胆FM求助

wangcaiming · 发表于 2020-2-6 14:00:50

hifi369 发表于 2020-2-6 08:16
就是单独让本振工作也不起振，换了线圈与抽头位置试了下，也不行，屏极电压从100v一200V都试了，也不起振 ...

还是认真检查电路连接，各元件是否是好的，围绕管子就6， 7各元件，应该不难。。。高压降到100V以下也能起振。。。另振荡线圈采用抽头式试试。。。

wangcaiming · 发表于 2020-2-6 14:19:01

用这图试一试

hifi369 · 发表于 2020-2-6 18:12:58

wangcaiming 发表于 2020-2-6 14:19
用这图试一试

就是这个图

夕阳看胆 · 发表于 2020-2-6 18:16:35

这个电路不错从制作到调试都很详细不过在我们县城接收条件不好在这个图的基础上再增加一级中放就弥补了每个台声音大小不一的问题

hifi369 · 发表于 2020-2-7 07:36:10

夕阳看胆发表于 2020-2-6 18:16
这个电路不错从制作到调试都很详细不过在我们县城接收条件不好在这个图的基础上再增加一级中放就弥补了 ...

本振荡线圈没有参数？能提供下线圈绕制数据吗？

夕阳看胆 · 发表于 2020-2-7 10:41:57

hifi369 发表于 2020-2-7 07:36
本振荡线圈没有参数？能提供下线圈绕制数据吗？

我制作过的是本振线圈3圈 1圈处抽头

dmy · 发表于 2020-2-7 11:44:29

hifi369 发表于 2020-2-7 07:36
本振荡线圈没有参数？能提供下线圈绕制数据吗？

已经折腾几天了，楼主的心情一定很焦虑，好在特殊时期时间有的是。建议您多上几张关键部位，比如：高频头、双联周边的照片，这样可以帮您分析故障点，包括接地、接线、元件都会影响接收、起振。我记得当时我的故障在我用的补偿可调电容，开始我用小空气可调电容，不起振。我换了瓷介电容，老型的那种。

378667894 · 发表于 2020-2-7 13:48:51

提示: 作者被禁止或删除内容自动屏蔽

wangcaiming · 发表于 2020-2-7 14:20:34

本帖最后由 wangcaiming 于 2020-2-7 14:26 编辑

zys (1).JPG

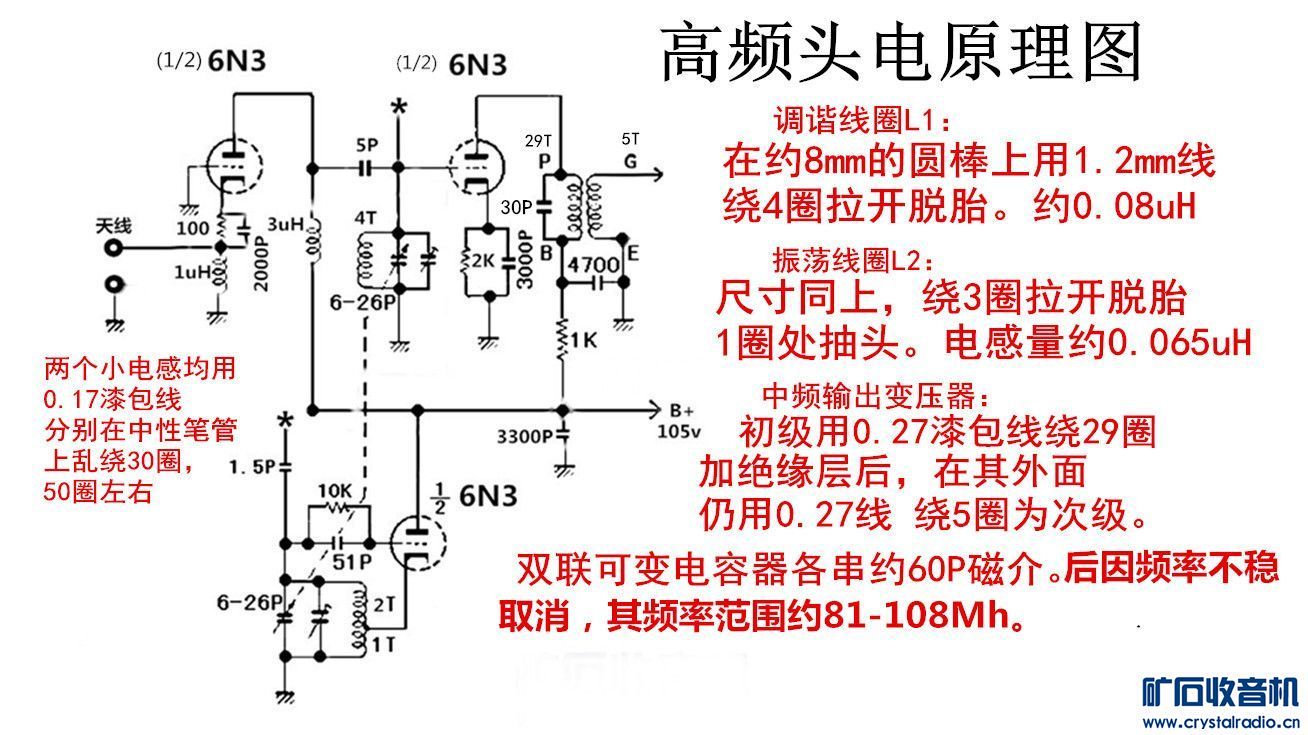

再给你一图参考。。。线圈绕3圈，在离接地端1圈处抽头。。。。线圈直径8mm左右。用线径1mm以上漆包线绕即可。。。

hifi369 · 发表于 2020-2-7 22:41:51

dmy 发表于 2020-2-7 11:44
已经折腾几天了，楼主的心情一定很焦虑，好在特殊时期时间有的是。建议您多上几张关键部位，比如：高频头 ...

好，多谢！明天拍几张，补偿电容巳被我断开，还是不行。

wangcaiming · 发表于 2020-2-8 15:27:36

正好有一坛友做高频头，可参考。。。

wangcaiming · 发表于 2020-2-8 15:50:03

【参赛】胆调频立体声收音机
http://www.crystalradio.cn/forum ... 0&fromuid=53984
(出处: 矿石收音机论坛)

hifi369 · 发表于 2020-2-8 19:57:06

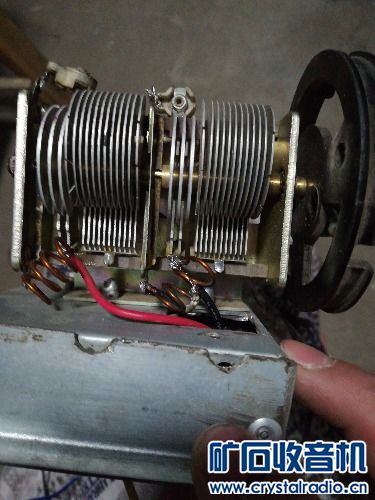

线圈情况！

hifi369 · 发表于 2020-2-8 19:57:48

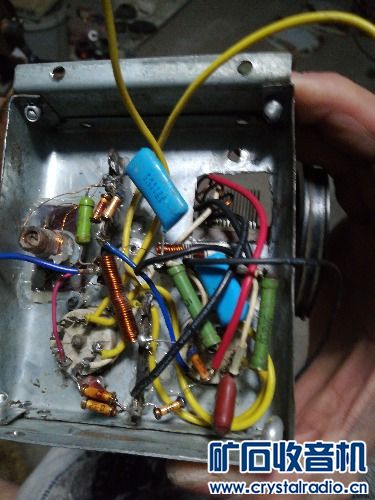

底板情况！

hifi369 · 发表于 2020-2-8 20:01:28

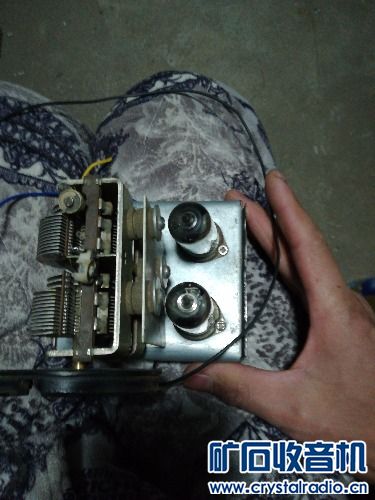

顶视情况，补偿电容已断开，振荡线圈用8mm直径绕3圈，1圈半处抽头，1圈处抽头都试过，也拉伸收缩过线圈，现在线圈长度13mm左右，换了几只6N3，换了电压从80V一200V全试了，不起振。
