Tektronix 2465B 调整栅偏压

vr2whf

问题: Auto Setup是用来自动设置X轴及Y轴的. 但按Auto Setup, 波形及数字读出自动消失, 要手动重新设置亮度才恢复过来.

修正前的视频
http://v.youku.com/v_show/id_XMjUxMzYwNzEy.html

修正后的视频 (正常了, 按Auto Setup后,  波形及数字读出自动出来, 亮度不变)
http://v.youku.com/v_show/id_XMjU0OTU0MzY0.html

解决方法:
A. 可能是U950 (z-轴放大器模块)有问题, 那就要整个更换了.

B. 可能是栅偏压(Grid Bias)出问题, 特别是换过U950或显像管之后. 若是这原因, 就要按照以下步骤调整. (但不一定所有机器能调整过来, 因为调整幅度有极限的, 有些机器偏得太多的话就不能勉回)

***若果硬件本身有问题, 本人不保証机器能否调整, 请各位考虑清楚***

1. 进入CAL 08
2. 按Trigger Coupling上键
3. 显屏底下出现一列参考点

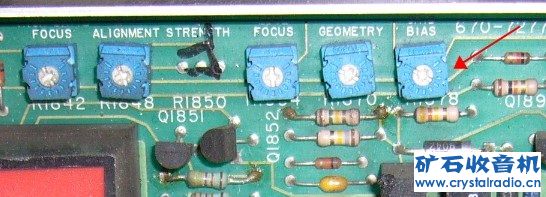

4. 调整栅偏压/Grid Bias (R1878) 使到显屏中间出现一亮点. Grid Bias (R1878)就在高压板的一个电位器.
5. 将中间的亮点移到那列参考点
6. 调整栅偏压/Grid Bias (R1878), 使到那亮点的光度跟那列参考点一样
7. 按Trigger Coupling上键
8. 验证步骤自动接着开始
9. 将intensity反时针拧尽, 看看中间的亮点会否消失. (消失才正常, 否则阁下机器的栅偏压电路是有问题的, CAL不成功了)
10. 按Trigger Coupling 上键结束



馀下的CAL 09与栅偏压调整无关, 可以跳过去了.

mapleft

技术贴，支持

xtz-01

谢谢，我的机子已调好，调式程序不够详细，现补上，以供大家参考。

CAL08调整程序
当从事任何的自动校准例程（CAL01通过CAL08 ） ，在CAL/编号CAL跳线P501必须转移到cal的位置（引脚2和3） ，然后打开电源。当理想的校准已完成，返回跳线NO CAL的位置。

a.        打开仪器电源
必须有20分钟的热机，之前不作任何调整。温度漂移可能会导致错误的校准设置。
1 。调整网格偏压（ R1878 ）
a. 同时按下△V，△t和SLOPE三个按钮在大约一秒钟，然后释放他们。
b。检查显示： “ DIAGNSTIC 。PUSH A / B   TRIG  TO  EXIT
c.  按MOPE 钮, 滚动到CAL08.
d. 按  COUPLING上按钮来启动程序.屏幕出现一条点线和一个亮点，调节ch1，ch2的POSITION钮，使亮点回到屏幕中央。
e． 标尺照明度关闭（前面板） ，CCW（OFF）
f．调节网格偏差（Grid Bias）（ R1878 ）得到一个微微亮的点。
g。调节ch1，ch2的POSITION钮，使亮点回到屏幕中央。
h．．按 COUPLING按钮，前进到下一个步骤。
               2。检查网格偏压调整
a． 标尺照明度关闭（前面板） ，CCW（OFF）
b．中心出现一条水平线
c．调节亮度控制按钮（前面板INTENSITY）（OFF）
D．检查亮度是否能关闭，能关闭，正常。
E．按 COUPLING按钮，前进到下一个步骤，一值按回到CAL08。
F．按A / B  钮退出程序。关机，把P501放回CAL-NO位置，调整完毕。

xtz-01

谢谢朋友整理

vr2whf

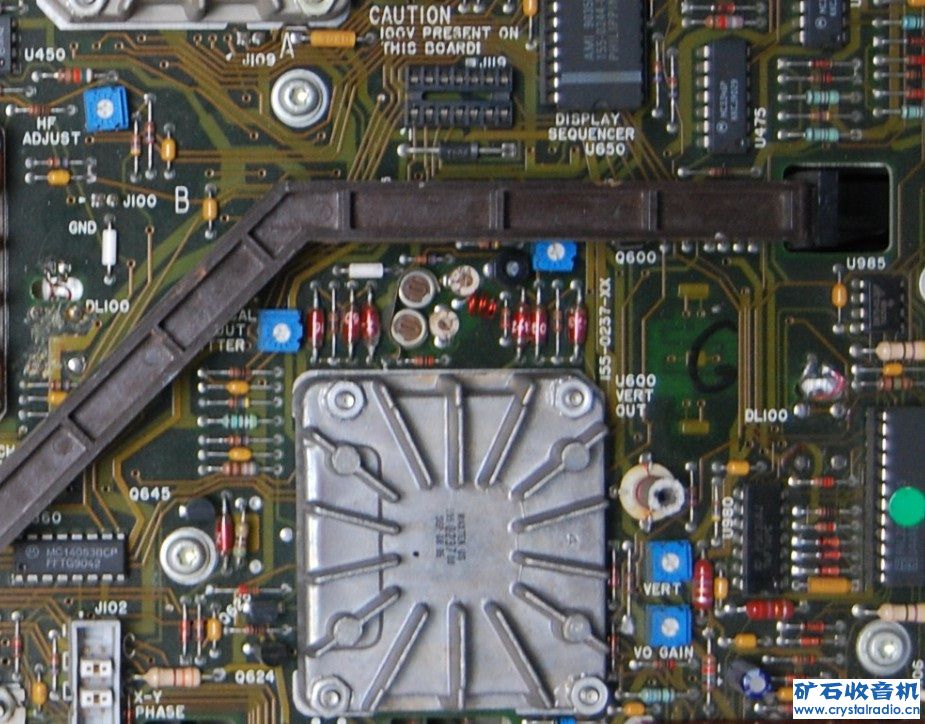

深夜无聊, 手痕上一个2465B的裸照.
