140kHz 半桥高频烙铁第二次制作成功发出来小庆祝一下

307555022 · 发表于 2018-12-7 23:02:26

内容马上来

307555022 · 发表于 2019-1-17 17:05:13

把PCB图也传上来。

307555022 · 发表于 2019-1-5 08:28:39

坛友们, 我在DIY的道路上越走越远了, 板子做出来了之后没有外壳, 后来淘宝找到一家, 买了几套, 正等待装起来.
--------------------------------------------
_这里应该放照片的, 后续补上_
--------------------------------------------

307555022 · 发表于 2018-12-7 23:04:14

发在电源网上，发现没人气，

307555022 · 发表于 2018-12-7 23:04:31

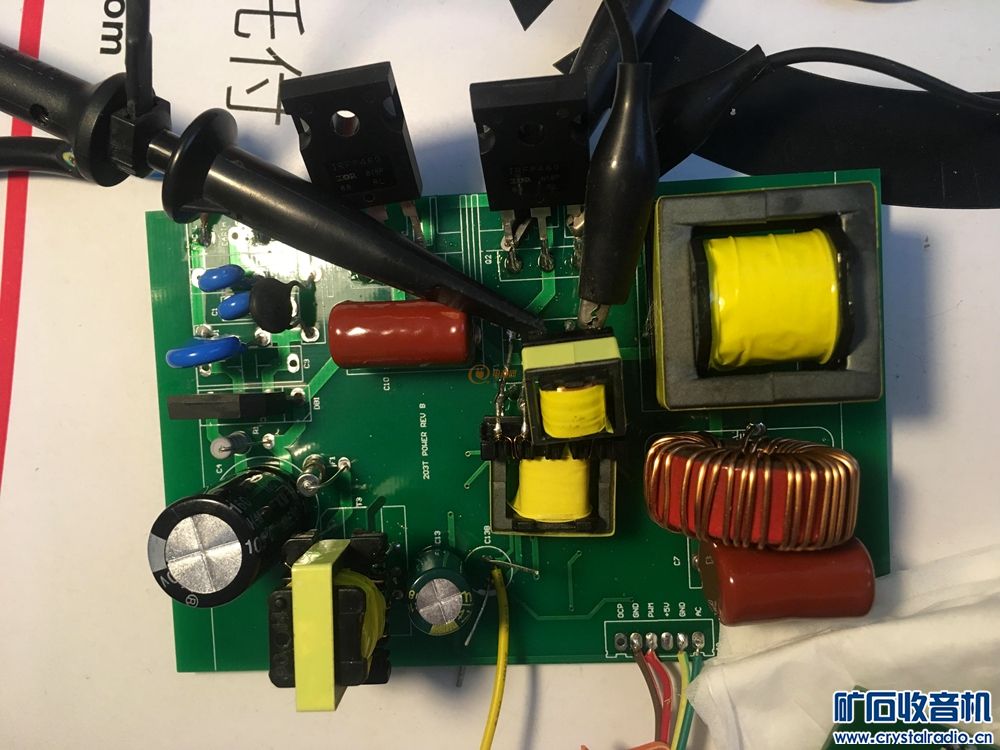

简单描述一下，辅助供电是个小反激， 12V 输出，照片左上角那个EE19变压器就是. 半桥信号由3525出来，给4424后用变压器驱动上下两个MOS管，就是中间横躺着的那颗变压器，这样把脚漏出来方便挂示波器探头. 主变是个EC28的变压器，照片右下角那颗，跟坛子前面那位的不同，初级38T，次级8T，没有气隙的，是的，没有气隙，感量3.9mH。控制板也是自己做的，常见的MAGE8 和OP07搭配的手柄就是个203的.

qjx · 发表于 2018-12-7 23:07:00

图呢？

..............................

307555022 · 发表于 2018-12-7 23:09:30

那边的链接
这样发过来会不会违法规定？

http://www.dianyuan.com/bbs/2444477.html

上传图片提示文件过大，，，

307555022 · 发表于 2018-12-7 23:10:42

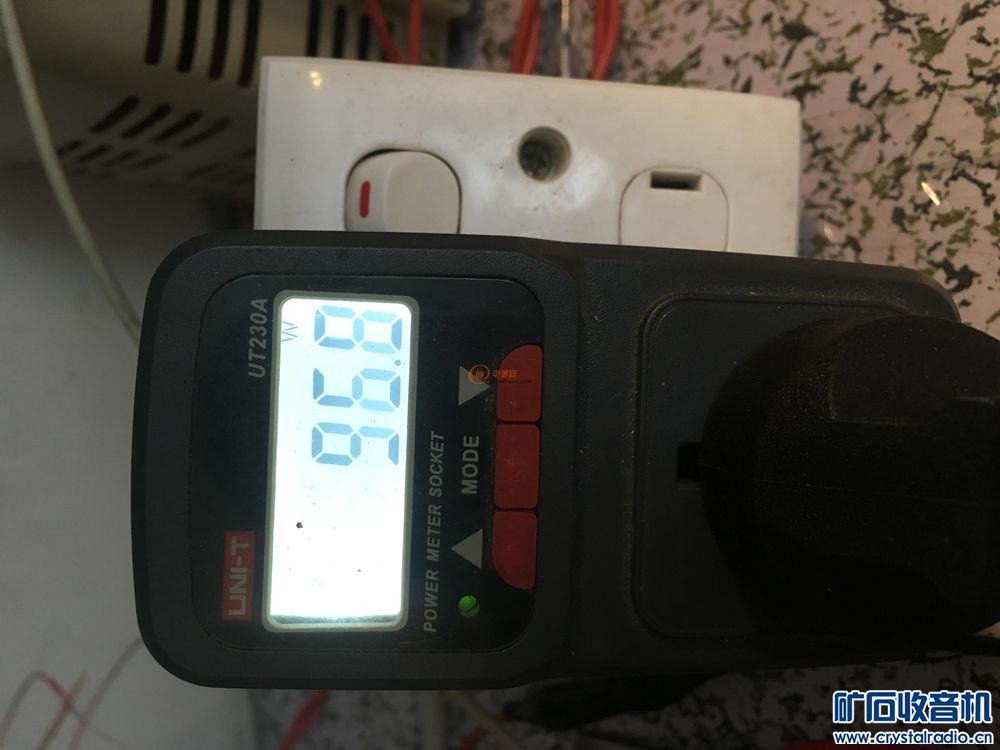

307555022 · 发表于 2018-12-7 23:11:22

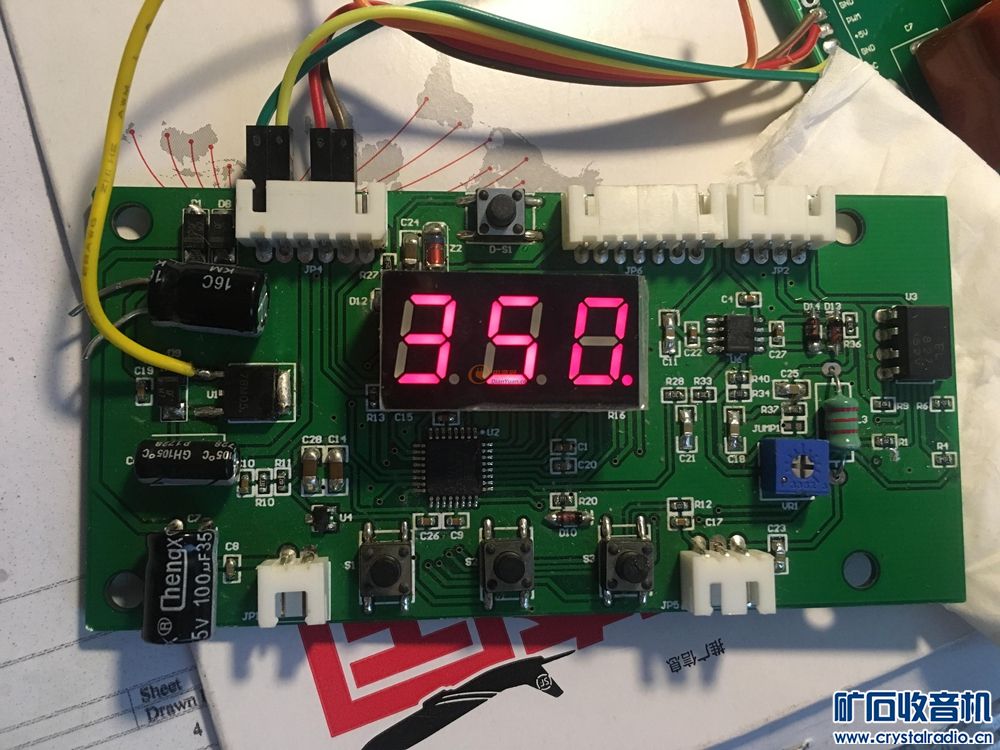

307555022 · 发表于 2018-12-7 23:12:06

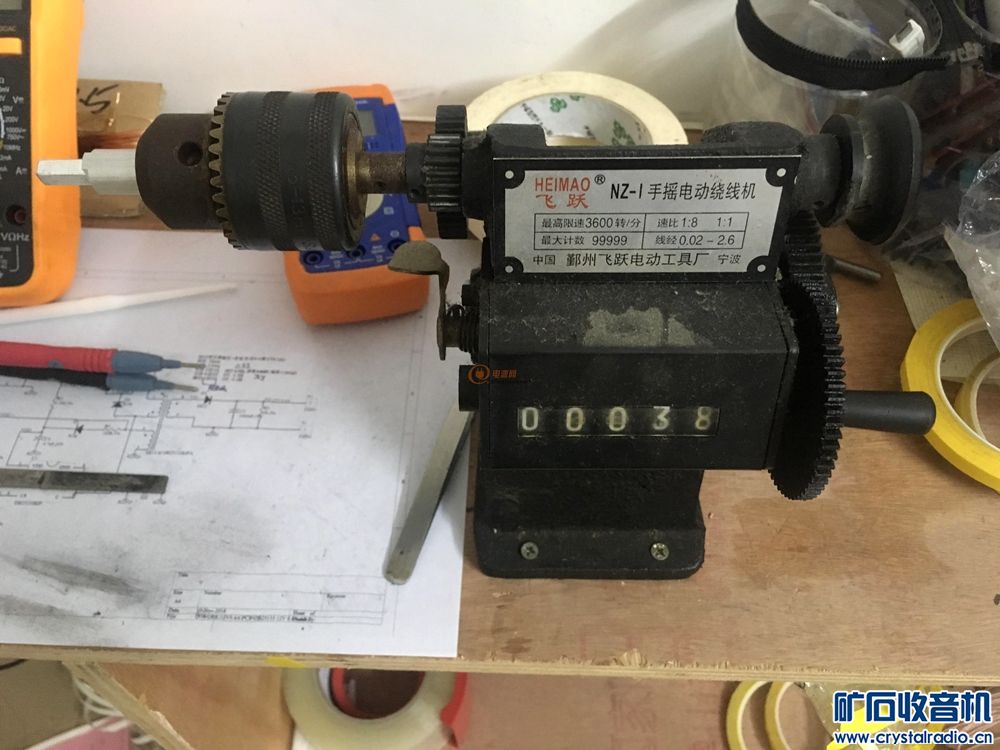

307555022 · 发表于 2018-12-7 23:12:41

307555022 · 发表于 2018-12-7 23:13:14

老柳 · 发表于 2018-12-8 00:18:45

图片尺寸太大，压缩小点就可以发上来啦。


bg6ulw · 发表于 2018-12-8 07:10:11

本帖最后由 bg6ulw 于 2018-12-8 07:20 编辑

做的真漂亮，和产品一样。要有人气必需要有详细的制作过程，光发几张图不行。

qie · 发表于 2018-12-8 07:28:06

先说说有什么优点。

307555022 · 发表于 2018-12-8 08:05:49

回复14楼，优点嘛，最明显的就是连续大焊点情况下，直接溶化锡，该咋用还是咋用，而传统工频的，那就要先把温度调得高高的，才焊得动，

307555022 · 发表于 2018-12-8 08:13:50

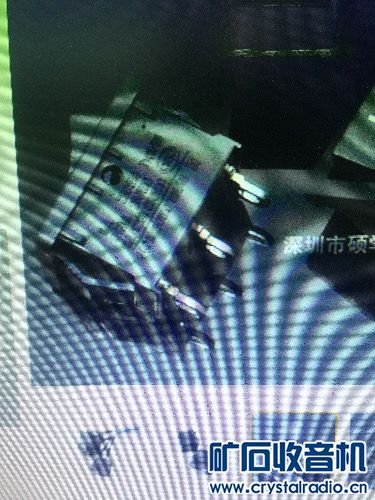

比如这种开关焊盘，
太高温稍微不注意，开关就被烫坏了，
维修的时候也遇到，一个焊点拆个几次，板子差不多就废了，若用高频的，情况就会好很多。
还有就是，高频的头通常要耐用很多很多很多，一个是质量比普通的好一些，再就是不用长期高温烧着.
