先锋sa v210卡拉ＯＫ功放音源自动切换的完美解决方案终于找到了

lyy123

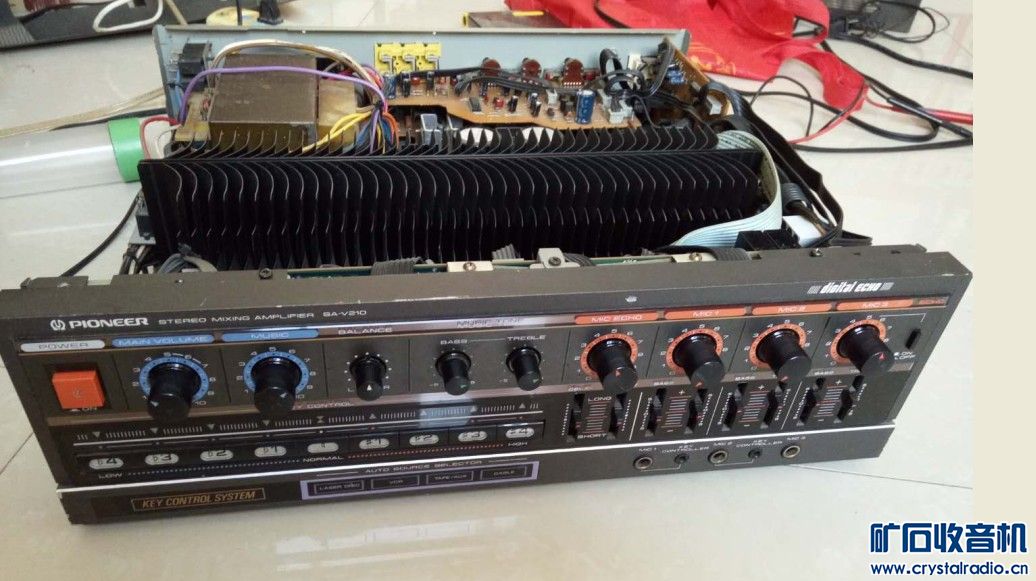

前段时间得到一台先锋原装Ｖ２１０功放，无修无摩，成色不错，是一单位闲置，用得很少，保管不错！上图

各项功能都正常，传说中的一代机皇啊！可是用于听音乐就不爽了，音源信号小时就自动切换了，两首音乐之间更是如此！国庆正好有时间，上网查资料，拆机看电路，忙了几天，终于有了收获。下面就介绍我的探索之路吧！


查找现存资料，下面是上网时收到的。
先锋SA-V210音源选择是自动切换的，通过检测是否输入端是否有音频输入信号，自动切换音源输入端，但是存在一个通病，如果音源信号强度不够，会自动切换到CABLE接口，但CABLE接口是单声道的，无使用价值，只能使用type/aux输入端，但用这个输入端，经常出现的问题是两首音乐之间，或者音乐低电平时，会出现自动切换到CABLE中断输出，经过电路分析，感觉是触发控制IC211输入电平太低的问题，只要修改R293分压电阻，就可以较好的解决这个问题，经过实际测试，把R293电阻原来从4.7K改为47K，很好的解决了这个问题，只要有很微弱的输入音源，就可以自动切换到type/aux输入端。而LASER/cdsc,VCR输入端口是通过检测视频输入信号优先切换的，和type/aux端口并无冲突，不需要修改。


拆开电路查找到Ｒ２９３，换成４７Ｋ，并没有什么大的效果。并且必须把后面ＡＵＸ灵敏度开关打到L档（也就是最低档）。
　
此路不通，试下把Ｒ２９３换大点呢，接入１００Ｋ可调电位器，没有任何效果，在线测试都只有１０Ｋ，也只能作罢。

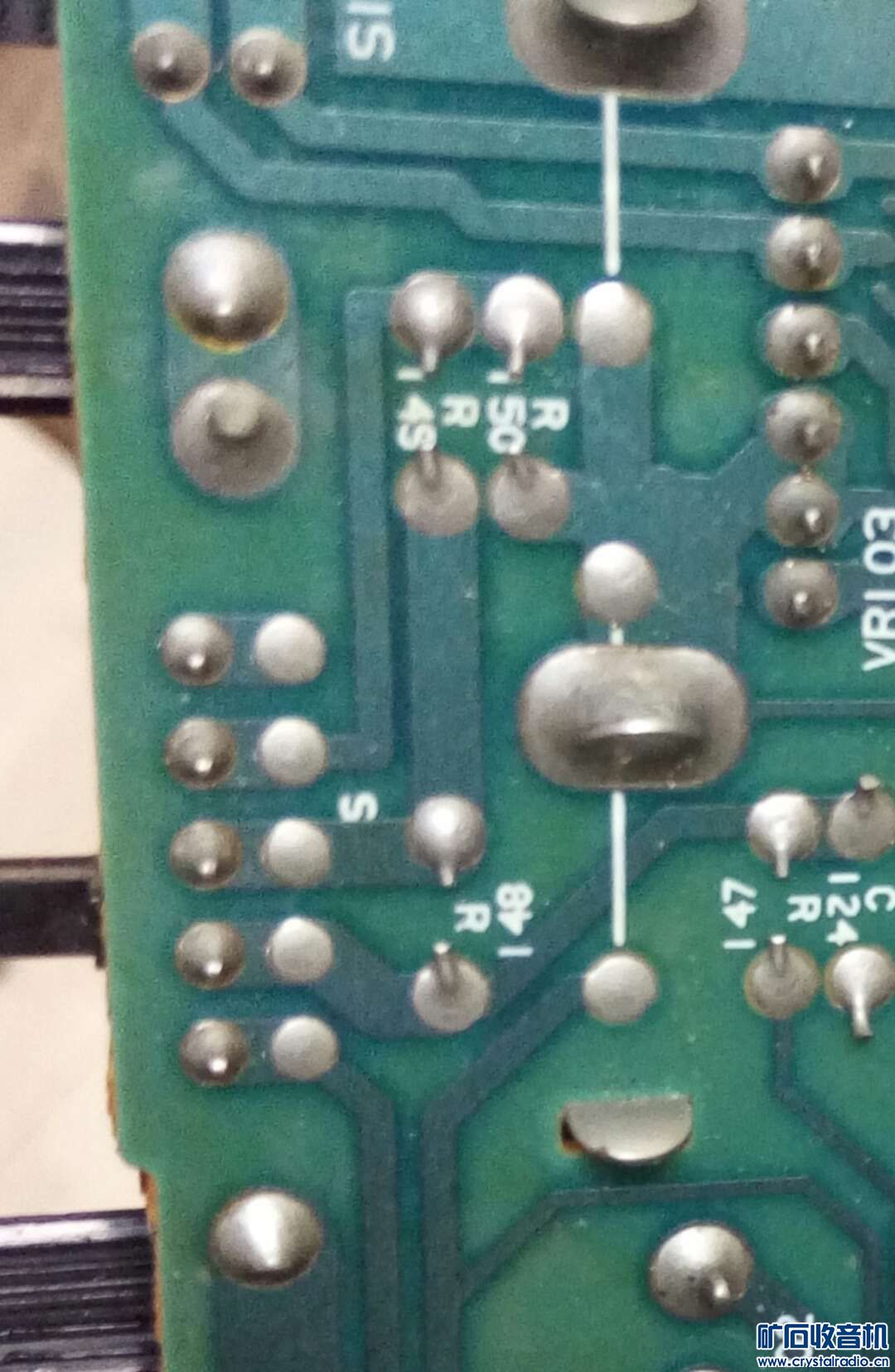

上网搜寻电路图纸，分析电路，灵敏度调节开关是三档，分别接入r150  560　　r149  1.5Ｋ　　r148  4.7Ｋ三个电阻串联，试着将4.7Ｋ电阻换成100Ｋ电位器调节，也没有任何变化。此路不通，又只好作罢！


我有台飞达ＦＭＸ０３Ｋ，后面有自动搜索和ＤＶＤ输入切换开关，受到启发，此机也应该能加装一个切换开关的啊！分析电路……分析电路……分析电路……此处省略若干字。得到一个结论，控制电路（三菱4066）都是输入电平高低控制，只要顺着ＡＵＸ电路找到控制它的集成块，并找到它的控制端，并且弄清是在控制端输入高电平还是低电平就ＯＫ啦！……如果是低电平导通，那就加开关切断高电平供电，如果是高电平导通，那就加开关一直给它供高电平，这样电路始终导通，保持ＡＵＸ这一路音源不变了。

通电测试，三菱4066是在高电平时才导通的哟！嘻嘻，就近接入正电源，再也不受音源影响了。

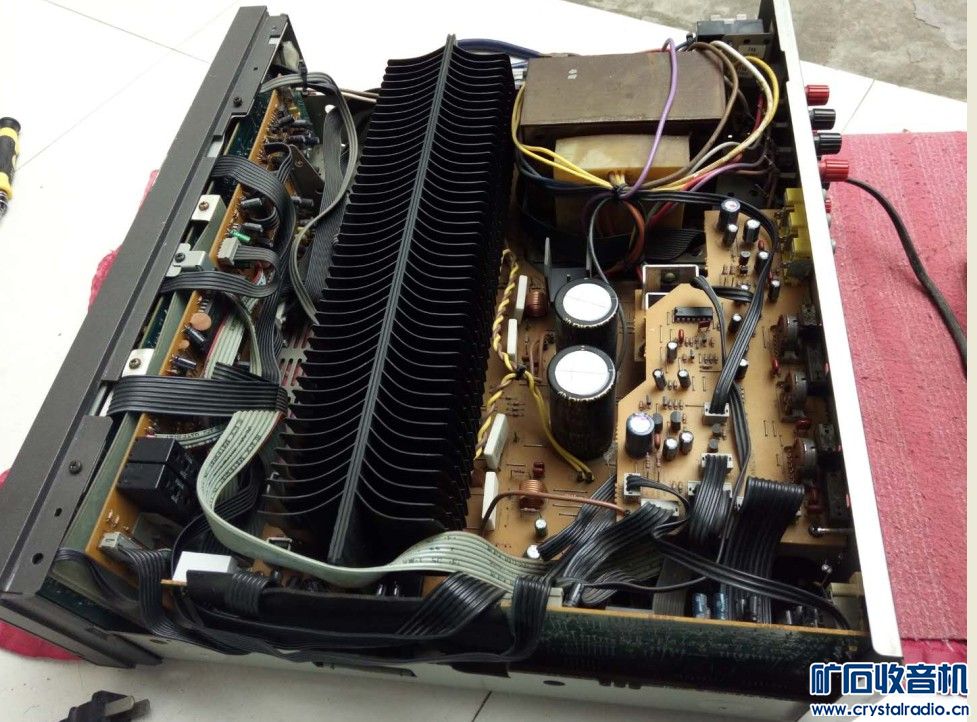

还要说明的是：此机是LASER/cdsc,VCR输入端口是通过检测视频输入信号优先切换的，就是没有视频信号也是优先的。在接上面两路输入时，ＡＵＸ输入开关要关闭。否则两路信号同时会输入到后级放大。最好的解决方案就是ＡＵＸ控制电路4066始终接上正电源，不用开关了，也不用切换，看电影也好，听音乐也好，就用一路ＡＵＸ。并且改装只要拆开上盖，不用拆解电路板，直接接一导线就ＯＫ了，你说简单不简单了，不会看电路不要紧，只要会用烙铁就行！

自己的心血，如有需要可以电话联系，提供微薄的技术咨询费，就可以提供技术改装方法！壹３７９７贰７７零捌零

jckm

国产机也有这样设计,接到开机时默认口就没问题了.

BAIZQ

围观学习......

lyy123

更正说明：前置运放是三菱5182,音源切换集成电路是nec4066

乱修一气

多谢楼主分享经验，我的先锋SA-V300听音乐的时候，也会有这种现象，回头有时间按楼主的经验试试

lflyy

谢楼主分享经验

lhp61549

多谢楼主分享！！！

时尚我选择

楼主好！我也有一台这样的功放，能否发一份图纸给我，谢谢！（邮箱地址：1433096036@qq.com）

lyy123

时尚我选择 发表于 2024-1-9 15:13
楼主好！我也有一台这样的功放，能否发一份图纸给我，谢谢！（邮箱地址：）

消息回复你了

时尚我选择

lyy123 发表于 2024-1-10 08:26
消息回复你了

谢谢啦！

老明

看着很不错的样子

jacky326

多谢楼主分享！！

shiuyipyuen

好些机子因自选输入口失灵而报废。

lyy123

shiuyipyuen 发表于 2024-3-1 20:31
好些机子因自选输入口失灵而报废。

感谢版主推荐，希望能惠及更多的坛友。这种机子后面有很多开关和电位器，往往由于接触不良而出故障。+
