修复了单片机开发板

[复制链接]

发表于 2018-9-12 14:00:00 | 显示全部楼层 |阅读模式
    几年前买了一套X中单片机开发板,隔了近两年未使用,今年拿出来使用,USE下载竟然失败,电脑不认开发板上的CH340芯片,后来只好改用USB转九针串口下载。一次我将稳压电源调到7.5V去测试其他元件,用毕忘记调回5V,接上单片机突然发现我的89C52冒出一缕青烟,关机检查发现是电压太高,调回5V后再测试,单片机 运行没事,能正常运行,只是九针串口又不能下载了。无法下载烧录程序,这块开发板就失效了,万般无奈只好另买了一块简单的开发板专门用来下载烧录程序。

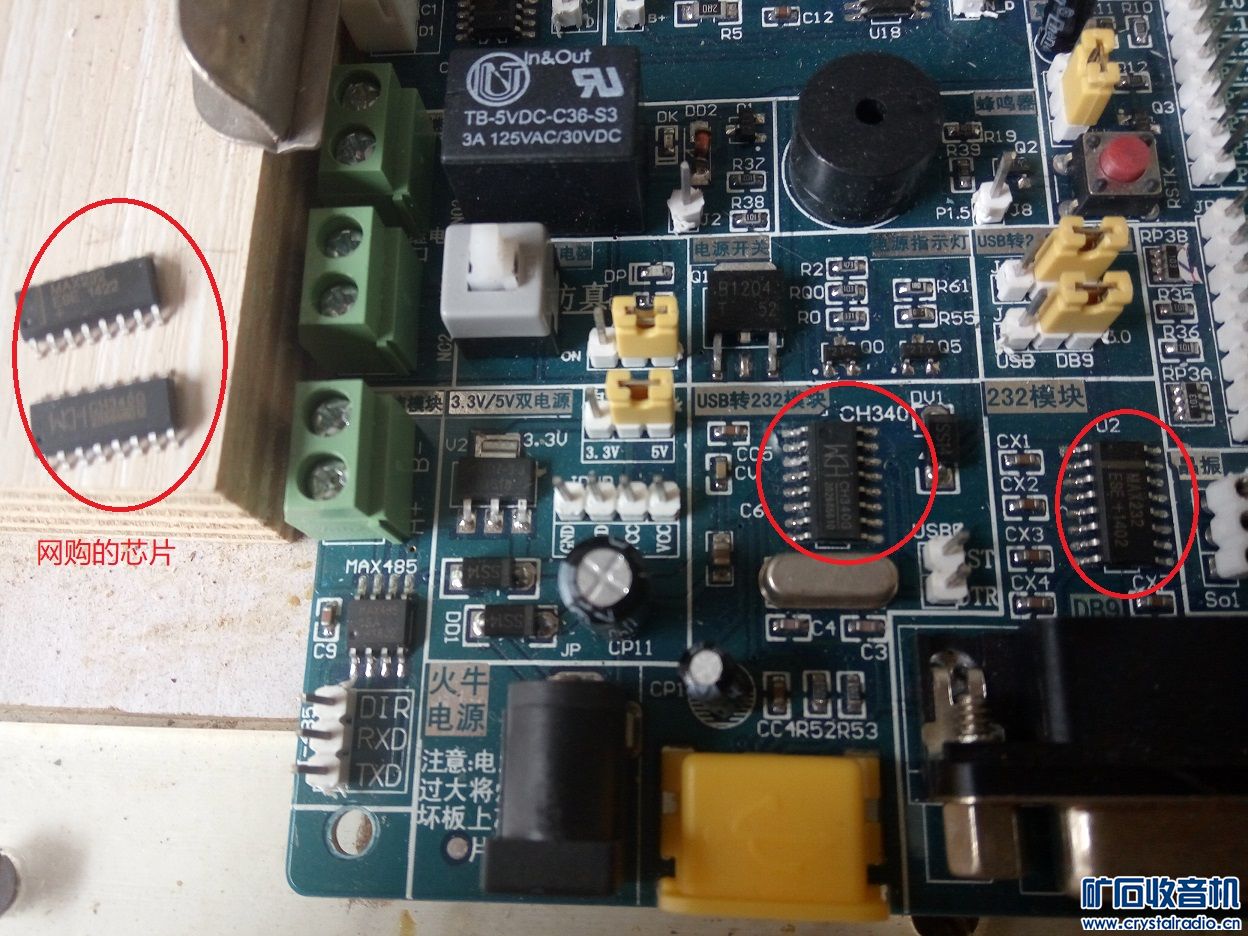

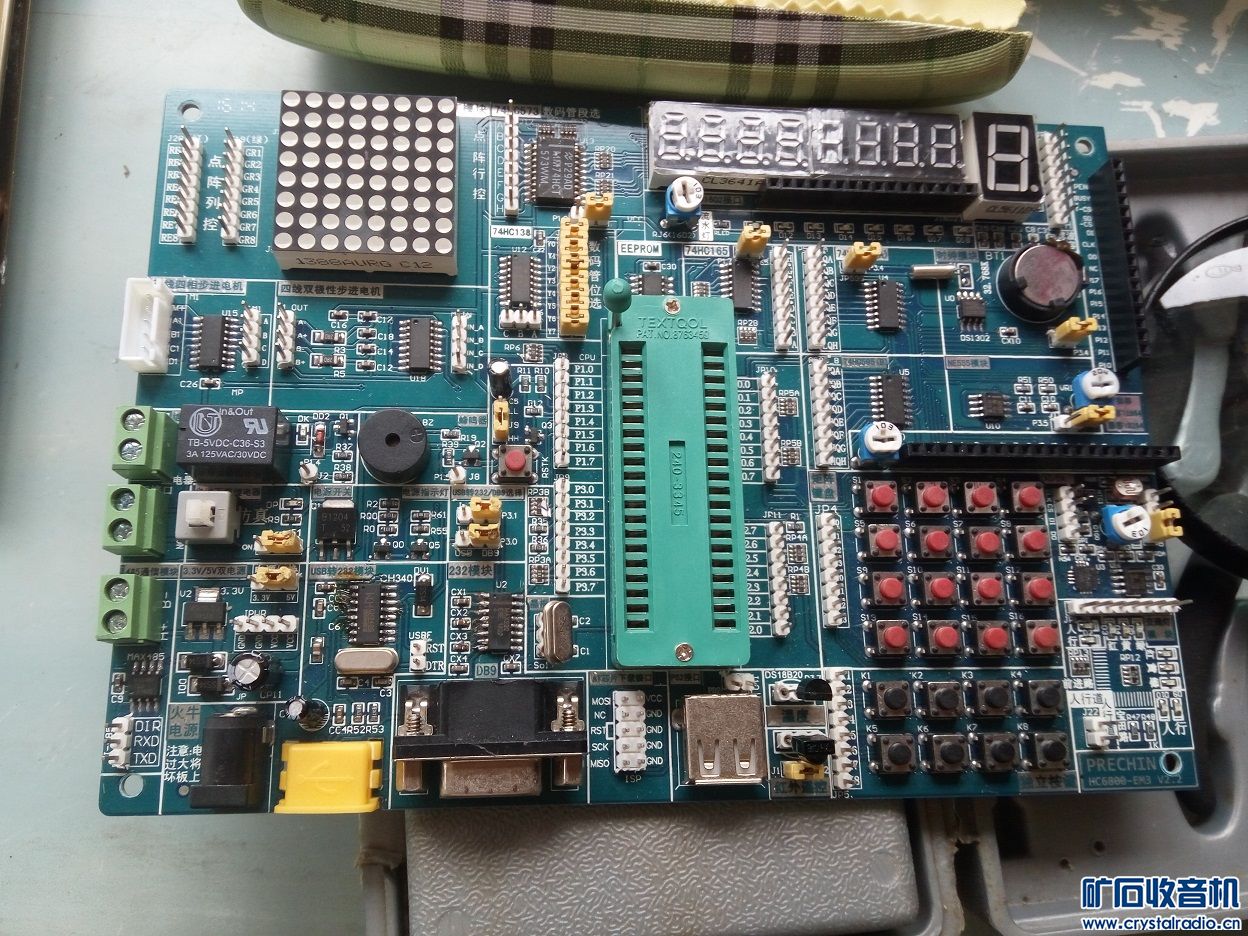

    最近网购了几片CH340和MAX232芯片,测试着修复开发板。下图就是修复前的开发板:

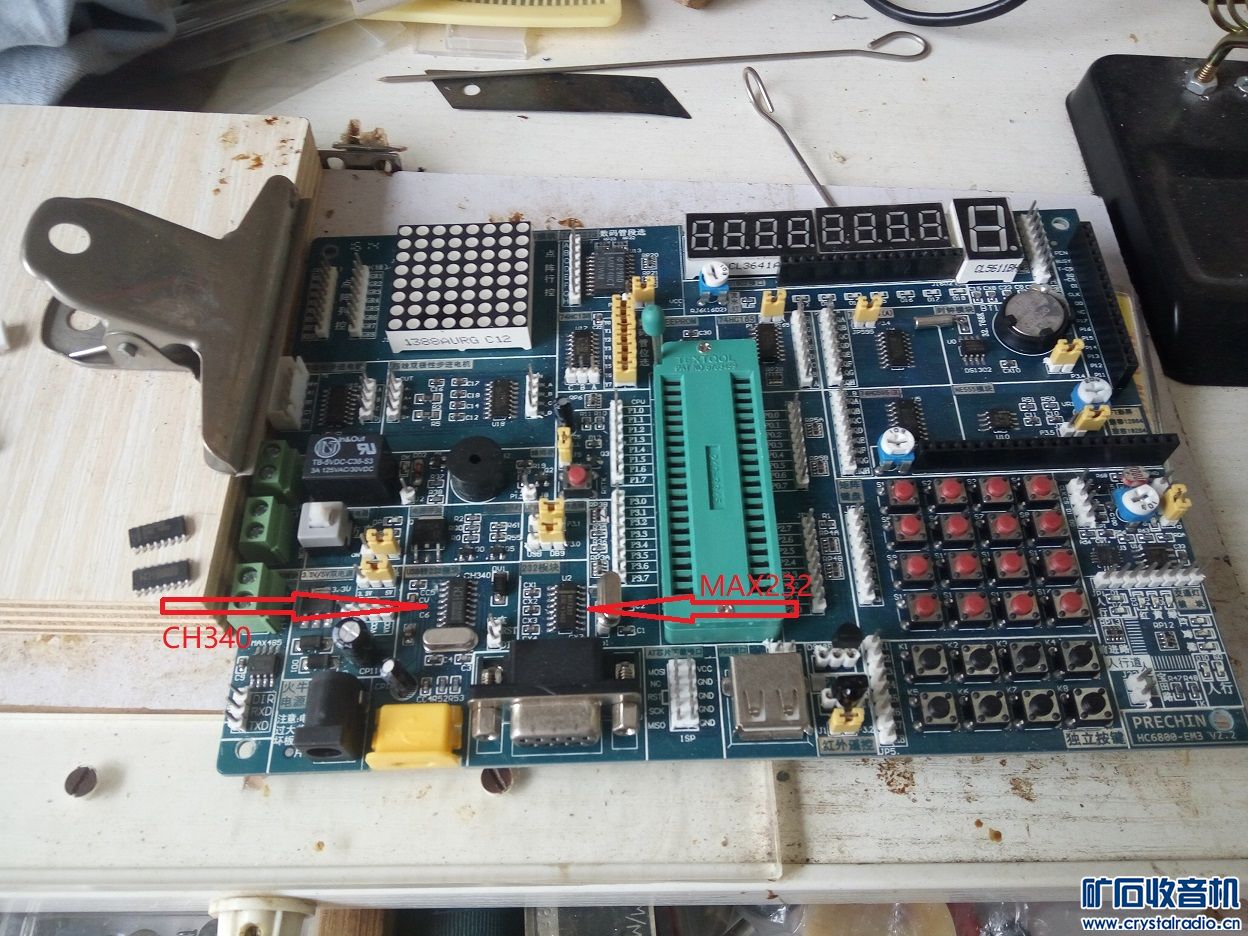

    首先尝试拆卸旧芯片,我怕损坏旁边的元件,所以不敢用热风枪,这两块芯片都是SOP-16封装,找不到合适的工具去剪引脚,只好用刀口烙铁去烫,外加镊子撬,芯片倒是拆下来了,但线路板也被损坏了,CH340的位置一个引脚铜箔断了,MAX232的位置有三个引脚的铜箔脱落,如下图所示:

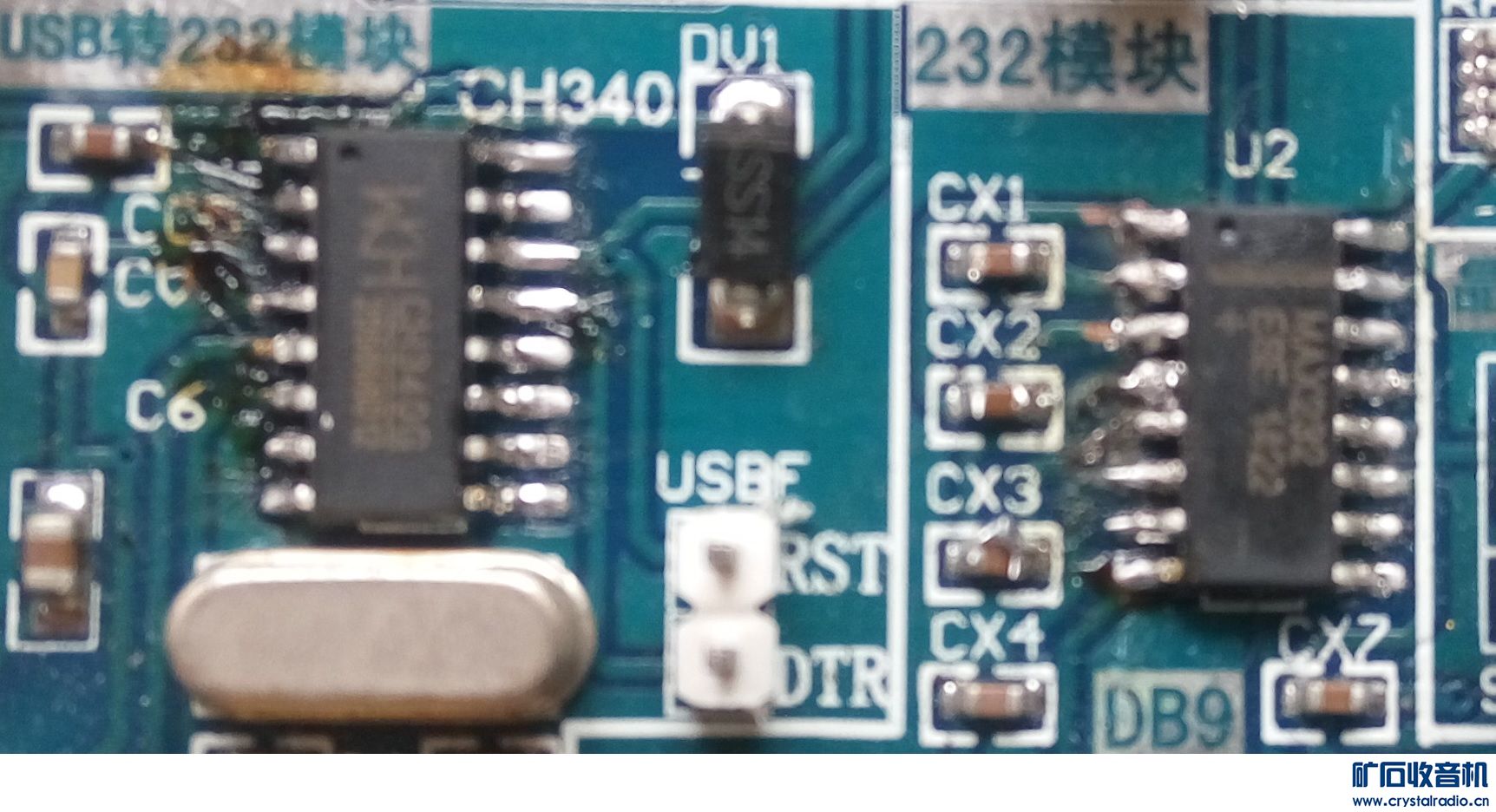

    经过整理修复线路板,将两块新买的芯片焊了上去,上机测试,CH340芯片电脑能识别了,也能下载烧录程序,但九针串口却依旧不能下载,最后老花镜加放大镜仔细检查,发现一根引脚铜箔卷曲未焊好,经过补焊再测试,九针串口也能下载烧录程序了,至此,这块开发板完全修复了。




发表于 2018-9-12 14:45:06 | 显示全部楼层
周围没坏其他的?真幸运
回复 支持 反对

使用道具 举报


发表于 2018-9-12 14:52:47 | 显示全部楼层
开发板学习还好,平时还真不知道能拿来干点啥,总觉得凌乱,不如去插面包板。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2018-9-12 16:25:34 | 显示全部楼层
aca 发表于 2018-9-12 14:45
周围没坏其他的?真幸运

单片机最小系统加上下载烧录部分,没有其他连接的元件,其他的实验模块都是跳线临时连接的。这个下载烧录部分是两套,一个USB转串口,通过CH340转换,另一个就是USE转九针串口,通过MAX232转换。CH340的损坏原因未知,MXA232应该是电压超高损坏的。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2018-9-12 16:28:06 | 显示全部楼层
ils1234 发表于 2018-9-12 14:52
开发板学习还好,平时还真不知道能拿来干点啥,总觉得凌乱,不如去插面包板。

开发板主要用途是学习、试验的,实验通过之后再烧录到成品板上,我一般是用万用板自己焊接的,还没有去打样过PCB板。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2018-9-12 20:23:45 | 显示全部楼层
ils1234 发表于 2018-9-12 14:52
开发板学习还好,平时还真不知道能拿来干点啥,总觉得凌乱,不如去插面包板。

开发板主要用途是学习、试验的,实验通过之后再烧录到成品板上,我一般是用万用板自己焊接的,还没有去打样过PCB板。
回复 支持 反对

使用道具 举报


发表于 5 天前 | 显示全部楼层
hujj 发表于 2018-9-12 20:23
开发板主要用途是学习、试验的,实验通过之后再烧录到成品板上,我一般是用万用板自己焊接的,还没有去打 ...

现在打样双面板也便宜了。ls的可以试试
回复 支持 反对

使用道具 举报


 楼主| 发表于 5 天前 | 显示全部楼层
    因为是简单实验用的,并未定型,所以临时用万用板加飞线,基本定型之后再考虑去打样,现在打样的确不贵,通常50~60元就行。
回复 支持 反对

使用道具 举报


发表于 5 天前 | 显示全部楼层
使用热风枪才是正确选择
回复 支持 反对

使用道具 举报


发表于 5 天前 | 显示全部楼层
怕烫的零件用锡箔纸遮一下
回复 支持 反对

使用道具 举报


发表于 5 天前 | 显示全部楼层
楼主用烙铁拆的时候没给脚加锡?按道理一般用烙铁拆20脚以下小芯片是非常容易不会坏板的
回复 支持 反对

使用道具 举报


 楼主| 发表于 5 天前 | 显示全部楼层
应该加锡拆卸的,但开始没想到会损坏线路板,以为没那么难的。
