中国红“三微”7胆FM立体声接收机的创作

  [复制链接]

跳转到指定楼层
1#
发表于 2018-9-7 15:56:25 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 lstvcss 于 2018-9-7 16:27 编辑

      在开始介绍机器制作之前,允许我先把机器的名称由来介绍一下。

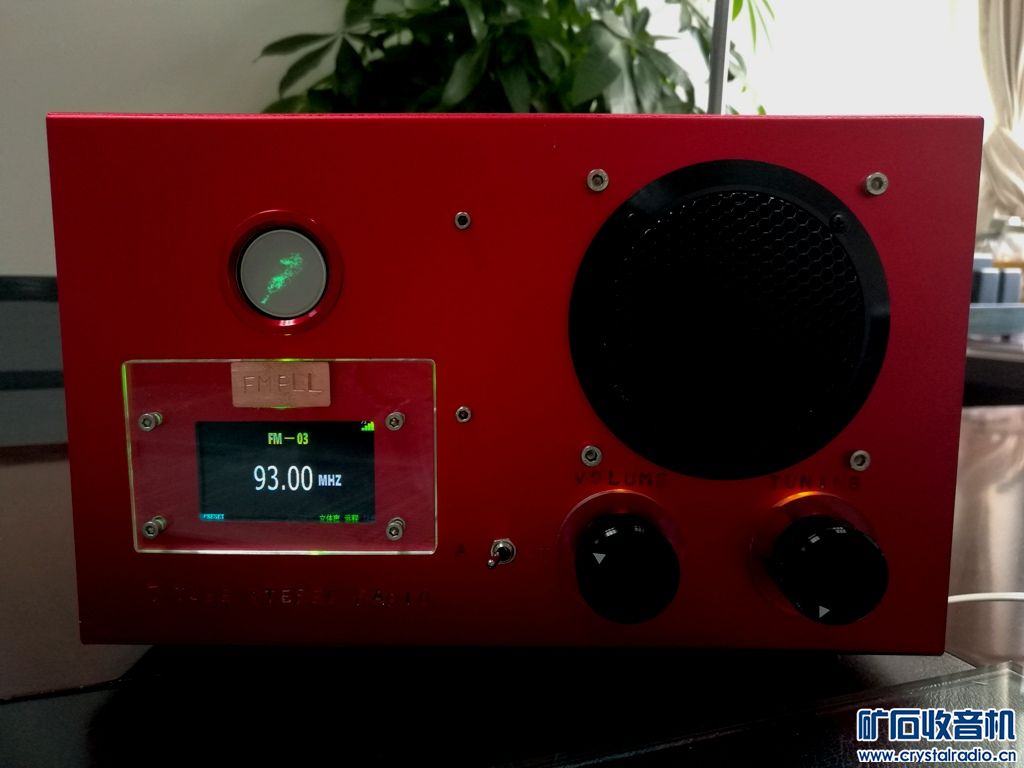

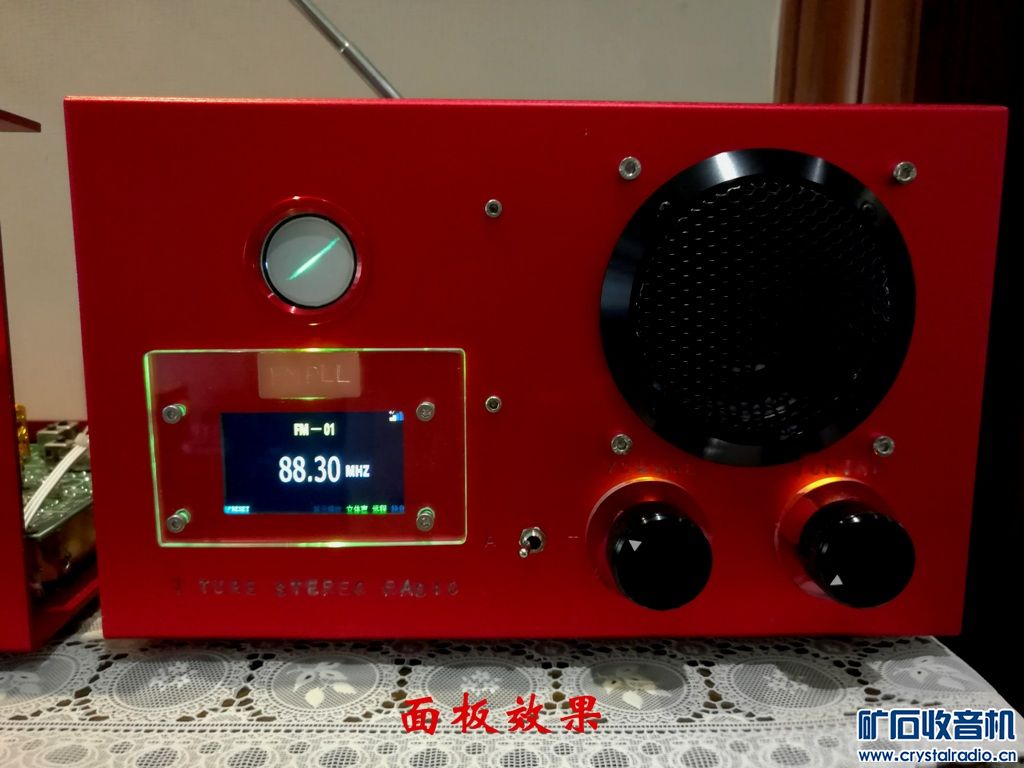

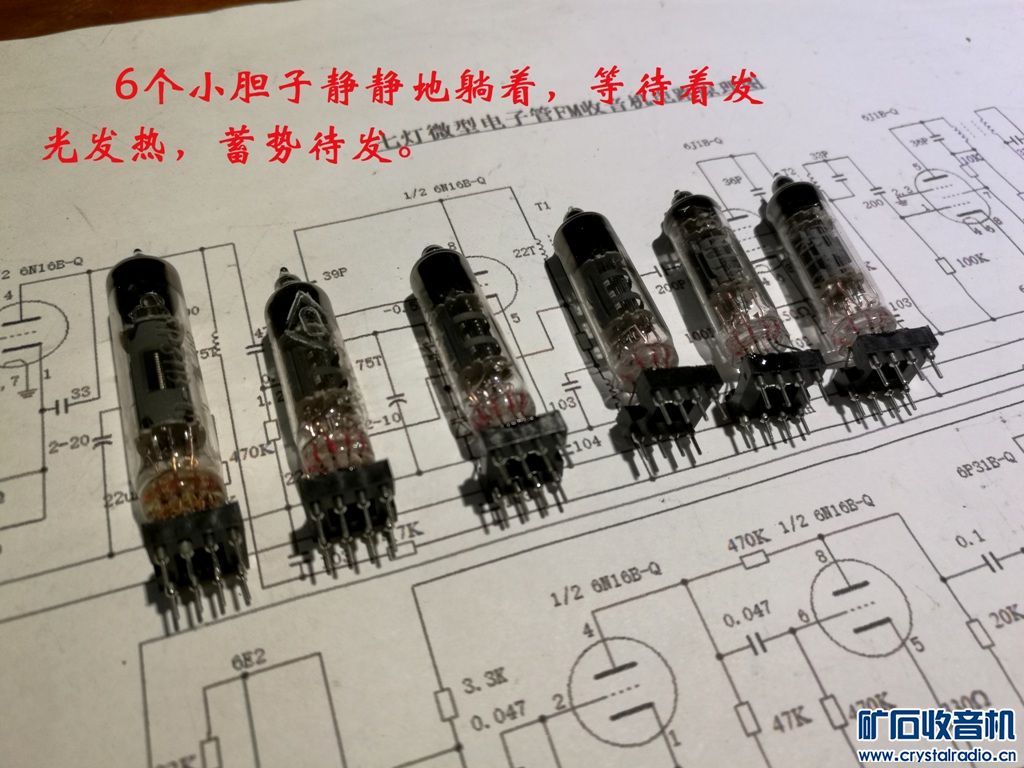

      所谓《中国红“三微”7胆FM立体声接收机》的中国红,指的是机箱的外观颜色,而“三微”是指:一是本机采用了6支“微”型国产电子管,分别担任FM的接收、解调、音频放大输出等功能;二是本机采用了1支3SJ1J“微”型示波管,担任FM立体声双声道输出电平的矢量指示兼谐准指示;三是本机引入了现代“微”处理器技术,采用单片机控制下的锁相环方案,对机器进行数字调谐。正是基于本机的上述特点,在下管它叫“三微”接收机,定名:中国红“三微”7胆FM立体声接收机。

       一、本机主要功能和特点:

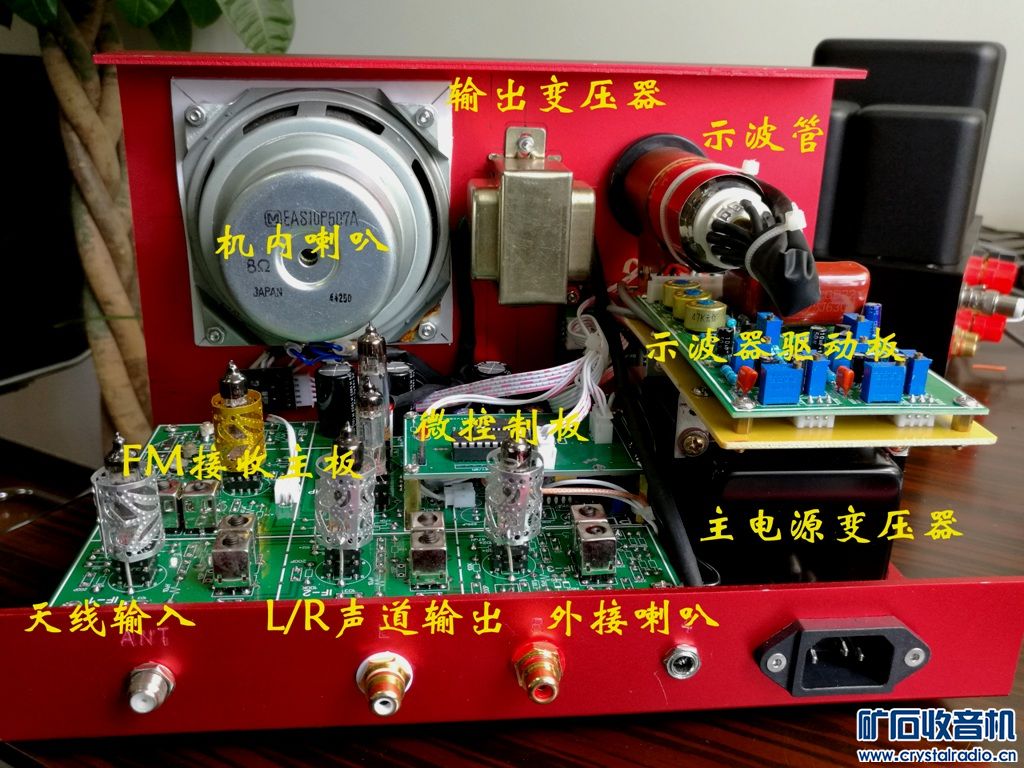

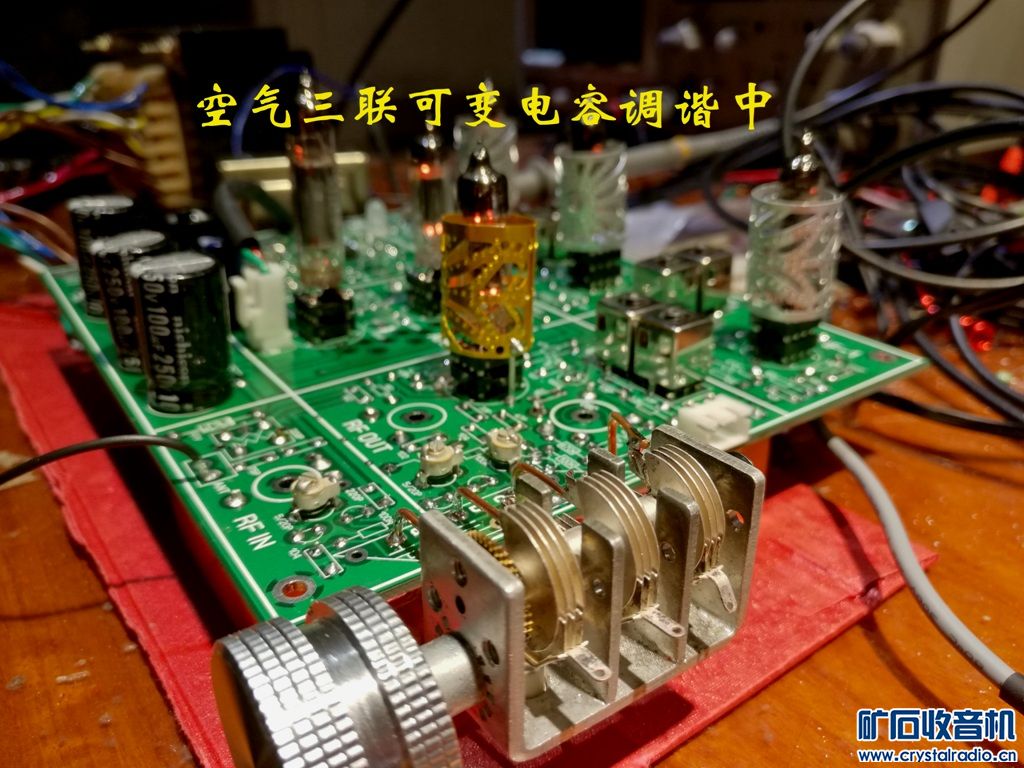

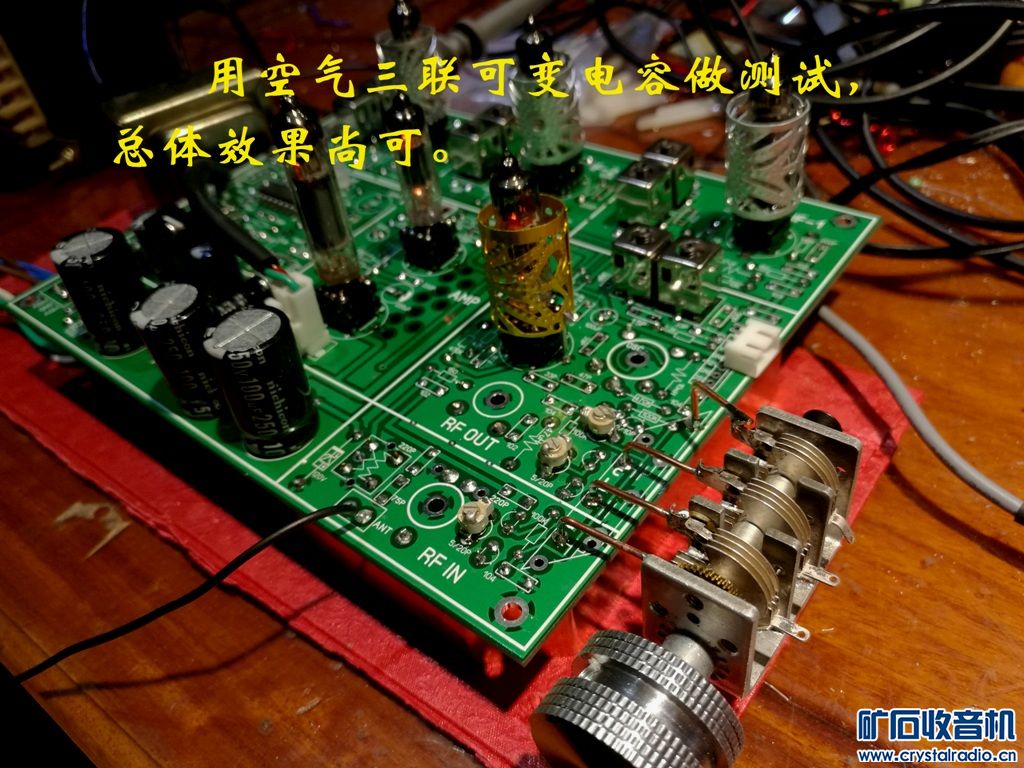

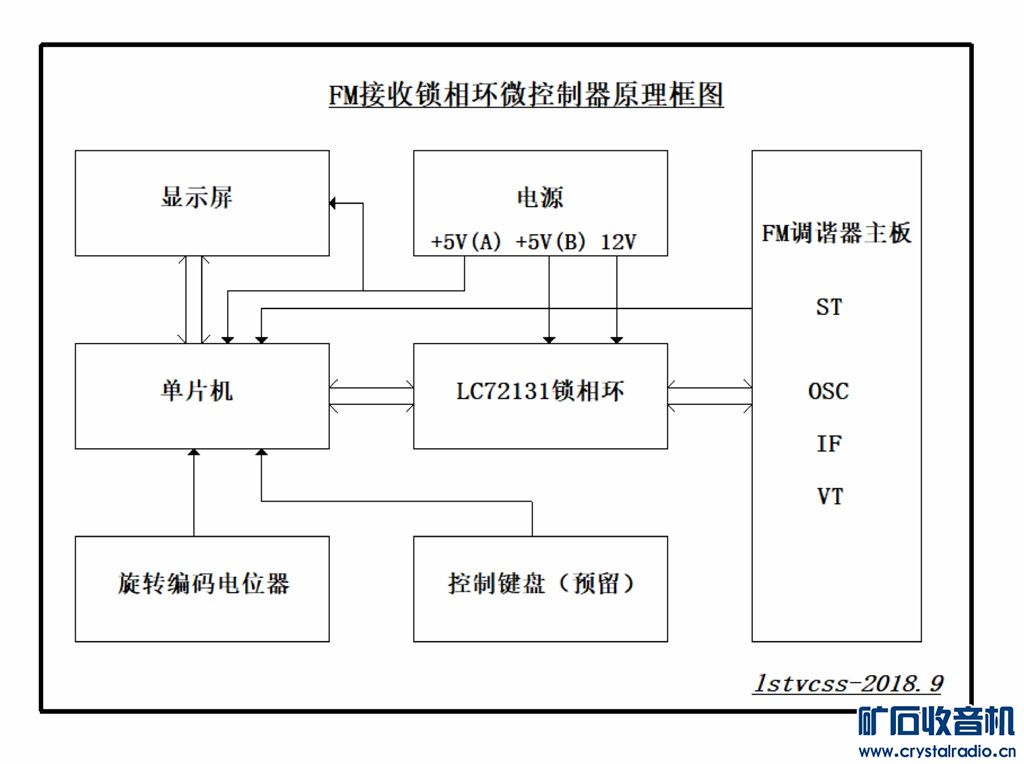

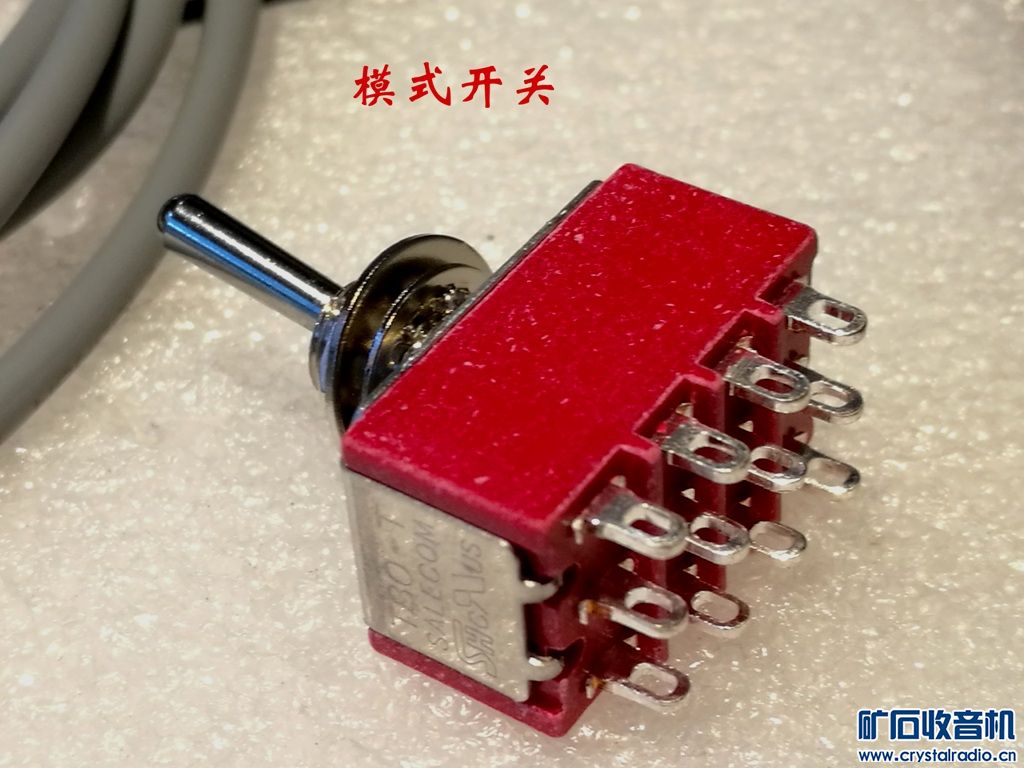

      1.采用PCB印板方式。将接收机的主要功能部件都集成到一块印刷板上。在调谐方式上,进行了多用途设计,一板多用。分别可以用空气三联,空气双联,手动电调谐,微控制锁相环调谐等完成接收机的调谐功能,使整机功能更加强大,外观更加整齐简洁,特别适合各路爱好者仿制折腾;
      2.开架式机箱设计。用一片3mm厚的阳极氧化中国红铝合金板,折弯而成,便于对机内器件直接观察和亲手把玩;
      3.除内置一个4寸全频喇叭用于直接收听单声道节目外,还引进了小日本三洋公司著名的立体声解码器系列芯片LA3410,具有较高的立体声输出性能指标,可以作为调谐器为胆功放提供音源;
      4.“三微”特色功能;
      5.外接喇叭输出功能;
      6.接收机频率接收范围:87-108MHz;
      7.机内功放输出功率:额定功率约0.9瓦,最大不失真功率约2.8瓦;

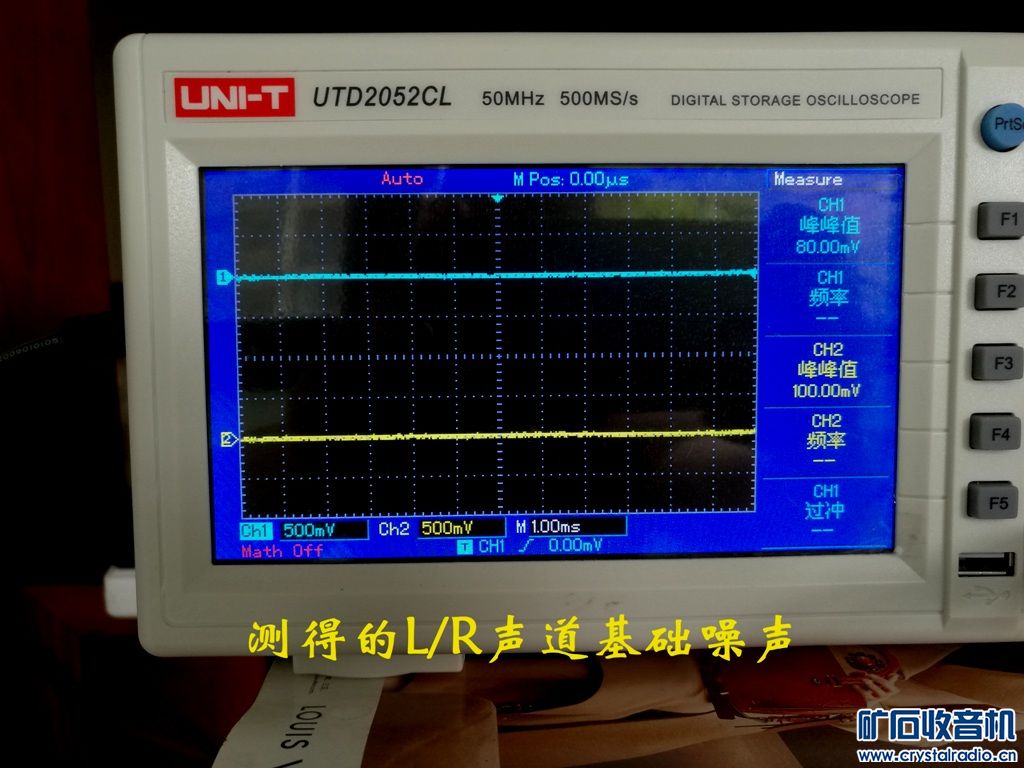

      8.立体声双声道输出电平:大于1000mv;

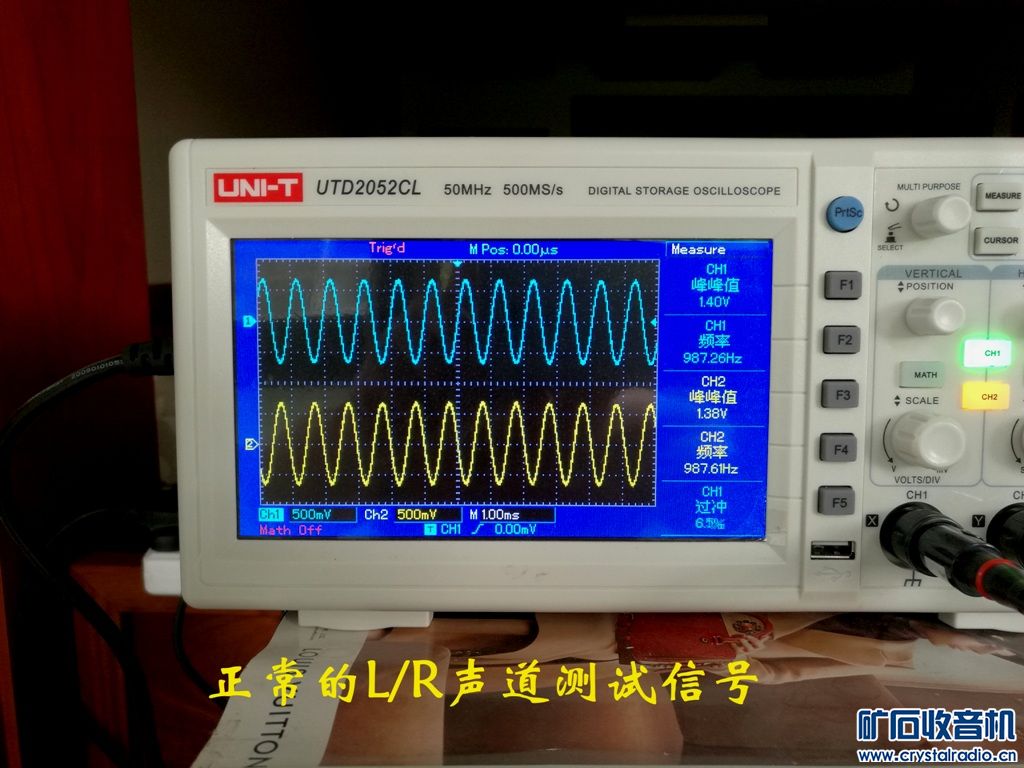

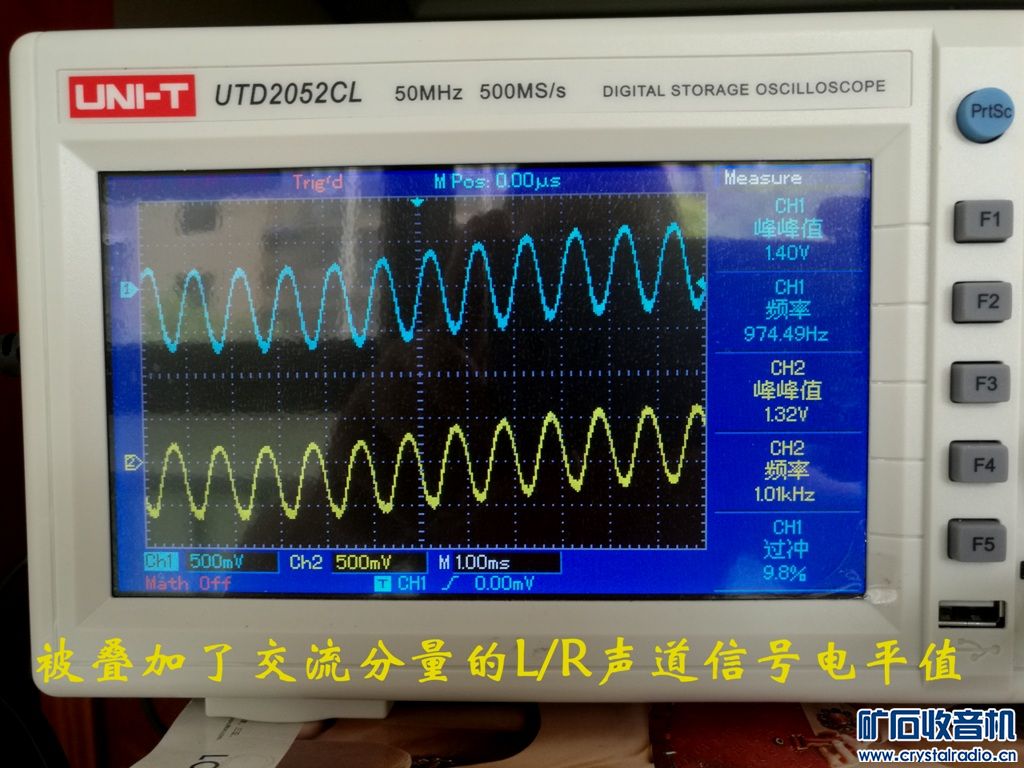

      9.立体声分离度:约30db;
      10.电源消耗:31瓦;

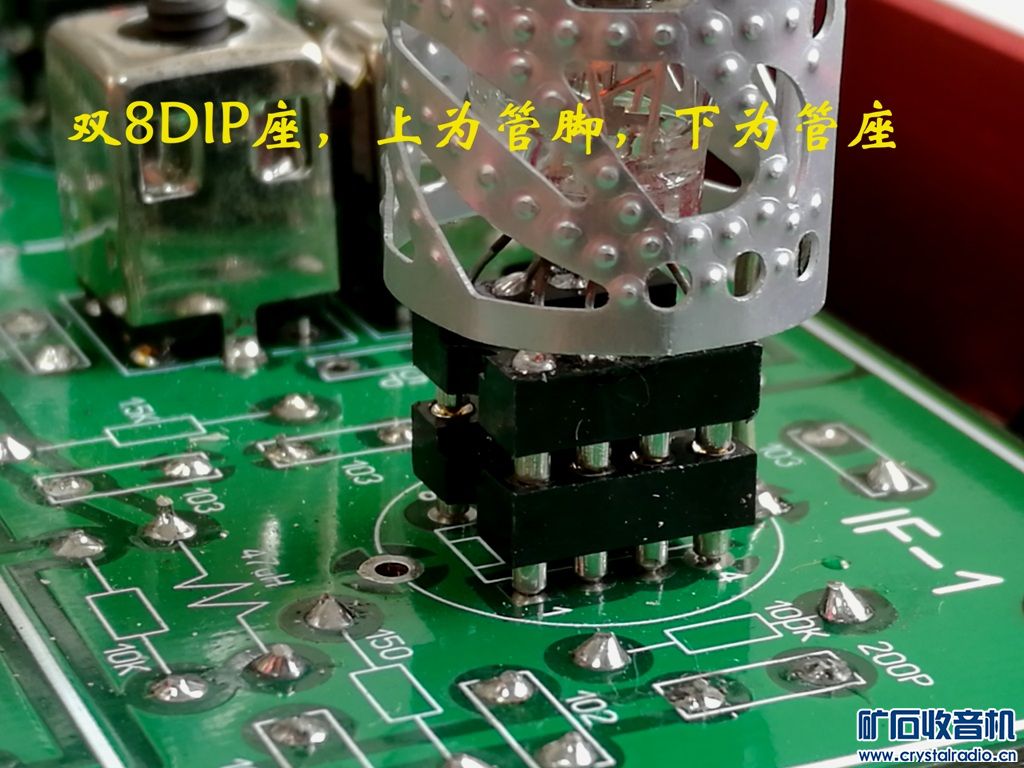

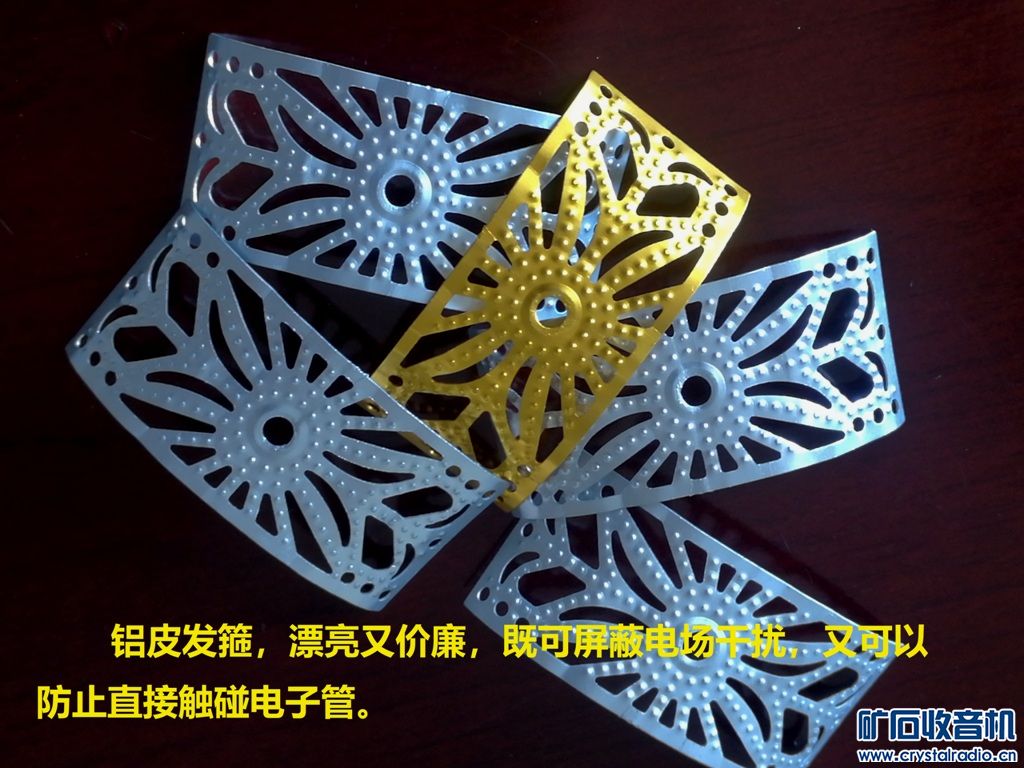

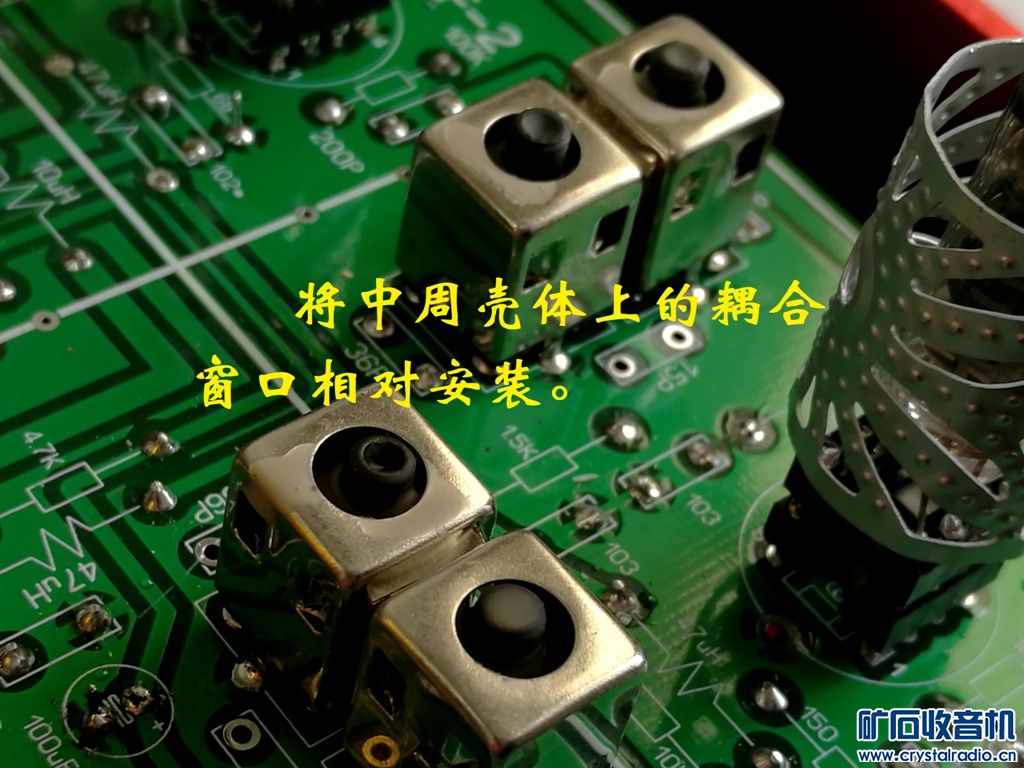

      11.主要创新点:“三微”的结合运用;10*10小中周的双中周耦合(腔)窗安装法;微型电子管双8芯IC座的运用,解决换管插拔问题;铝合金发箍改用屏蔽管罩方案。

       二、制作与安装
1.主板的安装:

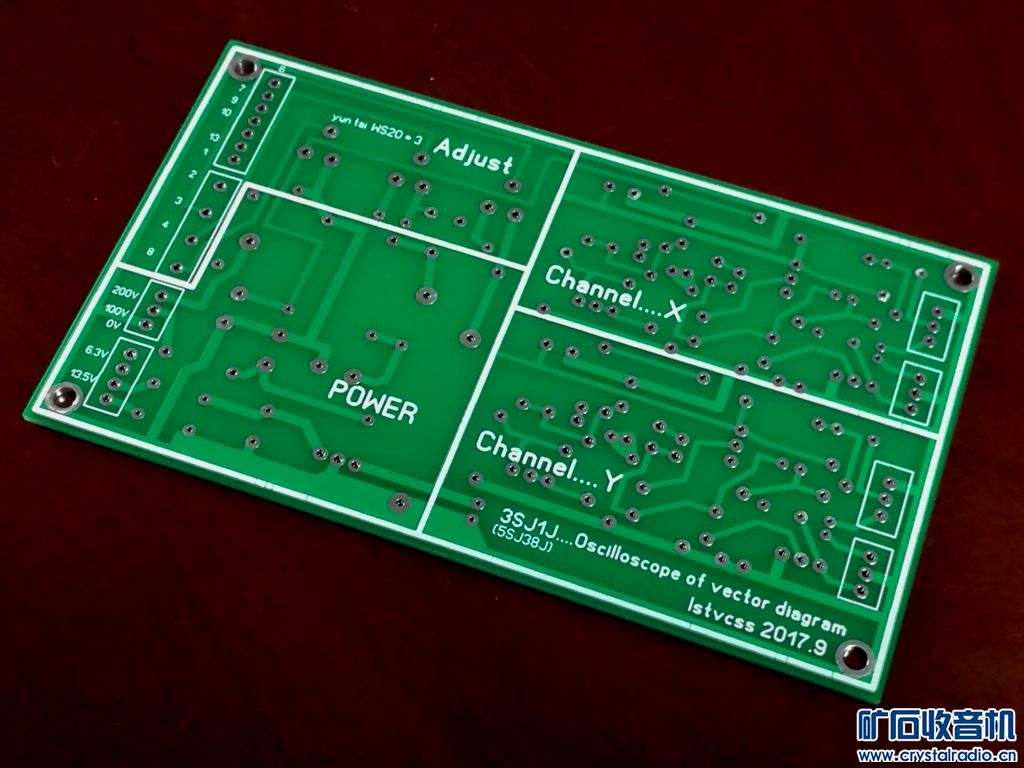

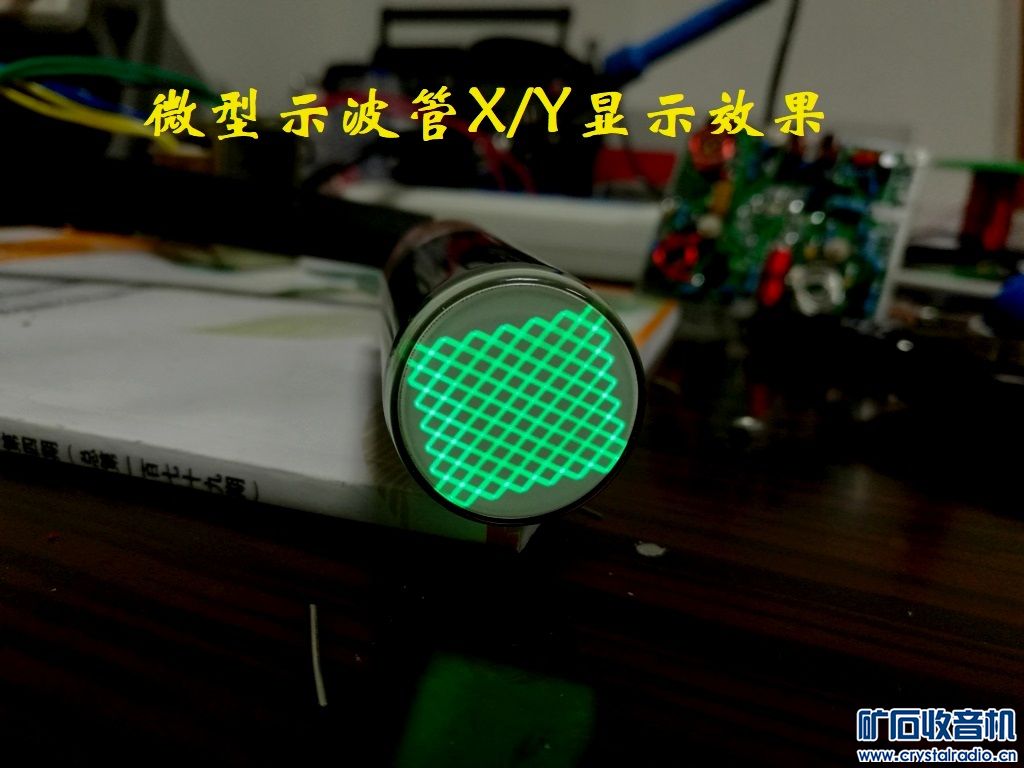

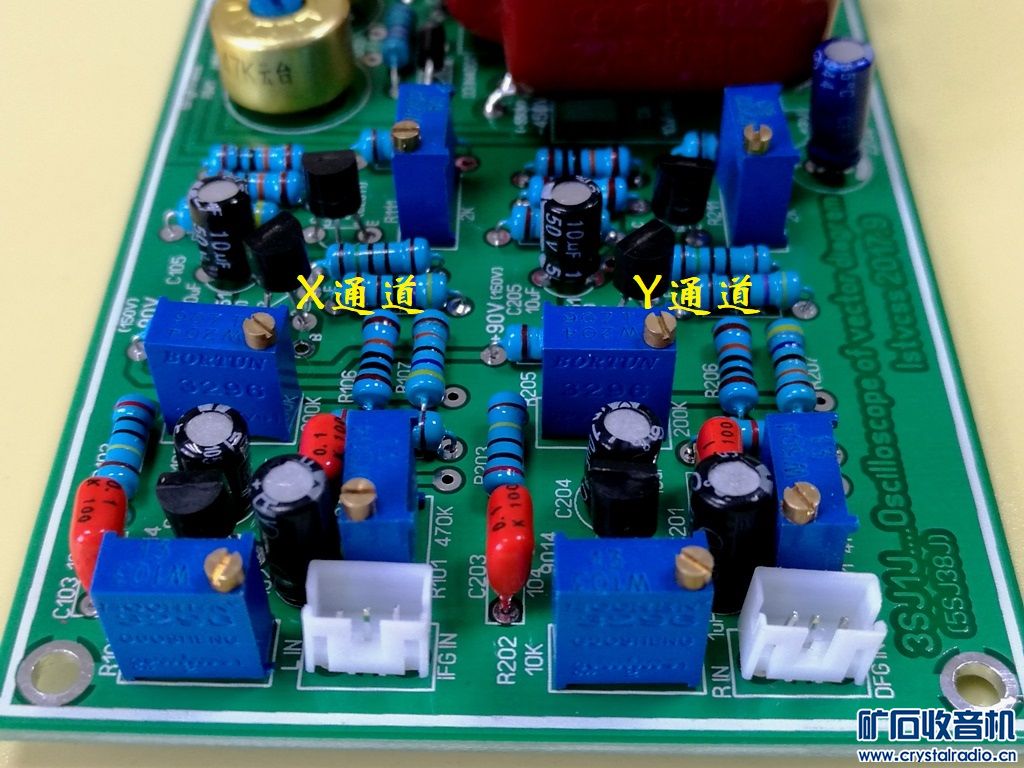

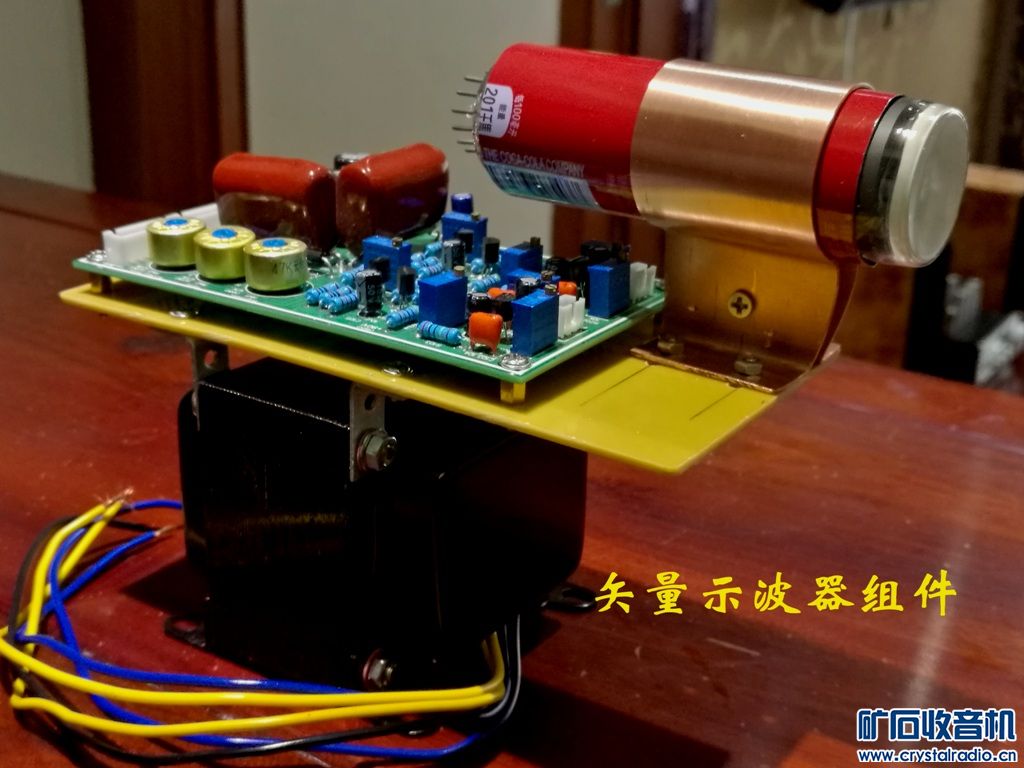

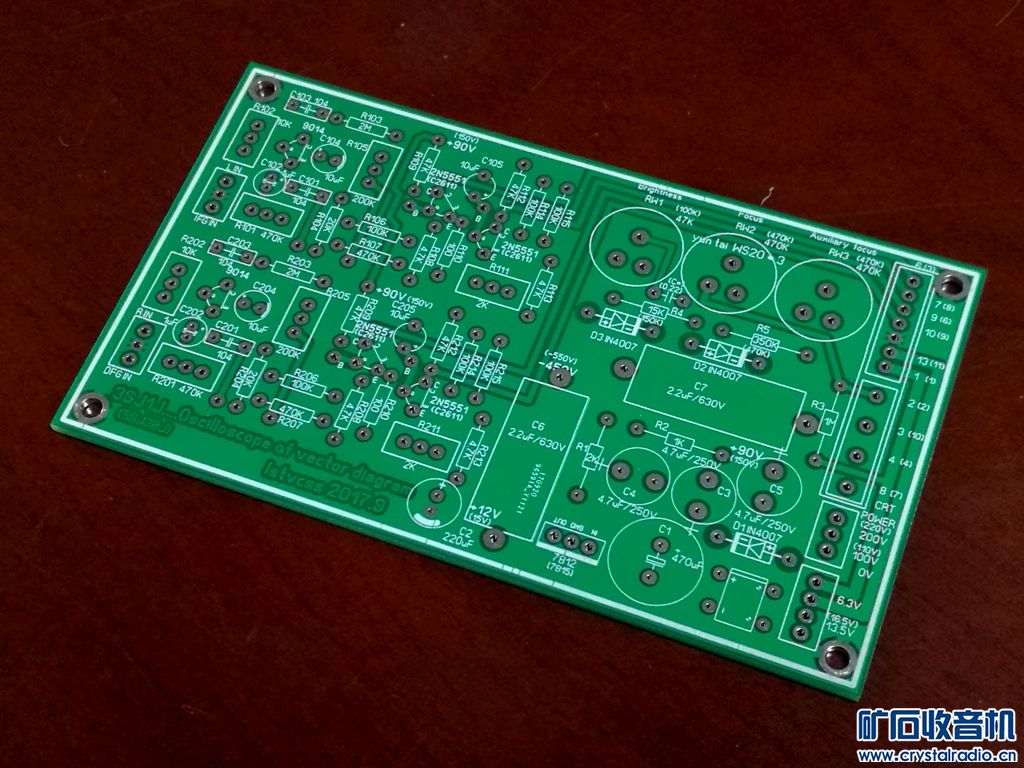

2.矢量示波器组件的安装

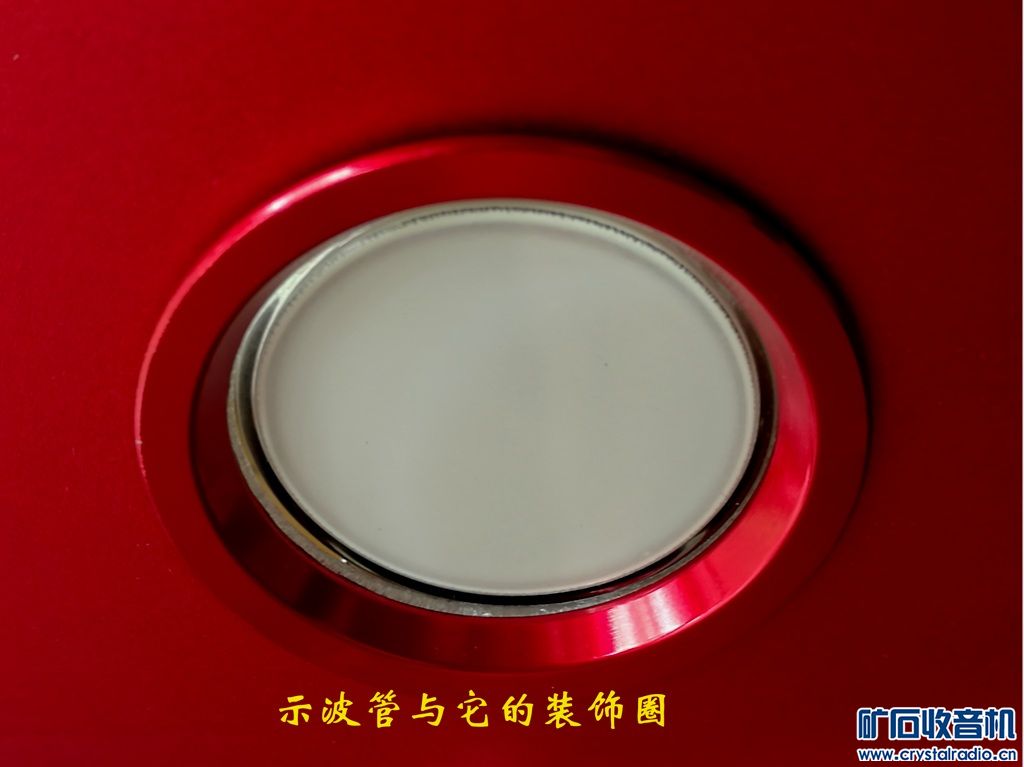

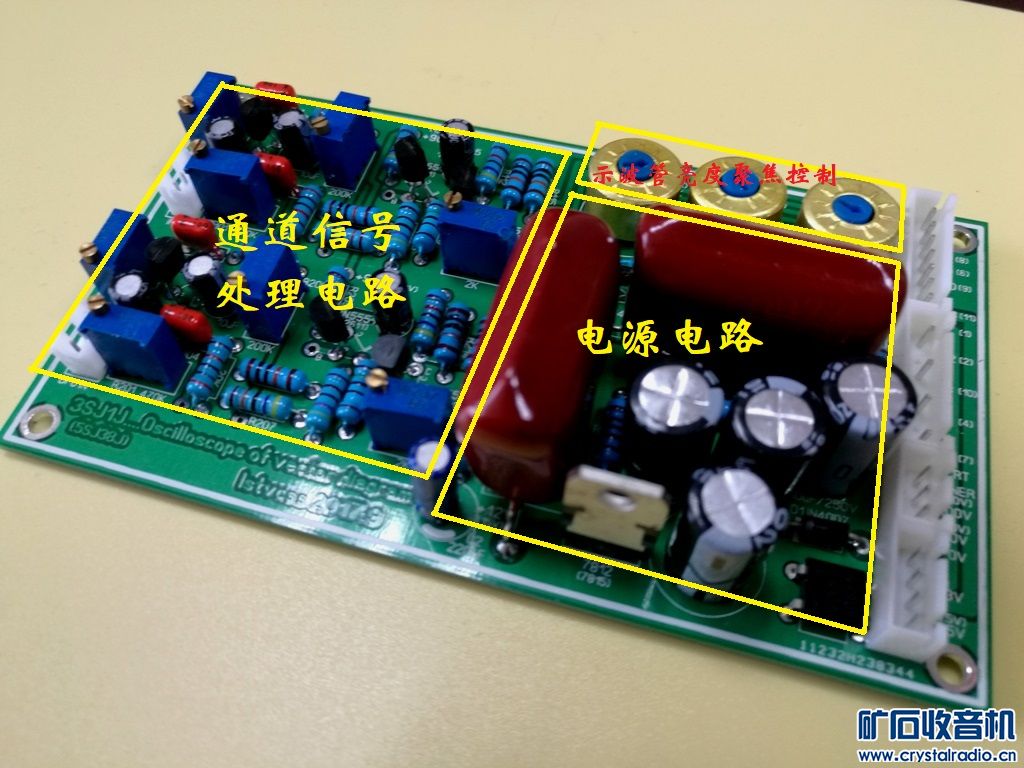

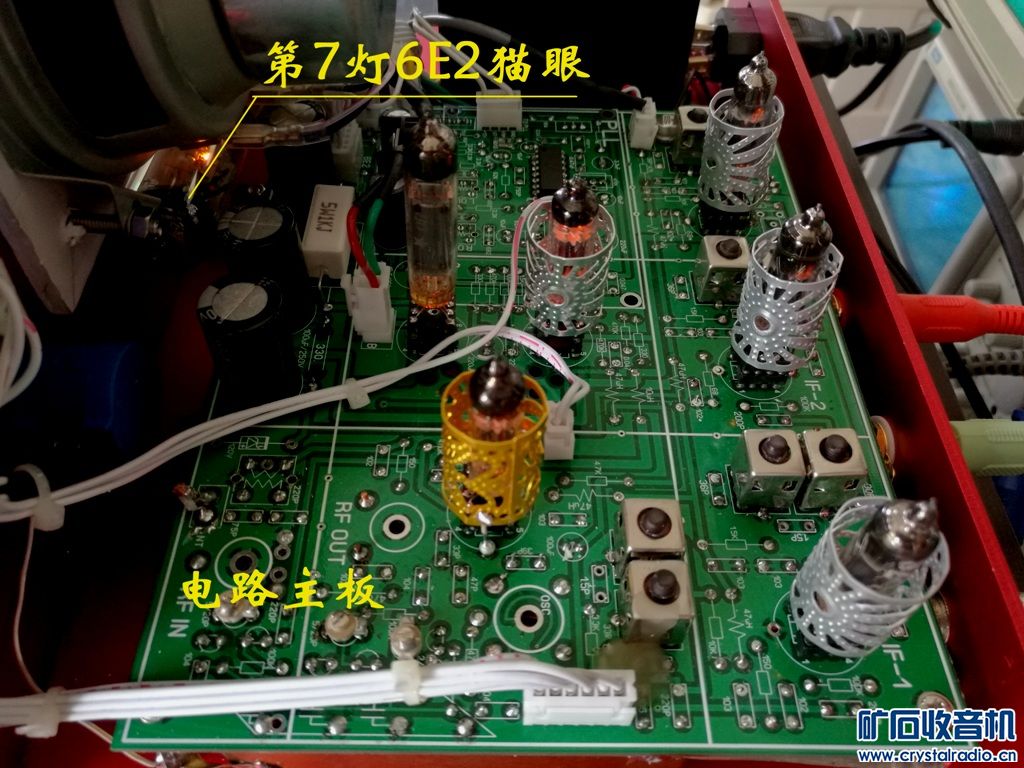

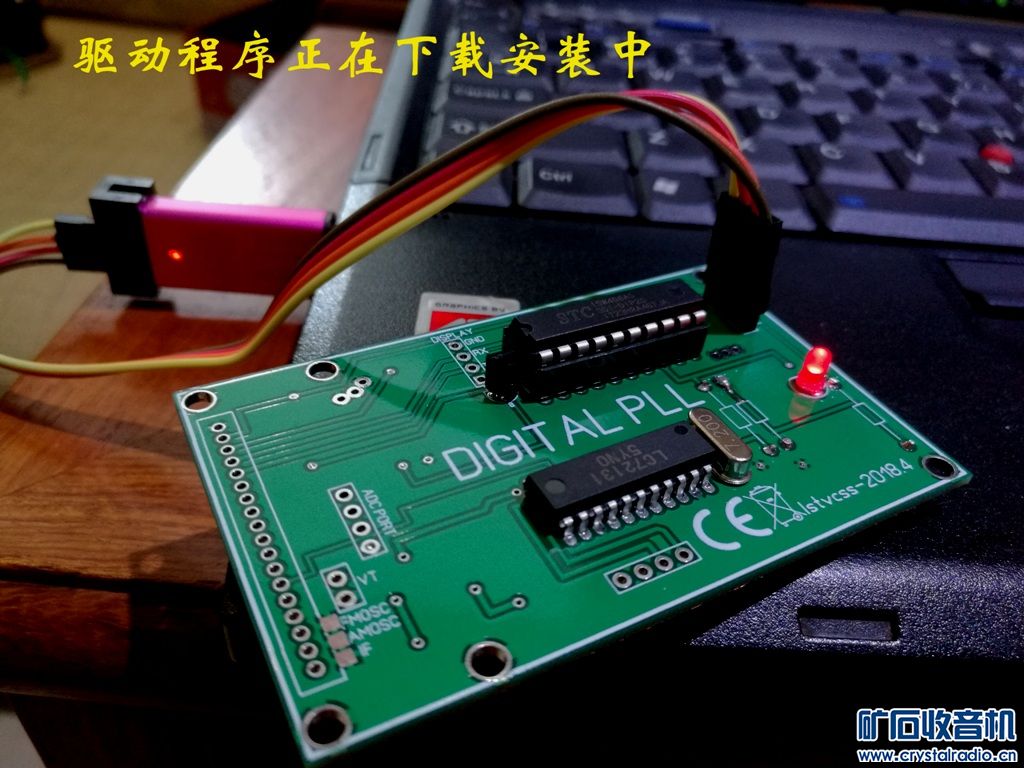

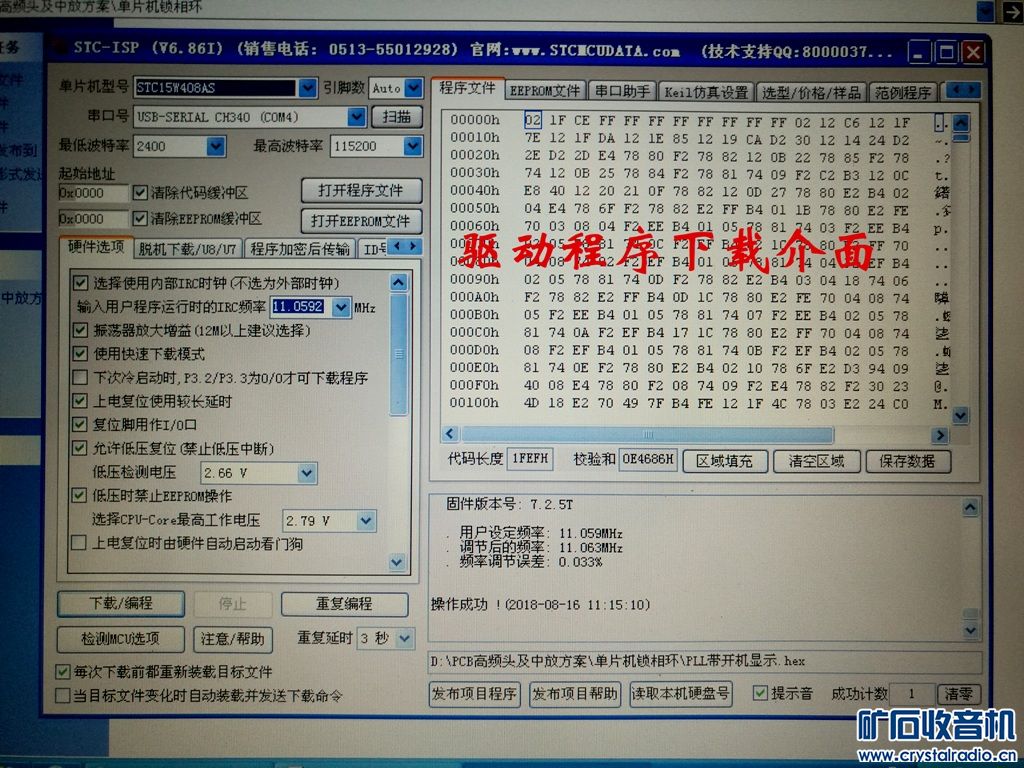

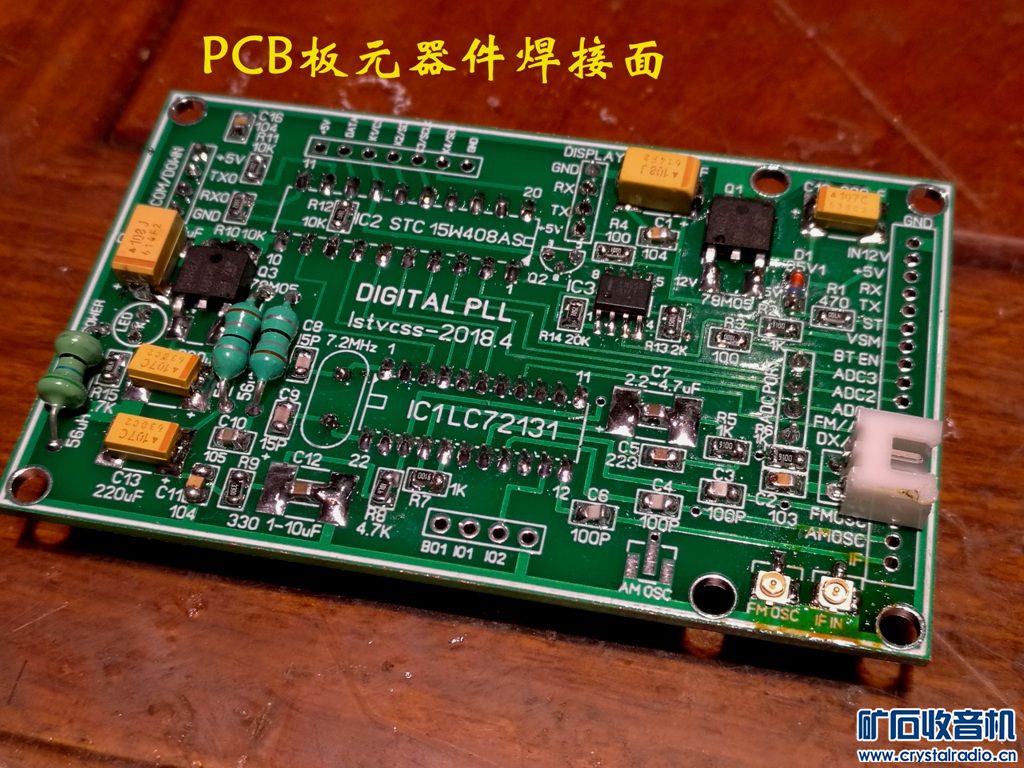

3.锁相环微控制板的安装

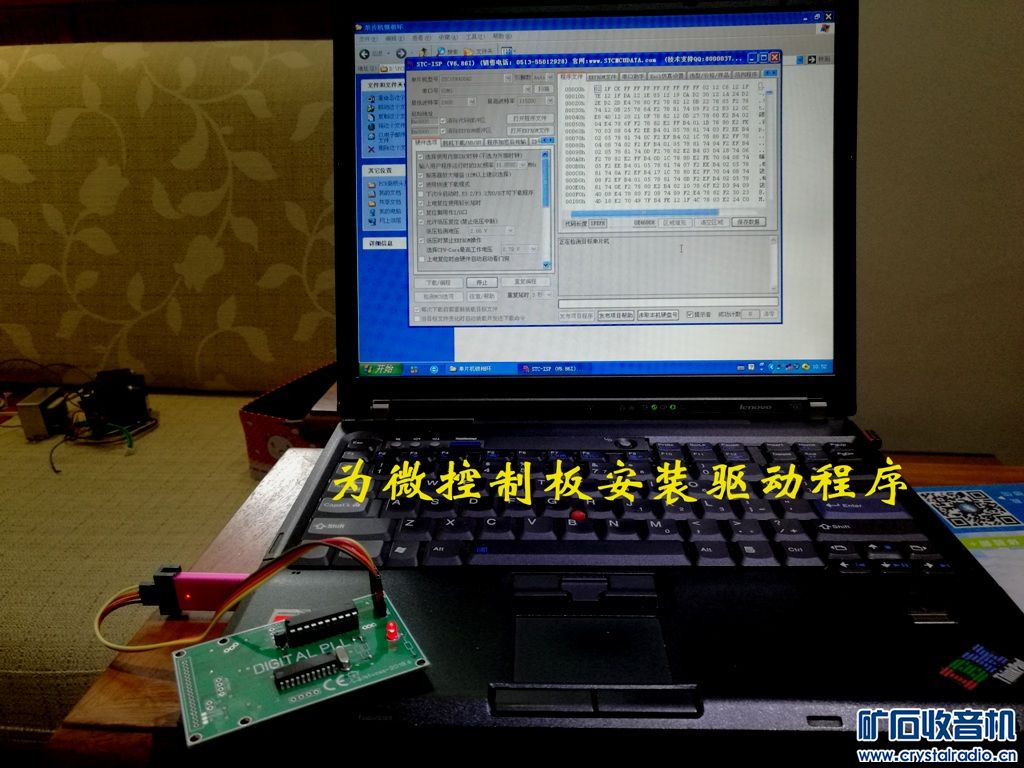

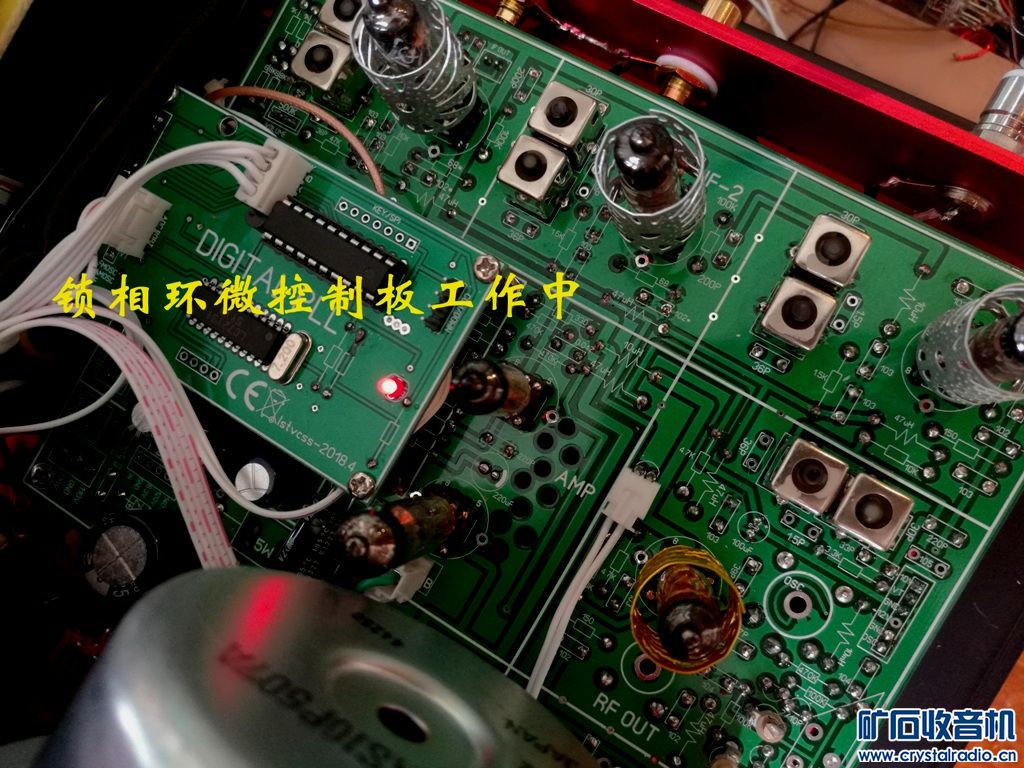

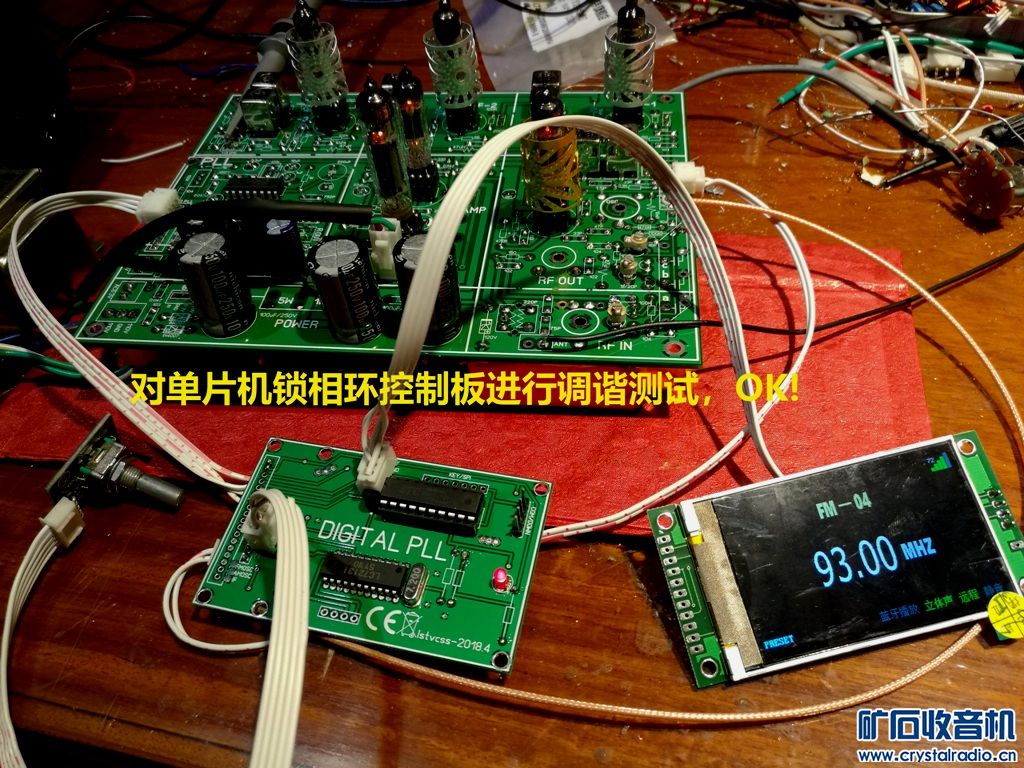

4.机箱的二次加工

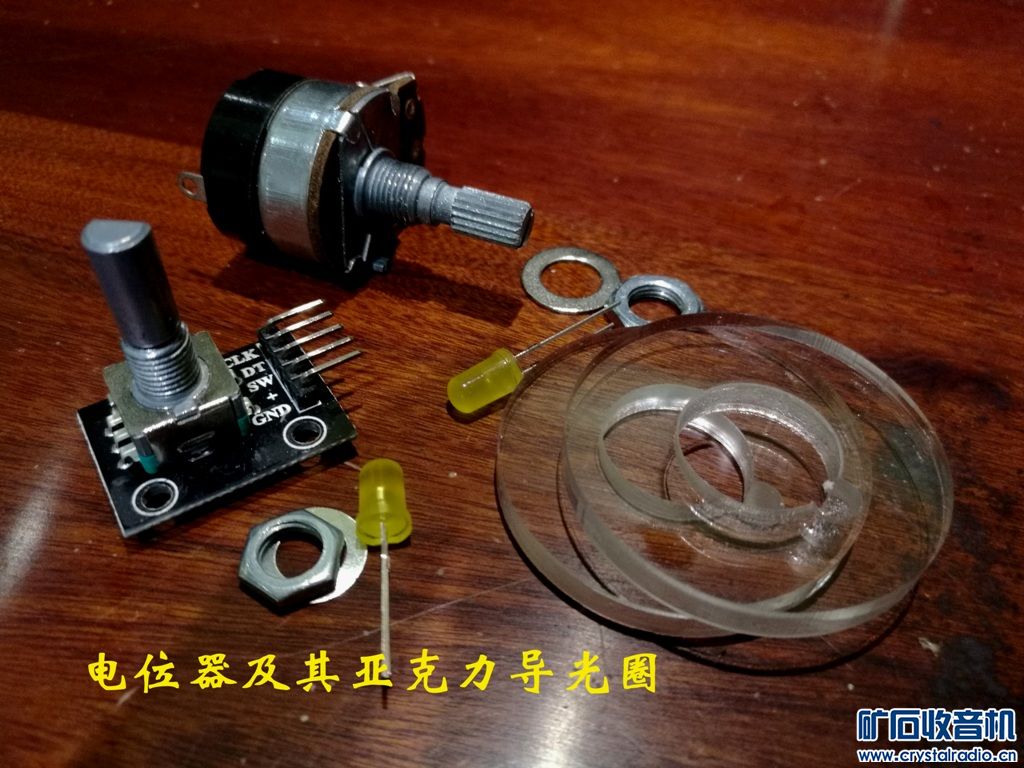

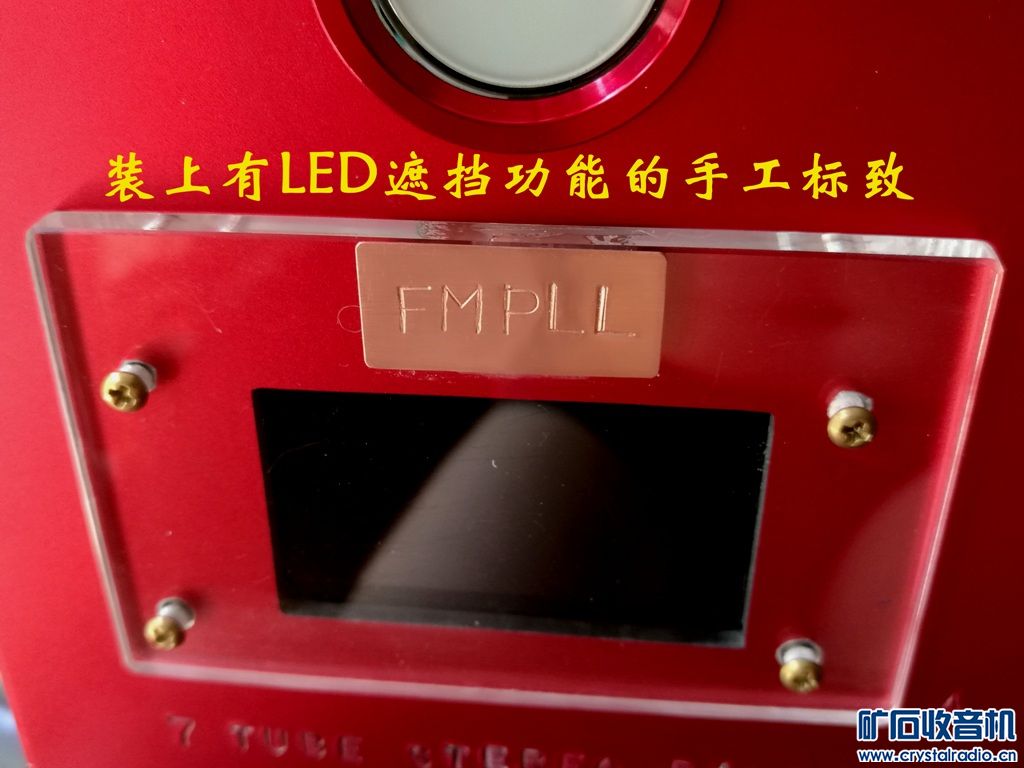

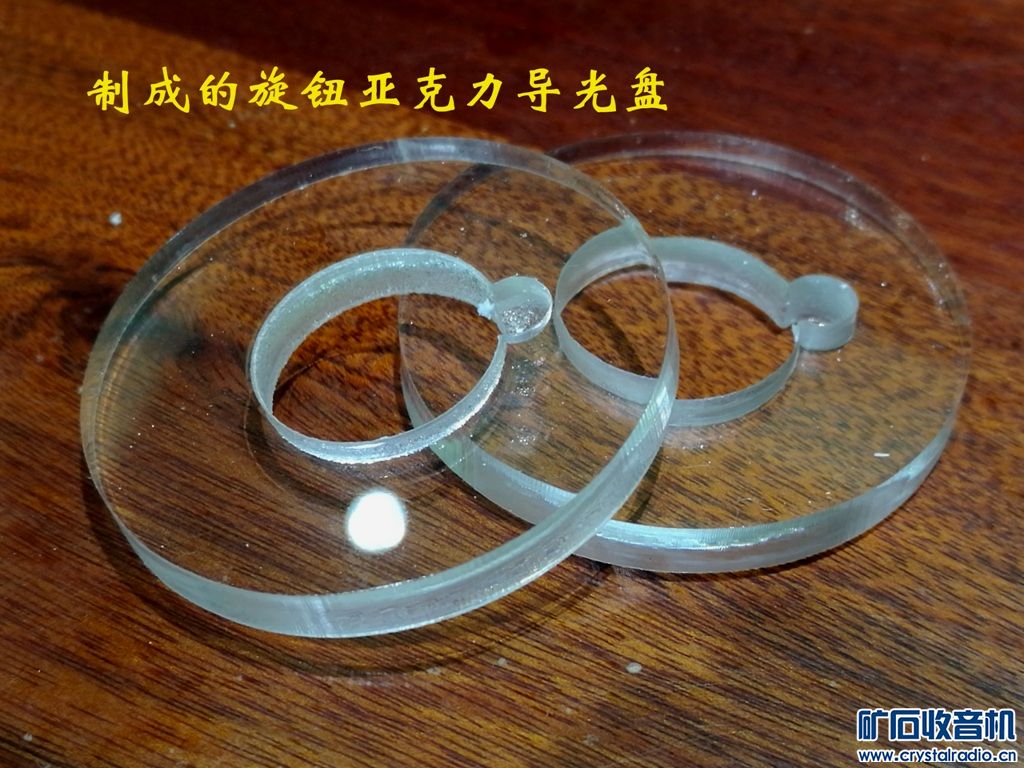

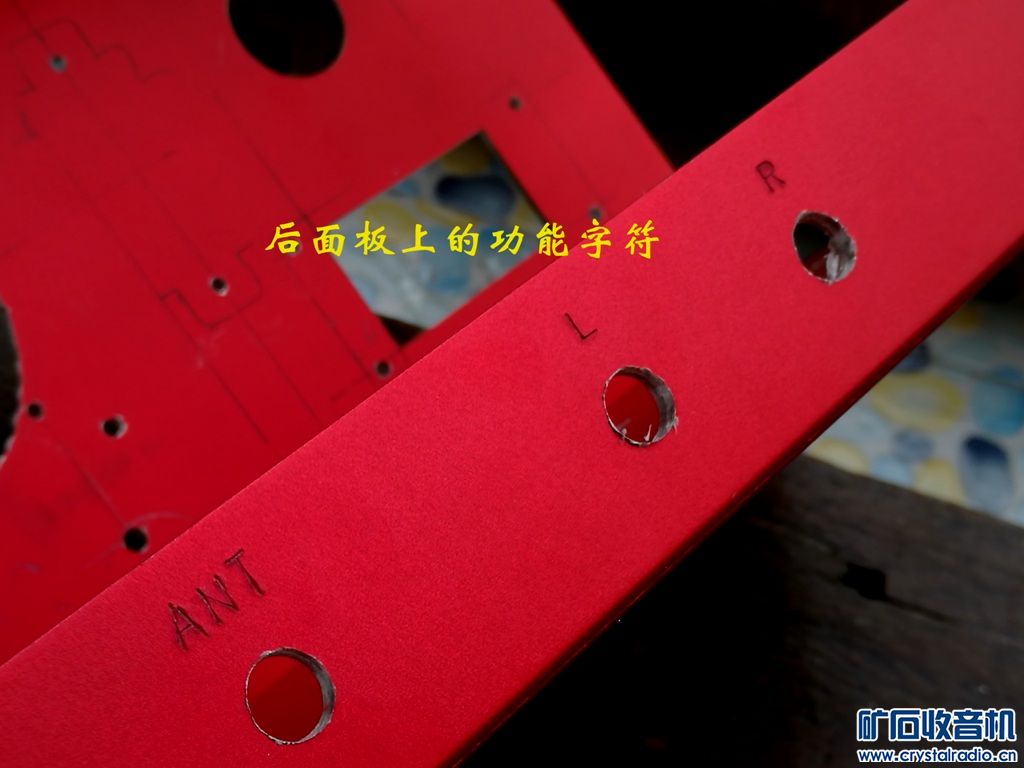

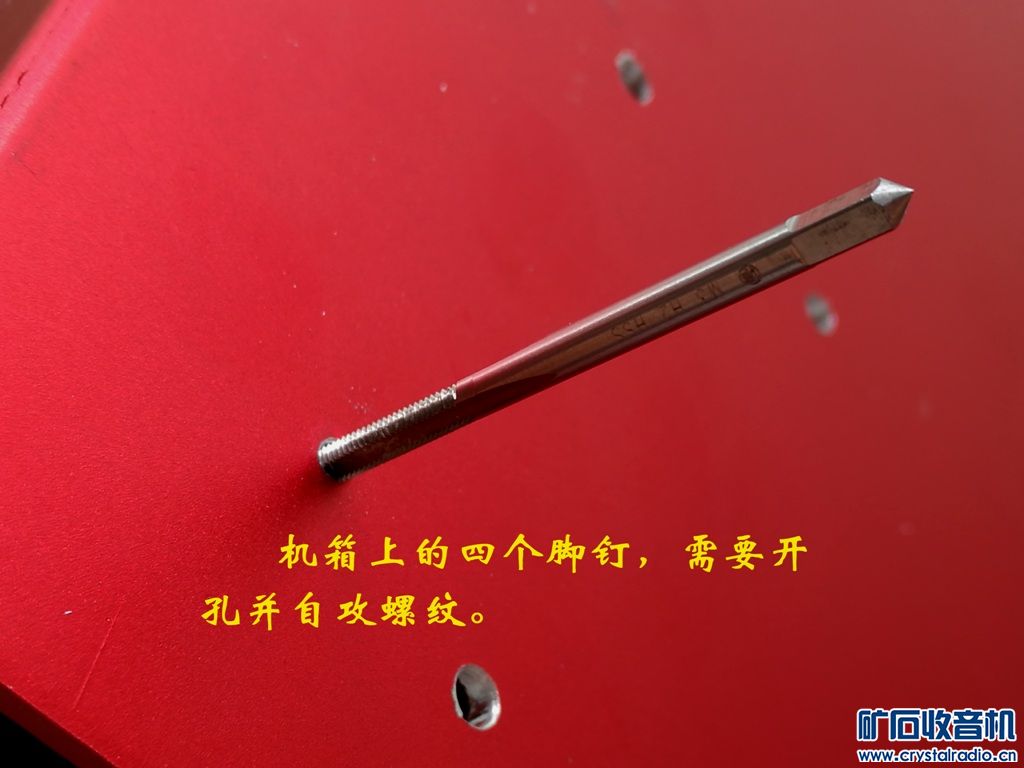

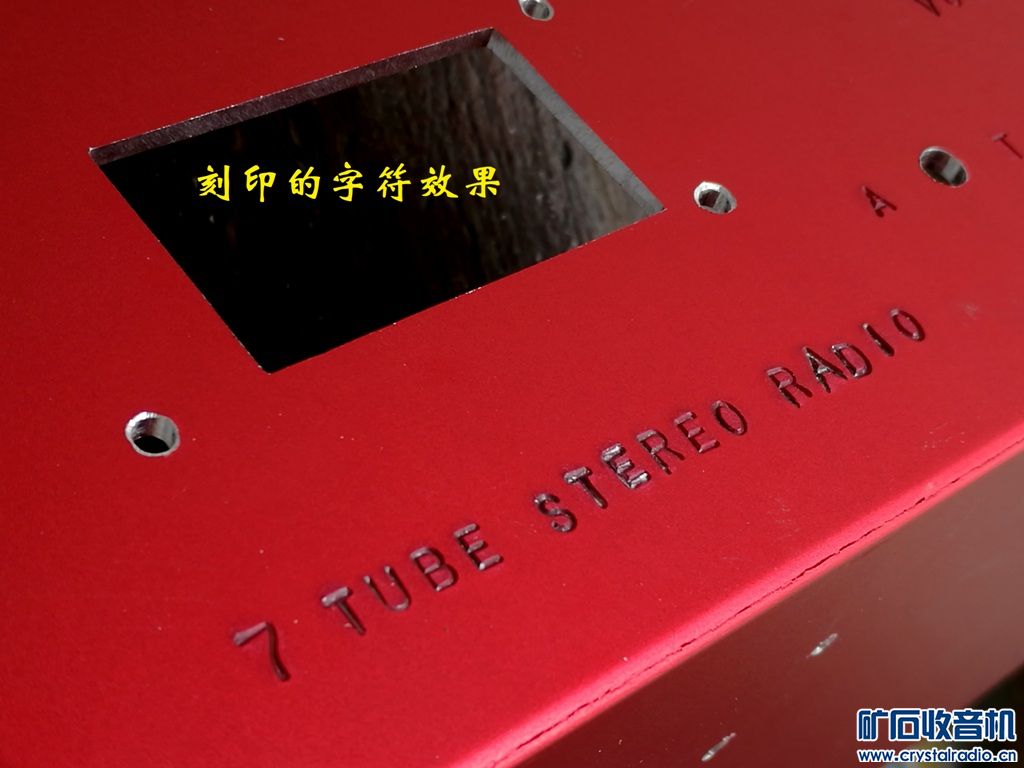

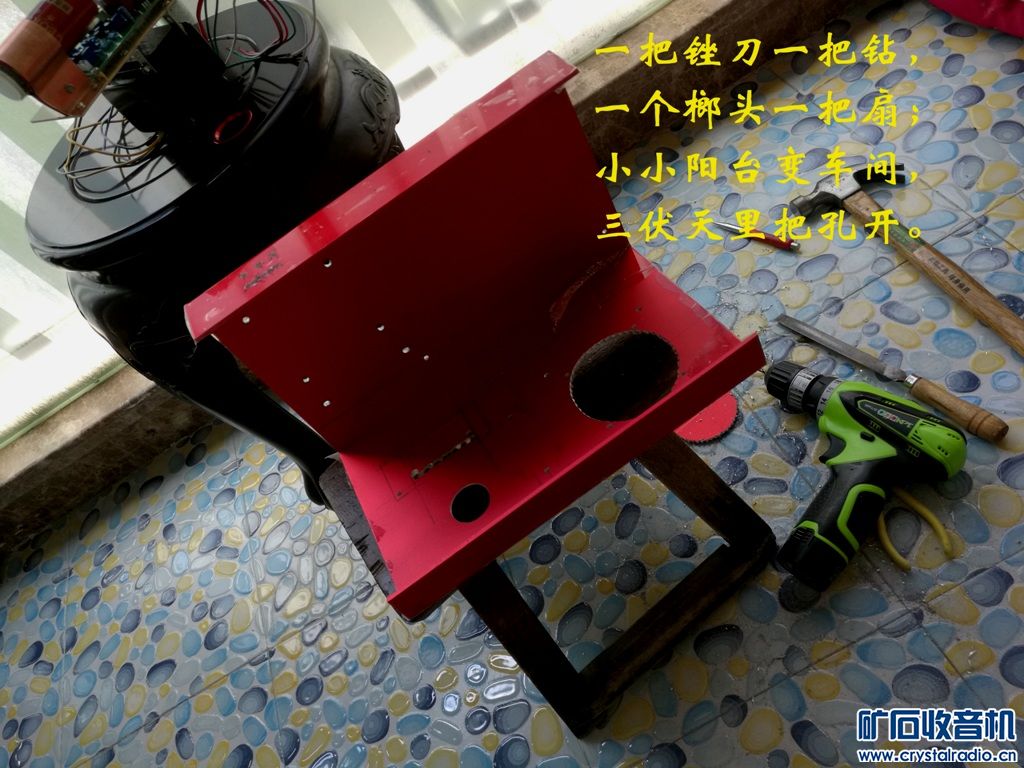

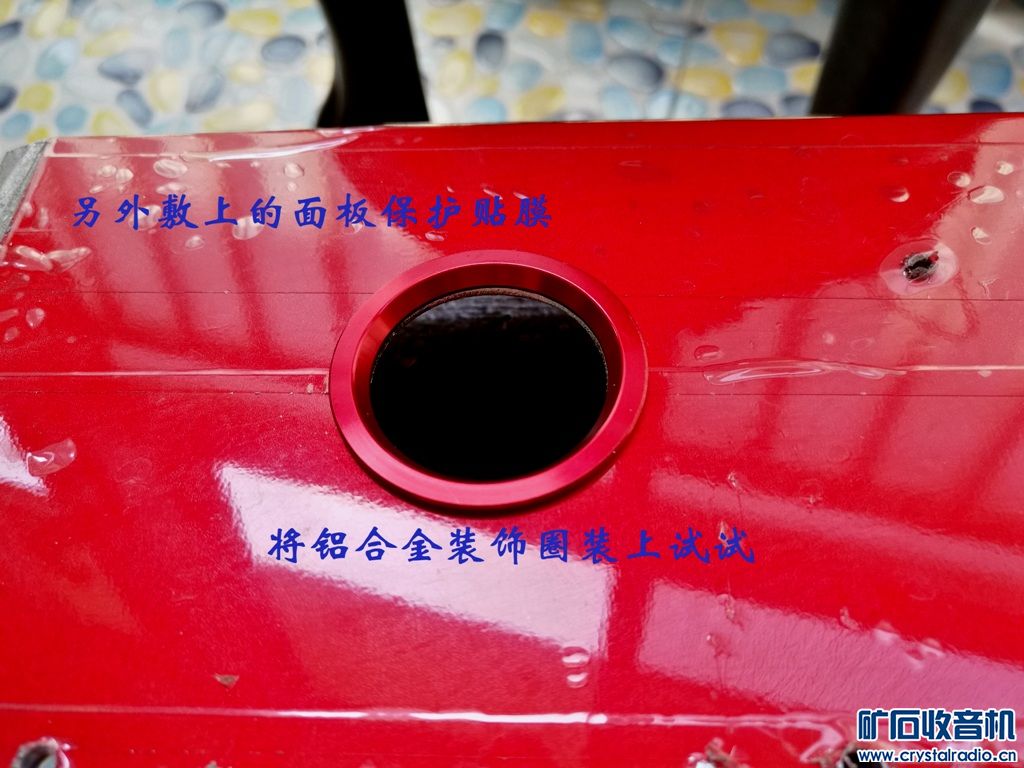

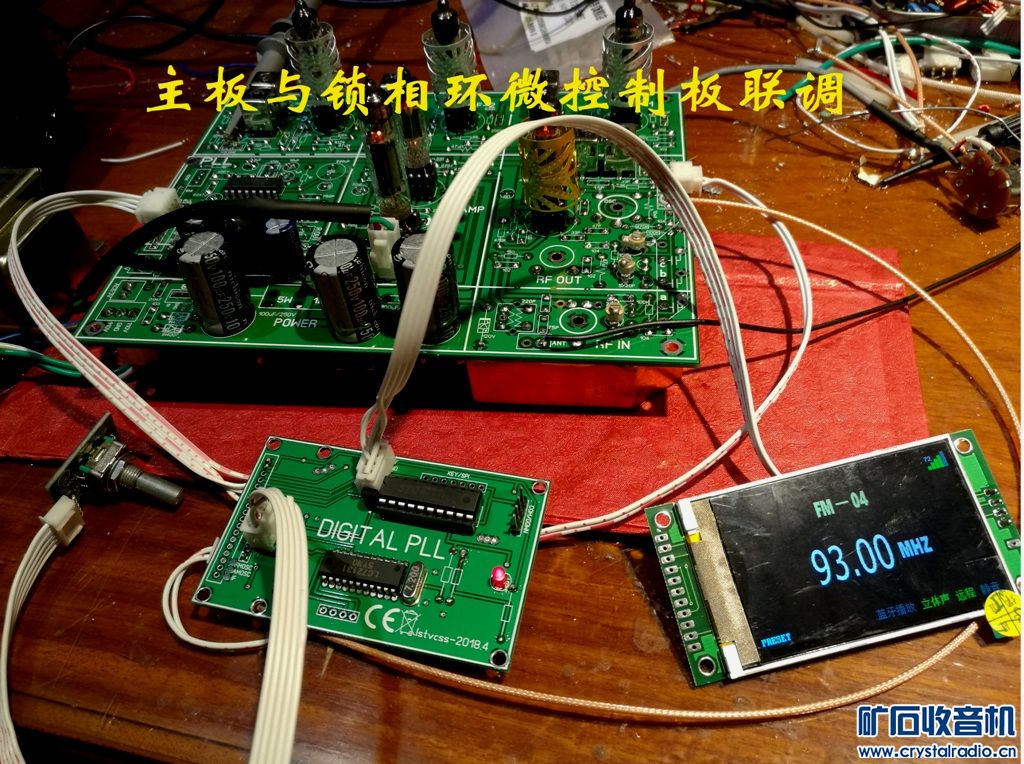

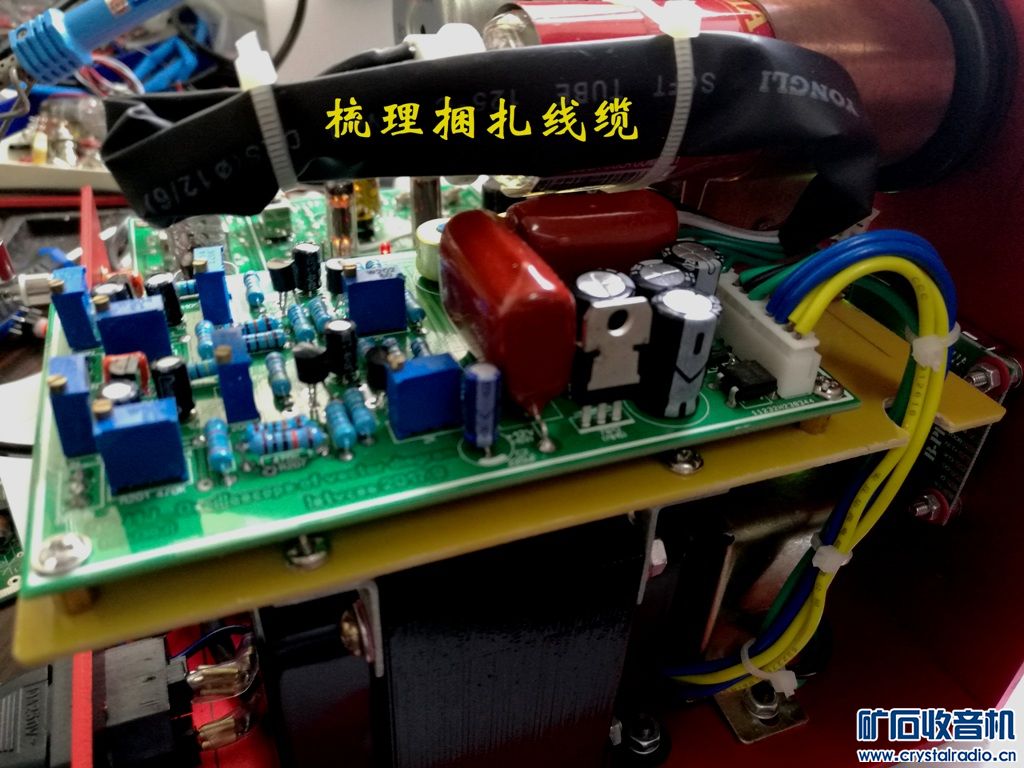

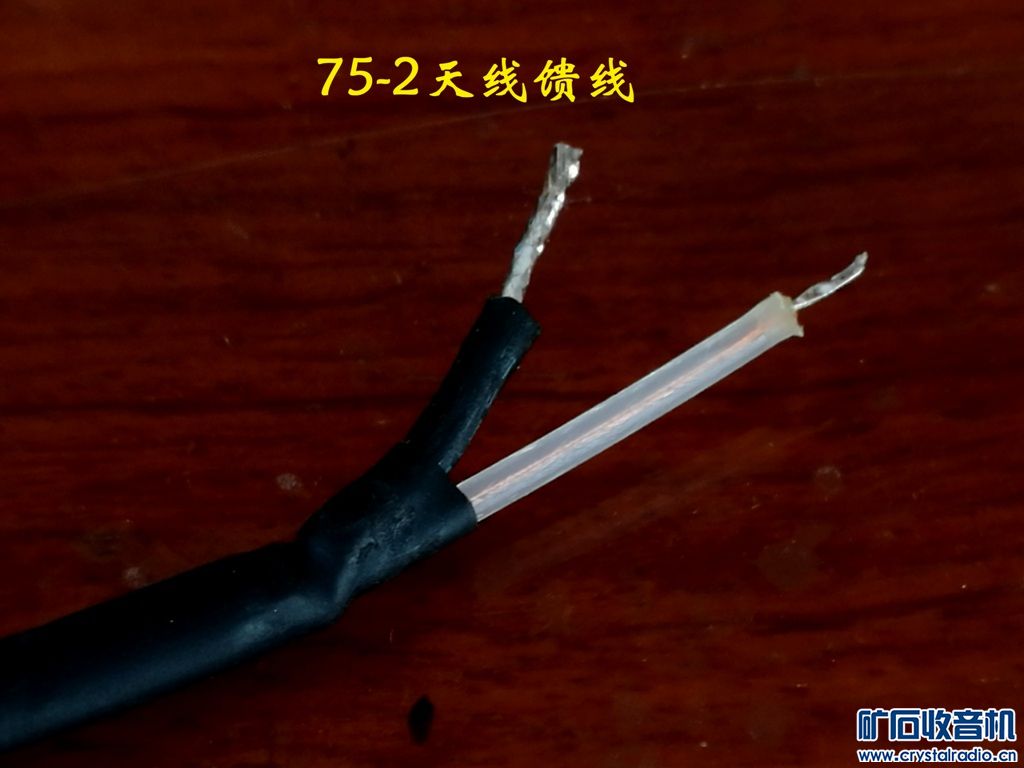

5.整机组装调试






















































       三、测试

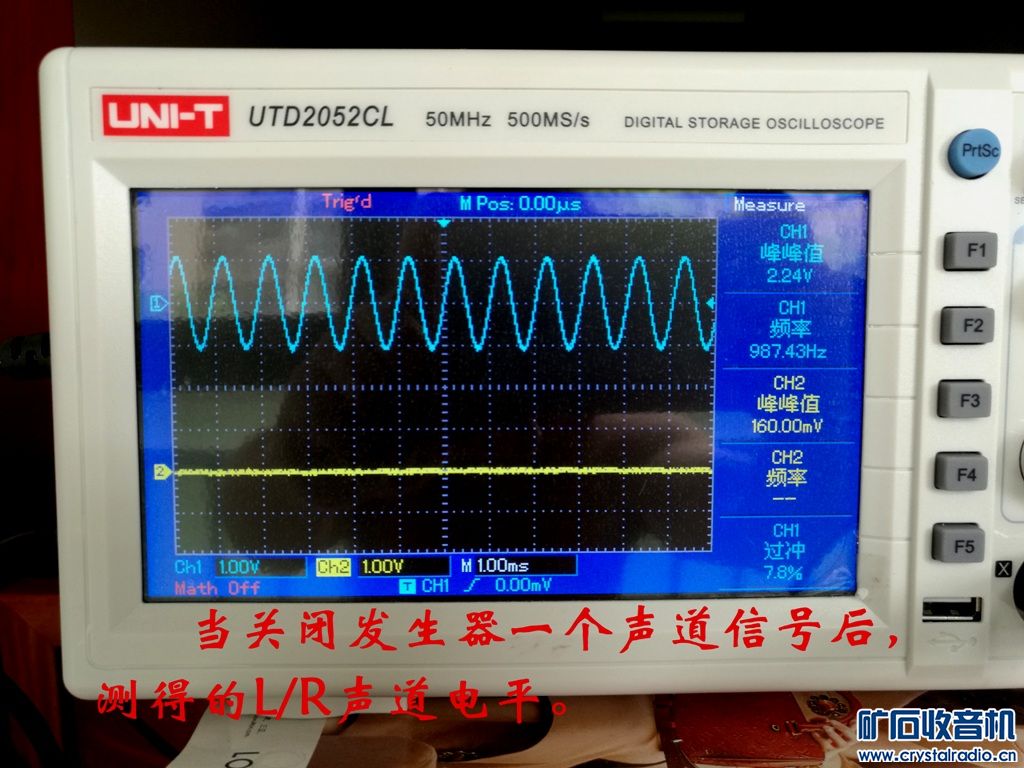

1.输出功率测试:

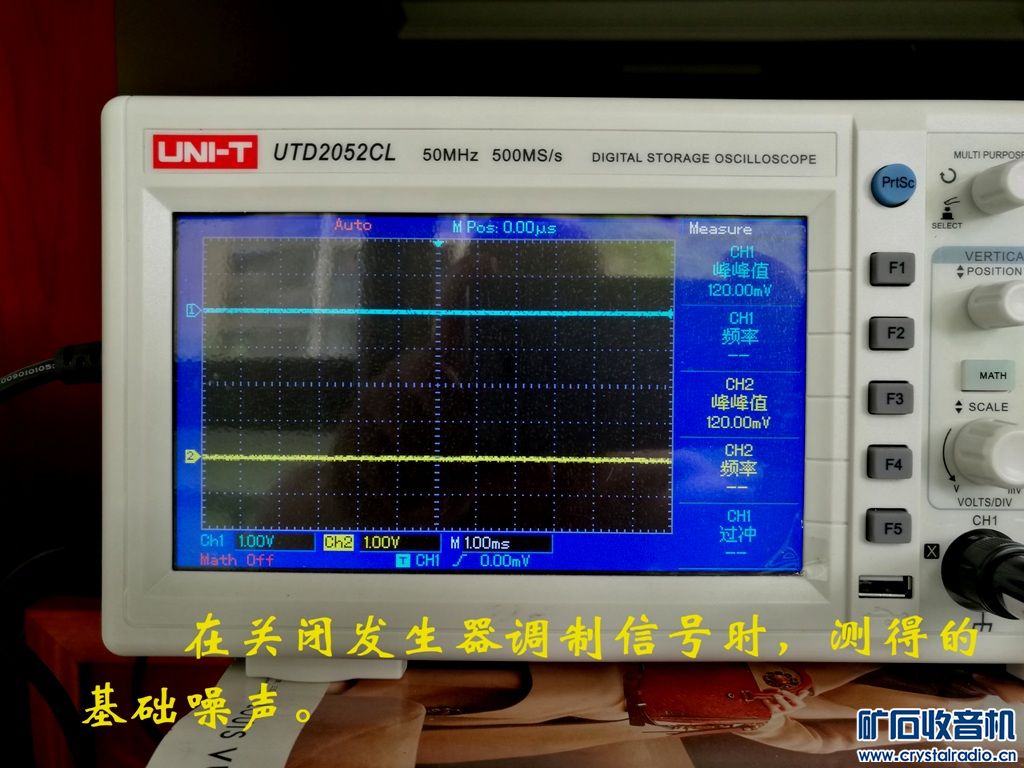

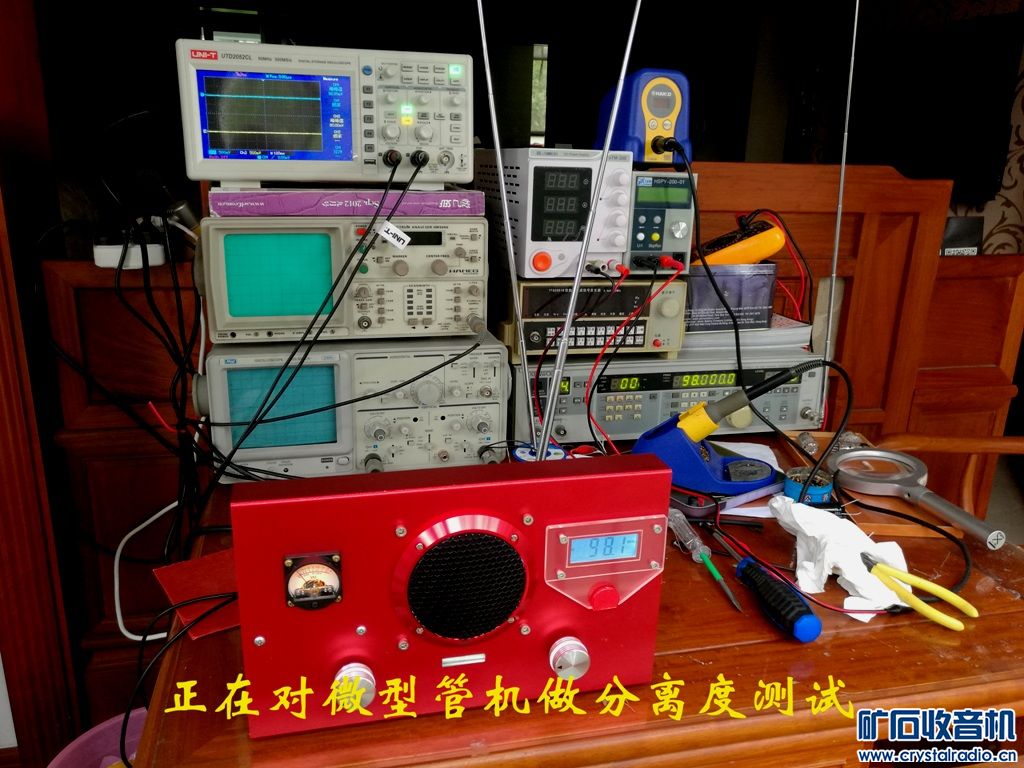

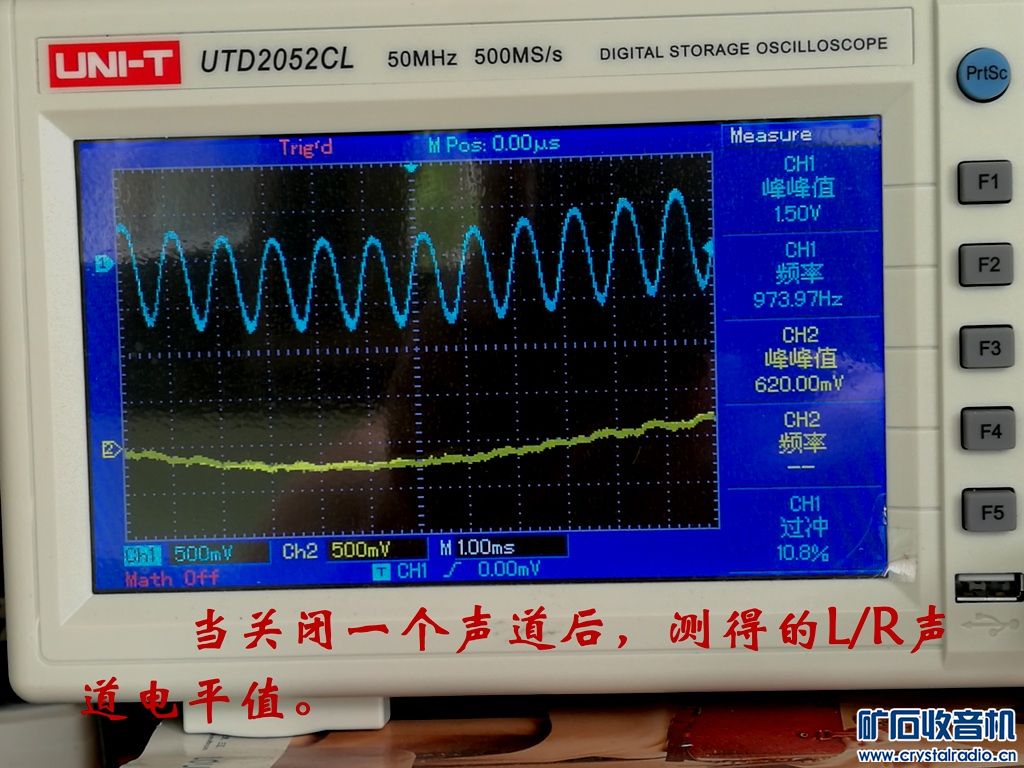

2.立体声分离度对比测试:

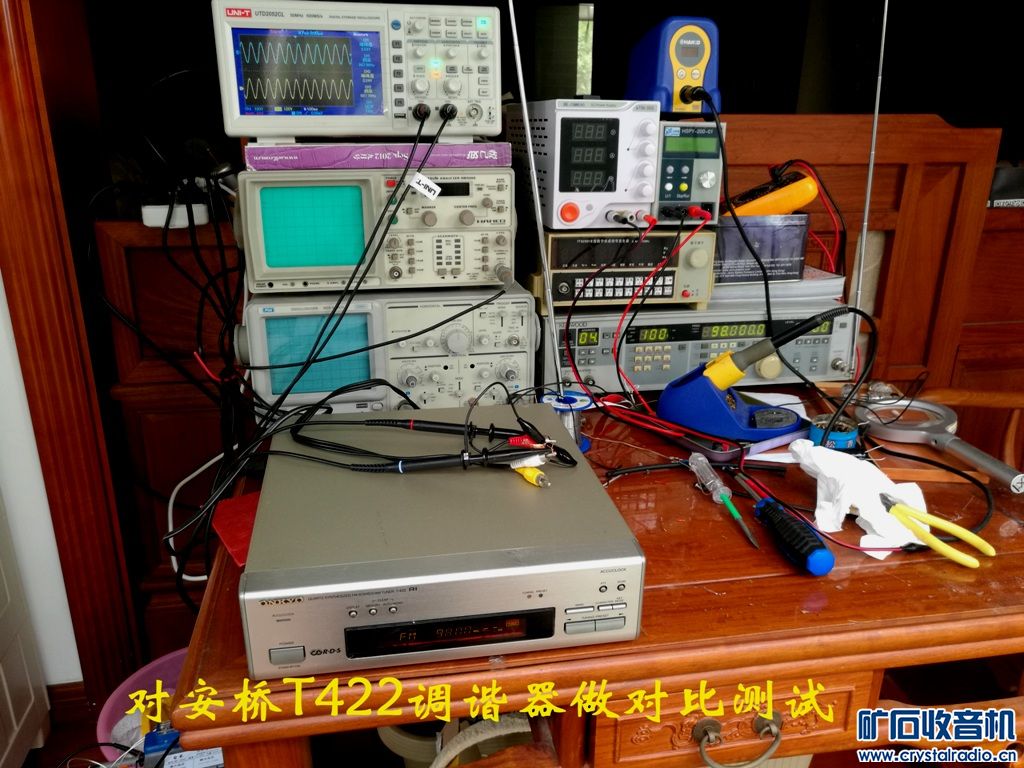

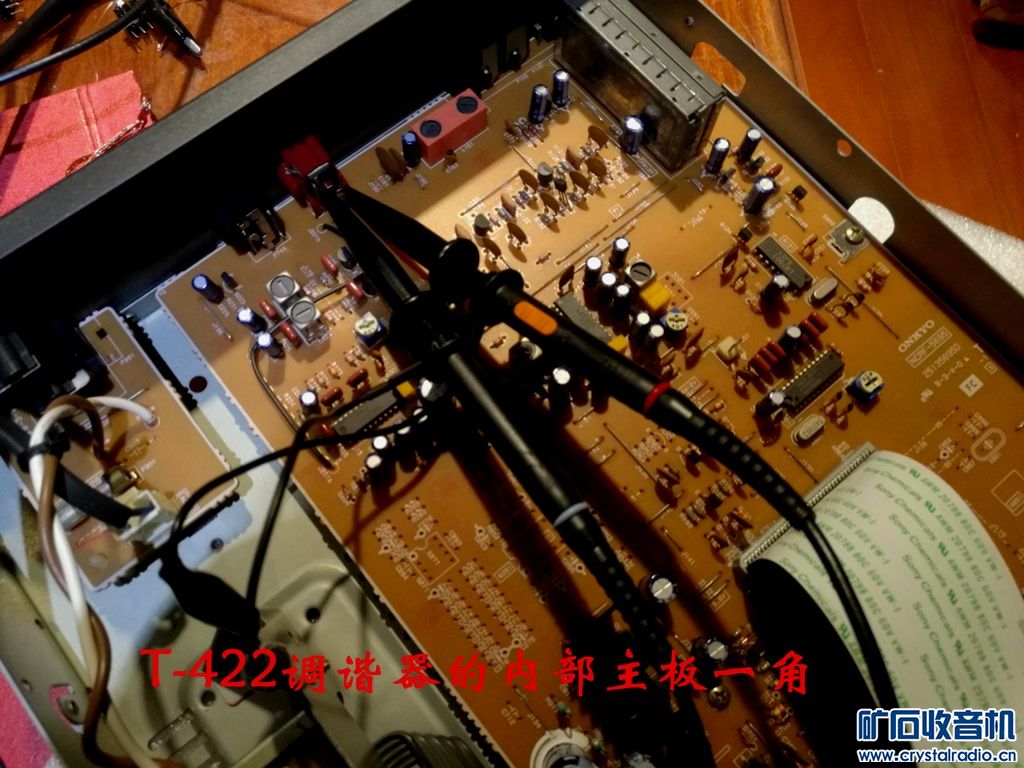

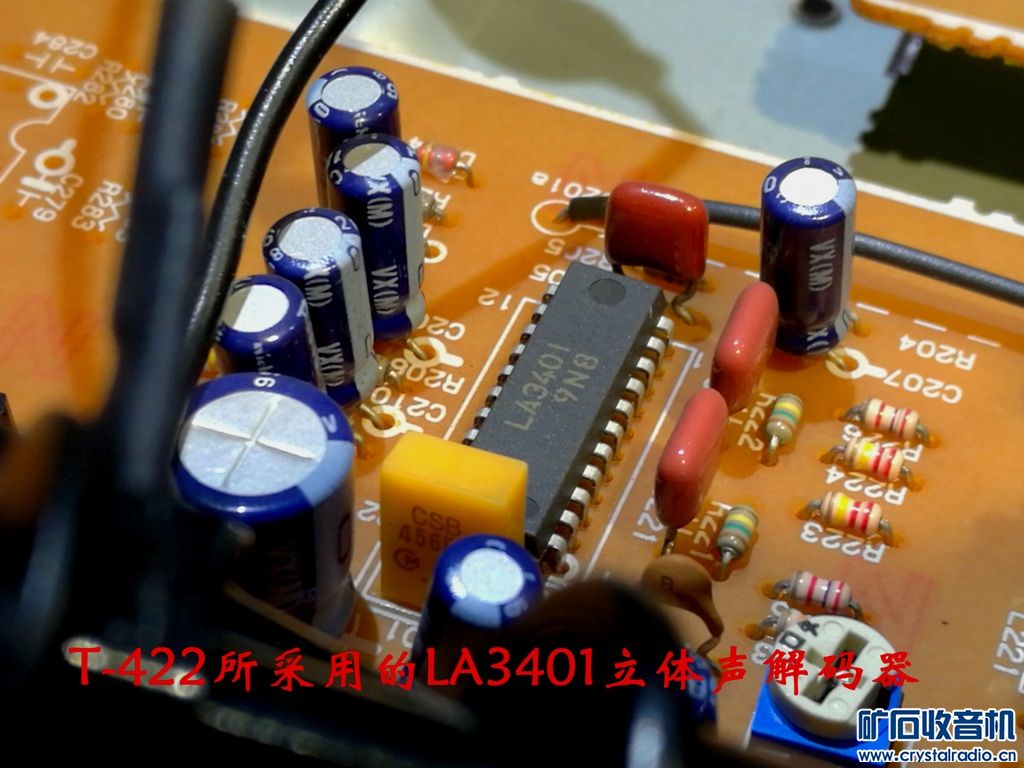

参考机之一:日本安桥T-422调谐器

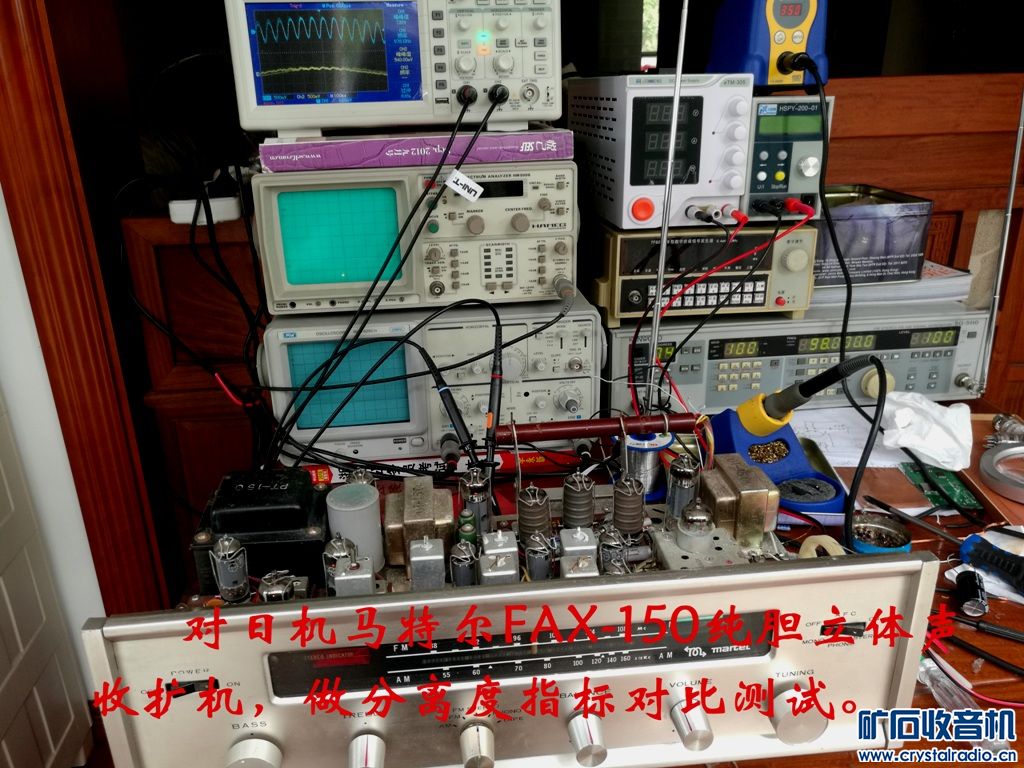

参考机之二:日本马特尔FAX-150 FM/AM纯电子管立体声收扩机













本微型管机:

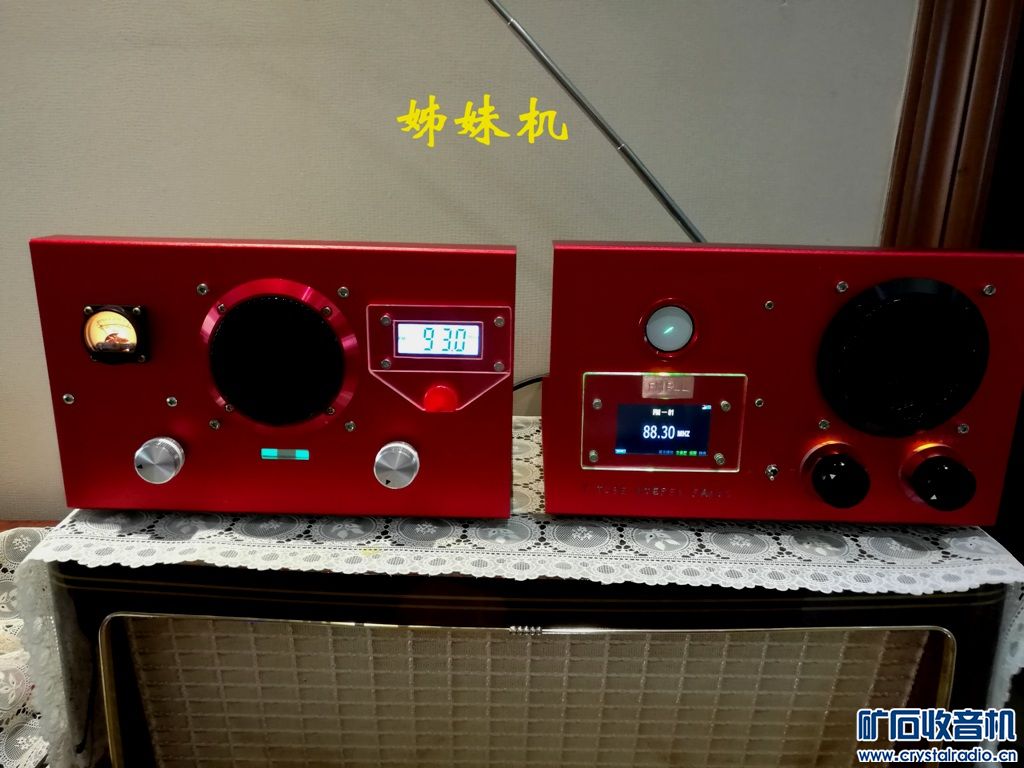

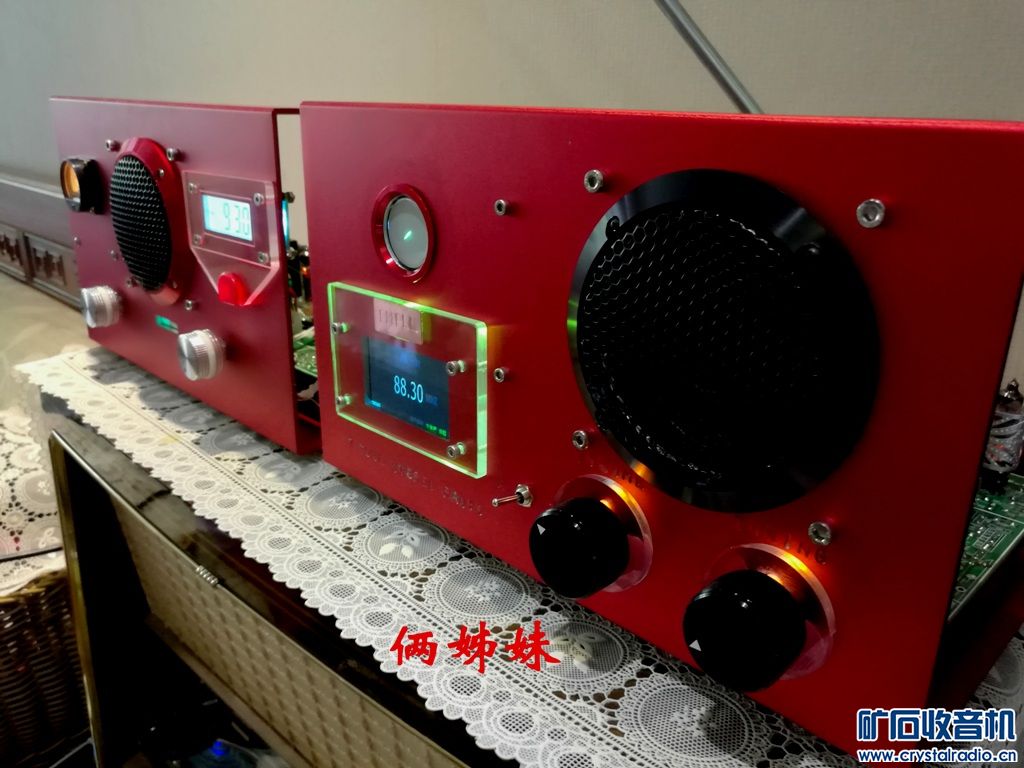

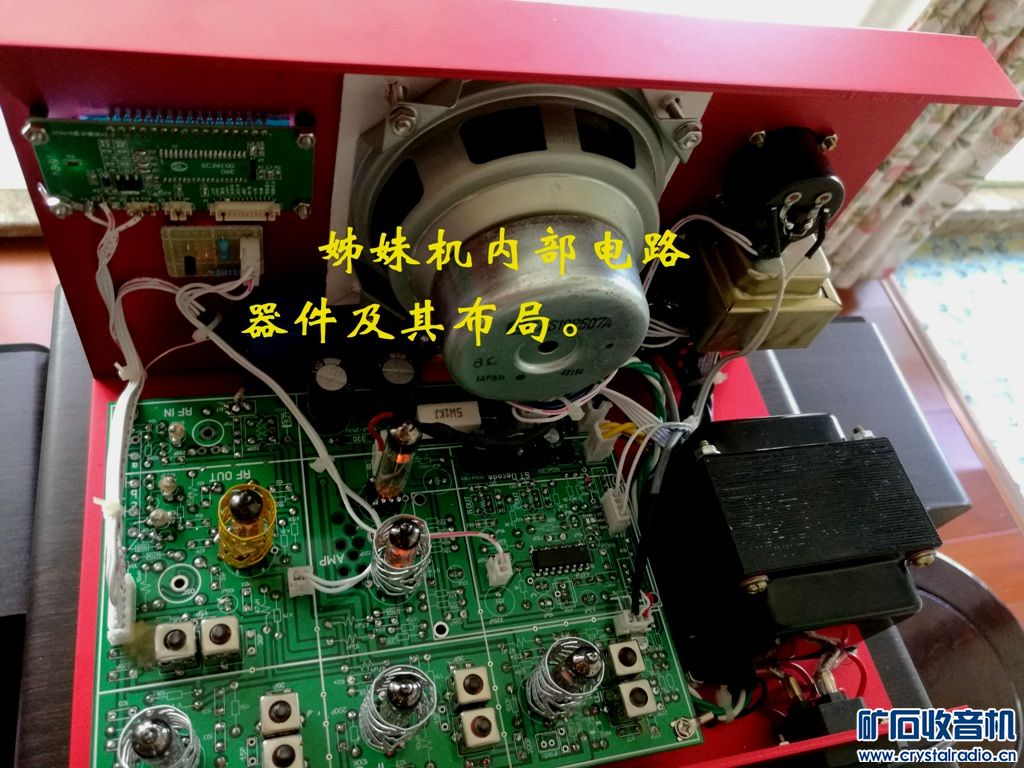

       四、一板多用姊妹机展示





















       五、尾声
      本人创作本机的主要动机,纯粹是出于个人对电子管技术的爱好,特别是对FM电子管解调技术的偏好。所以,在下会采取不计成本,不算时间,不辞辛劳,一如既往的态度,DIY了一台又一台的电子管接收机,乐此不疲。在此,希望得到各位矿友的理解,谢谢大家!

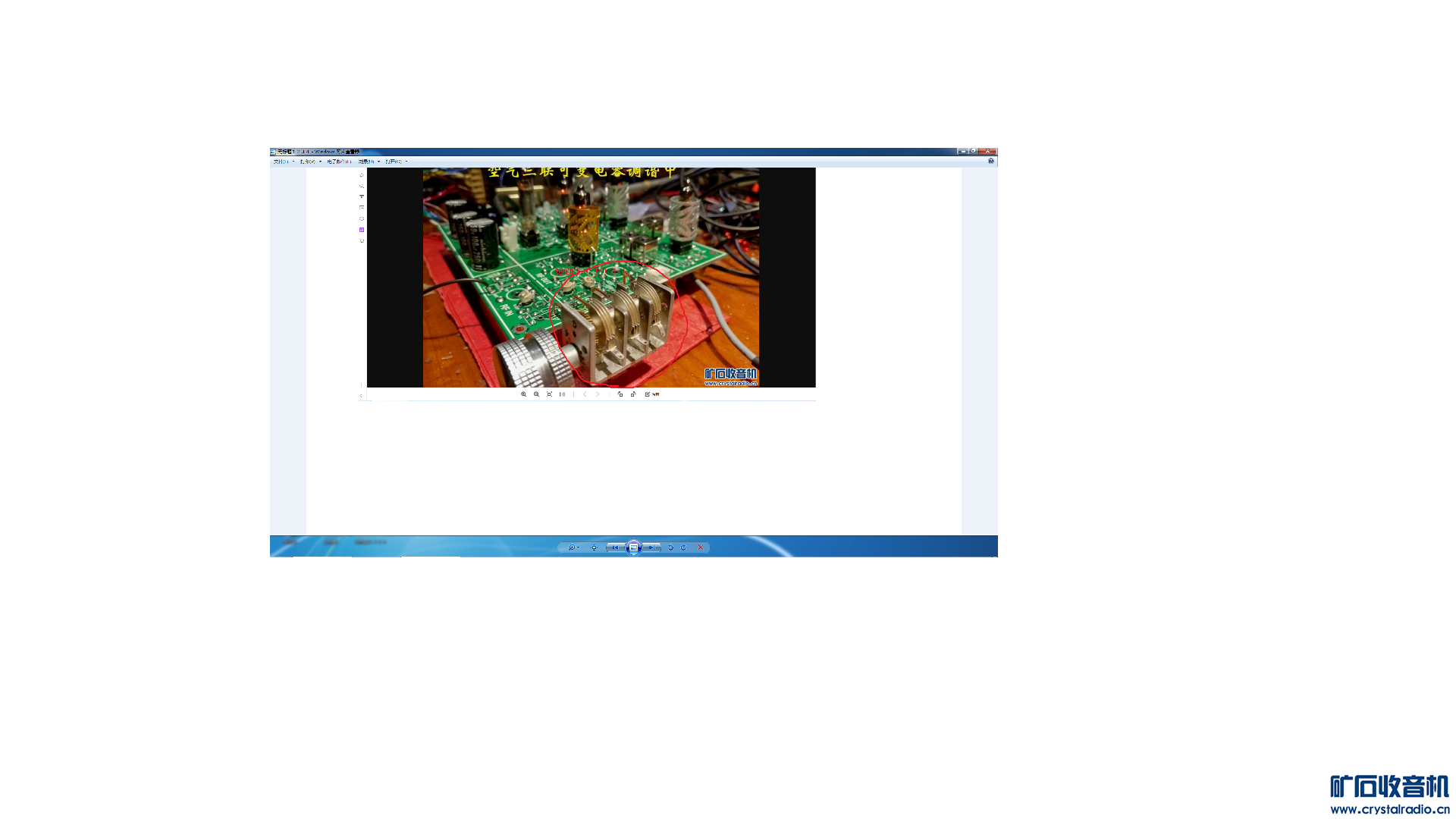

        附:收听视频链接

        https://v.youku.com/v_show/id_XM ... m=a2hzp.8244740.0.0
