S使用4N25制做0-200V高压可调线性电源(BH7KHV)

杨家大少爷

       制做电路最好发挥的就是音频功率放大器,其二就是业余用的各式电源,也包含充电器.
       0-36V的电源很容易购得,或是通过众多的电路来改装,大约依次为M317简易式;LM723C+2N3055这种0-2A/0-36V,源自10多年前BB机手机店的维修电源;还有一类就是大师们推介的LM358+2N3055组成的调压调流电源;当然还有数控电源.

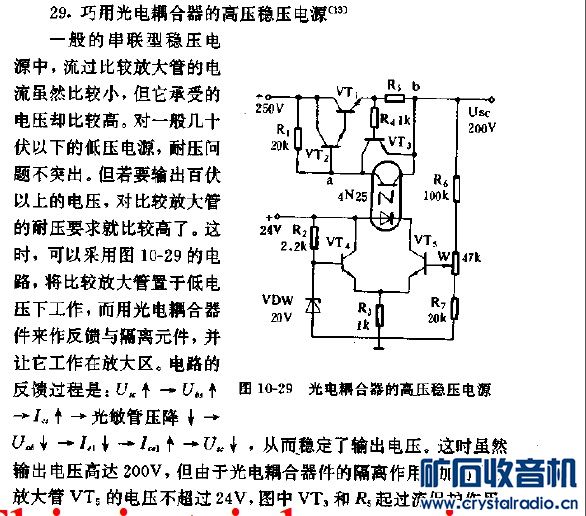

       但是个人试验或DIY有时需用到36-150V左右的线性电源.此类电源比较贵,网上查了一下,用LM723虚地方式或LM358运放悬浮供电来制做也不容易做.查资料发现其实可以通过以下方式来制做.思路比较独到,另加变压器和整流滤波,过流保护电路就可以了.

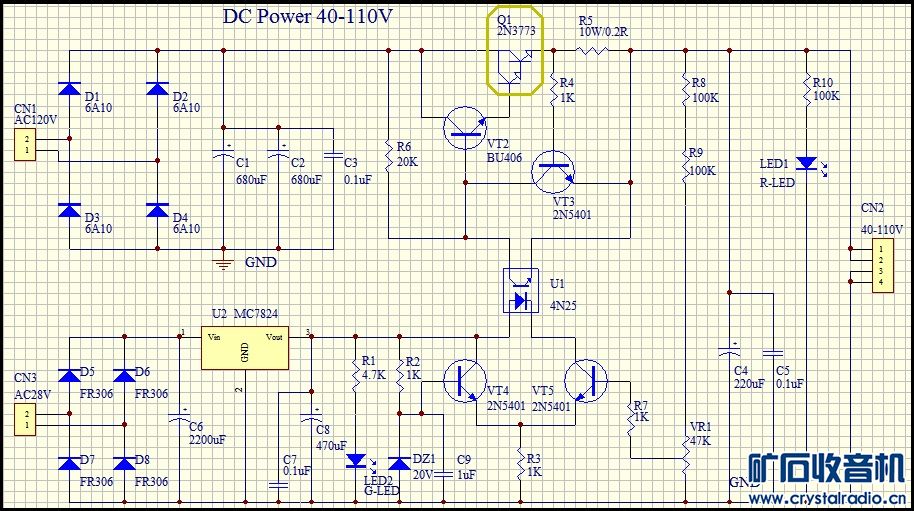

       元件都是通用件,参数已标在图中了,4N25这种光耦我也说不出有特殊之处.2014年我也绘画试制了电路板,但当时未去找齐元件组装测试.看样子原理上应该是可行的,但次级绕组要分段切换来减小调整管压降以利散热和效率提 升.

杨家大少爷

我在前文也提到,价格便宜的TL431+TL431串联后加2SC5200大功率功放管方式,需要加过流保护.
调节电压范围可以达到1.5-60V/电流高到至 10A的大电源,在业余爱好者自家使用应该没有什么间题.

bg1trk

杨家大少爷 发表于 2018-4-6 14:03
我在前文也提到,价格便宜的TL431+TL431串联后加2SC5200大功率功放管方式,需要加过流保护.
调节电压范围可 ...

您这个和我四年前做的胆机用串联稳压电源的思路不谋而合：
试制完成采用TL431和光耦的胆机用高压稳压电源，公开全部资料供感兴趣的朋友参考



电路上看，思路基本一致，用光耦内光电管的导通角去控制调整管的导通角。调整管处于“某种浮地”状态，利于高电压输出。
不同的是调整管您用的是三极管，需要用复合管提高电流放大倍数减轻光耦压力。我用的是场管，电压驱动“偏置”电阻取值可以很大，光耦压力比较轻，直接驱动即可。
误差放大部分您用的分立件，我是利用431的特性直接驱动发光管，原理相同实现方法稍有差异。同样都使用了副电源为光耦供电，我那电路还顺手加上了启动延时。
过流保护电路则基本相同。
另外，4N25适合传输开关量，最好换成817之类的线性光耦。不知原文作者是不是您，甭管怎样，实际装机时光耦最好别用4N25，类型不合适。


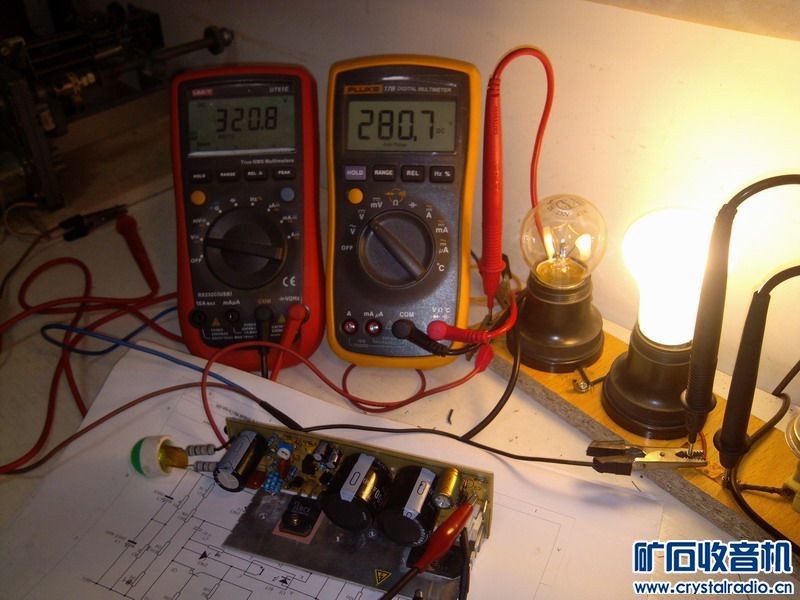

这电经测试还是可以的，已用于某台胆机的供电，3-4年了，表现尚可。




还有一款用431和场管的并联稳压电路：
http://www.crystalradio.cn/forum ... read&tid=559676

杨家大少爷

bg1trk 发表于 2018-4-6 21:04
您这个和我四年前做的胆机用串联稳压电源的思路不谋而合：
试制完成采用TL431和光耦的胆机用高压稳压 ...

        感谢老师不辞劳苦指正.在四年前的2013年7月我当时制做约40-120V/3A高压电源是缘于朋友实验"给发热丝供电模拟GPU发热"需要比较准确地供电,以2~3台0-36V/3A线性电源串联成高压,调整电压时极为不便,还有那仅1圈的电位器一不小心就使负载发热管烧断,我是较喜帮助别人(另称"自惹麻烦")的DIYer,就扛上了DIY高压线性可调电源了.

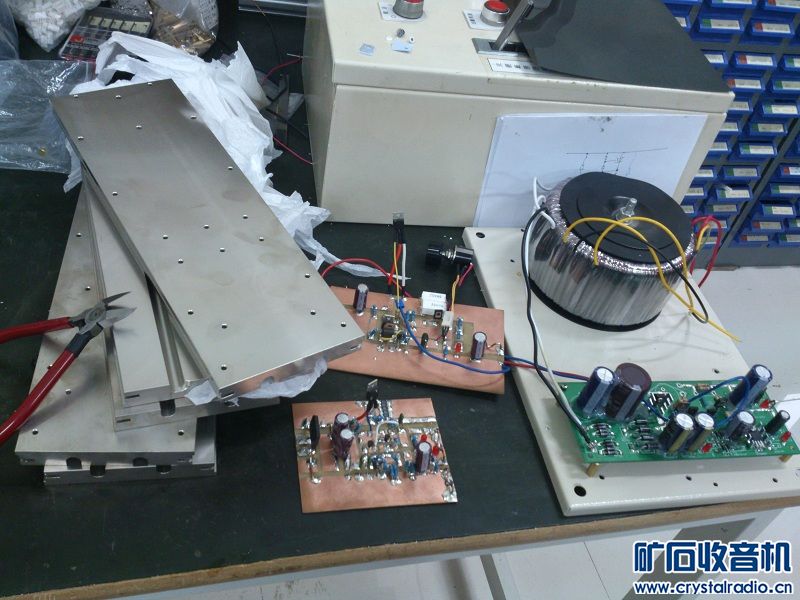

        网上查了很多高压线性电源资料,无奈之下,看到某文提到可用光耦悬浮给调整管供电可解决问题,于是就绘制PCB打样回来30大片,耗银700元,订做高个子小洞眼线性环形变压器<650W/副60V5A+60V5A/副28V1A>2个,又整了个全铝机箱和显示屏等.折腾到了元旦还没有搞定,主要为易烧调整管,后深究原因是模拟负载短路时,电源输出端电容充放电引起"过冲"使调整管在毫秒级时间内损坏,买了10个2SC5200(200W/17A200V)和10多个13007什么的全部烧完了.网上百度总共有十多款"高压线性调整部分我几乎试验过了.

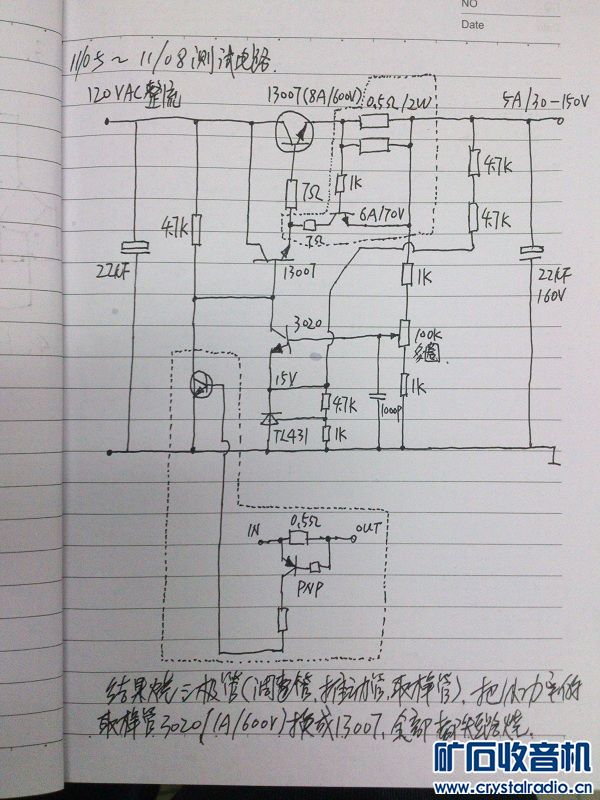

        我又翻出以前试做时曾失败的记录如下.另请问下老师,您这个电路在负载突变或频繁短路时会不会有烧调整管现像?

glff9

这个调节电压范围多少？

杨家大少爷

bg1trk 发表于 2018-4-6 21:04
您这个和我四年前做的胆机用串联稳压电源的思路不谋而合：
试制完成采用TL431和光耦的胆机用高压稳压 ...

老师,贴子前面那个带4N25电路截图并不是我原创,我没有那么高的能力.凡有空闲都会去试验那些"大师"们的电路,出了很多学费元件钱 特烦不靠谱的一些出书作者抄来抄去,都没有搭电路试验和记录就出书了,百度上好几本线性源名书上的"高压线性调压电路"都误人子弟时间,我有试做记录,在这我就不评它了.
老师玩的是高深的胆机,我是暂时没钱凑胆元件玩不上了,现主要饭碗在无刷电机和业余高频收发信机DIY,电台呼号BH7KHV广东.
要是早认识老师,就可以帮助老师试验电路,和进行PCB Layout,我作品虽然很丑人也很愚钝,但是我喜欢和热情去做.

杨家大少爷

glff9 发表于 2018-4-7 10:35
这个调节电压范围多少？

40-200V吧,取决于前面变压器输出电压.

glff9

杨家大少爷 发表于 2018-4-7 10:52
40-200V吧,取决于前面变压器输出电压.

用高压稳压管采样不是简单的多吗？

xiazai9999

好方法，有机会自己试试

heliu

杨家大少爷 发表于 2018-4-7 10:27
感谢老师不辞劳苦指正.在四年前的2013年7月我当时制做约40-120V/3A高压电源是缘于朋友实验"给发 ...

150V电压下，13007长点时间就能算0.5A的电流吧，你用了几个？
准备输出5A的话，不并联够10只难免会烧。

bg1trk

杨家大少爷 发表于 2018-4-7 10:49
老师,贴子前面那个带4N25电路截图并不是我原创,我没有那么高的能力.凡有空闲都会去试验那些"大师"们的电 ...

7区的HAM您好，我是BG1TRK。不是啥老师，喜欢瞎捣鼓而已。看到您用的电路和我以前做的差不多，感觉“亲切”，啰嗦了几句。

我那个电路做调试时也是烧了很多件，有源元件基本上都烧过。烧元件的原因现在回想起来大概有电路参数不合适和元器件体格弱两个因素。
电路参数方面，主要是317的防震电容选的不合适，某个状态下会引起震荡烧掉调整管。
元器件方面，调整管用过好几个型号，例如常用的8N60、IRF840之类的，有的参数偏弱、有的参数够强壮，但还是屡烧不止。最后换拆机的2SK2837才止住。下来总结，前面用的都是某宝上买的新件，不靠谱！还有过流保护的取样电阻，开始用的功率小，短路测试时容易出问题，后来换个2-3W的电阻就没事了。

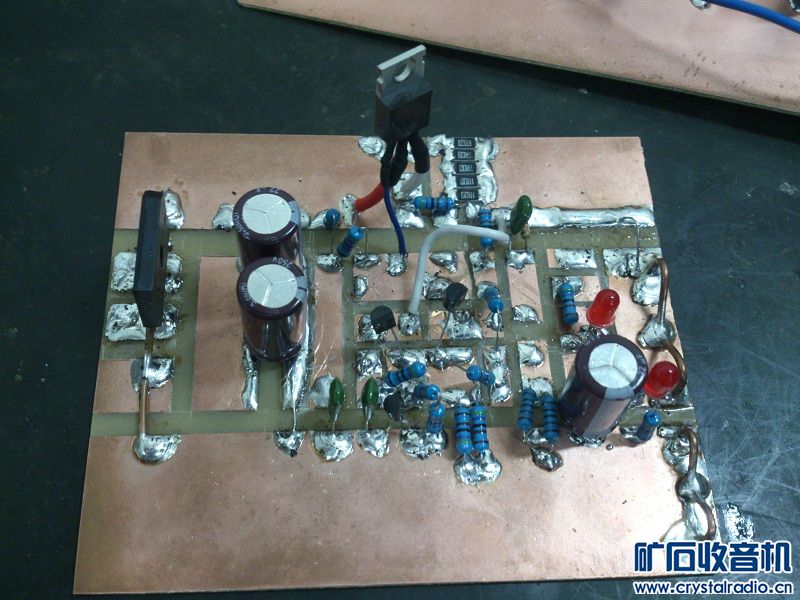

我那个板子调好后做短路试验，基本上不会出问题。调好后频繁短路测试时烧过一次调整管，后来再没出现过，把这归类于管子个体原因。总之经验是调整管一定要用正品，余量尽量留大些，我的最终参数是功率用到标称值的20%以下，可确保安全。虽然后来能做到不烧元件，但没解决温飘大的缺点，能飘个3-5V吧，反正用在胆机上不在乎这3-5V的温飘，没再继续改善。


你试验的电路，感觉光耦型号是个隐患。4N25是非线性光耦，不适合传输线性信号。具体影响有多大，没试验过不敢妄言，总之是个隐患吧。还有调整管上要反向并联一只保护二极管。我用的场管内置了这个保护二极管，您用的三极管里没有，带感性负载时调整管会有危险。您做的电源功率大，出问题的点可能与我遇到的不同，瞎啰嗦几句权当参考吧。

1996

一楼这个电路多半是拍脑袋想出来的，有种浓厚的课本味，另外网上未经过实验的电路，就不要打板了，理论分析，实验验证，试制，批量，你上来就打板这不妥妥烧钱吗

tulifei

长时间运行不知道电流电压是否怎么样

949722583

烧管我感觉应该是三极管抗瞬间冲击能力比场效应管差很多，可以采用多并调整三极管的方法解决，降低最大输出时每管的功耗，同时做好散热，多堆点料保安全。另外，你笔记上手画的过流保护部分与原理图不同，你手画的过流保护我看起不到保护的作用，短路时调整管继续工作，保护管旁路掉的推动电流被推动管完全补偿了而且还有富裕，因此调整管电流比短路前还大，肯定烧，调整管烧了后电流从推动管和保护管继续输出，再烧掉，你先把电路按照原理图搭好，再堆料，多并调整管，应该就不烧了。
