非常稳定的旋转编码器解码程序(C51源代码)

rsx9583

无情地抄袭一下

万能表

没玩过这个，有空试试。谢楼主分享！

dsdxcccj

谢谢楼主分享  收藏了

pcxwps

旋转编码器是改什么用的，常在工控中看见

lzuoxin

谢谢楼主分享  收藏了  有空时试一下

isoimg2130

   楼主这个思路挺好啊，高手就是高手，思路和菜鸟完全是两回事。。本菜以前一直是检测IO状态，甚至还用过（while（io变成高电平），如果编码器卡在那动不了，程序也就卡住了）从没想过要把检测的状态另外定义个值表示出来。脑袋转不过弯来。

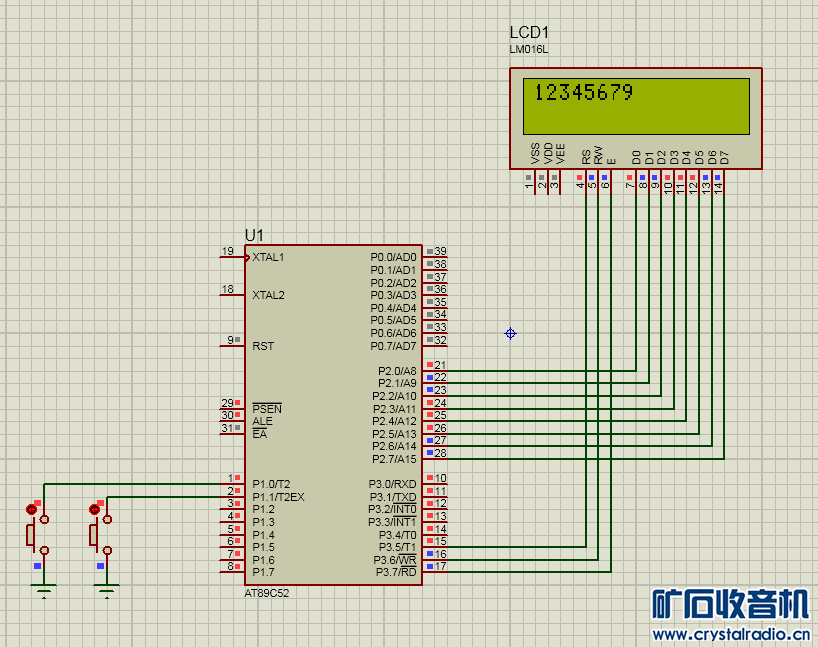

  没找到编码器，也没焊板子，自己用了两个按键人工模拟编码器仿真了一下楼主程序。发现有个问题，如果编码器转到一半又转回来，这个程序怎么触发？
我稍微改了一下，但是暂时没焊实物验证，只是手工模拟编码器仿真了一下。感觉稍微有点改进，如果编码器不是按设定的套路转动，那么就无效。
先贴上程序，望楼主指点。

1. #include "reg52.h"

2. #include "stdio.h"

3.

4. typedef  unsigned char        u8;

5. typedef  unsigned int        u16;

6. typedef  unsigned long        u32;

7.

8. sbit rs = P3^5;

9. sbit rw = P3^6;

10. sbit e  = P3^7;

11.

12. sbit bmqa=P1^0;                                                                  //编码器A引脚

13. sbit bmqb=P1^1;                                                                  //编码器B引脚

14.

15. u8 diyici,dierci,disanci;                                        //第一次值，第二次值，第三次值

16. u8 buzhou;                                                                         //步骤。用于检测三次不同的值

17. char chufa;                                                                        //触发

18. int zijia;                                                                        //消抖计时

19.

20. #define shichang 5                                                        //消抖设定时间，感觉编码器函数放在定时器里会稳定很多

21.

22. /*本人英文实在太烂，实在是不喜欢写个程序洋不洋土不土的。看此程序请用拼音看。

23.         实在看不懂，请看注释；再看不懂，本菜也没办法*/

24.

25. void yanshi(u16 hm)                                                           //延时函数

26. {

27.         for(;hm>0;hm--)                                                           //这里不需要精准，只要仿真的时候LCD能显示即可。

28.         {                                                                                //实际如果这样延时，LCD可能不显示

29.                 ;

30.         }

31. }

32.

33. void xiedizhi(u8 dizhi)                                                   //写LCD地址，时序请百度1602时序

34. {

35.         rs=0;

36.         rw=0;

37.         yanshi(1);

38.         P2=dizhi;

39.         yanshi(1);

40.         e=1;

41.         yanshi(1);

42.         e=0;

43. }

44.

45. void xieshuju(u8 dizhi)                                                 //写数据

46. {

47.         rs=1;

48.         rw=0;

49.         yanshi(1);

50.         P2=dizhi;

51.         yanshi(1);

52.         e=1;

53.         yanshi(1);

54.         e=0;

55. }

56.

57. void xianshi(u8 *shuju)                                                   //显示连续字符

58. {

59.         while(*shuju)

60.         xieshuju(*shuju++);

61. }

62.

63. void chushihua1602(void)                                         //初始化1602，

64. {

65.         yanshi(40);

66.         xiedizhi(0x38);

67.         yanshi(20);

68.         xiedizhi(0x38);

69.         yanshi(20);

70.         xiedizhi(0x38);

71.         yanshi(20);

72.         xiedizhi(0x0c);

73.         yanshi(20);

74.         xiedizhi(0x01);

75.         yanshi(20);

76.         xiedizhi(0x06);

77.         yanshi(20);

78. }

79.

80. void bmq(void)

81. {

82.         u8 a;

83.     if(bmqa&&bmqb)                                                          //如果编码器A引脚和B引脚都为高电平

84.         buzhou=0;                                                                     //清零步骤，防止转到一半又转回来也能触发编码器

85.         else

86.         {

87.                 zijia++;                                                           //消抖计时，单片机慢的话，可以不需要消抖

88.                 if(zijia>shichang)                                           //尽量把次函数放在定时器，可以精确消抖时间

89.                 {

90.                         zijia=0;                                                //清零消抖

91.                         a=(bmqa?1:0)+(bmqb?2:0);                   //把计算出的结果复制给a

92.                         if(buzhou==0)                                           //如果步骤为0

93.                         diyici=a,buzhou=1;                                   //那么把A的值复制给第一次检测IO的数值。步骤为第二步

94.                         else if(buzhou==1)                                //如果步骤为1

95.                         {

96.                                  if(a!=diyici)                                   //如果检测到编码器转动

97.                                 {

98.                                         dierci=a;                                  //把编码器计算出的值复制给第二次

99.                                         buzhou=2;                                   //步骤到了第二步

100.                                 }

101.                         }

102.                         else if(buzhou==2)                                //同上，如果编码器转动了

103.                         {

104.                                  if(a!=dierci)                                   //如果a不等于第二次

105.                                 {

106.                                         disanci=a;                                   //那么赋值给第三次。

107.                                         if(diyici==1&&dierci==0&&disanci==2)

108.                                         chufa=1;                                //如果三次结果同时满足上述条件，触发1号键

109.                                         if(diyici==2&&dierci==0&&disanci==1)

110.                                         chufa=2;                                   //同上，触发2号键

111.                                         buzhou=0;                                   //清零步骤

112.                                 }

113.                         }

114.                 }

115.         }

116. }

117.

118. void main(void)

119. {

120.         u32 a=12345678;

121.         u8 shuju[11];

122.         chushihua1602();

123.         while(1)

124.         {

125.                 bmq();

126.                 if(chufa==1)                                                //如果触发1号键

127.                 chufa=0,                                                           //清零触发，避免连续触发

128.                 a++;                                                                   //A自加

129.                 if(chufa==2)                                                   //同上

130.                 chufa=0,

131.                 a--;

132.                 sprintf(shuju,"%ld",a);                                   //把数字转换成字符串

133.                 xiedizhi(0x80);                                                //在这个位置

134.                 xianshi(shuju);                                                   //显示这个数

135.         }

136. }


复制代码

isoimg2130

   这个，复制上来注释就乱了，实际上注释的时候没这么乱的。。。
嗯，复制上去的注释还打错了几个字。

isoimg2130

这是proteus8.0仿真文件和KEIL程序。
仿真的时候，按编码器时序，把鼠标指针放在要按的按键上，但是不点击鼠标，按空格，然后按键按下去之后就不会复位，然后另一个按键操作和此相同，待两个按键都按下了，再按时序把两个按键依次再按一次，让按键起来（就是恢复高电平）。如果不按时序来按键是不会触发的

isoimg2130

  当然了，也可以设置小范围转动只触发1次，大范围转动触发转动了的次数，比如触发了5个脉冲，只触发1次，5次以上，触发5次。

changjianguo

isoimg2130 发表于 2019-8-19 17:24
楼主这个思路挺好啊，高手就是高手，思路和菜鸟完全是两回事。。本菜以前一直是检测IO状态，甚至还用过 ...

欢迎交流，原程序只有2种有效状态(正转和反转)，其它状态(停转或乱转)都作为无效状态，也就是不能正常解码的，直接返回0

电憨憨

工控的路过，编码器在工业控制中最常见的，一般都是PLC或者伺服中，普通单片机用这个太麻烦了

isoimg2130

changjianguo 发表于 2019-8-20 09:22
欢迎交流，原程序只有2种有效状态(正转和反转)，其它状态(停转或乱转)都作为无效状态，也就是不能正常解 ...

  知道啊，那如果转到一半再转回来呢。。

isoimg2130

电憨憨 发表于 2019-8-20 09:25
工控的路过，编码器在工业控制中最常见的，一般都是PLC或者伺服中，普通单片机用这个太麻烦了

          啊（二声）？ 普通单片机也不麻烦啊，当然了，前提是程序得写好。。

gxg0000

isoimg2130 发表于 2019-8-19 17:24
楼主这个思路挺好啊，高手就是高手，思路和菜鸟完全是两回事。。本菜以前一直是检测IO状态，甚至还用过 ...

这个编码器能用，名称MOTOR-ENCODER

isoimg2130

gxg0000 发表于 2019-8-20 12:59
这个编码器能用，名称MOTOR-ENCODER

也可以，发现不是转一下的。中间要暂停，不然不知道转了多少次。。不知道怎么设置才能让电动机不要慢速启动。只能抓取刚开始的波形，不然等他转了不知道多少次再抓取的话，又验证不了程序是否正确。。仿真完，我看下找个板子弄上编码器实物测试下。。。

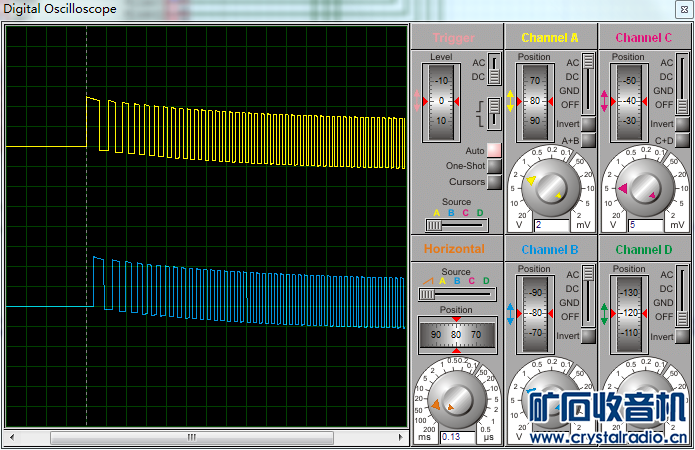

仿真图如下： 上两张是正反转波形。 将就看下就好。
下面的是刚启动波形和启动一段时间后的正常波形
