矿机初学者进来交流，前辈请进来指教

sandan

最近没事在学做矿机，很简单的事也忙了几天，最后关键还是天线最重要。

个人感觉最好有条件，上设备：信号发生器、高频毫伏表、手持电桥、示波器、万用表。有工具就能马上知道那里不对。

业余爱好量力而行，但最起码必须买个玩具表用用。

最好做矿机前先装个最简单的中波信号发生器，配合玩具表可以方便很多，搭好矿机电路，天线不一定在工作台旁，或者要到外面试机，来回修改很吃力。

有了简易发生器，就能对比电路的灵敏度好坏，频段范围是否正确。再说现在不是每人家里都有较好的中波信号，尤其是老年朋友外出不便。这样也能在家里玩矿机。


下面的中波发生器是坛友提供的，但原创者或许没说明，我也走了弯路。

这个发生器很简单：可输入音频，用收音机或矿机收听，




装好后可用玩具表来观察实际发射频率，就可以确定矿机的接收频段是否在中波范围内，也好给矿机标定刻度，方便调台，要不是收不到广播的。

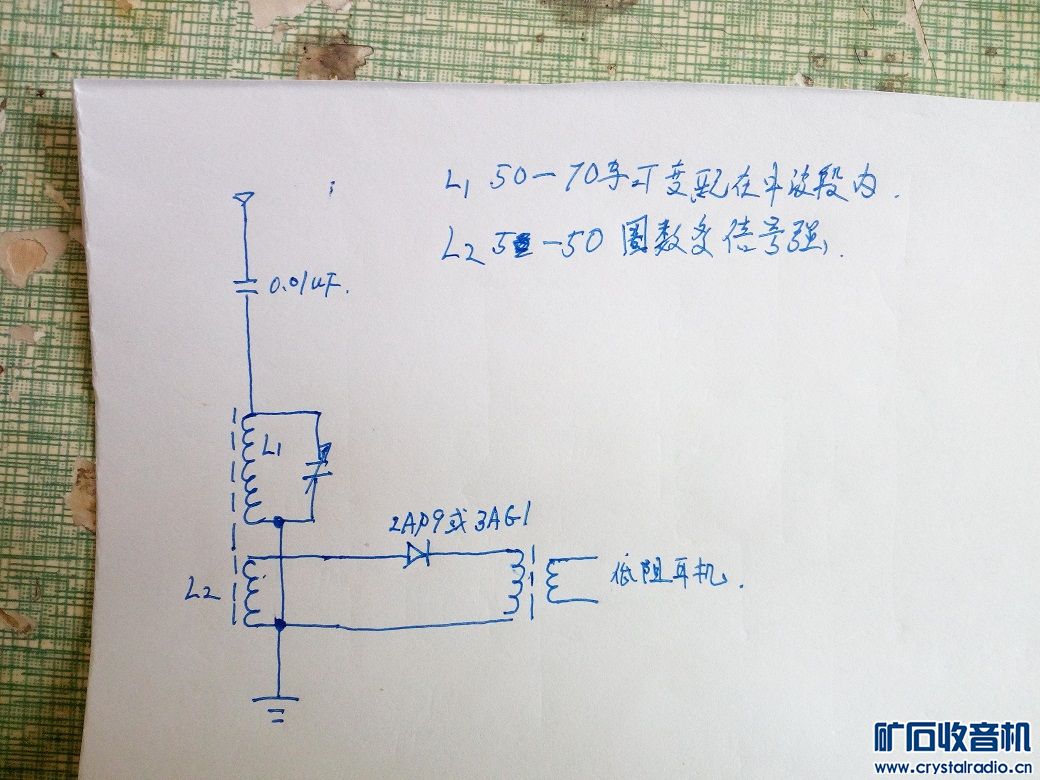

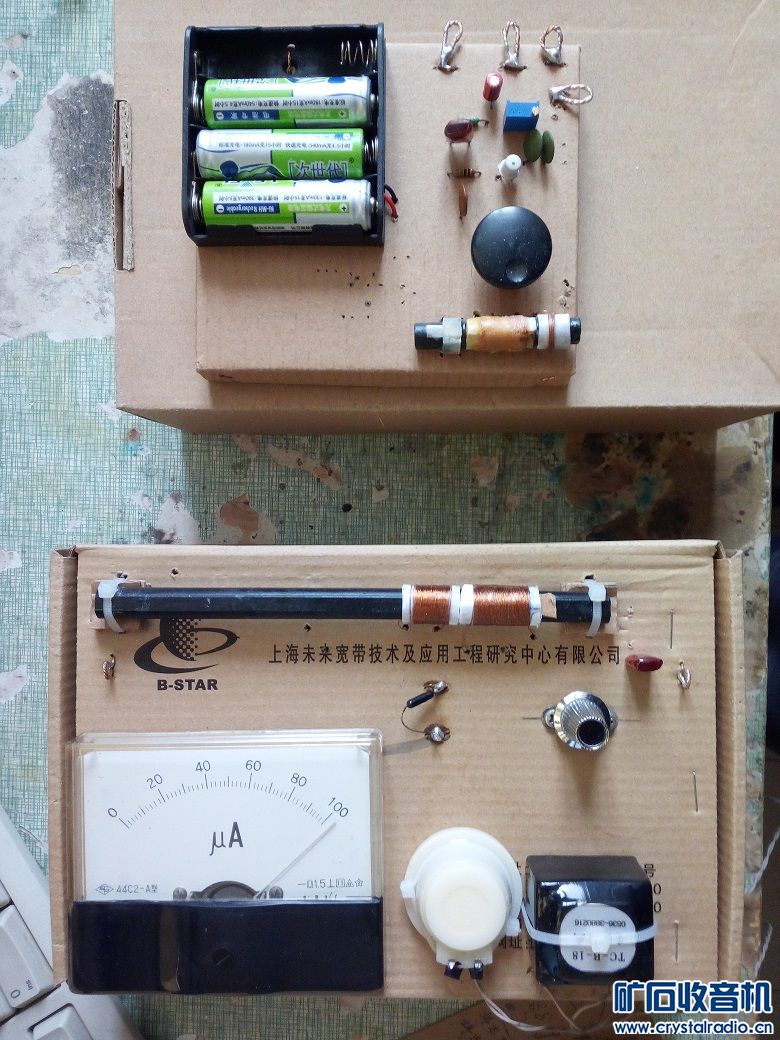

矿机先做最简单的，用磁棒会比空心线圈好点，上手简单快捷，L1是与可变电容确定中波频段范围，L2圈数少感应电压低，圈数多灵敏度也就高。




装好后可用信号发生器对者距离远近，来判断矿机的灵敏度好坏，不行再修改，这样可保证拿到外面试机一次就成功



太近就会爆表，也就是如果在电台旁，拿个二极管和高阻耳机就能听广播一点一不夸张，

离电台远了，那就要靠：
1、天线，  2、高阻耳机，3、检波二极管。没有好信号，高阻耳机和二极管等于0，有了强信号就是用普通整流管也能听广播，而信号小时就得2AP9或3AG1等等加高阻耳机才行。

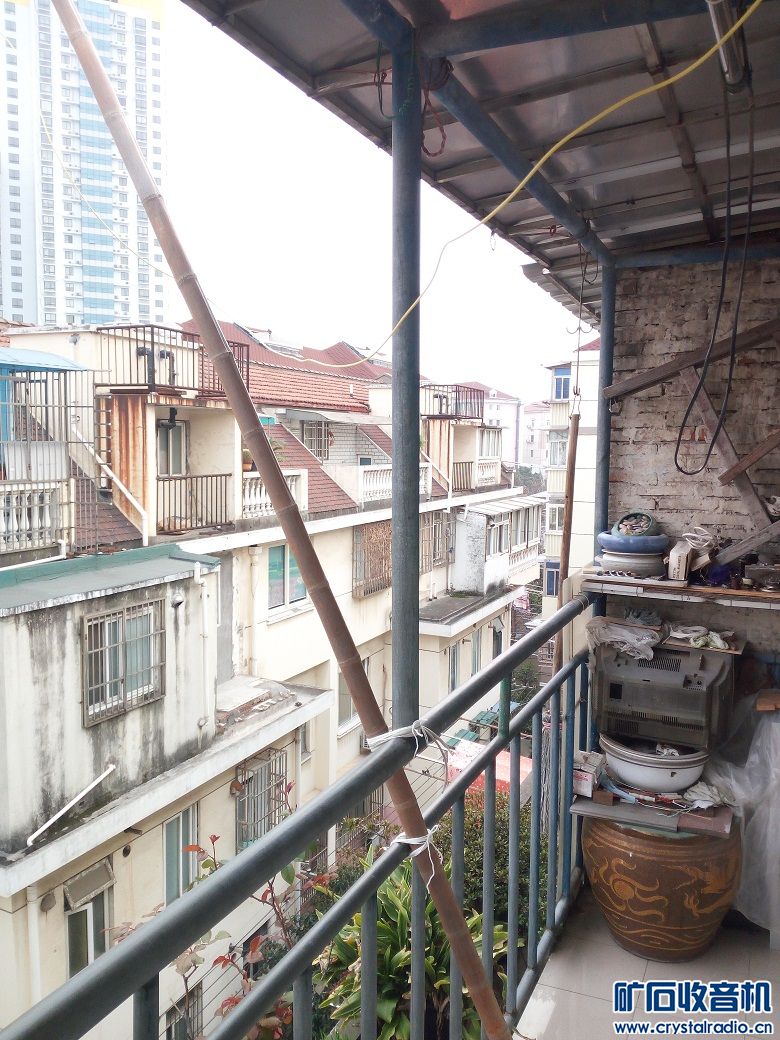

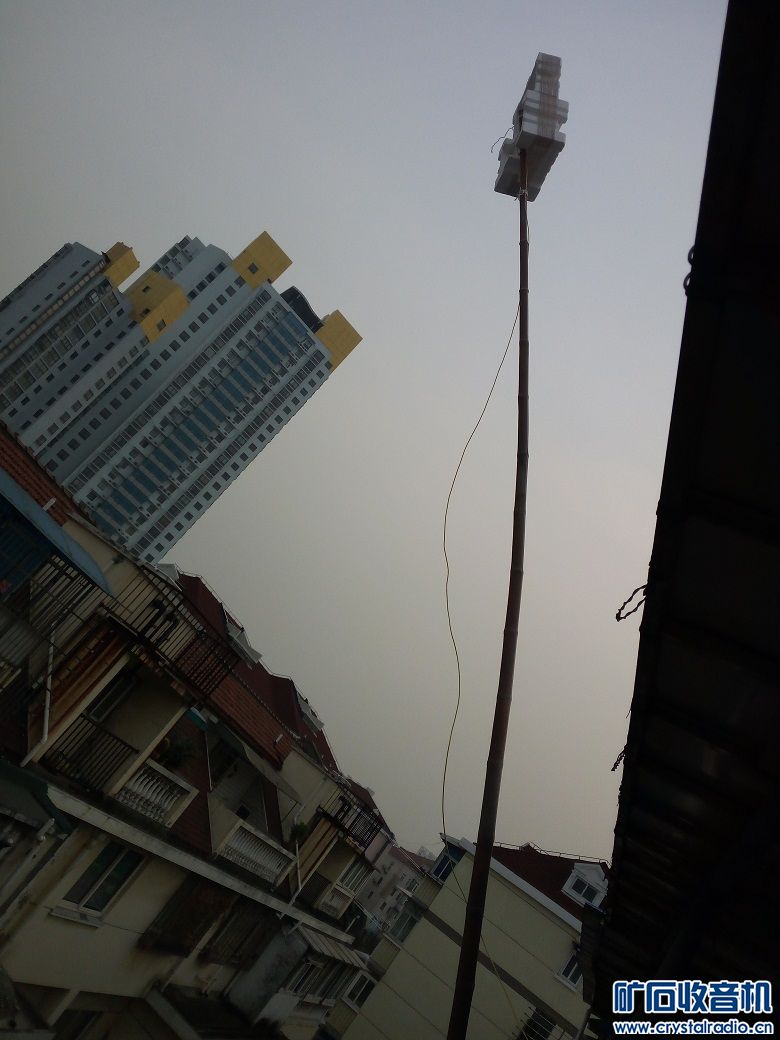

天线开始是阳台内水平来回拉了20米，也没收到，后用4米竹竿垂直到室外，马上有就能收到，声音也不错，上海经济台、央广、江苏人民等。







增加L2  其它条件不变，灵敏增加了

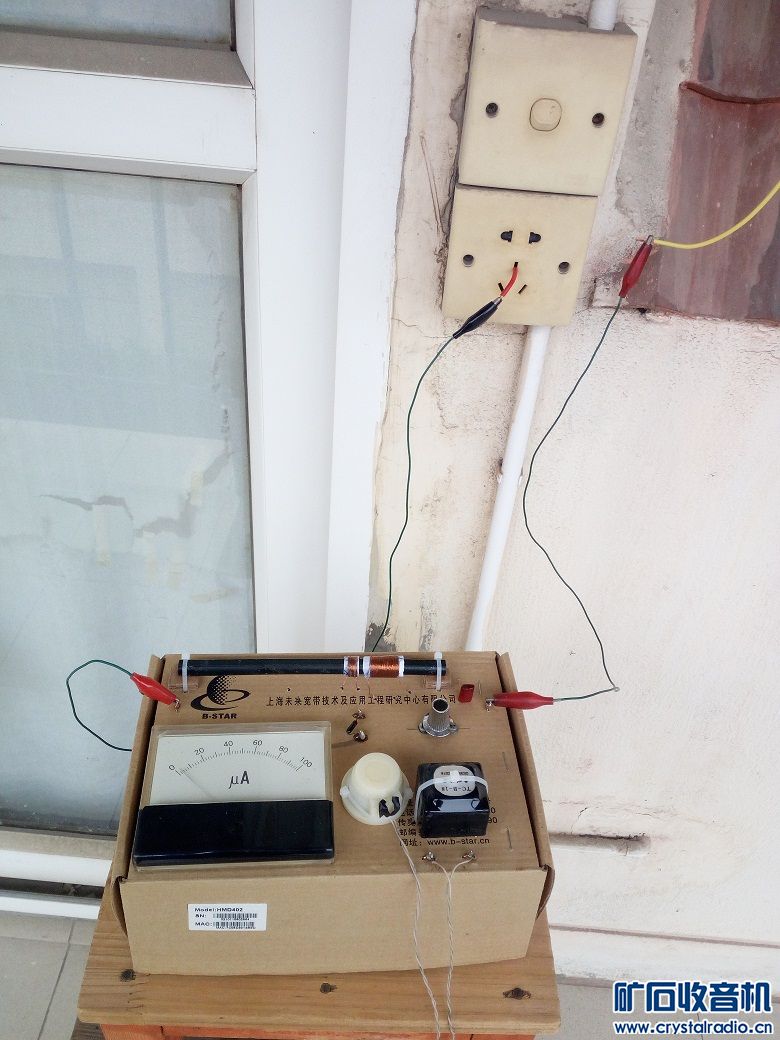

天地线之间可用高频毫伏表确认是否能收到广播，也可用玩具表来定性。


这样的强度是收不到的，


这样的强度是OK




没有想到高档点的100K 表确不能定性（UT71A 实际2M也能定性，但在这里不行）






检波二极管很神奇（玩矿机的都知而不一定需要，玩表的不一定都知而可能是需要的）

llllllxing

又一个喜欢折腾矿石机的朋友，支持折腾，折腾快乐。玩矿石机，只要收到台就是成功的开始，以后怎么玩，完全可以随机应变，越玩才会越有经验。活动矿石也罢，二极管也罢，场管也罢，反正是有得玩就行。今天下午在加工管子，加工出线槽，方便绕线圈。

sandan

llllllxing 发表于 2018-3-24 14:43
又一个喜欢折腾矿石机的朋友，支持折腾，折腾快乐。玩矿石机，只要收到台就是成功的开始，以后怎么玩，完全 ...

谢谢版主的指导和加分

安庆矿友

矿机从简单的开始，进而理论再实践再理论和实践，不断的成长
每增加一个电台和增加电流都是惊喜，这也是做矿机的乐趣

sandan

安庆矿友 发表于 2018-3-24 15:08
矿机从简单的开始，进而理论再实践再理论和实践，不断的成长
每增加一个电台和增加电流都是惊喜，这也是做 ...

是的

谢谢


这只是个起步，可大概找到感觉，后面各方面的精细化，那就要投入更多的精力和财力（量力而行）

sandan

CZ黄进武 发表于 2018-3-25 18:00
我也是在信号发生器上动脑经的

就是这个图，我是在坛内看到坛友发的，他做的工整漂亮（已做好成品），但没说这图有问题，

这图上的K1合上，是不可能产生音频的，频率是由可变电容和L1、L2 决定， 1uF和0.01uF 在这里是通交流作用。或许写书的人也是借用图纸的。

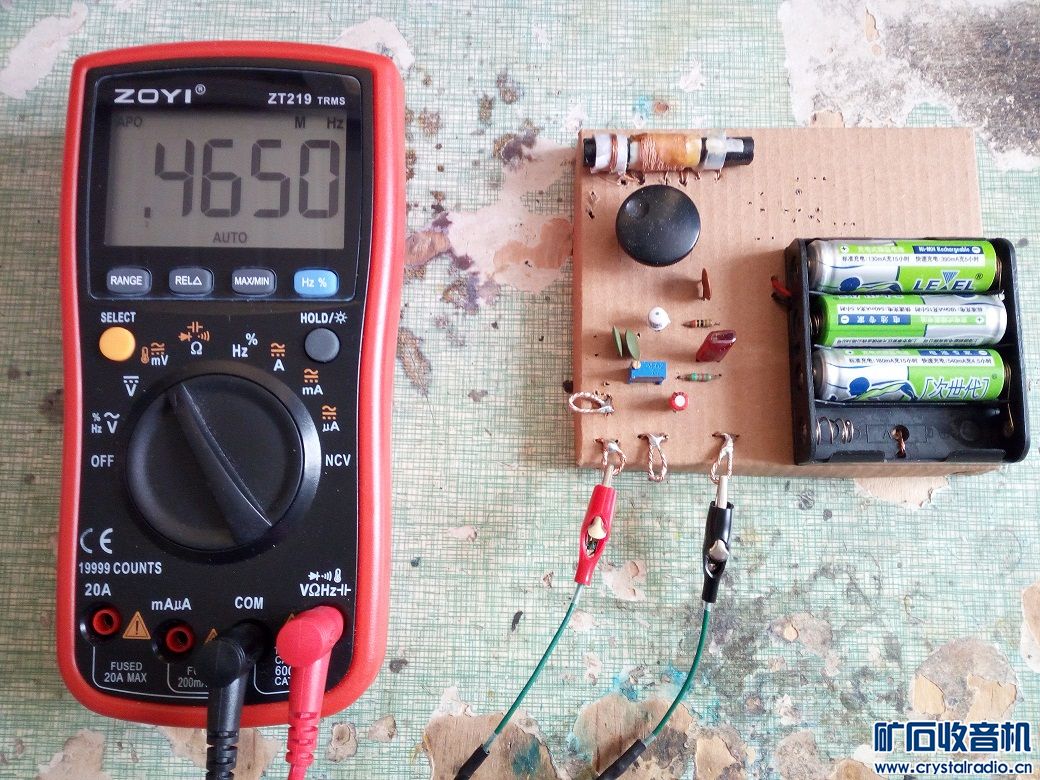

这个发生器很简单，也稳定，调好偏制电流（不到1mA，没有波波可用表测输出信号电压调到最大），1.5V---6V改变供电电压等于改变输出功率，偏制不再用调，管子原用3AG1，也可用3CG等等现代的PNP 硅管，其它都不用变。

在家里调试矿机和收音机不错。

sandan

CZ黄进武 发表于 2018-3-25 18:00
我也是在信号发生器上动脑经的

你如方便的话，请发这本书的说明拍照发来分享，谢谢！

我是不懂电路的，只是喜欢修东西。还好有示波器和土制高频表，要不我这外行也不知道有问题。

sandan

CZ黄进武 发表于 2018-3-25 18:00
我也是在信号发生器上动脑经的

http://www.crystalradio.cn/forum ... &extra=page%3D5


我是看他做的很成功，照他学者做的。

sandan

CZ黄进武 发表于 2018-3-26 06:26
应矿友的要求

谢谢

我先看看。

sandan

CZ黄进武 发表于 2018-3-26 06:34
我也是用信号发生器把矿机台向高灵敏度

你这个做的好！我那个是搭着临时玩玩，连电路板都没有，太难看了，拿出去要被人笑死了。


我一直喜欢简单做事，感觉这个简单稳定，所以推荐给少设备的朋友用用，有了它可简单调试矿机和收音机，尤其是矿机用它对比各种方案的差异，确定后再装好的矿机拿到外面试机一次OK。要不来回试机太吃力了。

sandan

CZ黄进武 发表于 2018-3-26 07:15
您的方向对的。
我的信号发声器是成品改的。

谢谢指导！


看来那书作者的电路，不是他自己设计的或者没试验过，1--2是音频输入，无法输出，合上开关（1----100Uf）都不可能产生音频（也有可能是我没做好），1--2可以输入音频（音频信号、收音机输出、手机耳机输出等等），这样在矿机或收音机里能听到音频

luckygod

不错，这就是成长的开始，你会漫漫成长的

sandan

CZ黄进武 发表于 2018-3-26 08:24
您的地线不好玩

上海居民家里没有暖气管道，供水管是非金属的，只有煤气管是金属的（在4楼）。我又在顶楼（5楼），天线方便地线就不便了。

我是贪简单方便，试出声音就可以了，不会再升级去精玩的，以后再看到有好的电路，最多再搭电路试机，能出声音就放下了。

sandan

CZ黄进武 发表于 2018-3-27 06:26
您是上海的，失敬，失敬。我90年到2000年在上海做过十年生意。
我说地线是图上的连接不行。

谢谢！


我这图乱画不正规，

我L1、L2都是接地的，L2不接地没有声音，你再说详细点，我还是没明白那了不对，看看简单，再一改变会出更好的效果（当时人我，自己会看不出），谢谢指点一下。

sandan

CZ黄进武 发表于 2018-3-27 07:31
答案在（俩个双回路矿石机哪个好玩）的第2图。

昨天看你回帖，我当接地不对，没看到你的帖子抱歉！

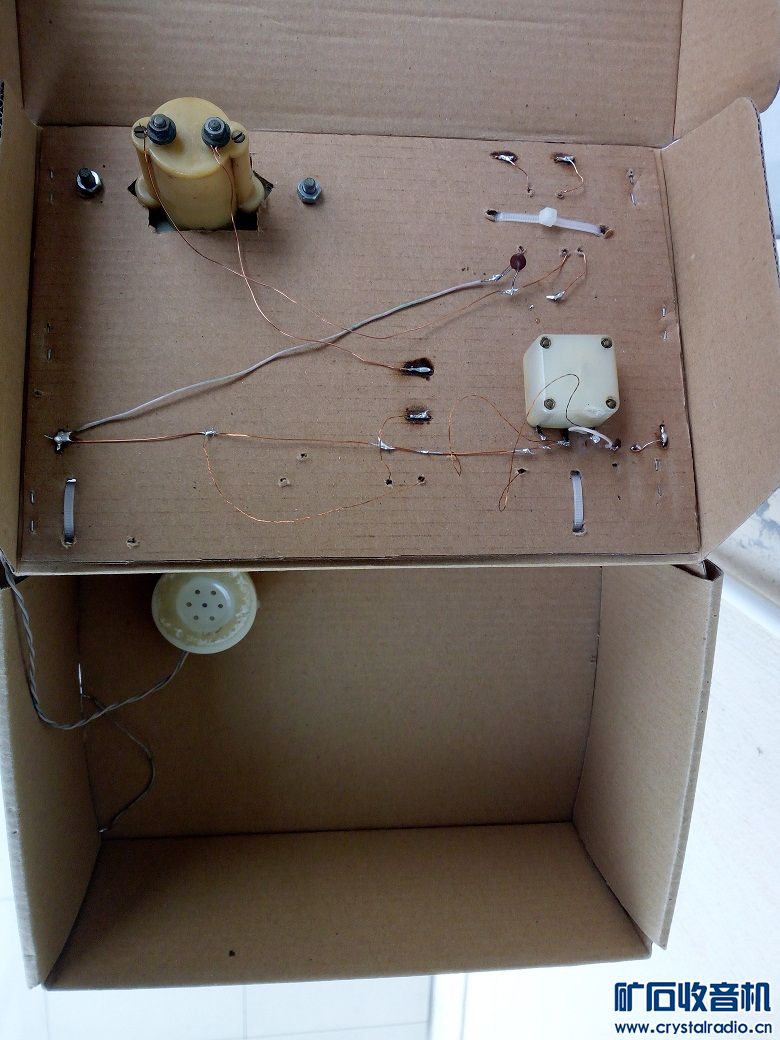

我用纸盒就是可方便我乱试，我电路真的看不懂，在纸盒上反复试了多个图，

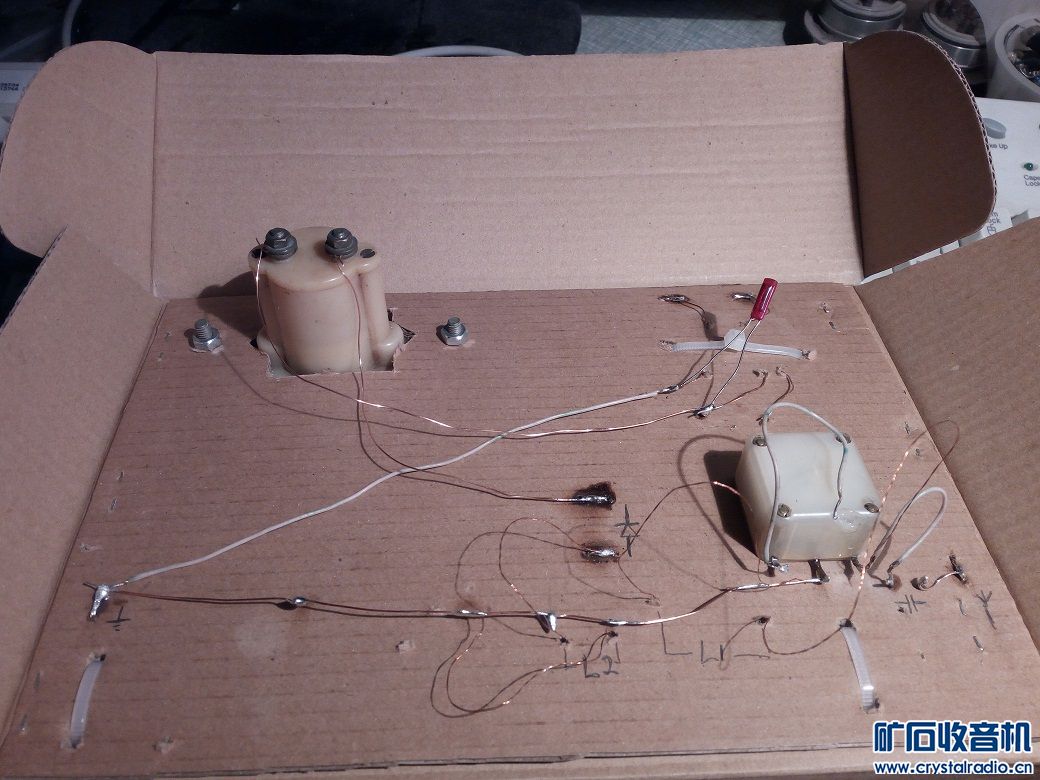

最后感觉L1和可变接接天线，L2 输出效果好点，L2 圈数多输出也强，所以我上了二个不同L2照片。

怪不得那些前辈，L1、L2都是抽头更多的圈数，组合调节信号更好


也试了几种双二极管的不同接法，效果？看来还是L1、L2上不同搭配效果明显。
