RTL2832u+r820t2 Q通道改制接收0-30Mhz短波的方法

disremember · 发表于 2018-2-20 16:48:29

2018春节前购进了一个tvb电视棒，芯片是rtl2832u+r820t2，然后春节期间网上搜集无线电高人几年前发表的改制方法，有国人的，也有老外的，经过不懈的努力终于成功改好了，本人使用的是最简单的方法，现斗胆共享给大家，主要是还我一样的新手们，希望一起学习和探讨无线电基础知识，老手们勿见笑！

1.购置的tvb电视棒:

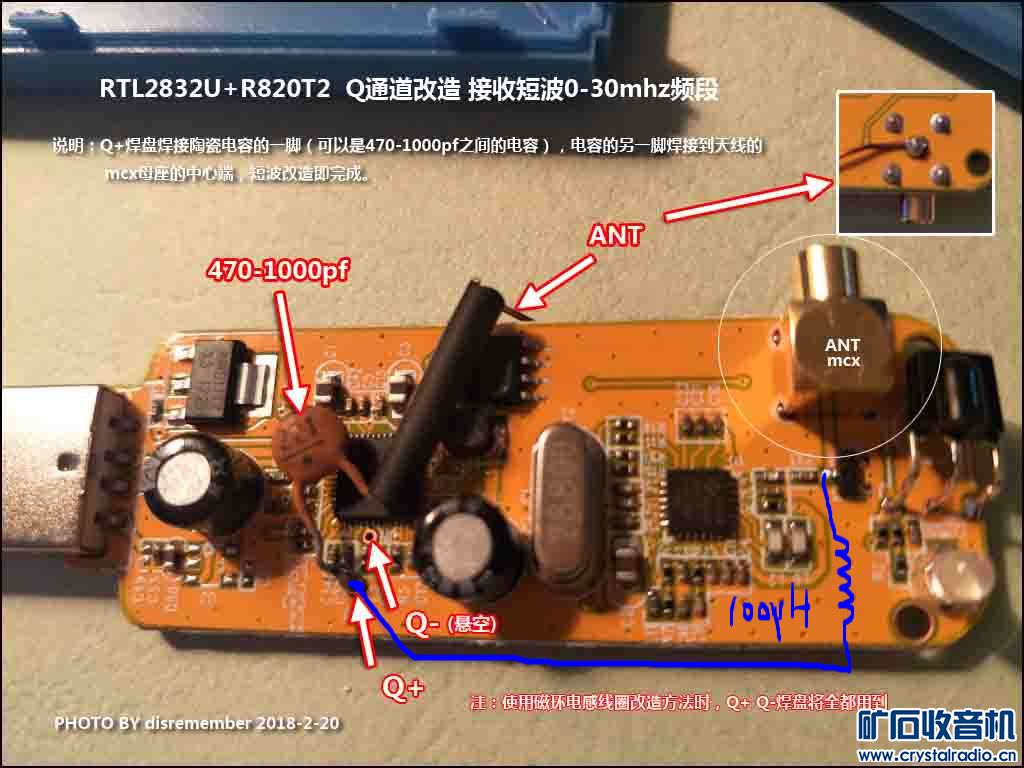

2.经过Q通道改制的实物线路图:

以上改制后，在SDR#软件里需设置为Q通道接收，即可接收0-30mhz的短波信号了。

已经接收到的信号有：

1. WFM 87-108mhz    调频立体声节目;
2. NFM  136 - 147mhz VHF对讲机通话;
NFM  400 - 470mhz UHF对讲机通话;
3. Air AM 119.700mhz 航空通话;
Air AM 120.600mhz 航空通话;

4.          1090mhz  航班信息接收，结合google地图观察飞临附近空域的飞机情况;

5.  0-30mhz的短波无线电电台广播;

6.  监听业余无线电爱好者频率:
   7023khz    CW发报
   7025khz    CW发报
   7050khz    HAM呼叫
   14270khz HAM呼叫

补充内容 (2018-3-16 23:31):
补充：外接天线使用的是23米长线（利用废旧的超五类网络线），没有接balun，准备过完年后够进一个9:1的bulan，再试试效果如何

补充内容 (2019-6-5 02:57):
附一个使用磁环的短波改造方法

618975@163.com · 发表于 2018-2-21 23:05:33

本帖最后由 618975@163.com 于 2018-2-21 23:18 编辑

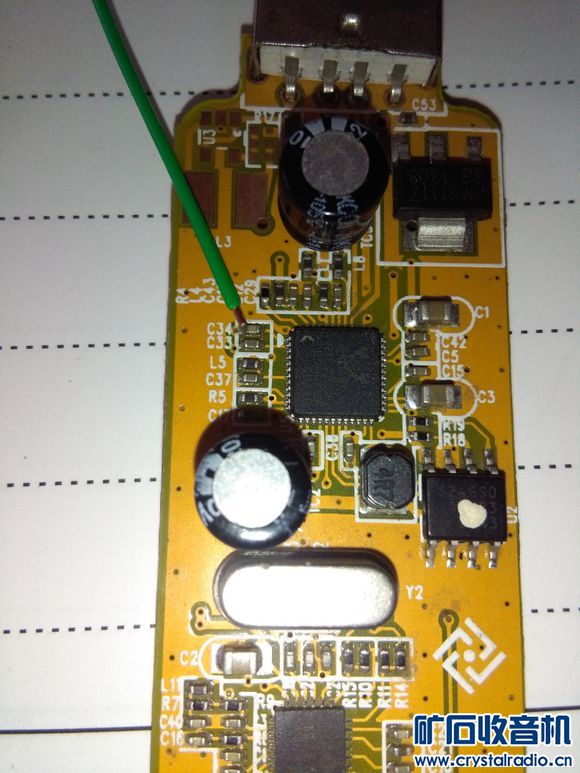

我改造的是I通道，在C34串联一个100-1000pf的瓷片电容，引出一根线接5米-20米的一根导线做天线效果非常好

Q通道也试过效果不怎么好

disremember · 发表于 2018-2-20 16:53:40

补充：外接天线使用的是23米长线（利用废旧的超五类网络线），没有接balun，准备过完年后够进一个9:1的bulan，再试试效果如何。

peiguoqing · 发表于 2018-2-20 18:17:29

高手，赞。

这东西噪音太大，时间长了，耳朵嗡嗡的，

我看有装个软件改成扫频仪的，很不错，就是不知道怎么装软件，
有个帖子有个连接，但是，我没有安装成功，唉，可惜了这么好的东东

dzb · 发表于 2018-2-20 20:34:49

支持技术贴，这样改造之后对I通道是否有影响呢？

pc128 · 发表于 2018-2-20 20:50:17

200MH到400MH不能接收吗？

disremember · 发表于 2018-2-20 21:45:55

dzb 发表于 2018-2-20 20:34
支持技术贴，这样改造之后对I通道是否有影响呢？

不会有影响I通道，因为只对Q通道进行改制.

disremember · 发表于 2018-2-20 21:47:59

pc128 发表于 2018-2-20 20:50
200MH到400MH不能接收吗？

当然可以接收30mhz以上的无线电波，请仔细看我的帖子，上面有说明.

disremember · 发表于 2018-2-20 22:17:04

本帖最后由 disremember 于 2018-2-20 22:18 编辑

peiguoqing 发表于 2018-2-20 18:17
高手，赞。

这东西噪音太大，时间长了，耳朵嗡嗡的，

   不不，我这里接收信号挺好的，尤其是FM调频立体声节目的立体声效果甚至比收音机都好；

   当接收短波时，尤其是接收业余无线电爱好者通联的单边带信号时，需要认真的制作天线，制作短波外接天线方法网上有很多；

   我想你的噪音大可能有两方面原因，一是没有拉外接天线，或者天线制作的不合理，二是SDR软件设置有需要调整的地方，例如频宽、采样率、以及拍频等参数设置，我接收短波的效果很好，声音响亮且无杂音，有时间我发段视频你看看，真的很好。当然，有的短波电台噪声很大，这应该是因为我做的天线不是专业的，它不能兼顾不同波长，并且我的天线也没有加BULAN，因此接收效果也不是最好的，但目前是能满足业余爱好者的需求的。

   最后，很高兴认识各位同道中人，今后的日子里我们一起研究学习无线电知识吧；


   全部问题回答完后，想请教下您，您说的扫描仪是什么，做什么用的？望请指教。

skyrusher · 发表于 2018-2-21 09:08:22

提示: 作者被禁止或删除内容自动屏蔽

peiguoqing · 发表于 2018-2-21 10:06:52

好像叫SDRsweep，就是简易频谱仪的意思。
这台SDR，软件可同时扫描的范围很小，但是用那个软件，可以调整很大的扫频范围，比如1M------100MHZ

可以当频谱仪用的

peiguoqing · 发表于 2018-2-21 10:12:51

我的那个是这样改装的。主要考虑：
进820T的是27MHZ以上的高频信号，而进入2832Q通道的是低频信号，用电感稍微隔离一下。

disremember · 发表于 2018-2-21 20:52:29

peiguoqing 发表于 2018-2-21 10:12
我的那个是这样改装的。主要考虑：
进820T的是27MHZ以上的高频信号，而进入2832Q通道的是低频信号，用电感 ...

我一直不明白电感是如何计算的，比如要阻止30mhz以上的高频信号应该用多大的电感，如何计算出来，以后有时间请教教我吧。。。

BG3FYK · 发表于 2018-2-21 22:25:48

SDR在百度太难找了楼主能分享一个吗？

disremember · 发表于 2018-2-21 23:25:41

BG3FYK 发表于 2018-2-21 22:25
SDR在百度太难找了楼主能分享一个吗？

可以，留下你信箱.
