有谁见过这样形式的Q表

gxg0000

玩矿机，高频Q表的重要性不言而喻，有谁见过或仿制过采用衰减震荡法测量线圈的品质系数的方法。


补充内容 (2019-1-14 10:05):
多谢99版主加章

补充内容 (2019-8-2 20:21):
升级版点击这里 http://www.crystalradio.cn/thread-1613531-10-2.html

补充内容 (2021-4-8 14:09):
增强版点击这里http://www.crystalradio.cn/forum ... ;extra=#pid23237736

补充内容 (2024-7-31 17:15):
矿机专用LC谐振表点击这里http://www.crystalradio.cn/forum ... =2076124&extra=

gxg0000

本次对衰减法高频Q表（增强版）软、硬件做了很大的改动，将供电电池集成到PCB上，使仪表结构更加紧凑，进一步放宽了测试频率的范围，同时降低了被测线圈的最低可测电感，具体情况如下：
1.主控单片机芯片升级为ATMEGA88，主频速度提升至24MHz，单片机端口的最高有效计数频率升至9.6MHz
2.高速比较器升级为MAX9012，传输延时由原来的10ns降为5ns，测量范围频率上限由2.5MHz扩展至10MHz
3.信号放大部分采用集成高速运放AD8051替代原来的分列元件，频带延伸至10MHz以上
4.被测线圈的最小可测电感量进一步下降到10uH
5.程序算法与硬件同步修正
6.高频Q表由外部供电改为内部供电，单节18650锂电池集成在仪表内部的电路板上，同时18650锂电池带充电保护装置，使用更为安全和方便

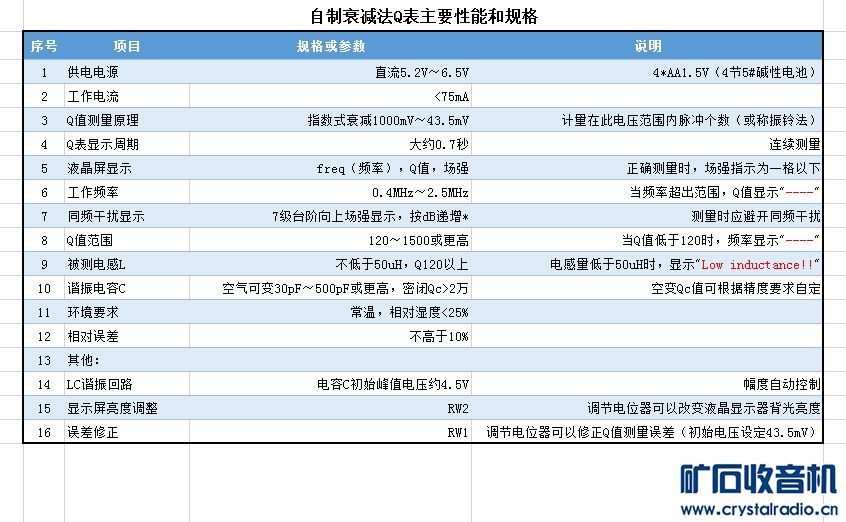

通过以上改动后，新版与老款使用方法完全一样，以下为增强版高频Q表的指标汇总：

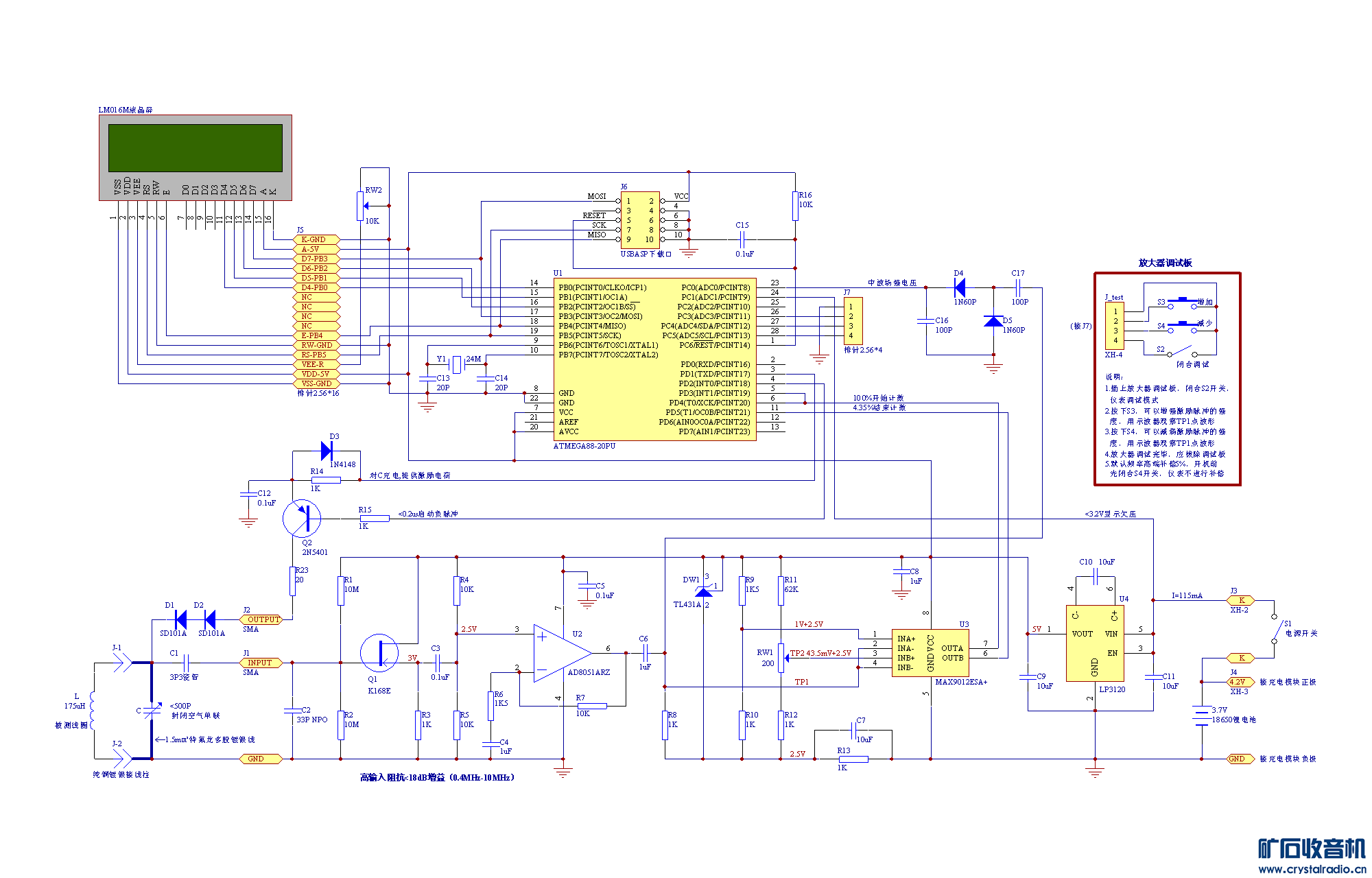

高频Q表原理图：

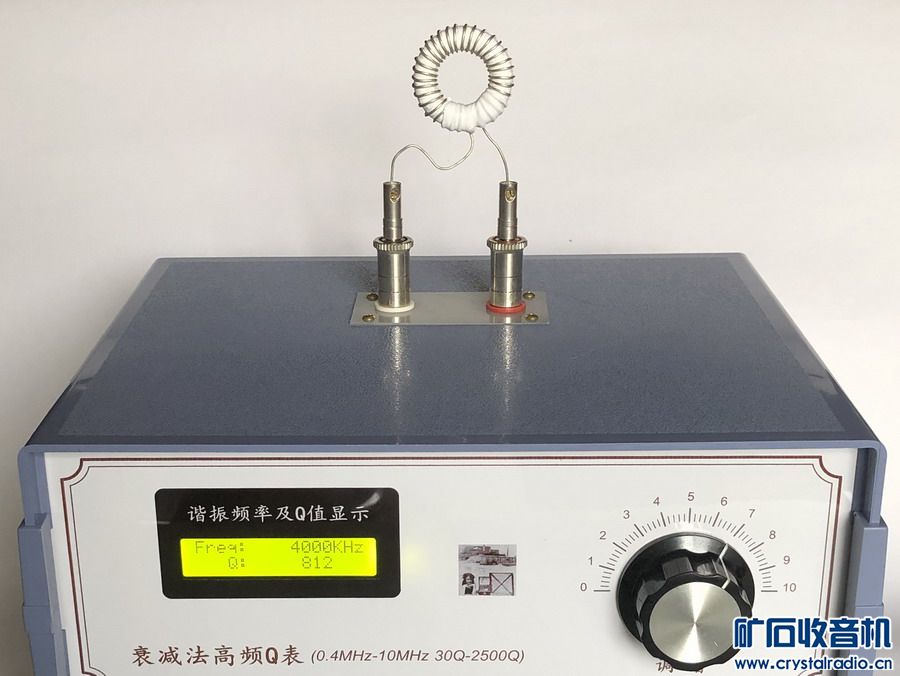

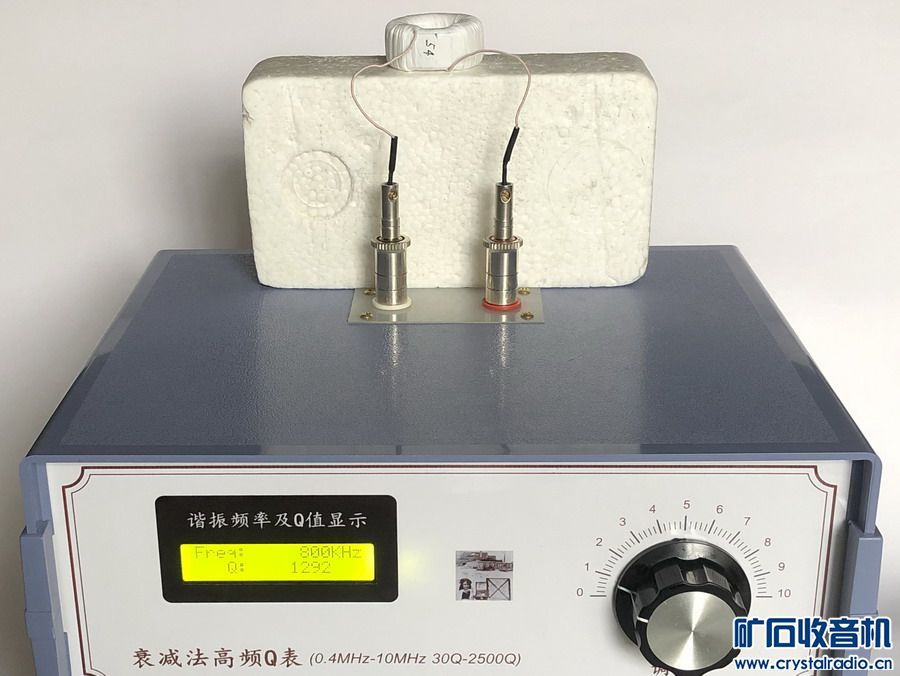

高频Q表外部效果图

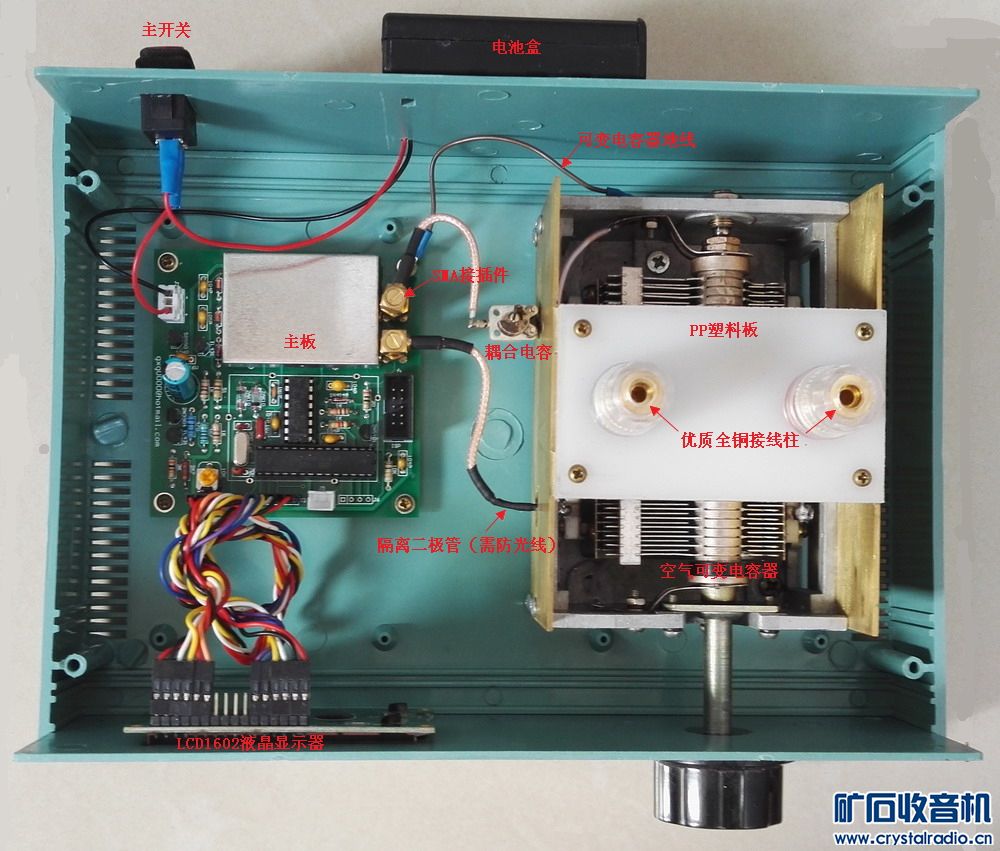

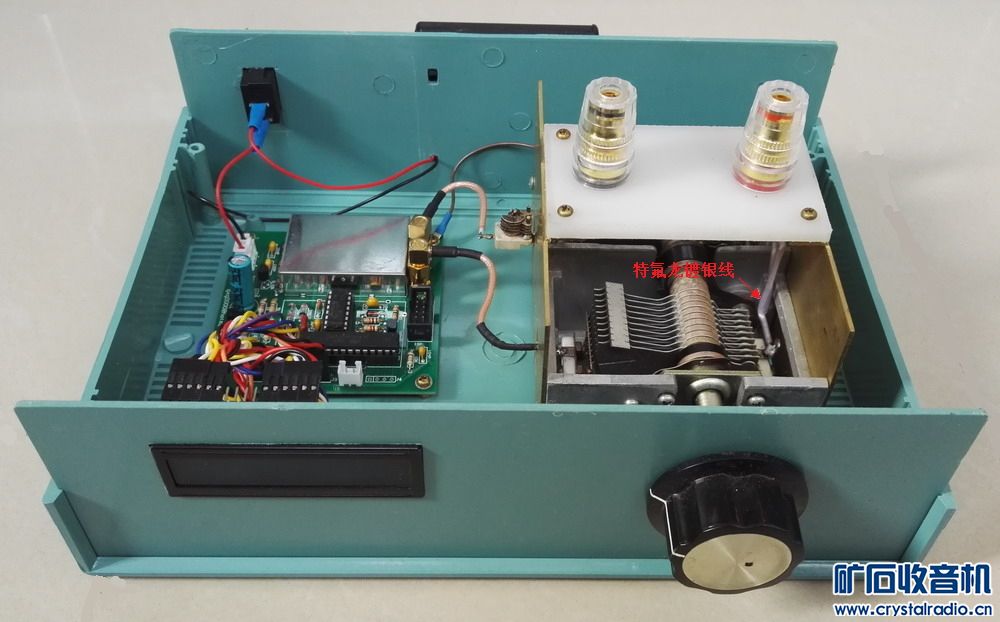

内部布局图

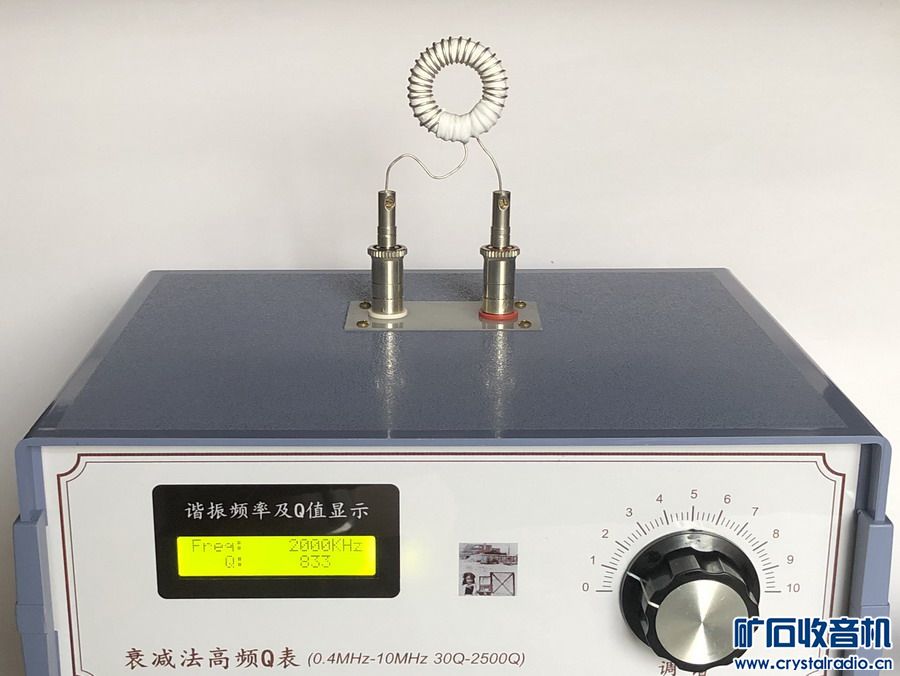

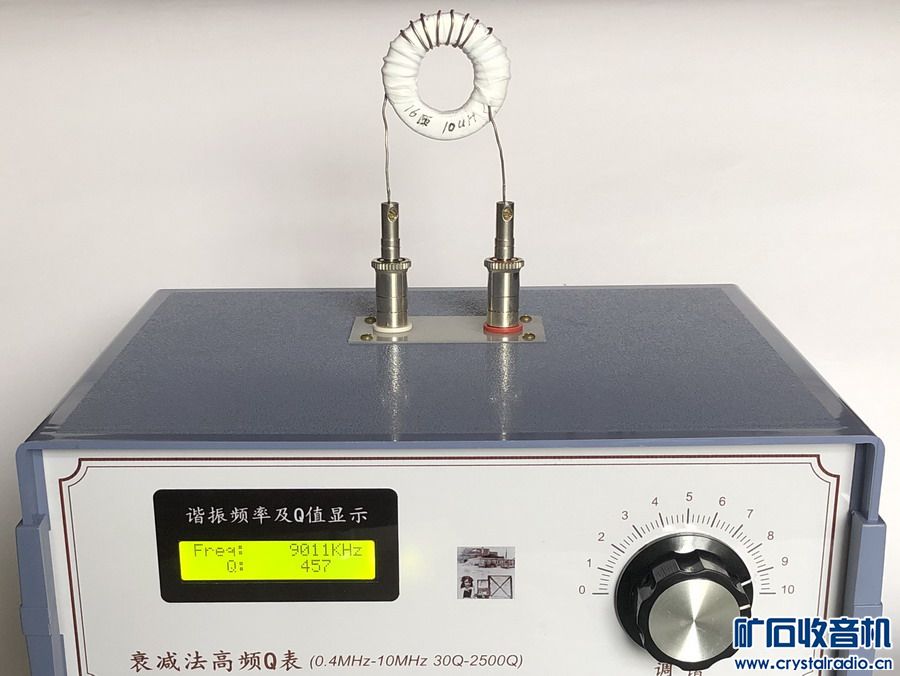

增强版高频Q表的实际测量的数据如下：
R40C1，45MM窄磁环，φ1MM单股镀银铜线，16匝，电感量10uH
3.0M    4.0M     5.0M   6.0M          7.0M    8.0M    9.0M    10M
566Q    578Q    583Q   579Q   538Q    511Q   457Q           404Q
其中三点的实测数据；




R40C1，37MM窄磁环，φ1MM单股镀银铜线，32匝，电感量26uH
2.0M    2.5M    3.0M   4.0M    5.0M    6.0M
833Q    851Q   844Q   812Q   750Q    699Q
其中三点的实测数据；




R40C1，37MM厚磁环，李磁线0.04x270股，54匝，电感量153uH
750KHz   800KHz   900KHz   1.0M           1.1M     1.2M    1.3M     1.4M    1.5M    1.6M    1.7M
1288Q    1292Q     1290Q    1283Q   1267Q   1247Q  1224Q  1198Q  1168Q  1142Q  1114Q
其中三点的实测数据；




增强版高频Q表的测试工作得到了远在海外麦老师的大力支持，以及矿坛前辈的扶持，在此再次表示感谢他们！
以下为mak1939老师的测试数据表，做的很专业：

DIY Ring Down Q Meter Test Record- 2.zip (28.94 KB, 下载次数: 417)

2021-4-8 13:55 上传

点击文件名下载附件

关于周边环境干扰对测量结果造成影响的说明：
高频Q表的与普通收音机前段部分本质上是一样的，都是LC调谐回路与高频放大器相连接，所以很容易引入电磁干扰，中强等级的干扰可以观察液晶显示器上场强指示发现，较弱的干扰会造成仪表显示的测量频率和Q值尾数不稳定。
第一代高频Q表只能工作在AM范围内，最高工作频率被限制在2.5兆，带宽同样也在此范围内，升级为增强版后，带宽上升为10兆，因此新版Q表更容易引入电磁干扰，特别是SW波段情况较为严重，因此在测量线圈Q值时，要尽可能避免上述情况发生，比如换个测量环境、避开干扰时段等方法。

使用交流电源的说明：
高频Q表工作电源由内部1节18650锂电池提供，通过充电保护板上的MICRO-USB接口与机箱外部连接，可以使用带有MICRO-USB接口的普通手机充电器为高频Q表充电，充电电压为DC5V，不要使用快充，整个充电过程是自动完成的，充电时指示为红灯，充电完成后转变为兰灯，不要在充电时候使用高频Q表，部分充电器会引入谐波对仪表产生干扰。



补充内容 (2021-6-9 12:39):
谢谢版主置顶！

L.D.XIONG

skyrusher 发表于 2019-1-3 17:27
谢谢梁老师提供的参考数据，我把它做了个图表：

通过分析图表可得到下面信息：

目前想试的是矿机的LCQ值，这是最有意义的，将Q表的两条线接到矿机的LC上一测便知，之后换可变或线圈使之最高，此机最佳。试过几个LC相差很大，特别是密封可变的很低。

gxg0000

补充说明；
Q表LC谐振回路参考下图连接。

gxg0000

gxg0000

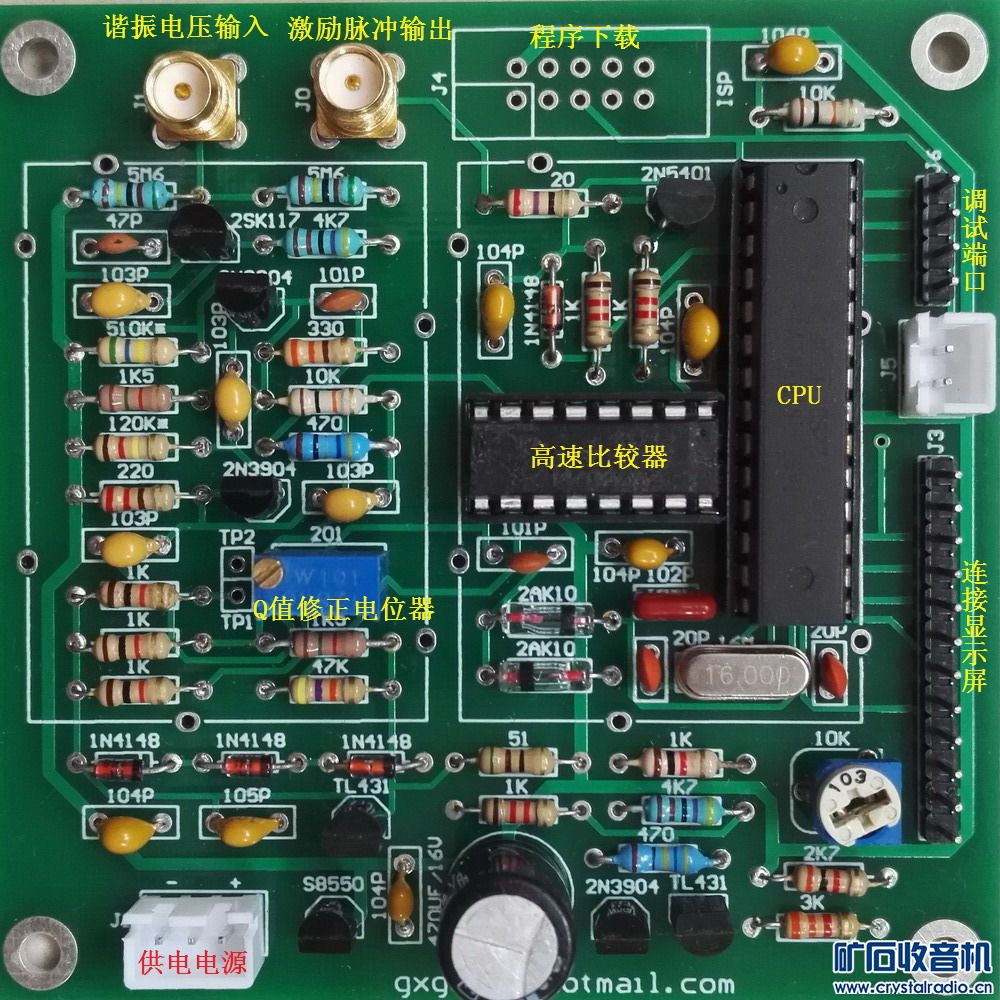

焊接好的电路板全貌

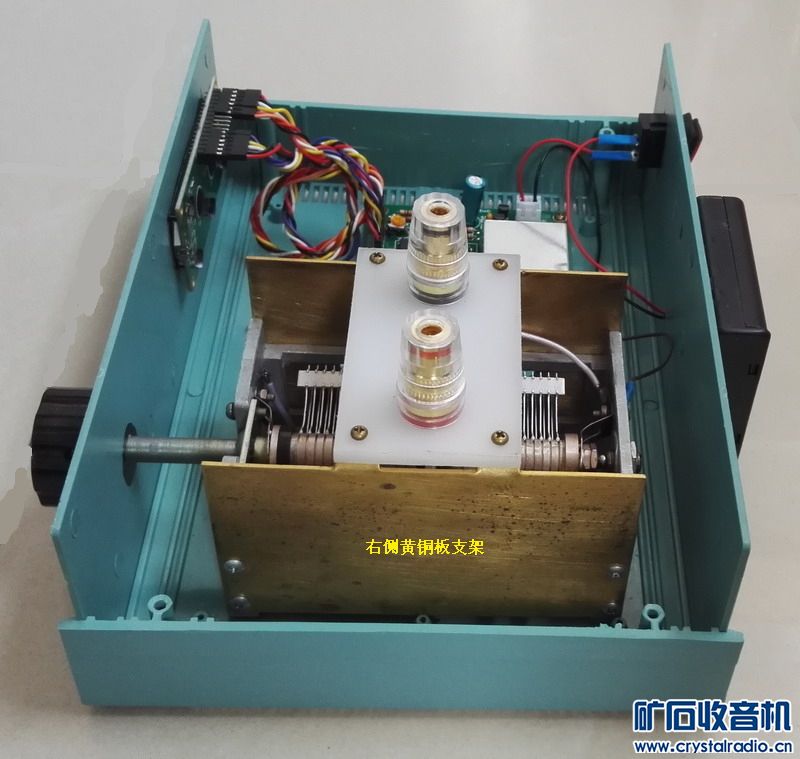

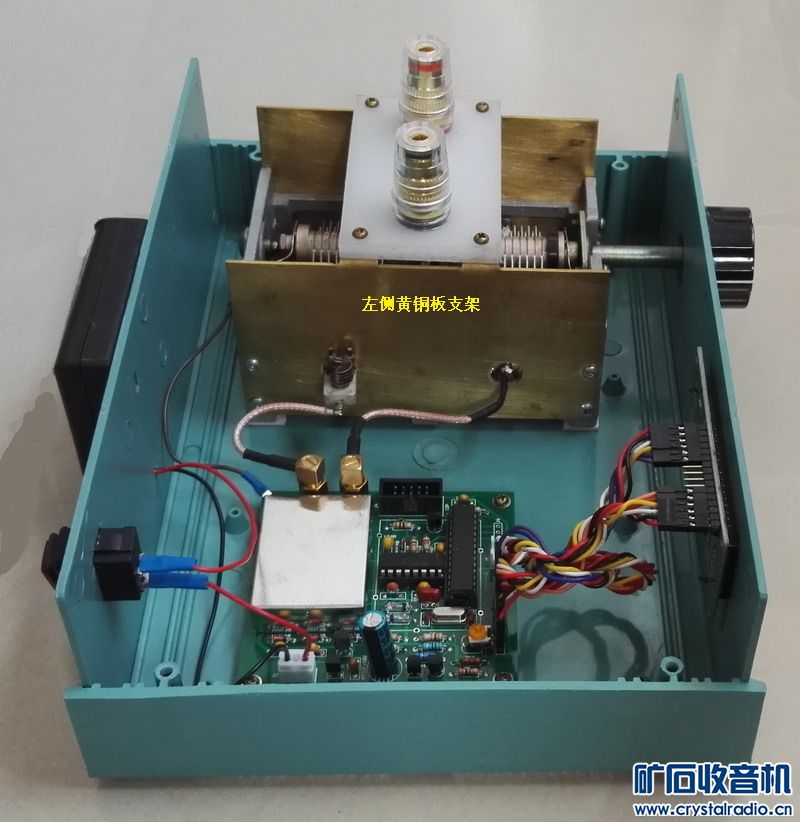

Q表内部元件布局

Q表正视图

Q表左视图

Q表右视图

Q表后视图

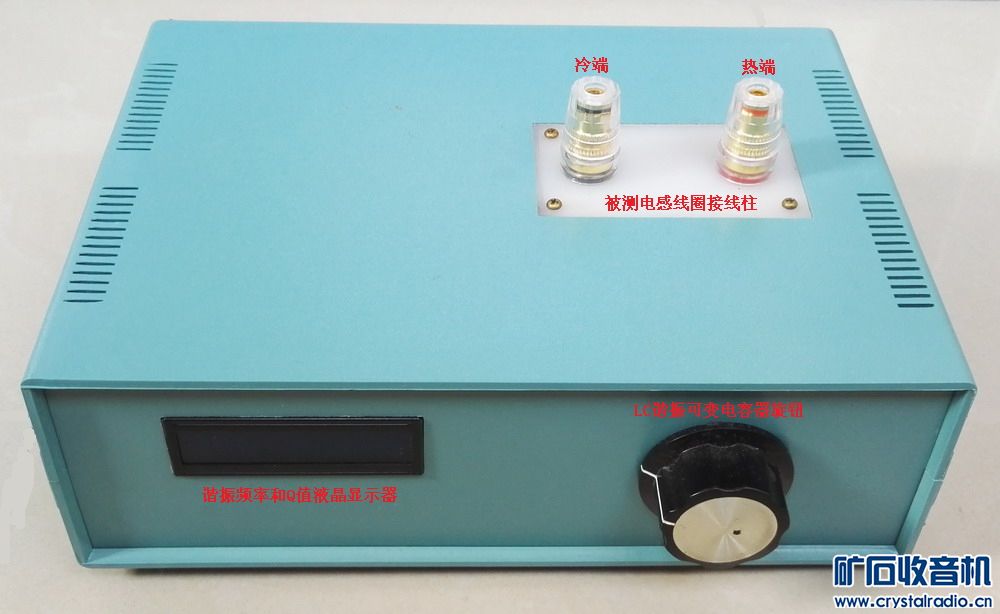

Q表全机完整的效果图

gxg0000

skyrusher 发表于 2018-6-22 12:23
终于有新进展了，稍晚会提供套件吧？

等到制作成功在考虑吧
完整的电路图：

刚发现少一根电池欠压取样线，M8(ADC1脚)与DW2(1脚）相连，作为电池耗完报警。
算了以后在一起补上

yancasan

纯技术看不懂啊

gxg0000

skyrusher 发表于 2018-2-13 08:26
楼主可以参考下这个:
http://www.lessmiths.com/~kjsmith/crystal/coilqm.shtml

感谢提供线索

gxg0000

http://www.lessmiths.com/~kjsmith/crystal/coilqm.shtml
老外真行，通过靠近LC衰减振荡的感应线圈，接入数字示波器（模拟示波器不行，没有记忆功能），最后得到在示波器上得到正弦波衰减波形，在根据图形计算振荡频率和Q值，接近于无损耗检测。


数字示波器上显示的图形


线圈测试值如下：
n = 45
T = (tn - to) / n = (47.82 - 4.70)/45        = 0.958 uS
f = 1/T = 1/0.958        = 1.044 MHz   -----计算得到的振荡频率

Ao = 18.05 mV
An = 13.65

d = 1/n ln(Ao/An)        = 1/45exp(18.05/13.65)        = 0.00621
Qt = pi / d        = 3.142 / 0.00621 = 506   -----计算得到的Q值

thzhq

纯技术，来学习一下，还不懂。

lq19512003

此方法的优点：可用常规仪表组成，因此成本低。缺点：测量步骤繁琐，判读麻烦。

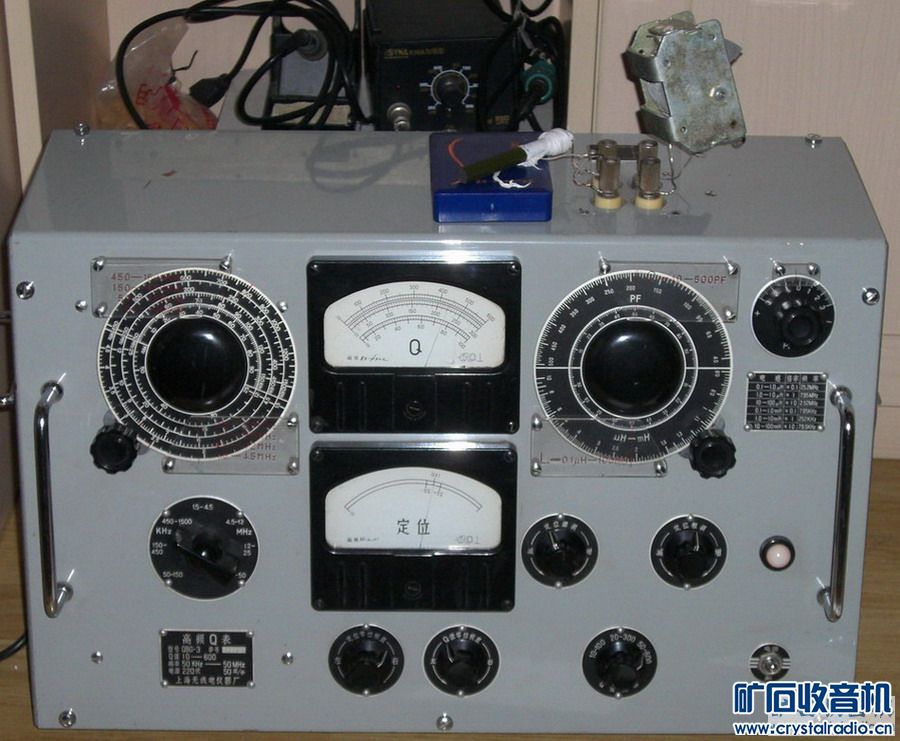

晒一下我的两台Q表：

QBG-3


HP4342

安庆矿友

lq19512003 发表于 2018-2-16 11:10
此方法的优点：可用常规仪表组成，因此成本低。缺点：测量步骤繁琐，判读麻烦。

晒一下我的两台Q表：

Q表能测最高Q值是多少？目前中波有超过2000Q值的吗

gxg0000

skyrusher 发表于 2018-2-24 18:23
早先看过另一篇比较正式地介绍的振铃法测算Q值的文章：
http://www.giangrandi.ch/electronics/ringd ...

谢谢关注
确实有此意，以前用3dB带宽法做的高频Q表，需要电脑配合应用，使用起来不方便。
振铃法原理虽然复杂点，测线圈Q值要在几百微秒里完成，期间还要穿插测量频率，设计难道确实不小。
但是他结构简单，Q值数据直读，制作成本低，校准方便，目前此方案只通过软件仿真是可行的

drzhu

见到高手了！只能默默关注

drzhu

skyrusher 发表于 2018-2-13 08:26
楼主可以参考下这个:
http://www.lessmiths.com/~kjsmith/crystal/coilqm.shtml

感谢您提供的站点，看到一些pdf书籍，很经典！

gxg0000

drzhu 发表于 2018-2-26 11:21
见到高手了！只能默默关注

谢谢关注

gxg0000

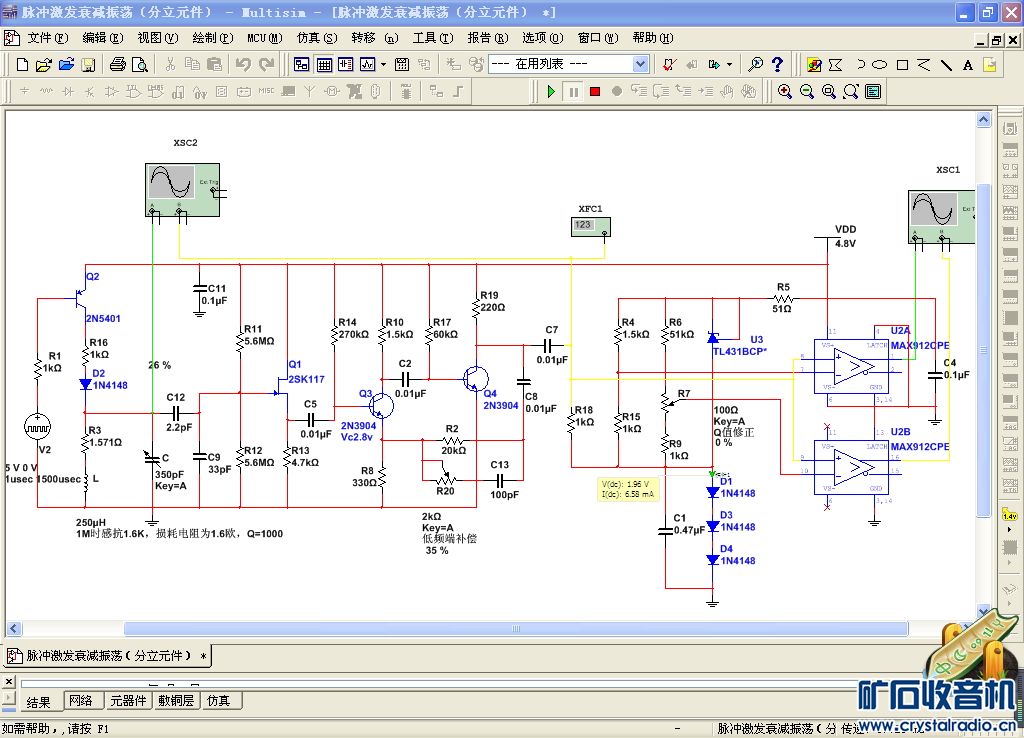

这是通过软件仿真的电路图模拟部分，LC回路谐振在1M是，感抗1571欧，回路损耗约1.6欧，Q=1000，与仿真结果基本一致。
电路图

示波器2

示波器1

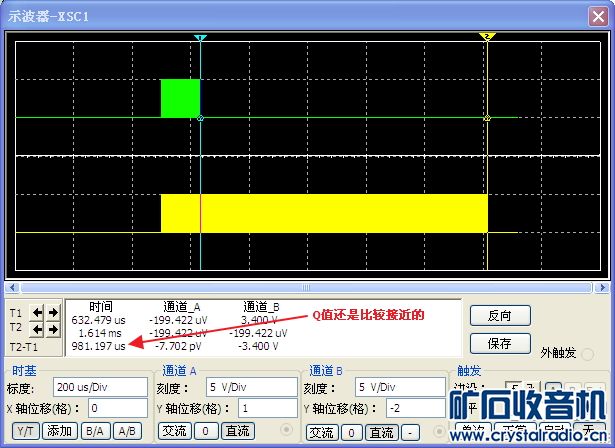

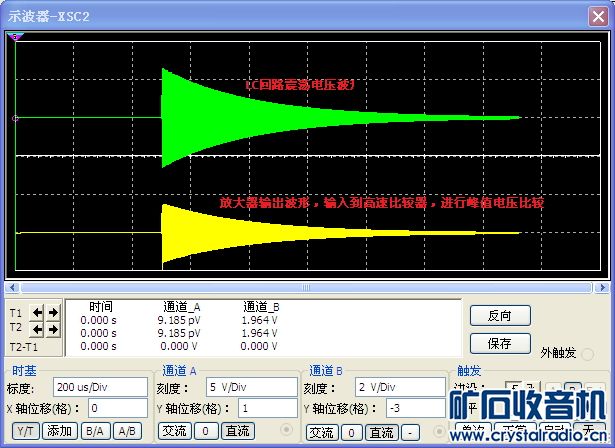

绿色线100%计数脉冲开始，黄色线为4.34%计数脉冲结束，差值为Q值
