DIY小型指针万用表
再次感谢矿石收音机论坛，给我们矿友提供了交流学习的平台，学到了知识，增进了友谊。
我这次参赛的作品是小型万用表的设计制作，尽量利用手头现有的材料，制作一只基本可以满足业余使用的万用表。

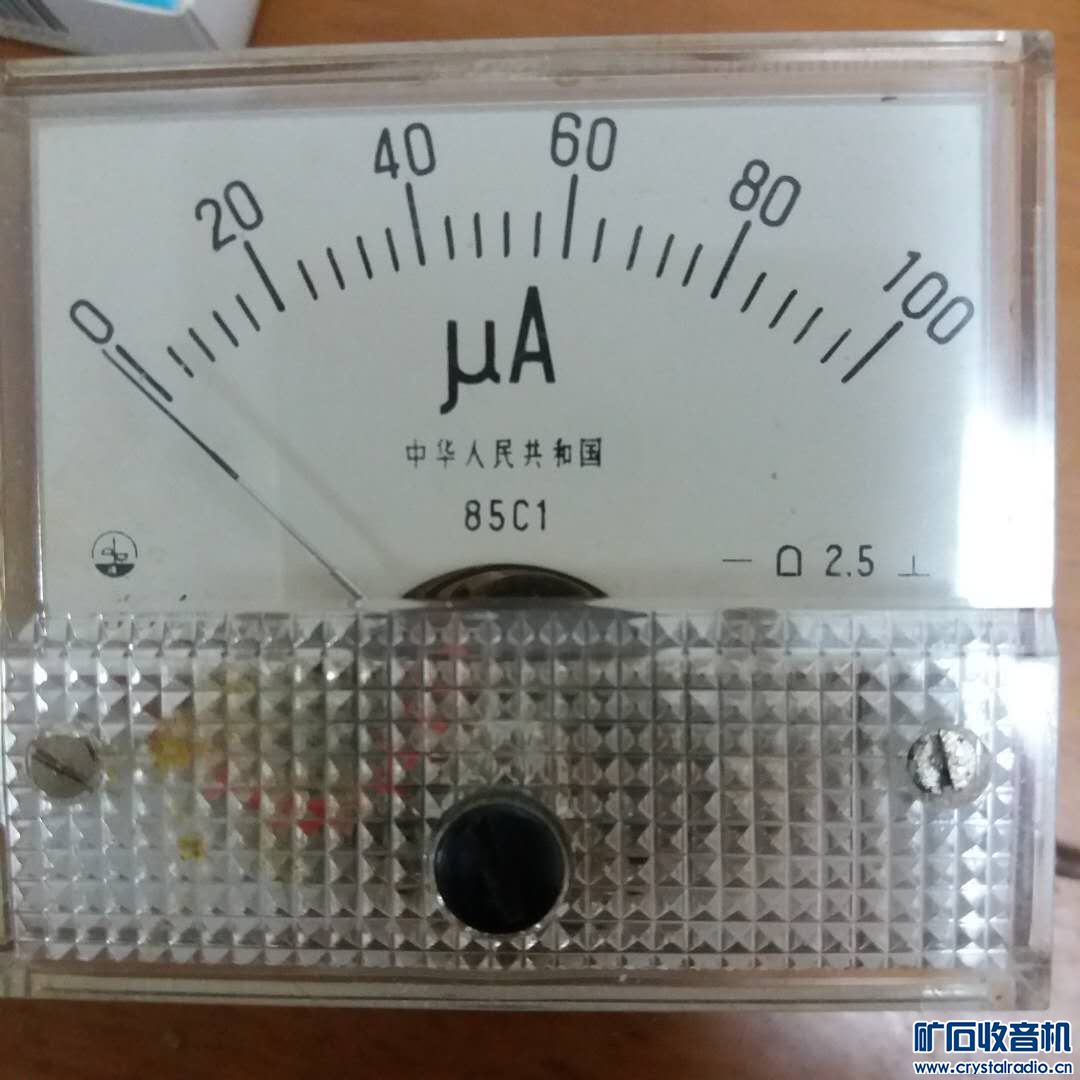

所需材料：100微安表头一只（内阻3200欧）
3乘11波段开关一只
3.5k小型电位器一只
废旧三合板若干、电阻、香蕉插头等
（一）万用表量程的设置：
由于波段开关档位所限，最高设计为13个量程
电流档：0.1MA( 与2.5直流电压档共用）5MA  50MA  500MA
直流电压档：2.5V  50V  250V
交流电压档：50V~  250V~  500V~
电阻档：  10 1k 10k (与1k档共用，另用一个10k档香蕉插头）
（二）万用表所有分流电阻、倍压电阻等计算参考本坛资料，此处略。
本万用表直流电压灵敏度为10000欧/V,交流为4000欧/V,基本满足业余使用。
（三）开始制作：
表头的改造：
1、因为要缩小体积，首先去掉表头后面的接线柱，直接引线连接表头正负极。
2、表针的改进，原微安表的指针较粗，改用一根很细的竹丝代替指针，染成红色更加醒目。竹指针重量很轻，很细、弹性很好，做小型万用表很适合，换好后，还需仔细调整一下平衡。
3、取下微安表的表盘，翻过来使用，将铝表盘用砂纸打磨毛糙，然后贴上新表盘。注意一定要和原来的微安表的位置一致。表盘可以自己绘制或者直接用万用表书籍上合适的表盘复印成合适尺寸就就可以直接使用，我就是直接采用复印粘贴上使用。
万用表盒制作：
业余制作万用表，美观与否表盒也是一个关键。
我采用废旧包装箱的三层板（俗称三合板）为材料，根据设计好的表盒尺寸，仔细在三层板上画线（注意两面都要画，并且要尽量一致准确），然后用壁纸刀两侧用力刻划，再轻轻折动，就可以切割完成。用砂纸打磨光滑后用乳胶或快干胶粘合。
我自制了一个夹具，可以方便粘合。带干透后，松开夹具，用细砂纸打磨光滑即可，也可以根据个人喜欢，刷漆。
4、万用表分档的
首先找一块透明的有机玻璃或塑料板，裁割成和一致尺寸，分档刻度绘在一张尺寸一致的白纸上，然后把有机玻璃覆盖在上面，这时将香蕉插头、波段开关、电位器固定好，万用表的分档就完成了！

5万用表表笔的制作
采用两只红黑两色废旧笔杆制成，
万用表全部组装完成后，找一只标准表校准后就成攻了。

万用表面板

裁纸刀刻划下料

涂胶粘合

卡具夹紧

表头安装

表盒完工打磨

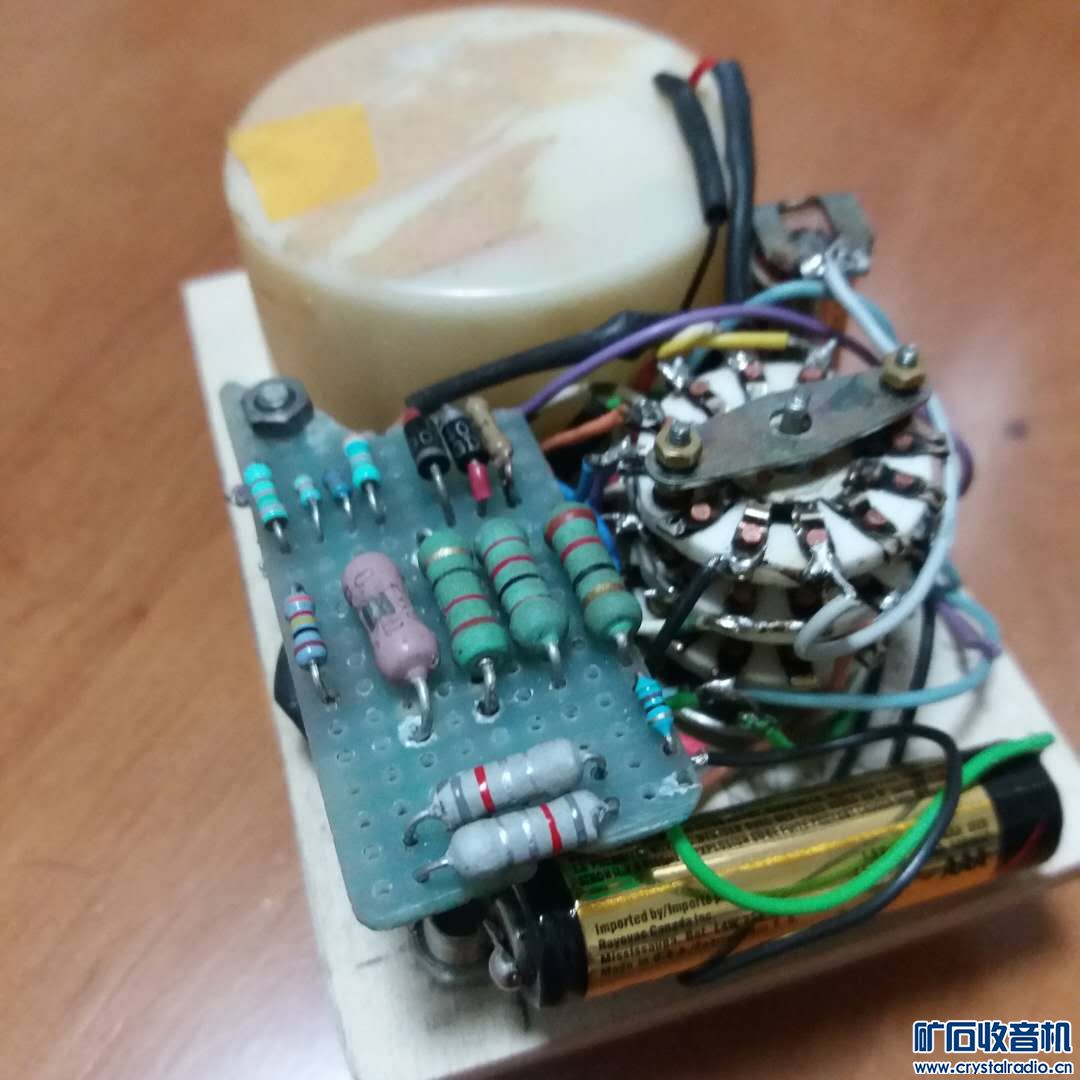

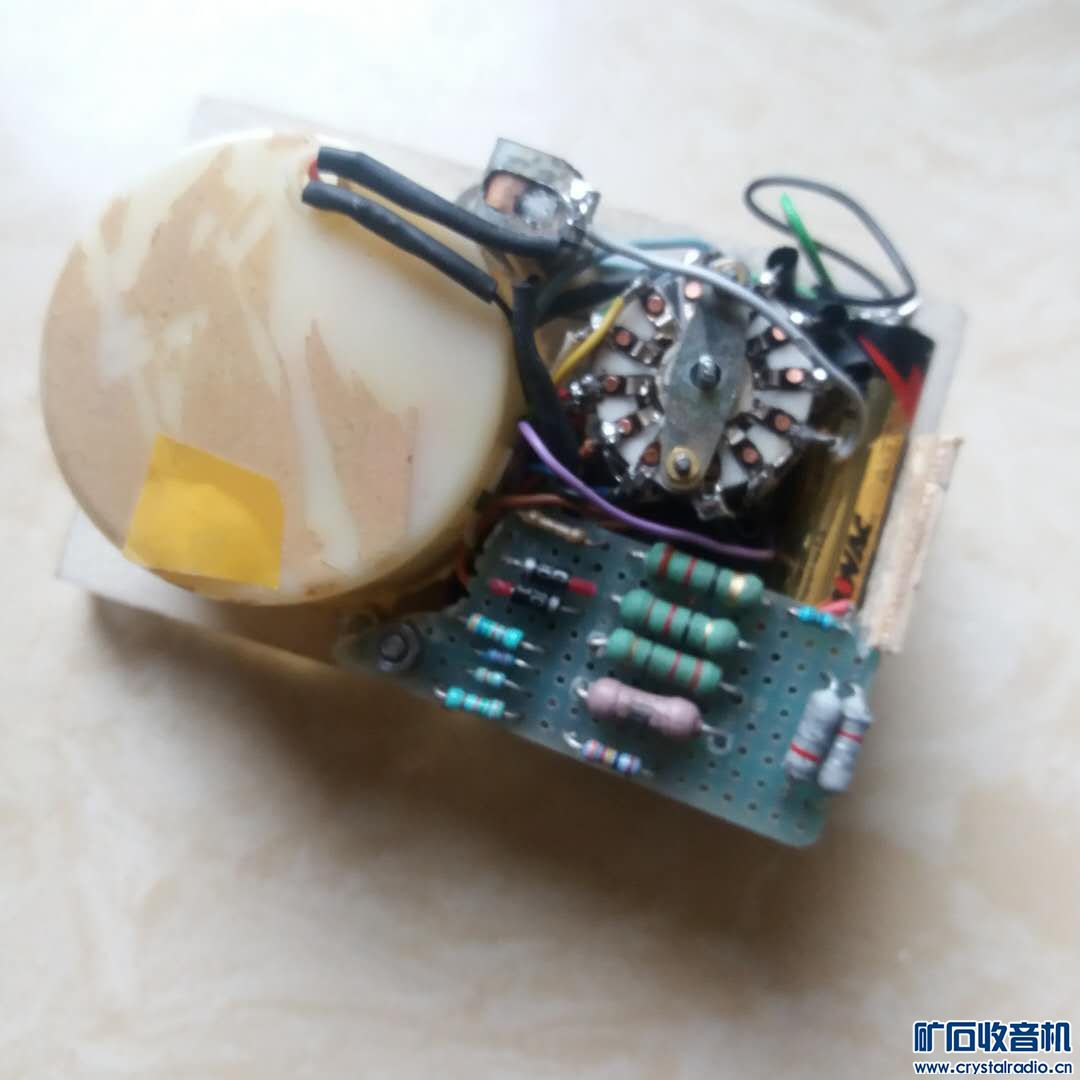

安装开始

刻度有机玻璃面板

分档刻度

万用表电路图

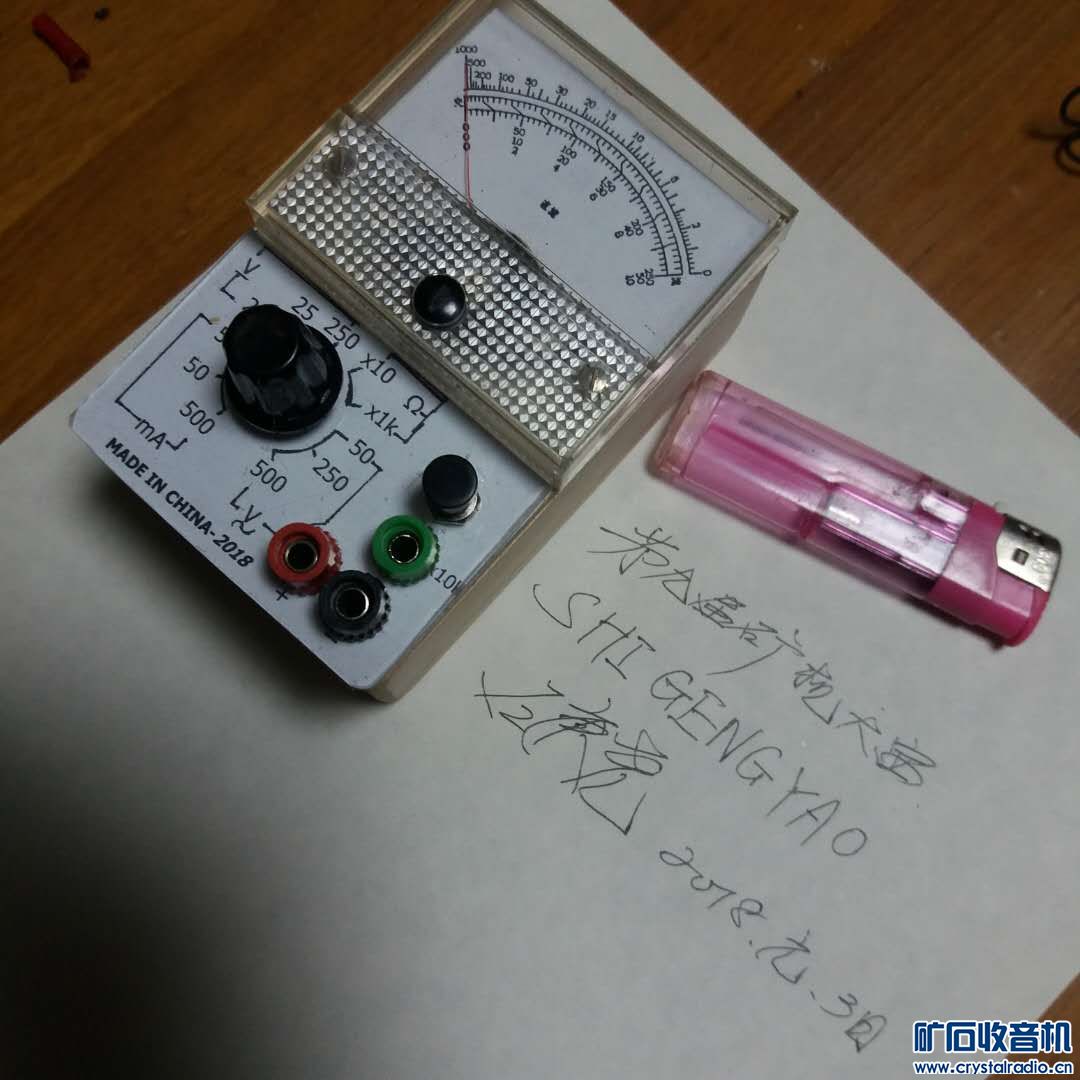

万用表外观

万用表面板

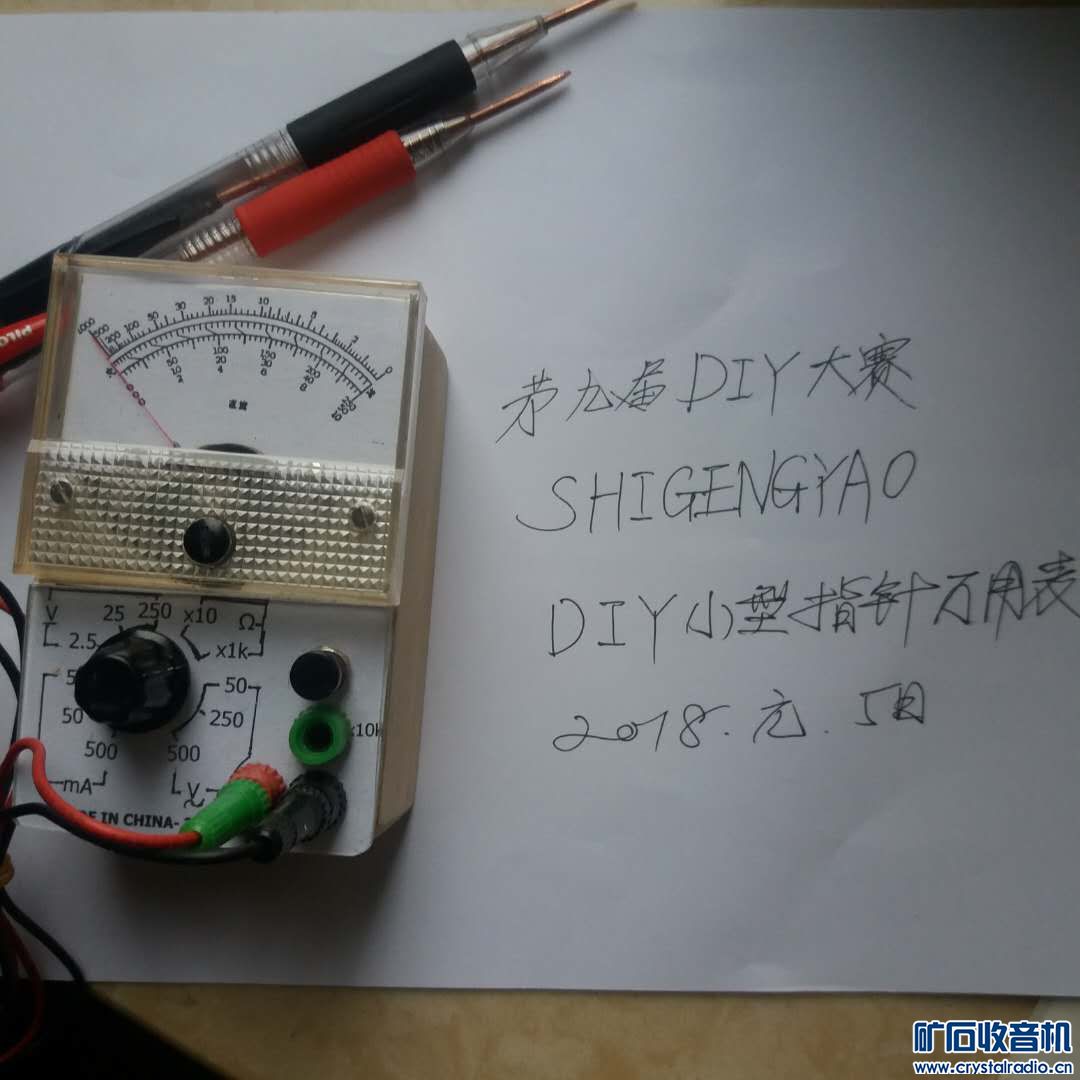

万用表外观
