电子管磁带机 实用版

正在缓冲

时隔一年多，再次实验电子管磁带播放机。由于没有找到具体的相关资料，只能尝试性的开展试验了。这次实验采用低压直流供电，24-36V  使用6N11电子管，3级放大+阴极输出。双声道，每一声道2个电子管。方案已经存于脑中，那就开始吧。。。。。。后面会陆续上传一些图片及视频。


第一步仍然是考虑底台零件布置和制作。

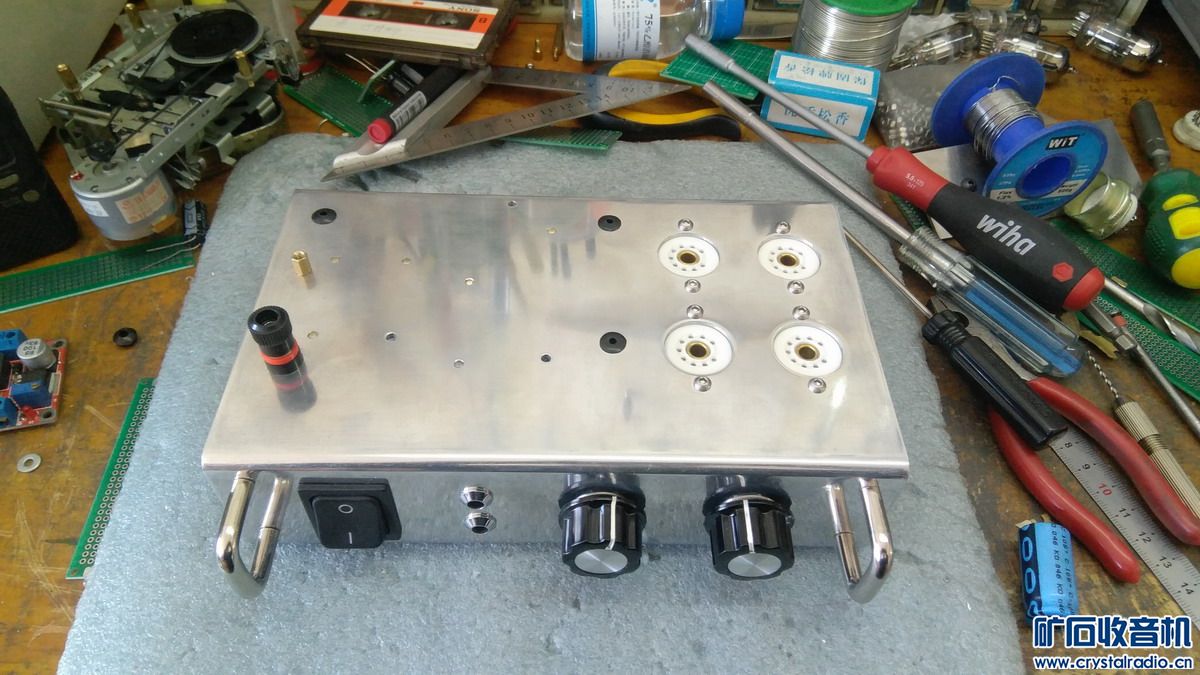

精确开孔，误差：沉孔小于0.2mm  通孔小于0.5mm   方孔小于0.5mm



所有钻孔和攻丝都是手工进行，划痕较多，所以还要经过打磨、抛光程序才搞成现在这个样子。

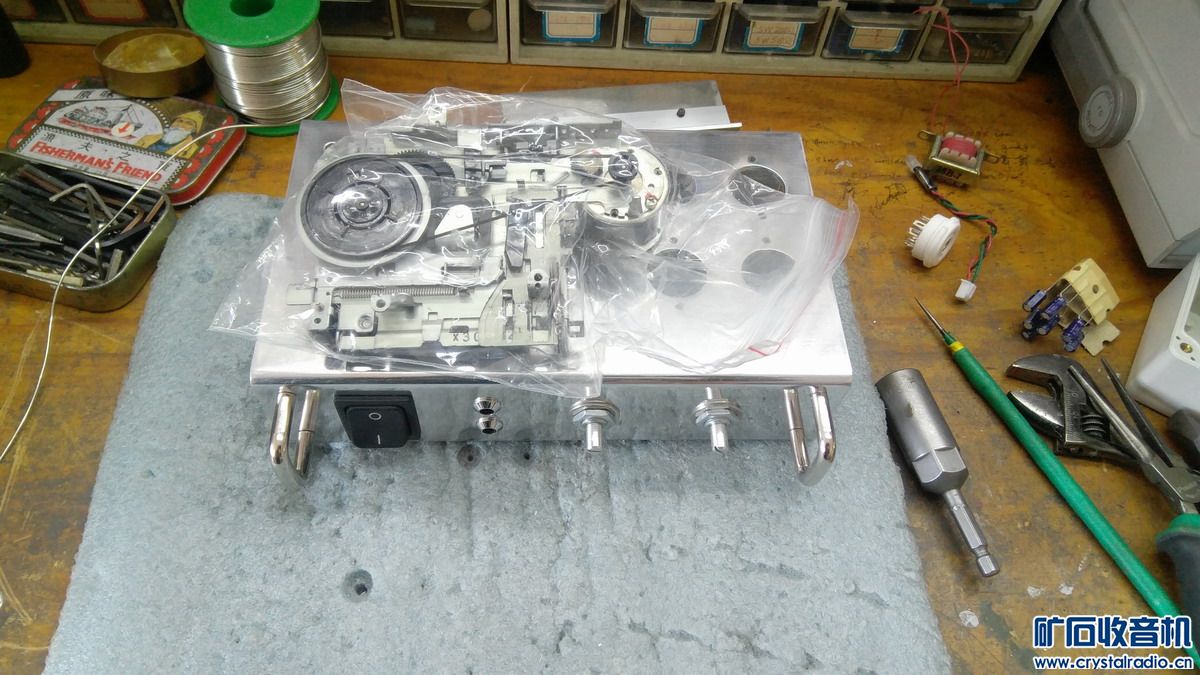

先用旧机芯做实验，最后安装这个新的。

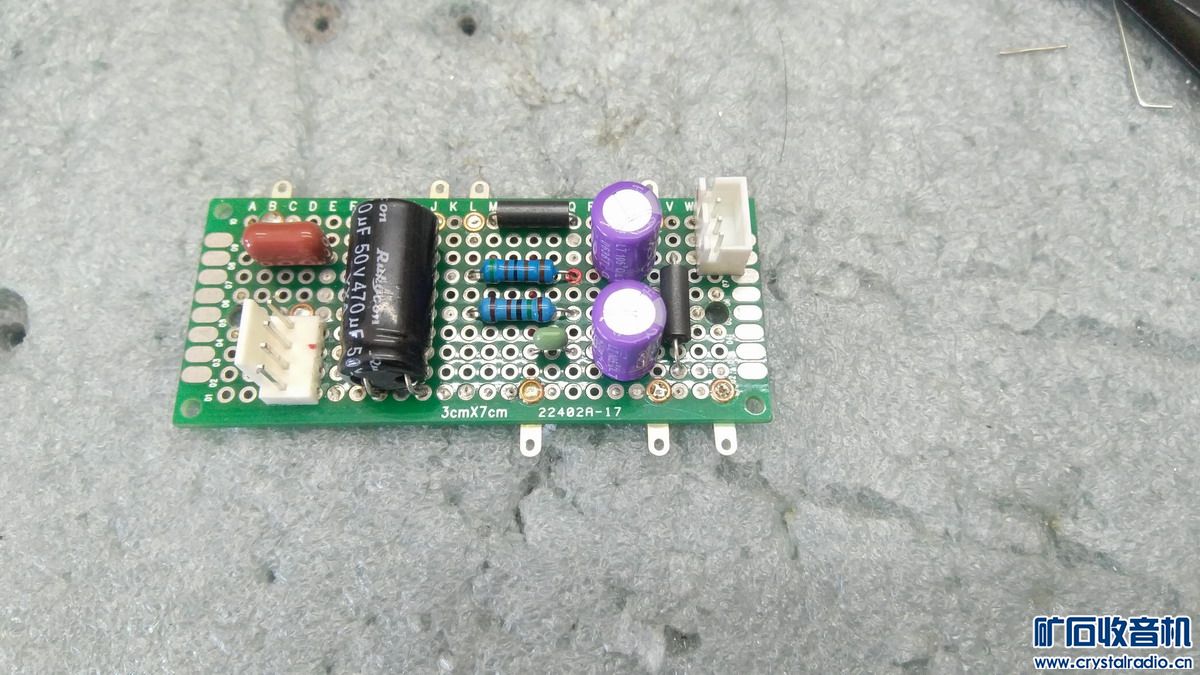

供电分配，灯丝、电机、指示灯

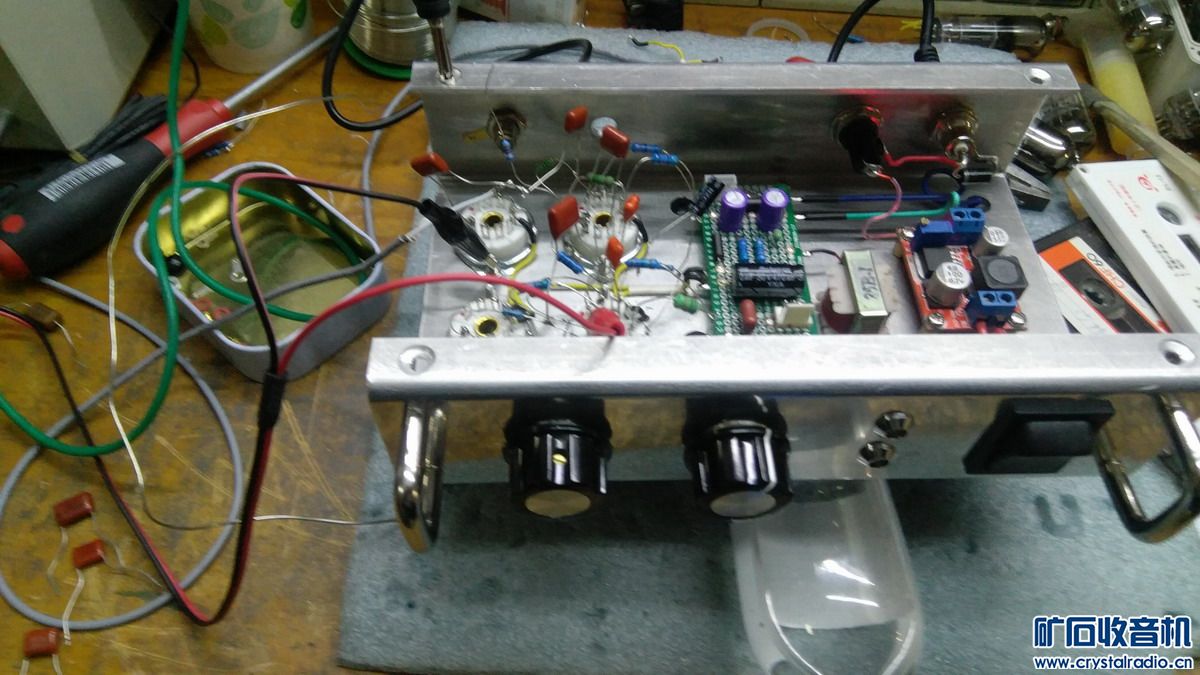

开始第一级放大实验



第二级放大实验



接上磁头，用350欧耳机试听。已取得阶段性的胜利！



这一步有个实验视频，有兴趣可以看看。

http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1



通过实验得知这个方案是可行的，虽然有一些音频处理上的问题需要解决，但还是先把放大部分完成再说

机芯正式安装到位，连接好磁头、电机、行程开关连线。

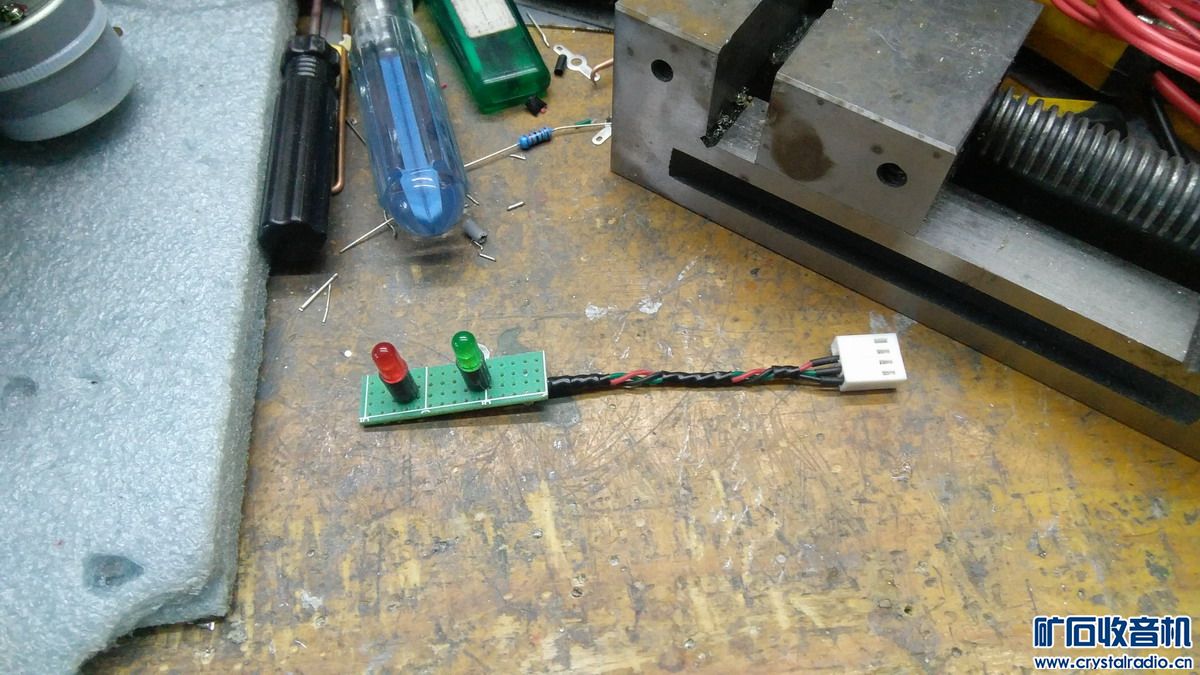

这个是状态指示灯，电机运转绿灯，电机停止红灯。

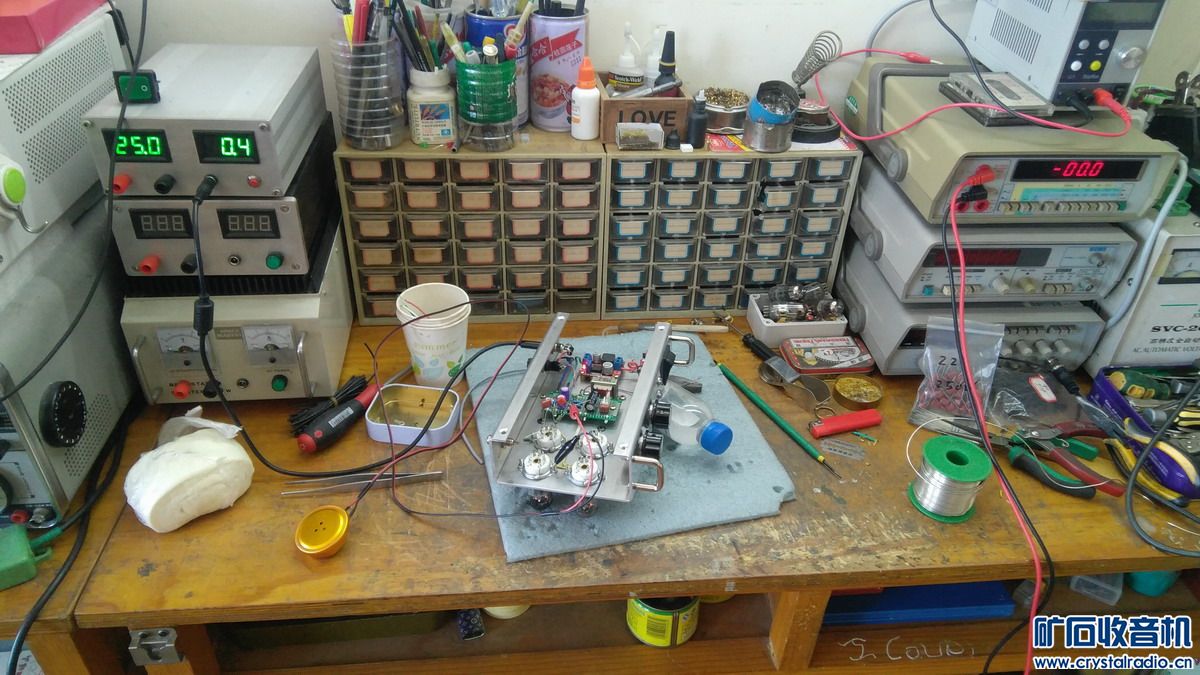

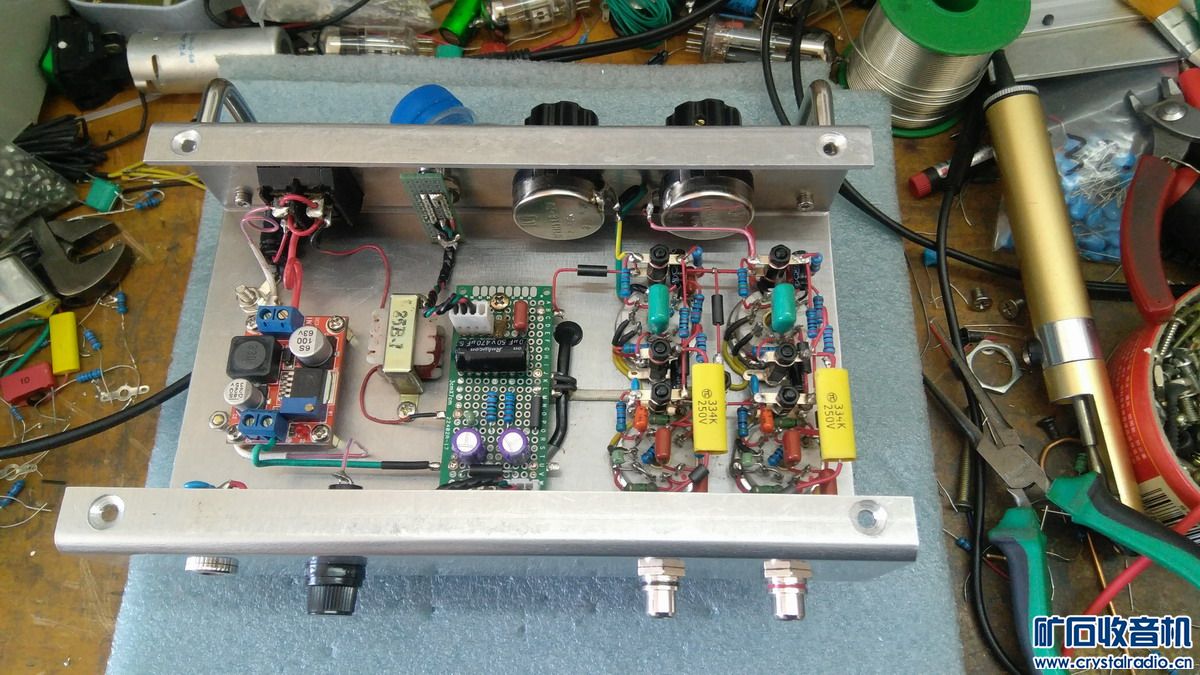

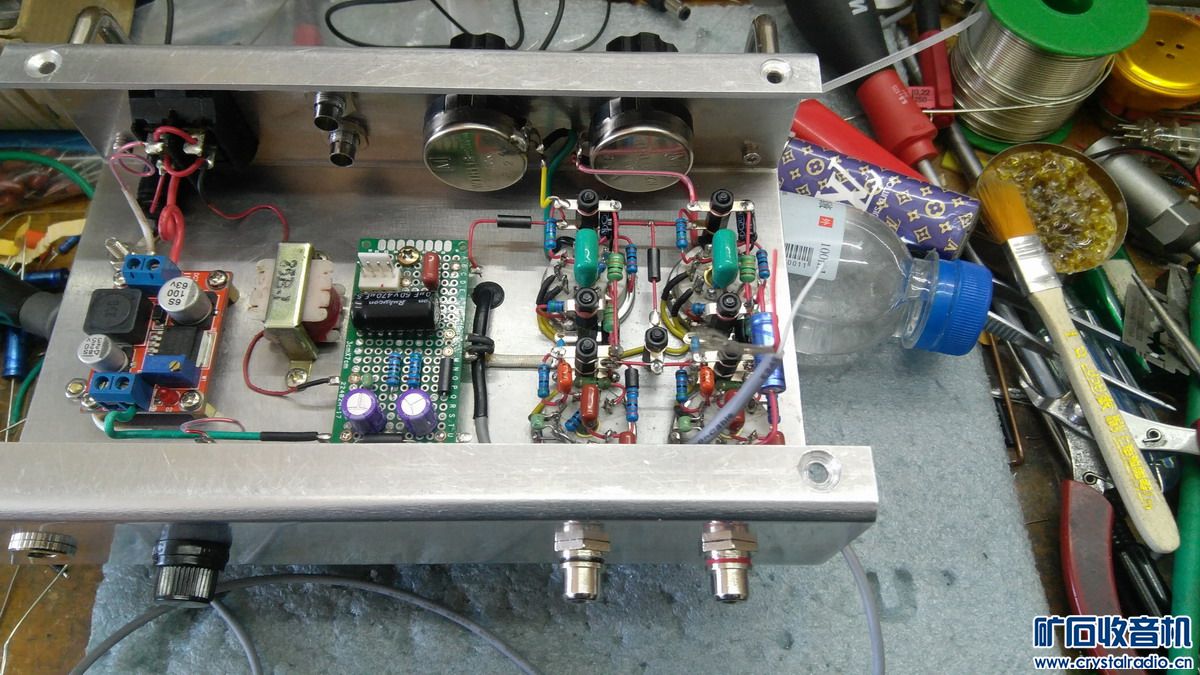

下面几张图片是安装调试进行中。先后调整元件参数反复试听对比，看起来有些凌乱。









这个机器装响很简单，但是要响得好听就不容易了。磁头拾取的音频直接放大送入扬声器那声音相当的难听，感觉非常的苍白。必须通过一个均衡网络来让音质还原，难点就在于此，没有现成的参数，又不会计算，那就只有做实验，一直到音质满意为止。

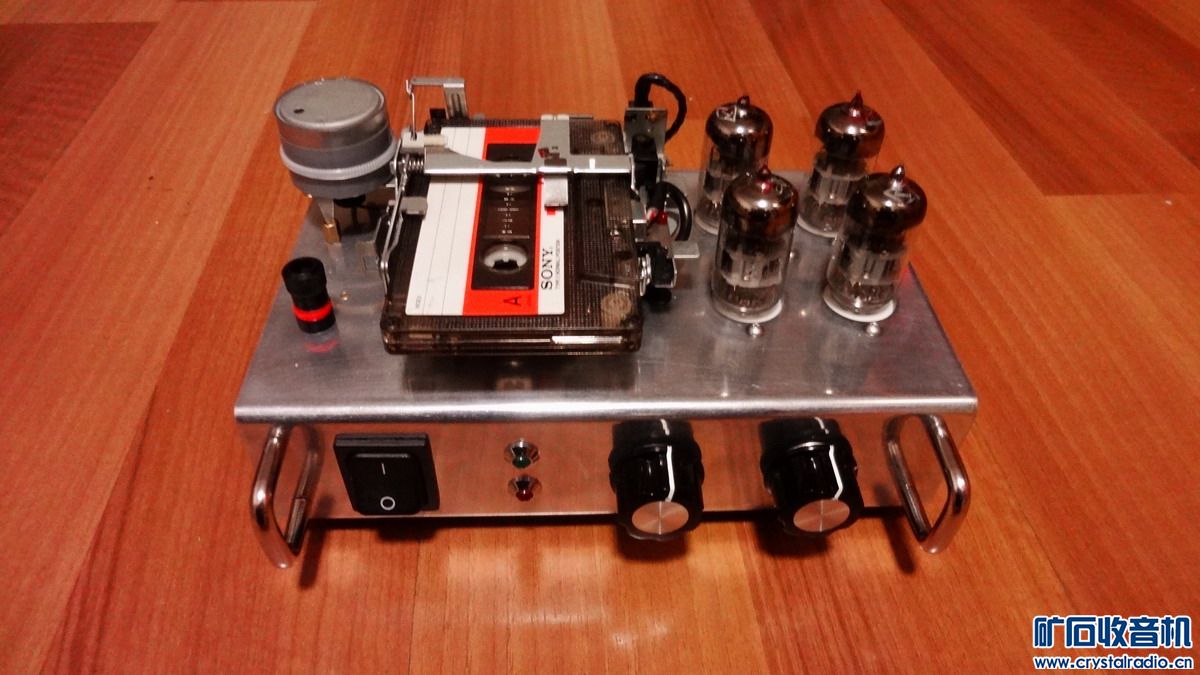

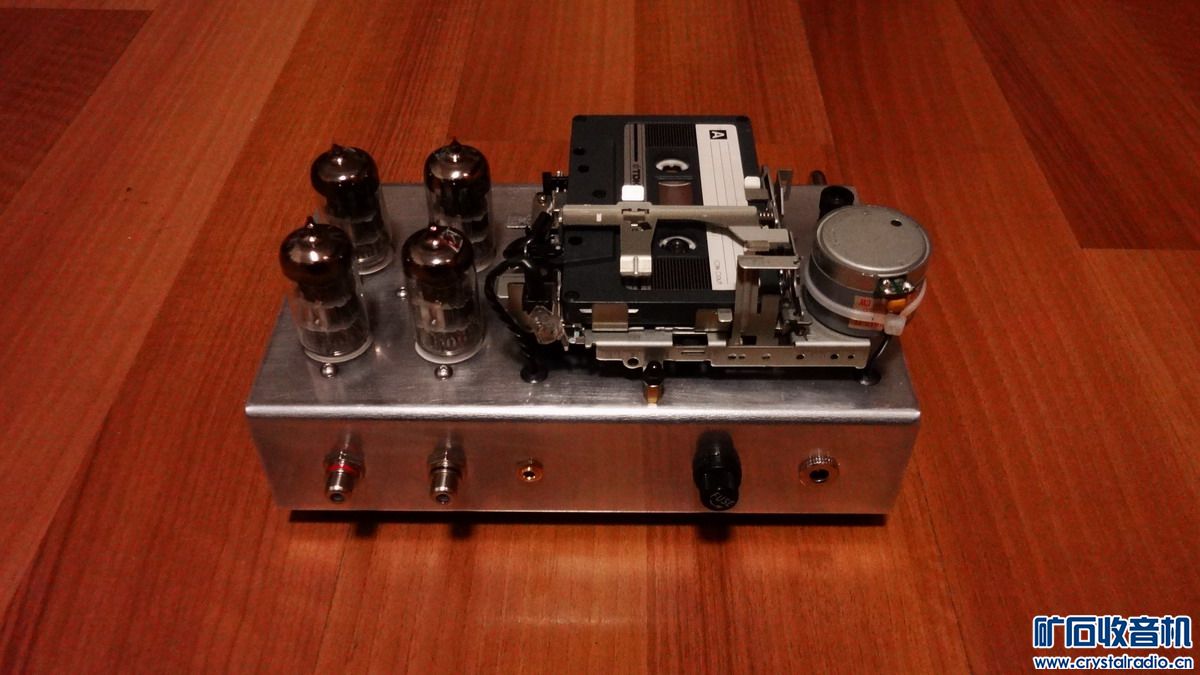

完工后的图片：

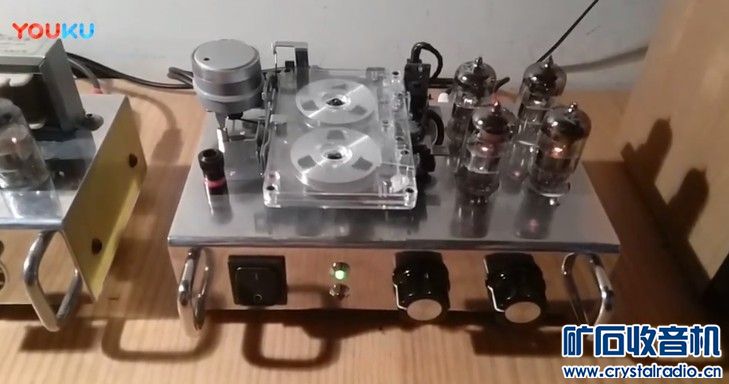

本机视频已经上传

正在缓冲

lxa000 发表于 2017-12-31 16:07
请教2个问题：
1。电路图中的高频衰减（蓝色方框）里的电路是啥样的？
2。更换不同电子管后（6n1、6n2 ...

蓝色方框内就是一个单纯的高频衰减，我现在还没有太好的方法，暂时用了个最简单的方式，下图即是。有其它更好的方法也请推荐我一下。



下面那个电阻8.2K

前面的3级放大，我对屏极电阻，阴极电阻做过调整对比，效果不是特别明显。最后阴极输出的阴极电阻原本是用到2.4K的，接功放很好，但是我又追加了一个耳机插孔，为了让低阻耳机也能使用才降到现在的680欧，此时输出电容1.5UF感觉最佳。

以上是实验结果，有不正确的地方请给予指教。

正在缓冲

试机视频  2

http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1



播放结束自动停机视频

http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1

名字不好起

手艺不错，我打的孔都是变形的。工具也很齐全

tanglong2009

神技能 估计是 70后

正在缓冲

tanglong2009 发表于 2017-12-29 23:23
神技能 估计是 70后

1972的

superele

玩的是情怀啊

正在缓冲

superele 发表于 2017-12-29 23:32
玩的是情怀啊

说的太对了，我是一次偶然看到梁宏达的一期节目《磁带里闪亮的日子》，满满的都是回忆啊！ 所以又有了玩磁带的念头。如果是磁带+电子管，就更有一番味道了。

⒔號芭嚇即興

这么漂亮   你竟然有脸说凌乱？？？？      真不要脸

眼馋   我也想弄一个。    有点磁带情节...

WK.WK

不能弄成而层吗？这样不好看又让磁带粘灰，对磁头也不好，又靠近电子管温度也高，把机芯装在下面不是更好？

正在缓冲

虽然是低压供电，但是可以用和6N1管脚一致其他电子管。从效果来说，首选是6N11，其次是6N1、6N6、6N2

正在缓冲

WK.WK 发表于 2017-12-30 00:25
不能弄成而层吗？这样不好看又让磁带粘灰，对磁头也不好，又靠近电子管温度也高，把机芯装在下面不是更好？

电子管温度不高，相隔磁头的距离已经足够，这个可以忽略。另外磁带外露能让我实实在在的看到是磁带，会转的磁带。

NANDIAN6

磁头信号太小了，这个要出声放大倍数是多少哦？

正在缓冲

NANDIAN6 发表于 2017-12-30 01:17
磁头信号太小了，这个要出声放大倍数是多少哦？

1个+半个6N11就轻松驱这个耳机了。放大不是问题，真正麻烦的是音频处理。而且电子管还是低电压工作。磁头阻抗大约是220欧的。

电子管的放大能力母庸质疑。请看这个视频：http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1

正在缓冲

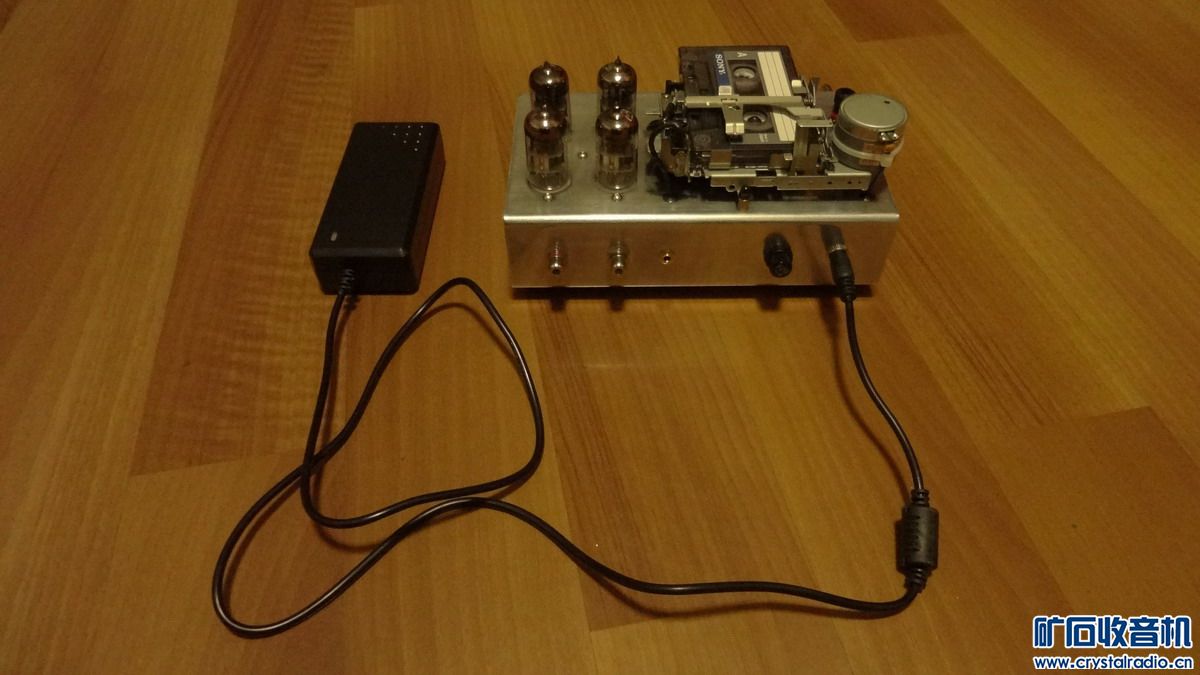

供电用成品电源适配器，36V  2A
