论坛收的南宁科士达通信电源改0-60v，0-30A可调电源。SG3525方案

hong2782

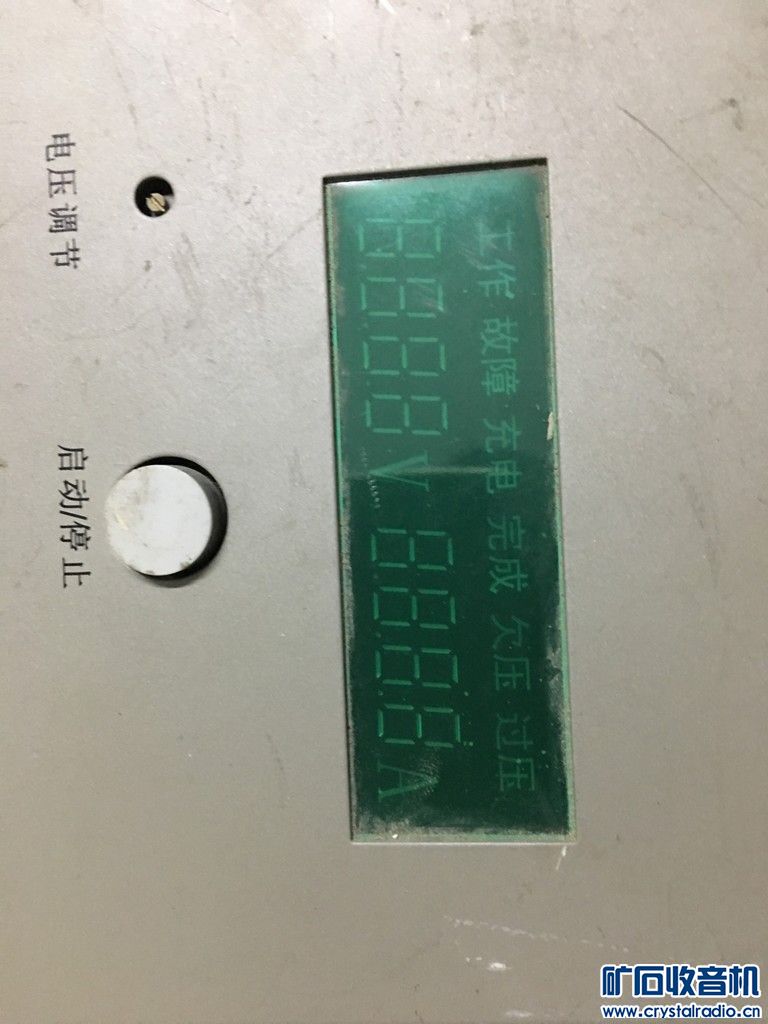

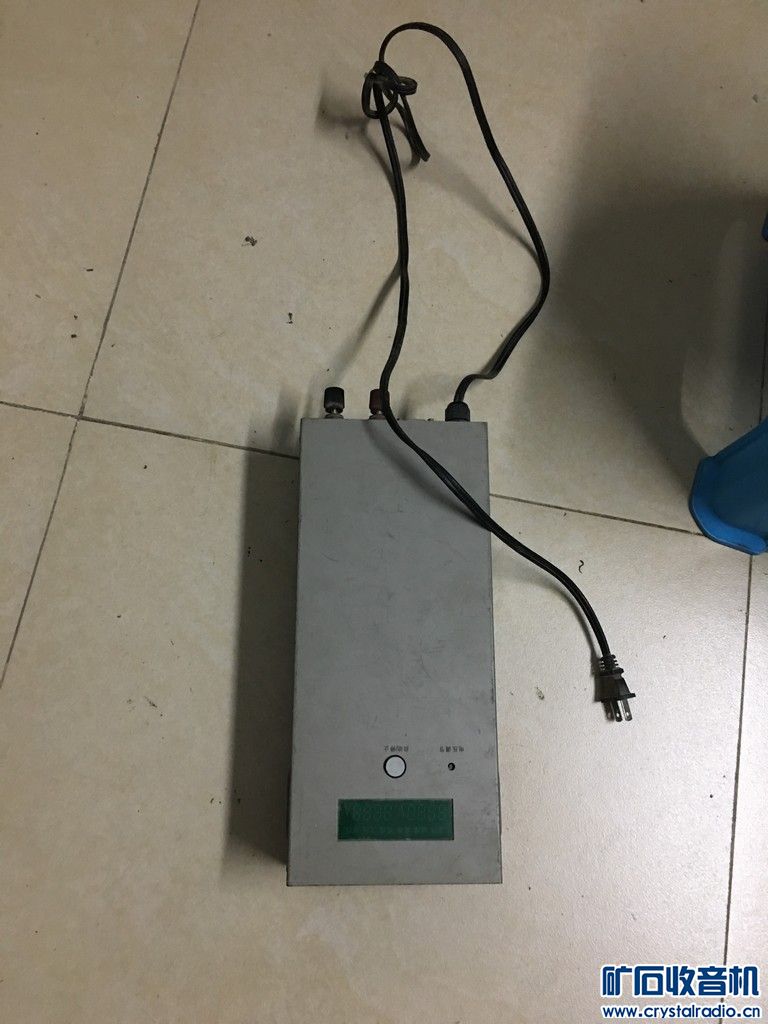

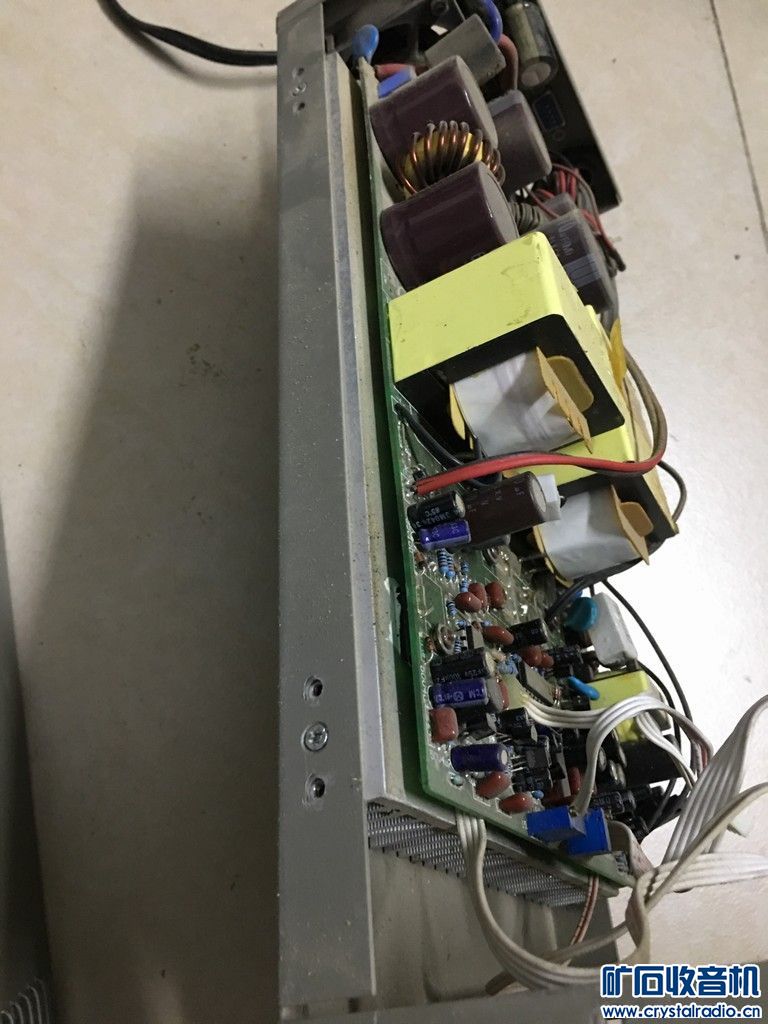

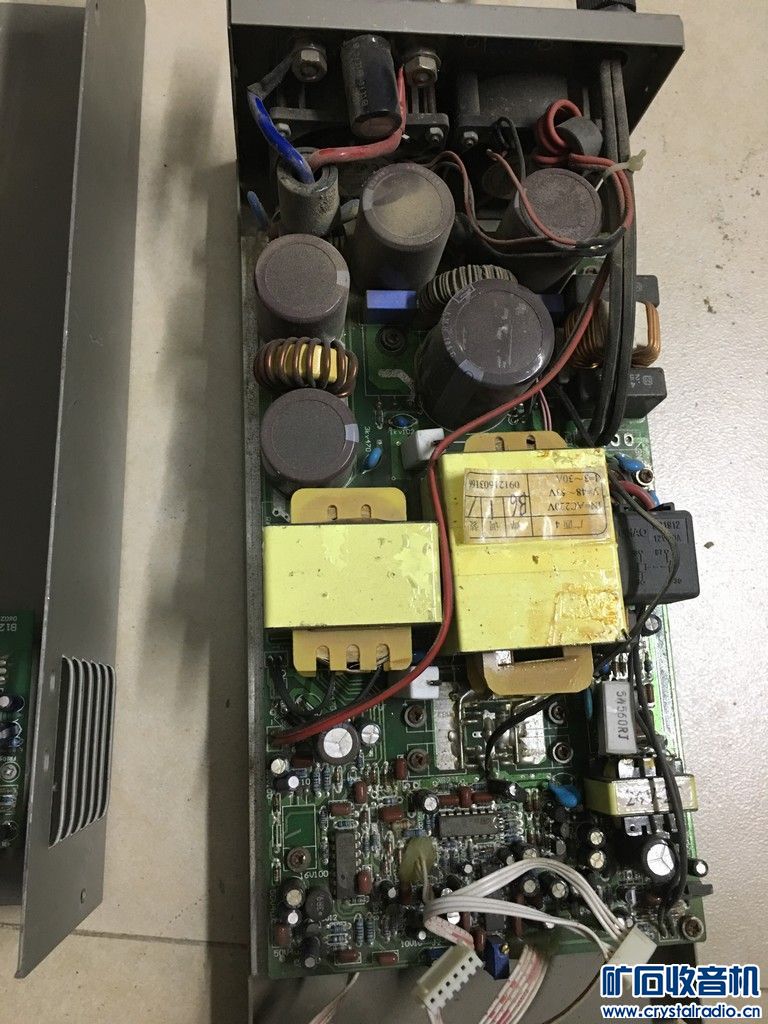

论坛收了一台通信电源，南宁科士达牌子。打算试试改可调电源。因为拆机前没有拍照，借卖家几张图

电源收到开机没有电压输出，拆开原来是一个大互感器被快递摔得开焊了

大互感器摔得开焊了

电源用的搜狗525方案，网上找的原理图，和这个电源差不多
30V30A开关电源电路图(1).pdf (493.3 KB, 下载次数: 1692)

2017-12-15 13:39 上传

点击文件名下载附件

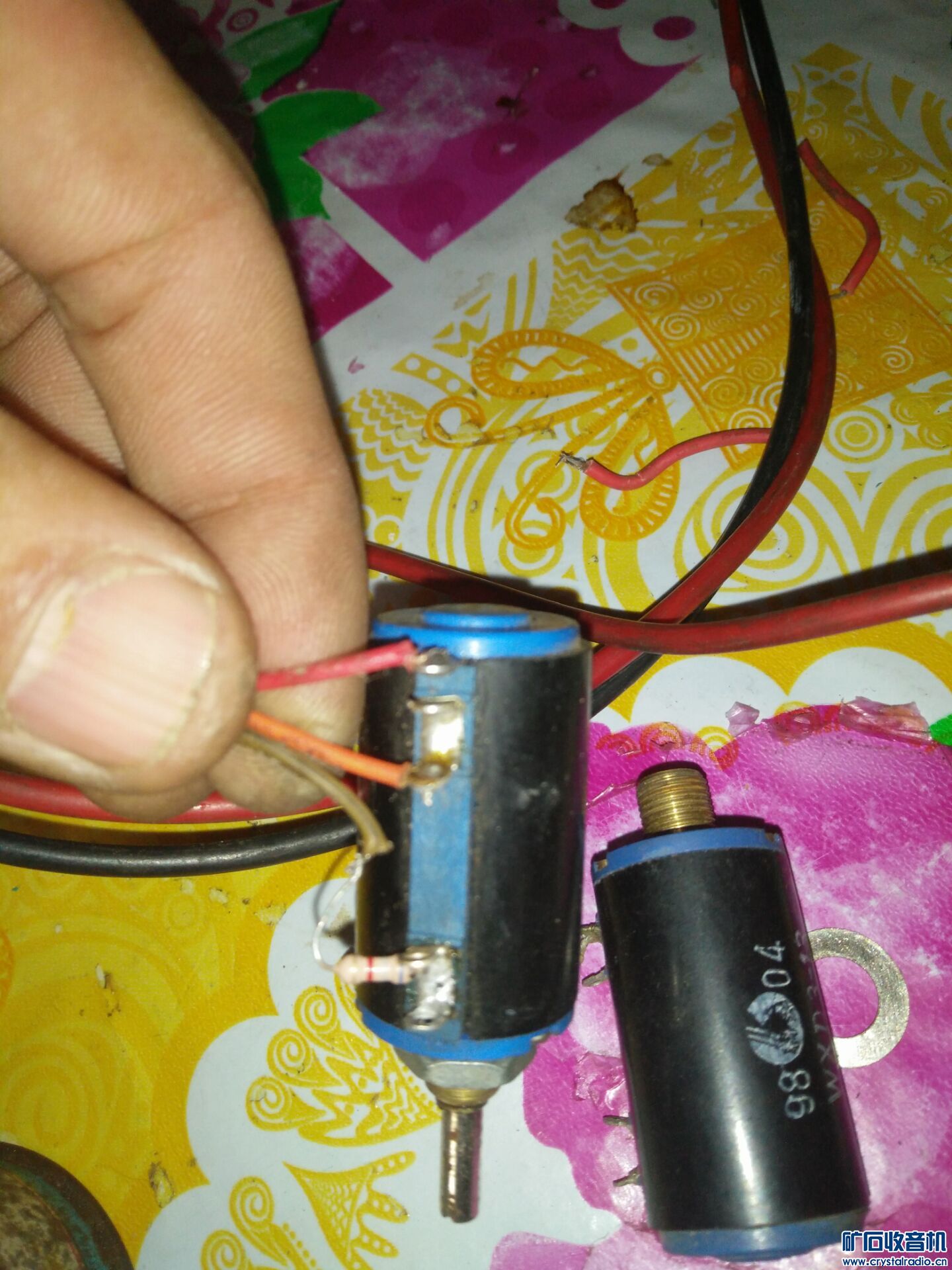

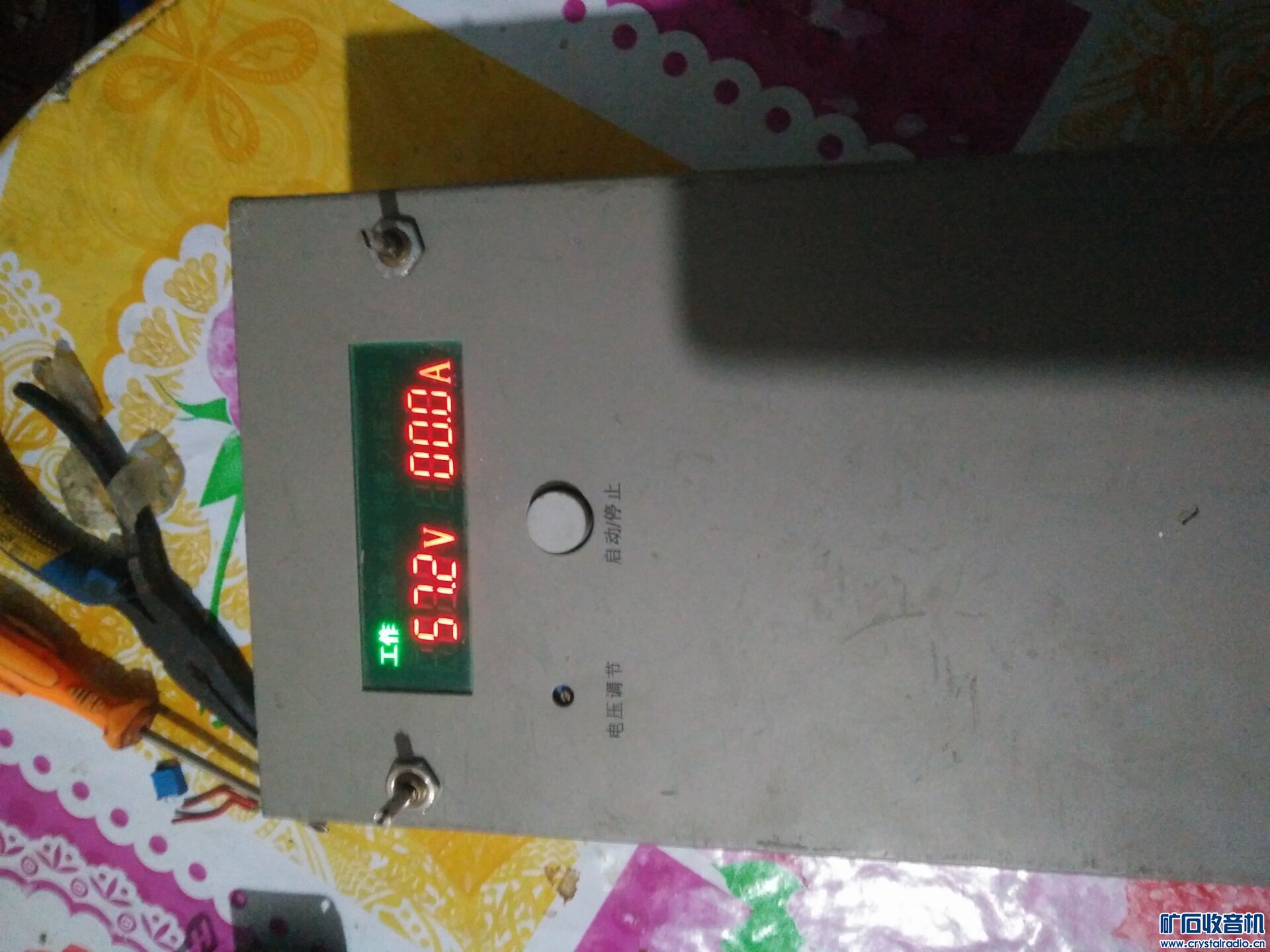

3525的2脚为基准电压输入端，1脚是电压反馈端。看电路板2脚通过一个电阻和一个二极管链接到3525的16脚基准电压脚。拆除16脚到2脚的电阻，用2.2k可调电阻代替。电压直接可以从ov起调，最高到58v，如果修改1脚的反馈电阻应该还能更高。原电源滤波电容使用的63v耐压的，所以没有在调高电压，设置最高57v。拆除电阻后接三根线到可调电阻就行，不用改动别的地方

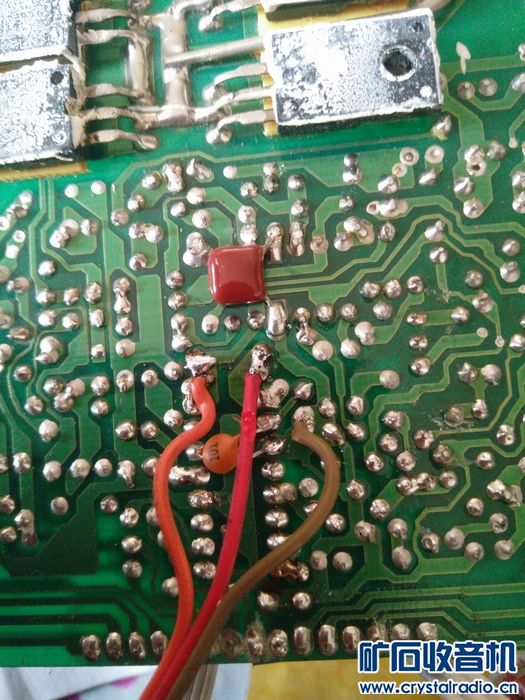

拆除电阻后直接接线

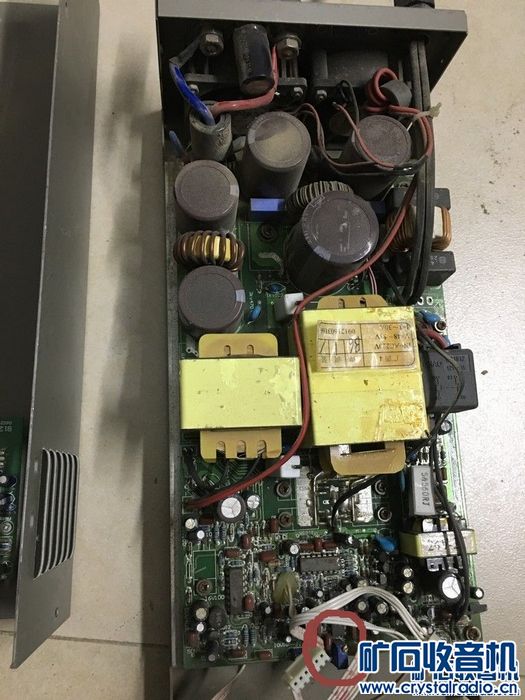

电压改好后改电流可调，图中红圈的5k电位器拆除，直接接5k可调就可实现电流1.7A-30A恒流。

拆除红圈中电位器

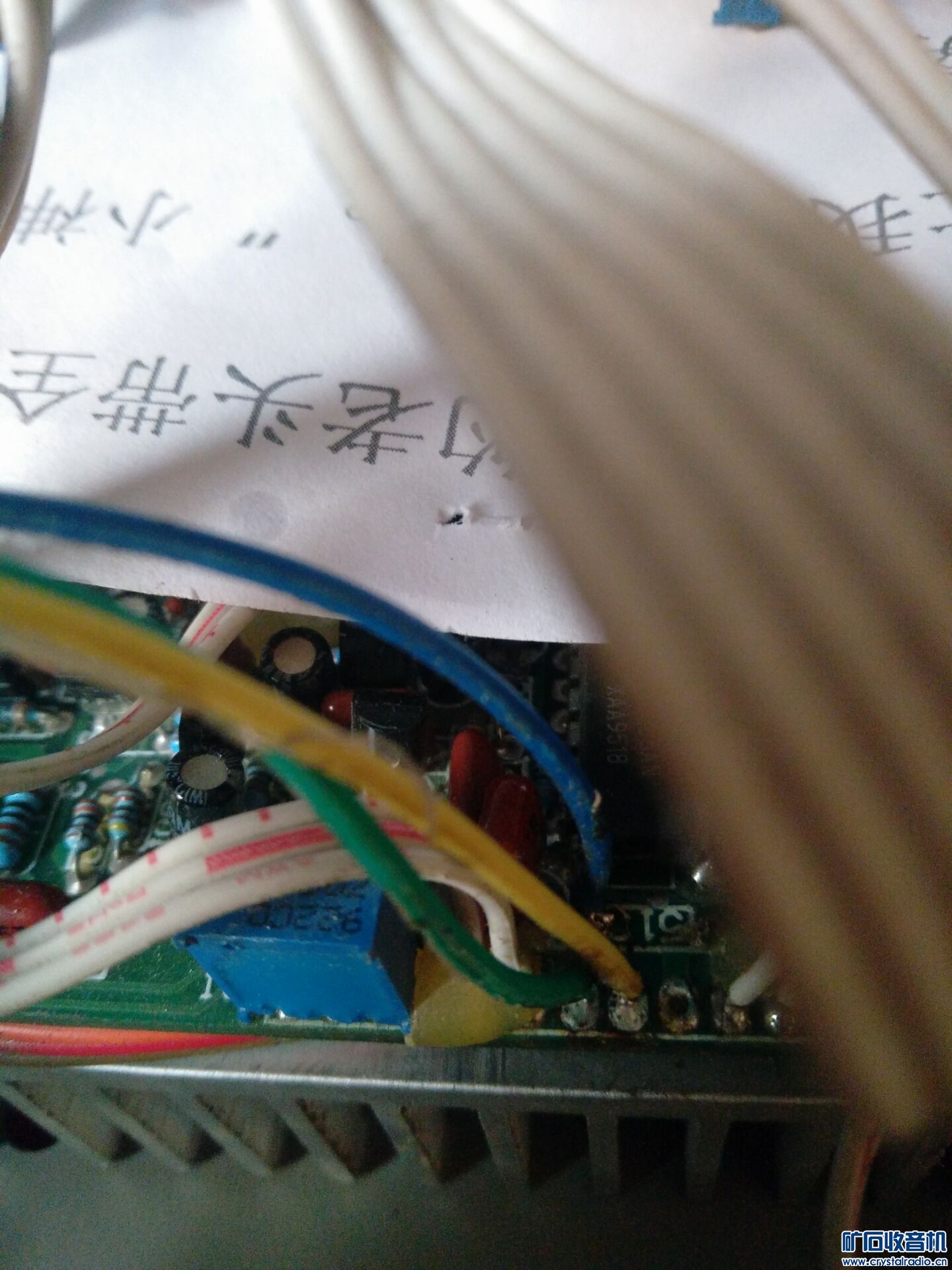

拆除电位器接线

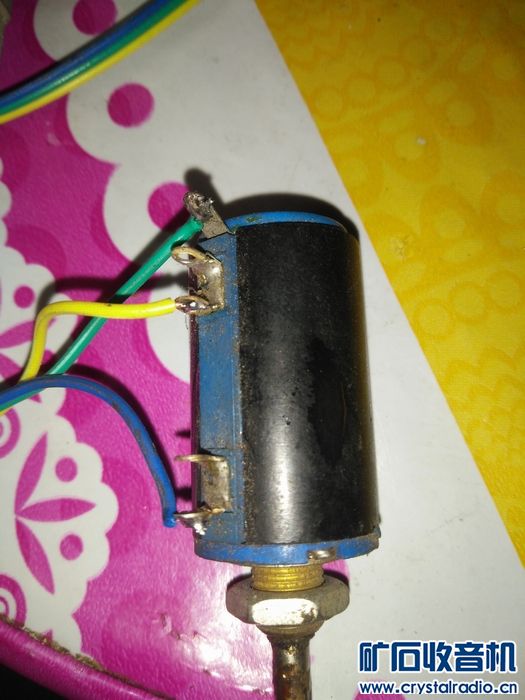

调电流的电阻接线

[attachimg]9409063[/attachimg
此电源因为风扇电路有问题，风扇不启动，直接加一个12v的充电器给风扇供电，开机风扇就工作。有时间改个温控的

加装的12v电源，用热缩管包装一下

自己画了一张改装的原理图，照着该就行

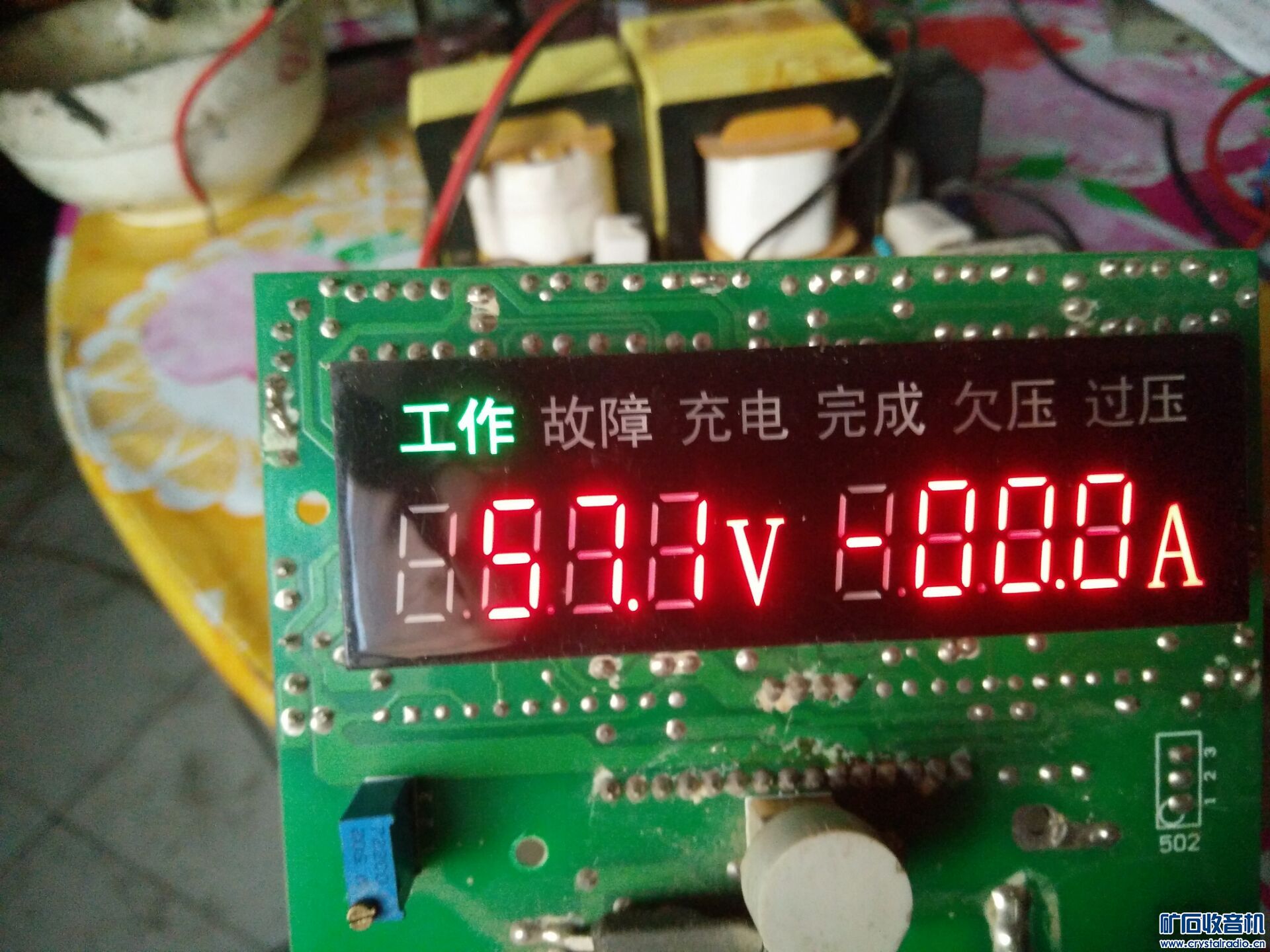

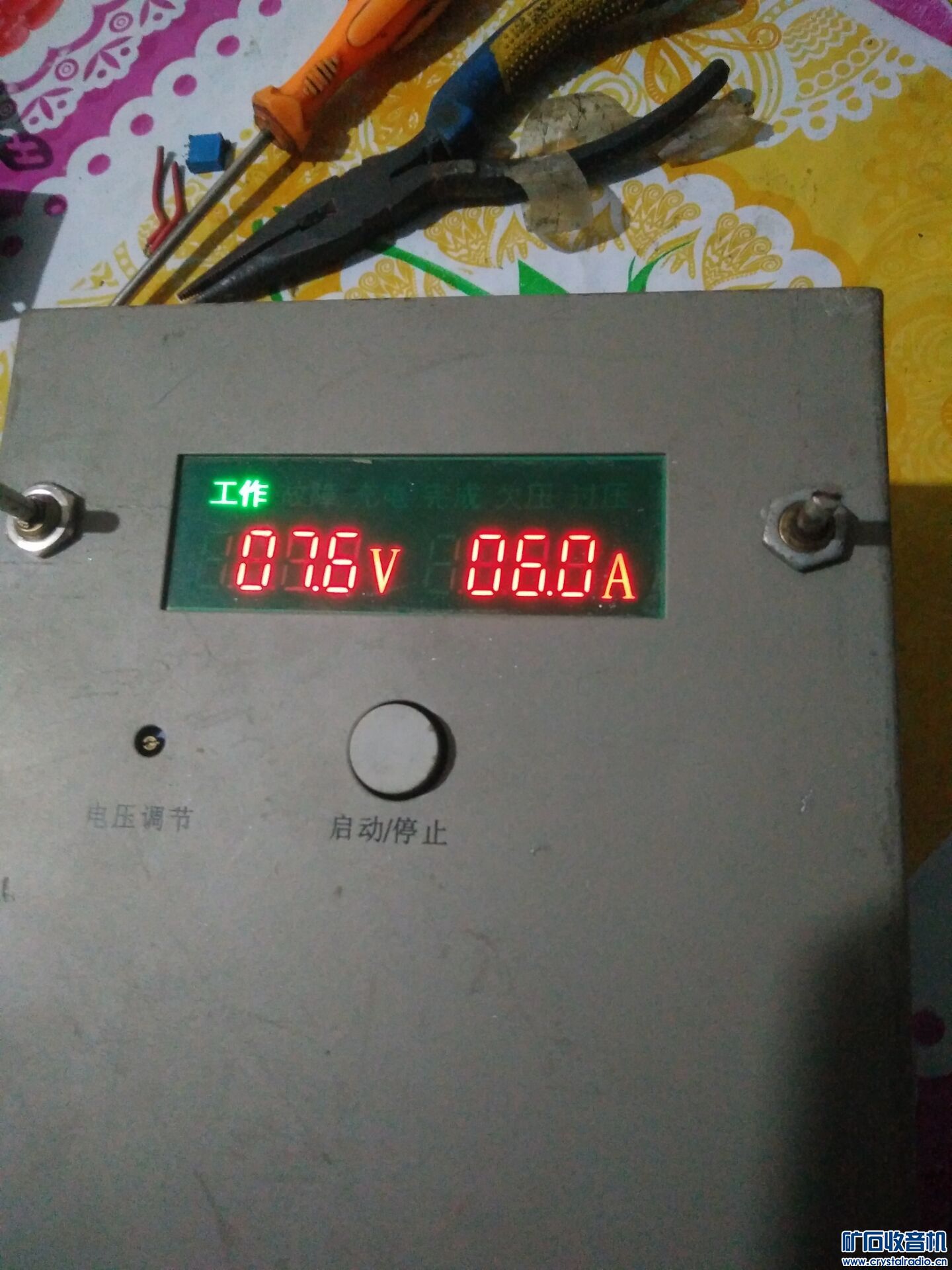

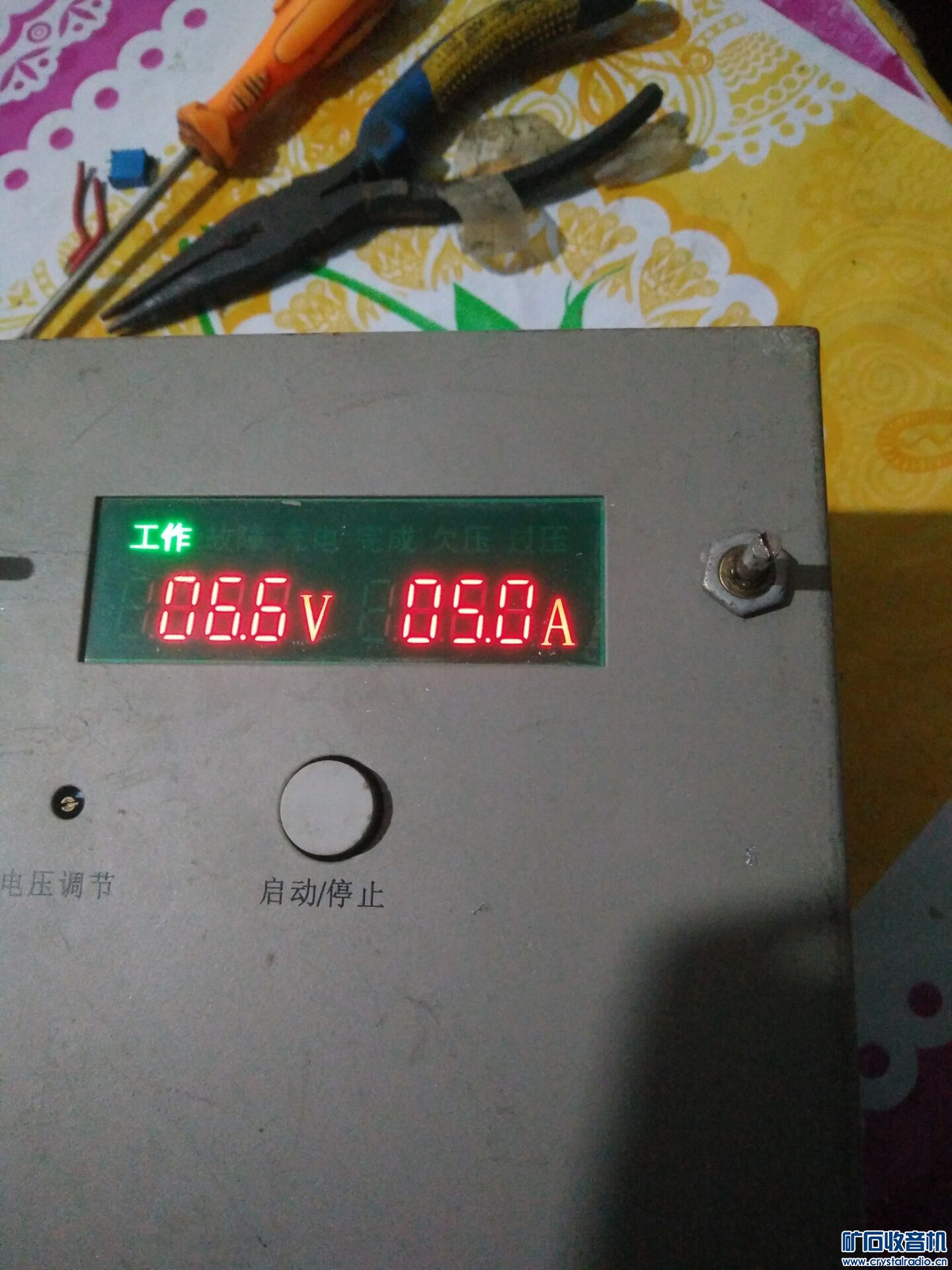

电源改好了，此电源在低压大电流情况下主变压器有轻微震动，可能和变压器绕制工艺有关系。因为没有大功率负载，所以没有长时间大电流测试。技术有限，希望有此电源的朋友多多交流，找到更好的改装方案。
