【参赛作品】diy长波收音机

 关闭 [复制链接]

发表于 2010-12-24 17:25:55 | 显示全部楼层 |阅读模式
长波通信使用的频率范围是100k--519khz,波长3000--578m,可以接受广播信号,航空,航海,授时,潜艇,等信号,由于在这个段大部分是数据通信,所有使用ssb的接受方式,但要有个良好的本振源,本人采用了一个单片机仿dds电路,价格低廉频率稳定,干扰小,下面就慢慢的介绍

发表于 2010-12-24 17:50:31 | 显示全部楼层
很感兴趣....
回复 支持 反对

使用道具 举报


发表于 2010-12-24 17:55:15 | 显示全部楼层

回复 1# bd6kf 的帖子

期待你的大作
回复 支持 反对

使用道具 举报

发表于 2010-12-24 18:57:34 | 显示全部楼层
搬个板凳坐等
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:09:37 | 显示全部楼层

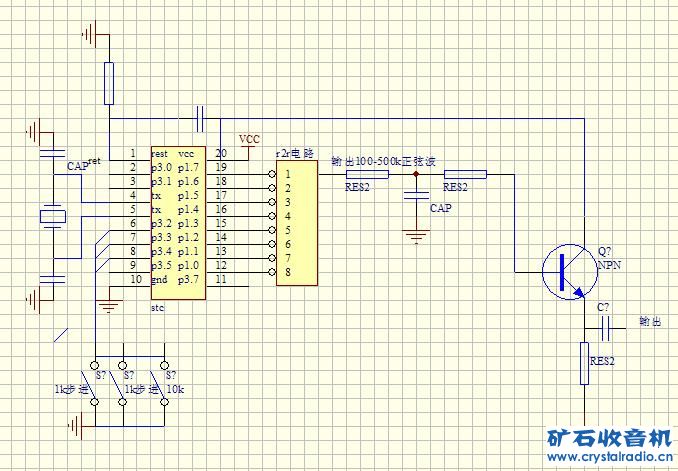

频率合成原理图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:18:09 | 显示全部楼层
直放试 tt.JPG 接收机原理图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:21:02 | 显示全部楼层
频率合成器 pllpcb.JPG pcb图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:22:41 | 显示全部楼层

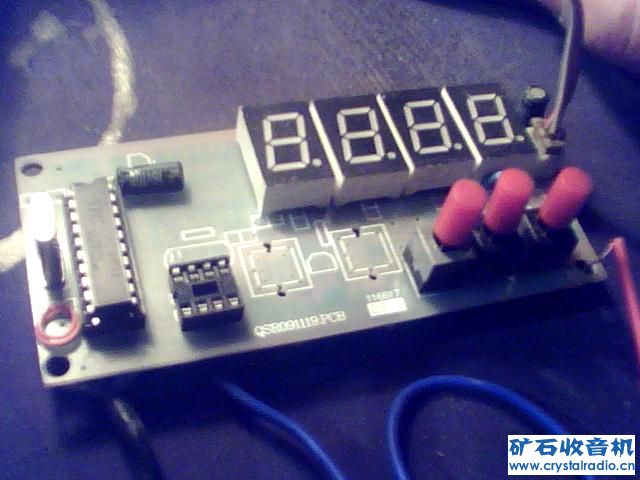

实物图 pllsw.jpg
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:24:07 | 显示全部楼层
接收部分 图片 042.jpg
回复 支持 反对

使用道具 举报


 楼主| 发表于 2010-12-24 21:30:47 | 显示全部楼层
设计的频率合成器是多频段的,单片机产生100k---500k的信号,在通过混频器,和任意一个频率合成,构成更高频段的频率合成,在7mhz应用的非常不错,在这就只用单片机就可以了。而不用后面的混频部分。
