改UT210E钳形表为6000字的故事

  [复制链接]

发表于 2017-12-5 10:08:42 | 显示全部楼层 |阅读模式
本帖最后由 wanwenhao1 于 2017-12-5 10:22 编辑

早就购买了UT210E钳形表,看中的是钳形测量模式,有2A的直流电流档,能测量绝大多数电子有关的电流。到手的表,其主控芯片为DTM0660,储存器芯片为ST24C02。网上见到大家改UT210E为6000字或者10000字,有点心动。看了几天有关的帖子,总感觉简单,且CH341A的土豪金烧录器,在淘宝上十来元就能买到,于是就有了以下的故事。

1、改装成功的网友介绍 “连接数据前请务必保证你的ut210e不是在关机状态,只要不是关机状态,那个档位都可以!!!!!!!”。 有网友就问了, “这句话的意思是:ut210e表,要装上电池,转动到任何档位上,然后再刷机,还是:ut210e表,不要装上电池,转动到任何档位上,然后再刷机?”。 其实很简单的道理,UT210E打开后盖后,后盖上电池就和主板分离了,装不装电池,主板都通不上电,一个样!

2、UT210E主板上,储存芯片ST24C02预留的烧录孔管脚位(用来插入杜邦线的公头插针很不错),网友的帖子上都标注得很清楚,见下图:

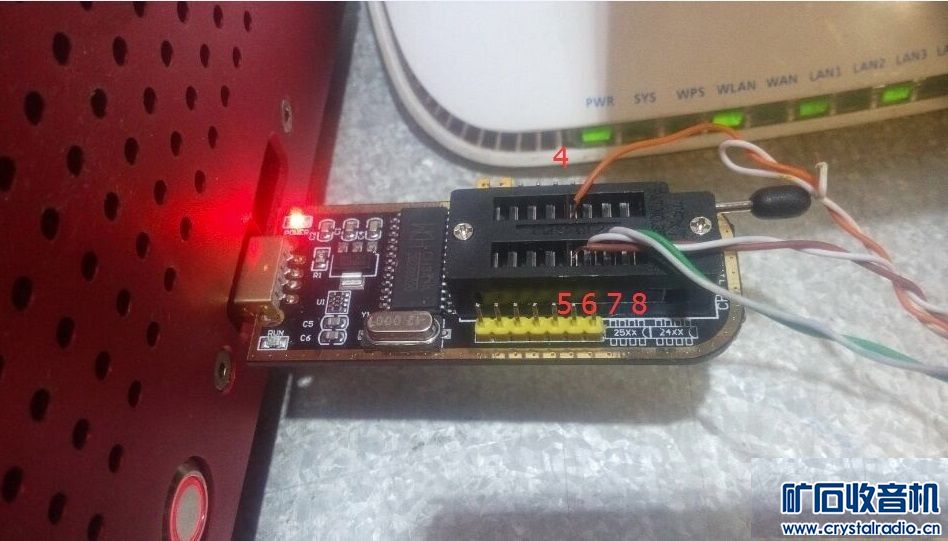

3、关于土豪金烧录器插座的管脚位置,在网上首先注意到下面这张图标注的管脚信息比较详细,所以就储存下来了:

按照这个图接上了插针。直到我准备开始动手刷机了,作最后一次检查时,才发现网上还有一种位置图,如下两张图:


  经多个网页介绍的确认,土豪金的插座管脚位应该是后面的图,最先注意到的那个图的烧录器不是土豪金的,差点就弄错了。

4、主板上留的烧录线孔和土豪金的插座,都可以将公头的杜邦线直接插上去,完全用不着焊接。主板上的孔距为2mm的间距,而杜邦线的头子外壳为2.25mm的孔距准备的,所以插起来有点挤,不过还是能插上。

5、在电脑上安装CH341A烧录器的驱动很容易,商家提供了驱动程序,也提供了CH341A的烧录软件下载。

6、CH341A烧录器驱动程序安好以后,将烧录器插入电脑的USB口,系统还会提示“发现新设备,正在安装驱动”。当这次新设备驱动安装结束后,就可以启动CH341A的烧录程序(商家提供的免安装版)了。没有插入烧录器,也能启动这个烧录程序,程序界面的右下角会提示设备没有连接。程序界面如下图。界面的中心区域为数据区,请注意界面右面的区域,为数据图形区,随后又有很大的用处。

没有连接芯片时,数据都是“FF”。

7、在电脑的USB口插上连好钳形表主板的土豪金烧录器,在左面芯片查找的【类型】上,选择“24 EEPOM”,【厂商】选择“ST”,【名称】选择“ST24C02”。再点击程序界面上的【读取】按钮,程序就会读出ST24C02内储存的数据并显示在数据区,同时界面右面的数据图形区的图形形状将改变。

8、故事的高潮到来,我第一次点击【读取】按钮后,发现界面中的数据只有几个跳成了不是FF的数据,那么少的数据?显然不正常。我又点击一次【读取】,又跳出一些不同的数据,但是显然还是不够多。此时我认为可能是杜邦线接触不良,从电脑USB口取下烧录器,弄了弄主板上的杜邦线的插针,又将烧录器上的插座(是挤压式的插座,接触不良少见)重新挤压了一次杜邦线插针。再次点击【读取】,还是不对劲。纳闷中,连续点击【读取】按钮,终于发现有了数量足够多的数据,于是截图保存作为对比,且保存了以时间命名的BIN格式的数据。幸好我电脑连有扩展的显示器,一台显示软件的界面,一台显示以前截出的软件界面图像,用于对比。经两台显示器显示的内容对比。几经折腾,最后烧录器终于读出了数据相同的好几次数据,自我认为这应该是准确的原始数据。于是再频繁点击【读取】按钮,一边对比数据,发现与读出的数据再次与自认为准确的数据一样时,保存了这组原始数据,随后开始按照预定的方案修改数据。

9、多次对比数据中,突然发现一个小窍门,本来对比数据,是非常不容易的事,但是对照数据表右侧的数据图形却很容易,只要数据图形一样,数据就肯定一样,所以狂点击【读取】按钮时,只要盯住图形,发现图形不变了,那么读出的数据就是一样的了。比较数据时,也应该看图形表而不看数据本身。

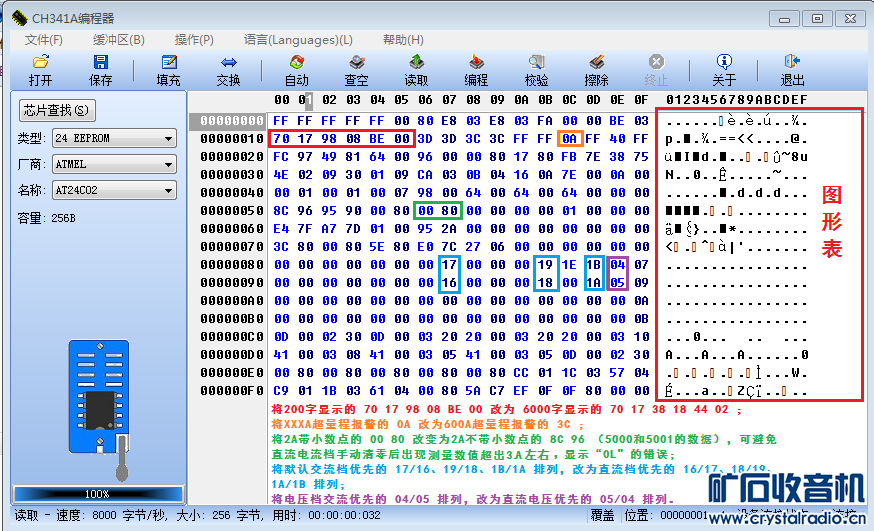

10、因为我钳形表的主控芯片是DTM0660,按照网友的意思,改6000字是可靠的,不是新版UT210E才升级的DM1106主控,改10000字的话,可能会有一些怪怪的问题,所以我选择了改6000字。又因为我测量直流较多,所以想改开机默认交流为默认直流。需要改的还有将超量程报警的数值改为600A。最后计划修改的,是网友们反应的一个问题的解决方法。这个问题是直流电流档手动清零后测量,电流值超过3A左右,会出现“OL”(超量程)的标识,无法显数。于是有人说需要将2A档的校准数据覆盖到2000A档上,说这样2A档就没有了小数点,当mA档读数,可以避免“超量程”的问题。修改的记录如下图,界面右面红框圈起来的区域,就是我说的数据图形区。


11、修改完毕,点击保存数据,将修改后的数据保存在电脑,然后开始刷机。点击【编程】按钮,实际上就是将表中的数据写进芯片,俗称刷机。我点击【编程】按钮后,发现界面基本没动静,再点击一次,依然没有动静。仔细看下部的信息,发现有写入时间0.3S的字样,那么短的时间,怪不得没有动静发生。随后发生了一个笑话,我居然没有点击【校验】按钮,就认为已经刷好,取下主板端的杜邦插针,合上钳形表的后盖开始试机。

12、钳形表上电后,电压档默认的DC档优先确认正确,量一节铁锂电池的电压,显示03.31V,按6000字的规定,应该显示3.310V才正确,也就是说我改6000字没有成功。

13、再次将钳形表后盖打开,插入杜邦线的插针,开始读出储存器的数据,发现果然显示字节的信息还是原来的2000字信息,还发现2A电流档的顺序代码是17、17,都是交流档。断开接线,合上钳形表后盖一试,果然电流2A档按Select键,不能切换到直流模式。于是再开盖插上插针,将原来备份的修改后的数据读出,仔细检查确认正确(备份确实是双17数据,将17、17修改成了16、17)再开始“编程”。这时,我想起【校验】按钮,于是点击它进行校验,结果软件跳出“……与芯片接触不良,无法校验”的提示。郁闷中,感觉除了焊接,我不太可能解决接触不良的问题。由于不甘心需要焊接,于是狂点击【编程】按钮,指望多次写入,不断补充因接触不好而未写入的数据,总能将数据写完吧。

14、上帝保佑,果然若干次点击【编程】按钮后,读出的储存器数据信息的图形和我备份的数据图形一致了,取下插针试机,果然如愿。兴奋中。

15、遗憾还是发生了,直流电流2A档,手动清零后,在读数3A附近,“OL”信息出现。按照网友在贴中所说的方法,按黄色键(HOLD),改变小数点,我却不行。短按黄色键,启动了数据保持功能;长按它,又启动了背景灯,没有出现小数点变动的功能,不知怎么回事。网友的主控芯片是DM1106,如果是因为芯片不一样的关系,则查他的24C02数据信息,与我的基本无差异,有差异的仅仅是表内的校正数据。这个问题还得请其它网友帮助释疑。

16、按照网友写出的方法,根据自己有的电压基准、标准电阻和标准电容,用直流电压基准2.5V、5V、7.5V、10V进行了直流电压档校准;用0.05%的精密电阻4K、10K、20K、40K进行了电阻档的校准;用0.5%的电容器620pF、5.051nF、31.72nF、51.00nF对电容档进行了校准。需要注意的是,按照STM0660主控芯片的功能,直流电压档可分别对600mV/6V/60V/600V/1000V各档进行校准;电阻档只能对50K档和50M档进行校准;电容档只能对500nF档、50uF档、50mF档进行校准。因为每个校准段只需要一个基准即可,我有的的电压基准,实际上只能校准6V档和60V档;电阻基准只能校准50K档,电容基准只能校准500nF档。

17、网友写出的校准UT210E方法转载如下(我对个别文字进行过修改,最后一条是我写的):


此校准只涉及表笔插孔测量,并且需要有相应的标准源(源要高于本表的测量精度至少一个数量级)才能做相应校正!

本机校正灵活,可全程校正,也可单独某个档位进行校正,由用户自行选择。

校准需谨慎,若出任何问题本人概不负责,切记,切记,切记

将转盘置于OFF位置,同时按下蓝(SELECT)键和黄(HOLD)键,并快速旋转转盘至Ω档打开钳表,直至屏幕显示CAL字符,松开蓝、黄键,此时已进入内部校核模式,过程如下:

1、机子先自动检查IC内部线路, LCD显示ADC代码值。(如果有错误,会提示Err0~4,则关机后查看测量用分压电阻是否连接是否有短路、断路,阻值大小是否正确,检查完毕无错误后,再重新开机,开始校正流程。)  自检完成后,仪表自动保存相关参数至E2,蜂鸣器BEEP响一声提示完成。如果此部分以前已经检测过,按SELECT键可跳过此项检查。

2、接着机子自动检查内部放大器相关参数,自检完成后自动保存相关参数至E2,蜂鸣器BEEP响一声提示完成。如果此部分以前已经检测过,按SELECT键可跳过此项检查。

当按两次select键跳过上面两步自检步骤,或者仪表自检全部完成后,必须将转盘旋转到其他档位,校准才算正式开始!(这个很重要)

3、将转盘转至需要校准的档位,进行校准。推荐先进行DC mV档的校准,因为电流、电阻等测量是建立在电压测量基础上的。
校正过程中,按蓝(SELECT)键的作用是“跳过此步”。 校准钳形表,是调整钳形表的显示数与钳形表当时接入的东东的标准值一致。调整示数的方法是:短按黄(HOLD)键,示值数减(-)、长按黄(HOLD)键,示值数加(+),使示数尽量接近接入的标准的值。注意:本表增减示数的跳距较大且不定,可能需要多次增减,才能得到理想的示值。若想退出校准模式,转盘拨至OFF位即可。

4、校准过程中,校正数据会自动写入ST24C02储存器相关的位置。所以借用别人的数据刷自己表的24C02芯片,表的误差可能会不正常。


校准表后的效果,就不贴图了。

最后,我想进一步研究STM0660及其数据储存器ST24C02的关系,阅读了STM0660数据手册,半懂不懂地整理出了已经确认的,ST24C2各地址的功能,因为表格较大,截成图片放到网上极可能看不清楚,所以我把它的打印成了DPF文件,作为附件附上,对改表有兴趣的朋友来说,这个文件可能会有很大帮助。

注意,字节有两段的数据,在转换成10进制的数值时,应该把后面的16进制代码写在前面,输入到转换表内。反过来由10进制翻译好的16进制的代码,要将数值的前段输入到代码区的后面,数值的后面段,输入到代码区的前段。譬如:我的表内,地址1002和1003是升档的阀值,原数据是98  08,输入到进制转换软件时,应在选择16进制,输入数据为0898,而不是9808,得到的十进制结果是2200,意味着当仪表显示值为2200时,将升档显示成0220(小数点将随之移动)。反之你希望显示值是6200才升档显示0620时,在转换表上输入十进制的6200,得到的16进制代码为1838,你要颠倒一下,将38写在地址1002内,将18写在地址1003内。

AT24C02内部数据意义-1.pdf (96.34 KB, 下载次数: 1543)


补充内容 (2017-12-6 14:42):
附件的芯片名称写错了,不是“AT24C02”,是“ST24C02”,标题和内部的表头都写错了,向大家致歉!下载过的朋友们请自行修改名称。

补充内容 (2019-2-15 10:01):
经网友们的提示,现在2A超量程的解决方法已经明朗。
1、在2A电流功能选择地址中(87/97/A7/B7),除原有的16、17外,再写入选择2000A电流档的代码1C(直流)、1D(交流),即可得到不含小数点的2A电流档;
下续...

补充内容 (2019-2-15 10:06):
2、将2A档的校正数据(50、51)复制到2000A档地址(56、57)上,以便在你选择不带小数点的档位(实际上就是选择2000A电流档)时,采用的是2A档的校正数据,避免测量超差。
此时2A电流档就有4个功能可选择了。
下续

补充内容 (2019-2-15 10:11):
这四个档位分别是带小数点的2A直流档、交流档;不带小数点的2A直流档、交流档,其顺序决定于你写入代码的顺序。其中的直流2000A档可避免超量程的问题。
当你升级显示数为6000字后,以上2A等,均应理解为6A……。

评分

3

查看全部评分


发表于 2023-12-7 15:24:21 | 显示全部楼层
正弦交流信号的波峰因素是1.414, 在遇到波峰因素高于这个时候,这个上限可能还需要下调,因此改6000字是比较合理的.
回复 支持 1 反对 0

使用道具 举报


发表于 2023-12-7 14:46:42 | 显示全部楼层
关机刷机改变量程,我提一点想法:
2000字改4000/6000均没有太大问题, 改成9999不可取.理由:0660芯片ADC参考电压1.2V, 直流电压满量程时输入到芯片的信号对应关系是:2000字的是200mV, 4000字的是400mV, 6000字的是600mV, 9999字就是999.9mV, 这些信号都小于ADC参考电压, ADC工作正常都能正确显示结果.但是如果是交流电压9999字时信号999.9mV*1.414>1.2V参考, ADC实际已经超出它能正确处理的范围了(溢出),测量的结果会明显偏小.
为什么UT210E改9999字后测量交流电流会是正确结果?因为钳头输出的经过放大输入至芯片的信号对应关系并不是2000字对应200mV,而是<100mV, 9999字时对应的电压<500mV(*1.414后<1.2V).
供参考.
回复 支持 1 反对 0

使用道具 举报


发表于 2017-12-10 07:43:39 | 显示全部楼层
哪怕是没有电池,读写数据时拨盘还是必须在非关机档的,优利德大部分表都是关机时内部电源脱离电池后、正极电路短接到负极的
回复 支持 1 反对 0

使用道具 举报


发表于 2017-12-7 10:30:33 | 显示全部楼层
这个帖子太好了,可惜手中没有编程器。
我只想把电流档100A超量程报警改为200A。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-12-7 11:12:05 | 显示全部楼层
226291 发表于 2017-12-7 10:30
这个帖子太好了,可惜手中没有编程器。
我只想把电流档100A超量程报警改为200A。

15元左右就可以包邮买到,改造后的钳形表升值都不至这个价,还是值得一试。以后再有什么机会需要刷芯片(电脑的BIOS,手机的芯片等),那就容易了。
回复 支持 反对

使用道具 举报


发表于 2017-12-7 11:31:02 | 显示全部楼层
感谢老师无私奉献。很感兴趣,留存备用。
回复 支持 反对

使用道具 举报


发表于 2017-12-8 00:15:37 | 显示全部楼层
手里好几个UT210E,哪天拆来试试
回复 支持 反对

使用道具 举报


发表于 2017-12-8 00:18:39 来自手机 | 显示全部楼层
好像正好有这表
回复 支持 反对

使用道具 举报


发表于 2017-12-8 20:28:49 | 显示全部楼层
谢谢分享升级经验……   哪天也给210E 拆机折腾一次试试
回复 支持 反对

使用道具 举报


发表于 2017-12-8 21:31:02 | 显示全部楼层
好帖子我也有一块210参考坛友改一下
回复 支持 反对

使用道具 举报


发表于 2017-12-10 01:38:36 来自手机 | 显示全部楼层
哪位坛友有多的210,我也想玩一玩刷机
回复 支持 反对

使用道具 举报


发表于 2017-12-10 07:48:12 | 显示全部楼层

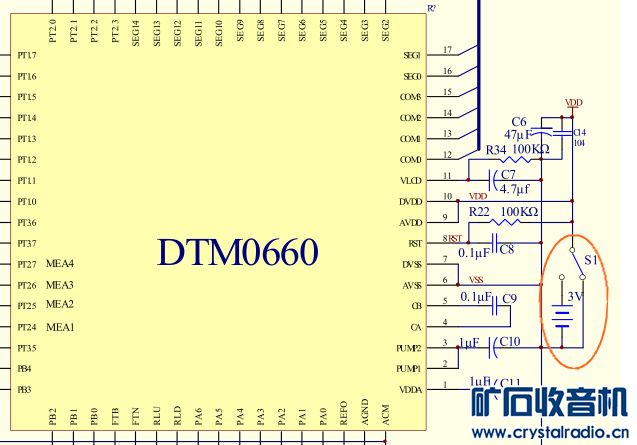

典型关机电路如图(关于这个,楼主不要挑战网友们的经验之谈):
