苏北明珠兄提供的《超级万用表》资料

衡水家维 · 发表于 2010-12-6 20:18:08

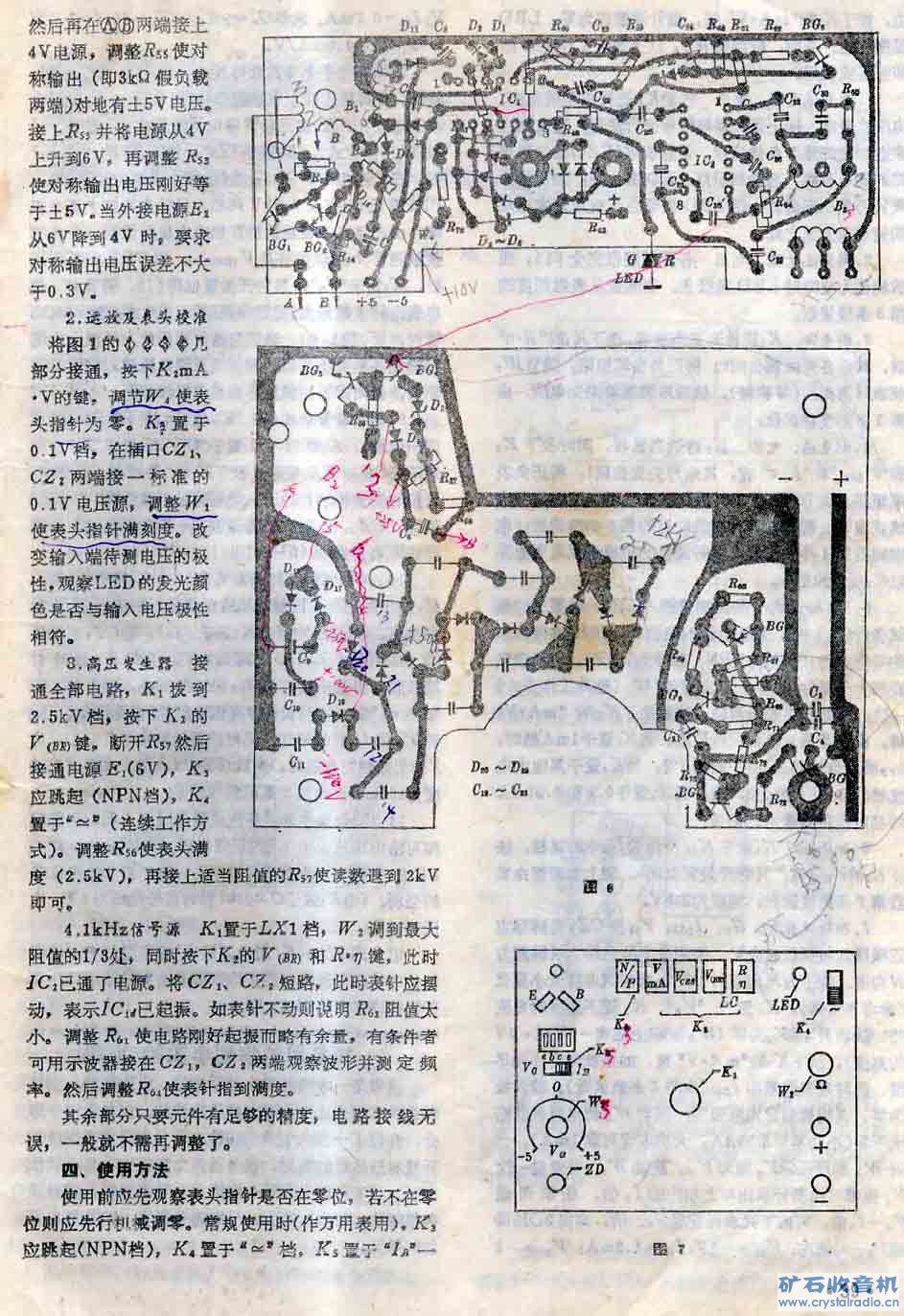

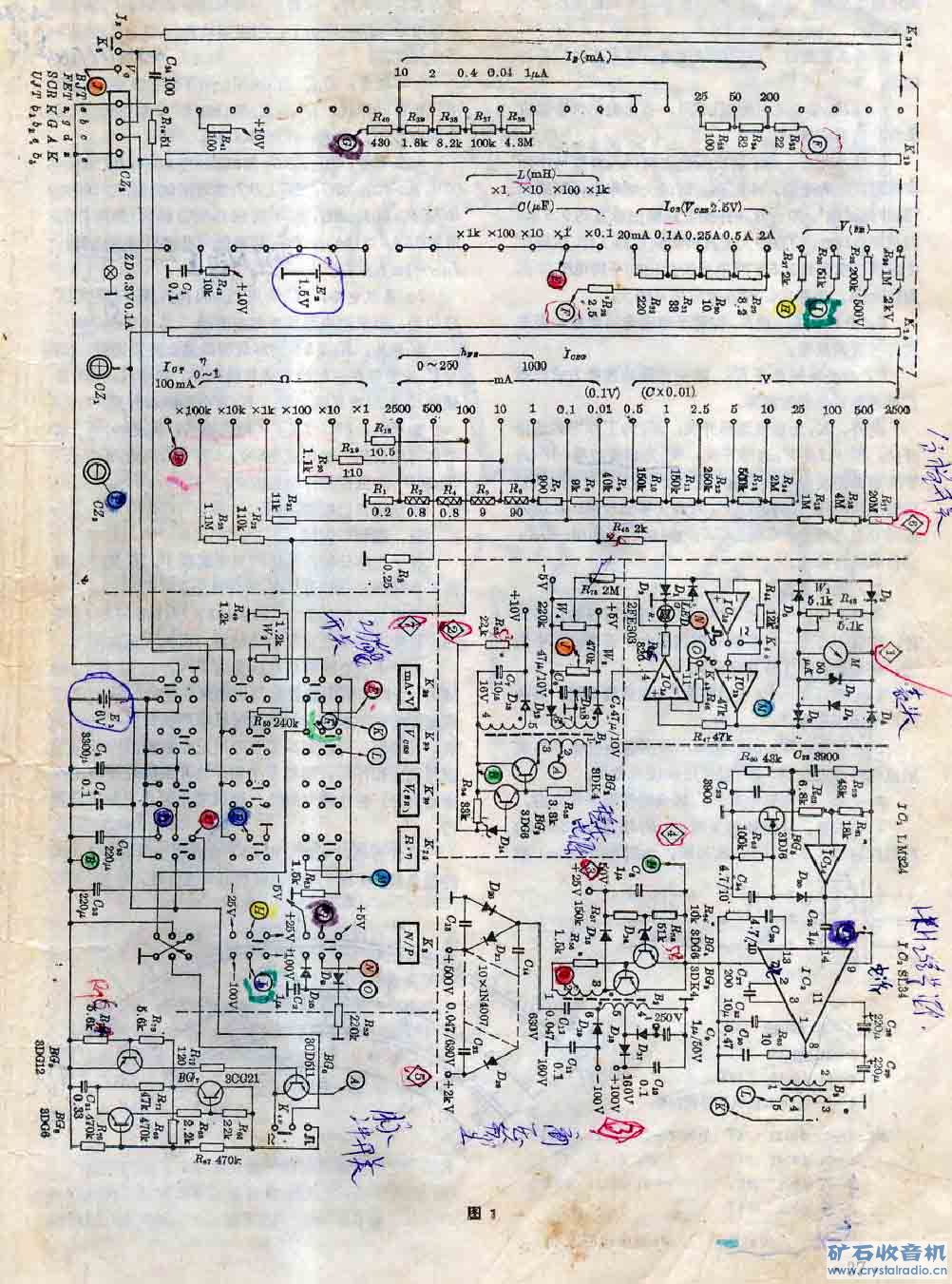

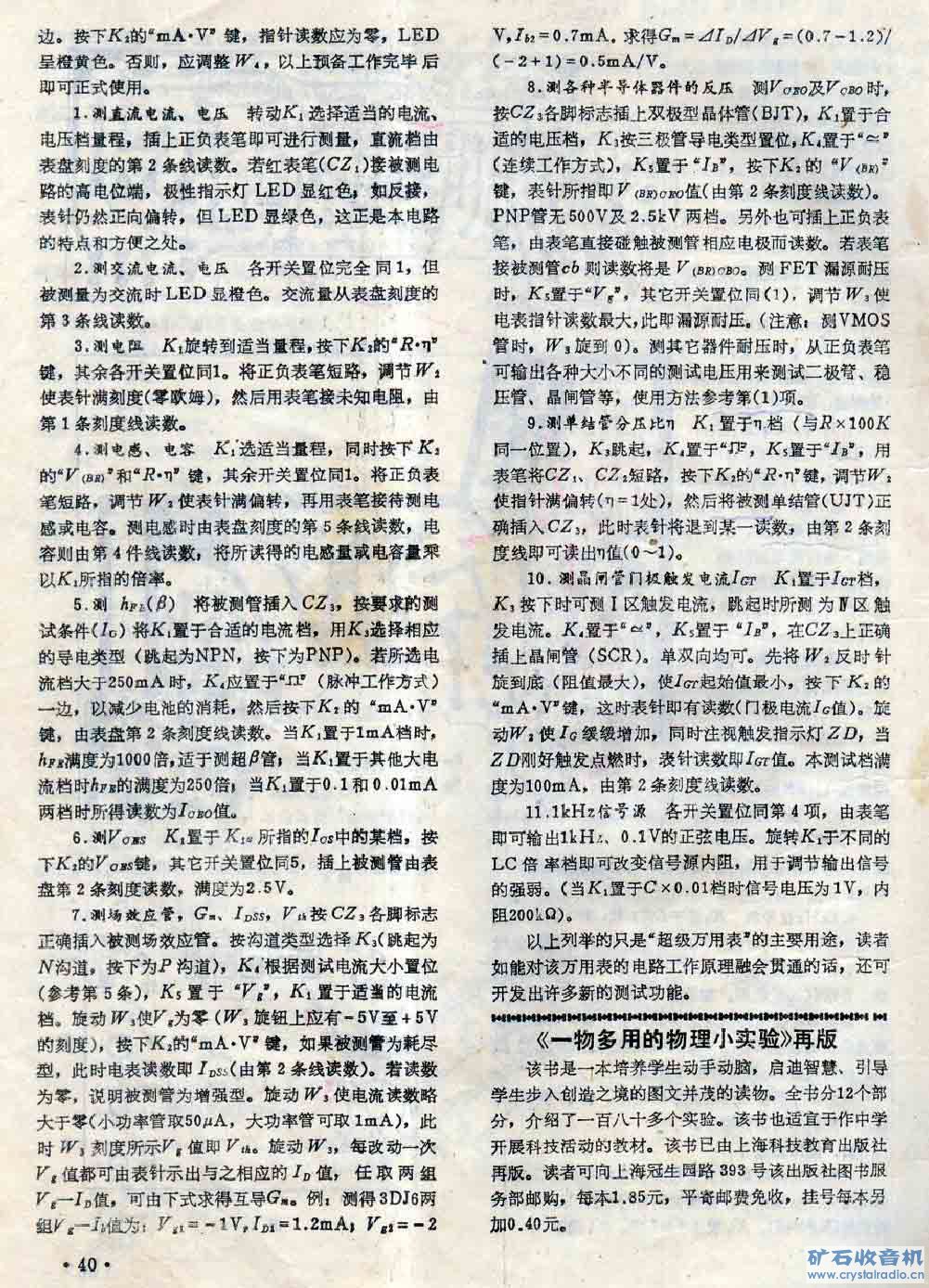

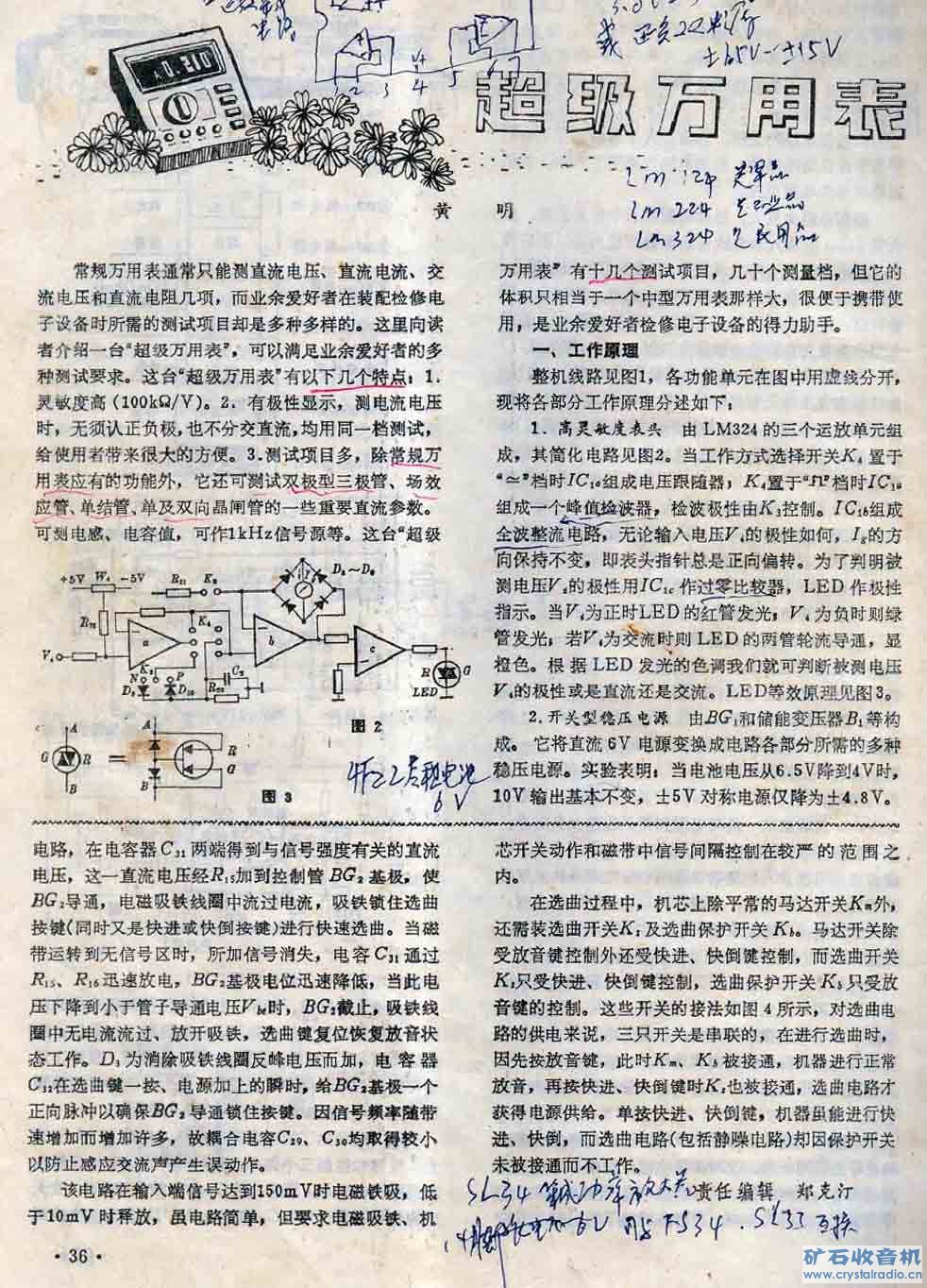

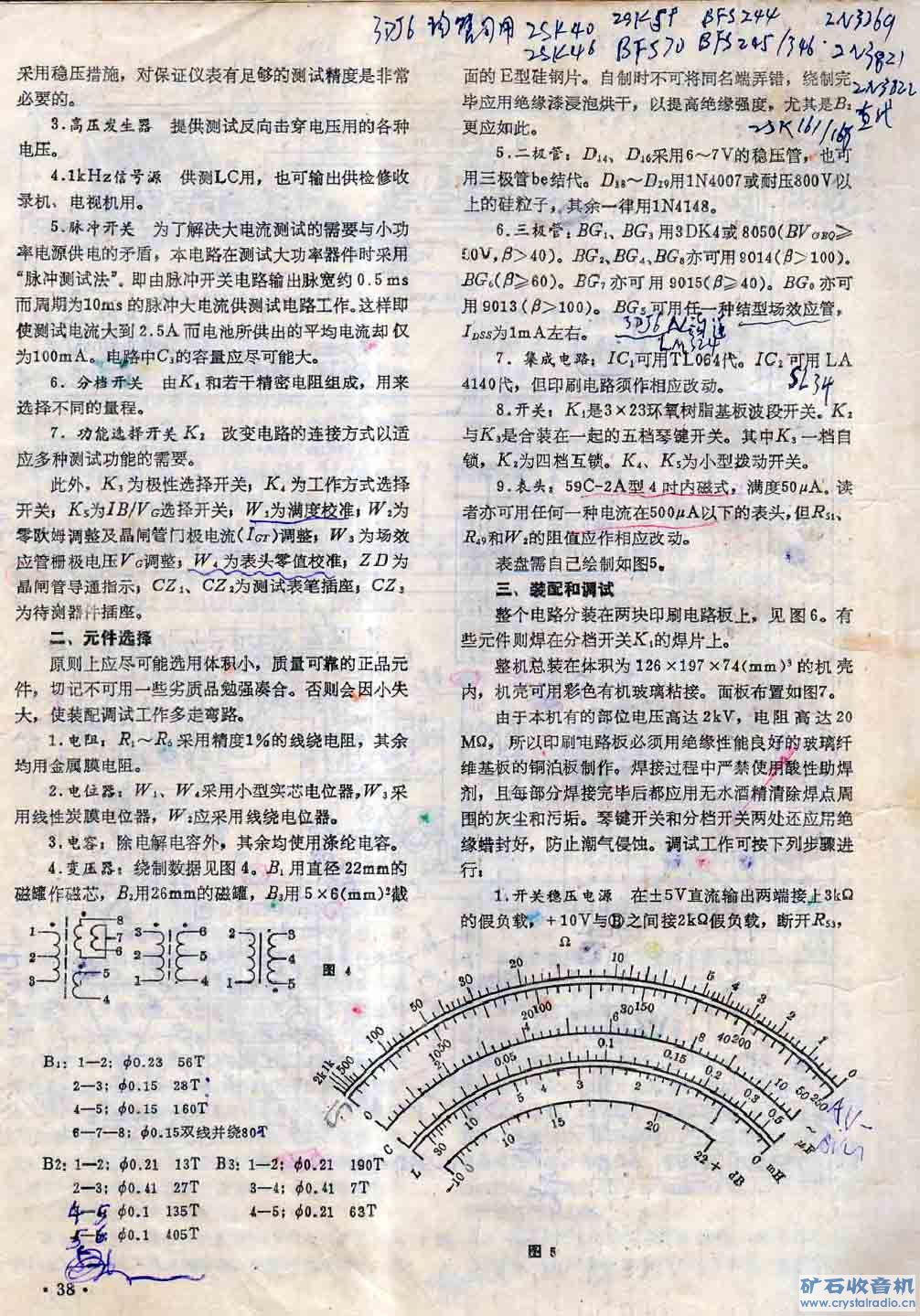

苏北明珠兄扫描的超级万用表资料，因为扫描的分辨率太高，且转换成PDF格式，每个文件都达4-5M，我下载了个PDF转JPG的工具，直接将PDF转成JPG，顿时瘦身到原来的1/12,基本在337-400K之间，再用PS进行处理，润色，旧貌变新颜，本身就是黄纸了，实在不想再擦除那些字迹了，免得颜色不一，凑合看吧，谢谢苏北明珠兄，原帖子我找不到了，先发这里以便保存，您随时可以引用此连接到帖子里

海河 · 发表于 2010-12-6 20:46:53

这玩意这么复杂....

衡水家维 · 发表于 2010-12-7 17:35:24

看着很熟悉，如果没记错，应该是中学科技93年之前的某期上的（我的中学科技只订到93年，之后的就没有了）

苏北明珠 · 发表于 2010-12-7 18:59:02

谢谢衡水家维！是91年第三期《中学科技》刊登的。就是想和大家共享。有几个地方不清楚，不知老兄的中学科技里有没有补充说明，我只订到91年的。1、是37页图1中K2b的L点下面的两个接点应该有接线，不然此功能开关没意义。2，还是此页K3的—25V接往何处？3、39页的图7面板上的E、B接往何处？有何用处？
