坑爹的SX1308中文说明书！

无敌吴刚

事情起因是这样子的，最近想试一下淘宝打样PCB，为了打样而打样，所以就随便找了一个电路图来设计打样。
因为前段时间在淘宝入了几百个SX1308，这个SX1308是个好东西啊！DC-DC转换器，可达2A的输出啊！就拿这个来设计一款电路图来打样吧！DC-DC升压模块，将来日常也会经常用到。

于是就这样打了两次样，都是围绕这个电路来打的。

第一次设计有点小问题，这不是重点不掉了，第二次设计好了，打了第二次样回来，很完美，电路焊好之后，的确能够达到理想的升压效果。

但是高兴没一阵子，就发现问题了，这个电路不能带大负载。
也就是说一般一百几十mA的电流工作，电路没事，升压也很好！但是焊了一个锂电池升压5.15V给手机充电就不行了，700mA的左右的电流吧。完全带不动。一测电压，天，掉到4.7V以下了。手机充电也停止了。

这怎么回事？这个SX1308应该很成熟的IC了啊？我不甘心，难道我的设计有错误？于是我就拿出SX1308的说明书，按照上面的电路图电路参数又焊了一个，结果发现还是一样。不能带大负载。根本没有所说的什么2A电流，几百mA电流都难。

我想起以前在淘宝上也买过这个IC的升压模块啊，那个就很好用。为什么一到我自己设计就不行了呢？由于这个模块已被我用来制作充电宝了。也无法拆开再研究两者有什么区别。没办法，只好再宝上再买几块这样的模块来研究吧。

模块买了，但得等好几天才寄过来。晚上心不死，又继续研究。试了好多办法：
1.加大电感。尝试焊多一个4.7uH电感并联上去。
2.加大输入输出电容。多焊几个电容并联上去。
3.换另一块SX1308集成路。吹下来换另一店买的SX1308集成路。

忙了一整晚，都是不行。连示波器都动用了。发现接大负载时输出波纹很大。万用表测集成的FB脚。发现本来0.6V饱和的脚，能达到0.78V左右，证明上面有纹波。用示波器测电感后二极管前的波型。发现虽然负载加大，但占空比并没有增加多少。

同时对比了另一块成品模块（不是SX1308 IC，但很类似，不知什么型号，丝印F15H），发现成品模块能充手机，接大负载时（手机充电），电压并不会大幅下掉，示波器看输出波纹并不大，电感后二极管前的波型，占空比明显改变，负载变大，下拉电压的时间变长。

于是怀疑自己买到了假的X7R电容，这个好办，马上用风枪将成品模块的电容吹下来，换上给自己设计的模块，将自己模块上的电容换给成品模块。互换之后，发现成品模块依然正常工作，而自己设计的模块，还是不行！

不是电容问题，会不会是买到假的SX1308集成路？如果不是，会不会是自己设计的电路有问题。例如原来调压的电阻人家是贴片或可变电阻的，我设计成1/4W直插电阻，造成距离过长而干扰？

这两个问题无法求证，只好继续等新买的SX1308成品升压模块寄回来再能确定了。

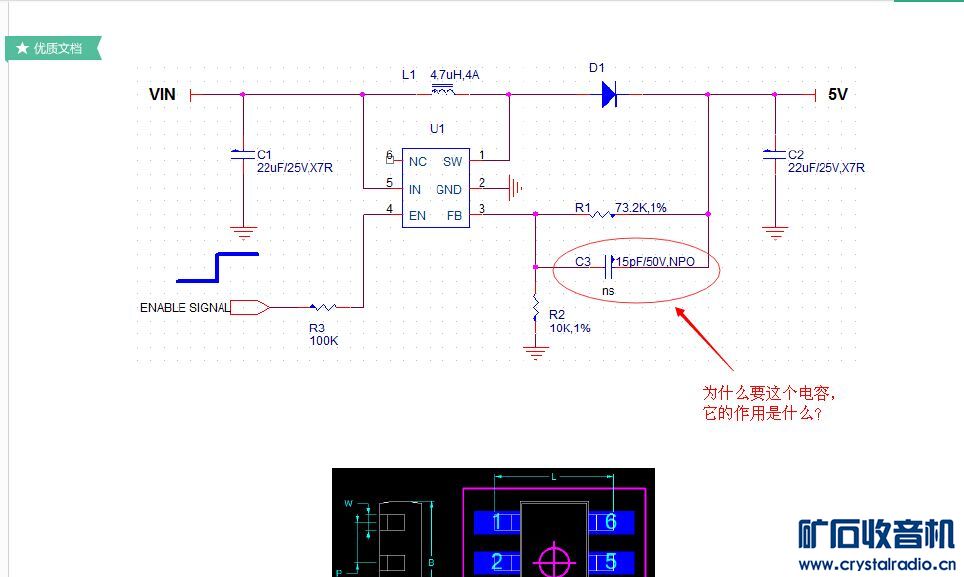

但这时无意中想起一个元件，这个地方为什么要并联一个电容？？请看该中文说明书（我的电路设计正是参考该说明书的经典电路的）


这是一个15PF的NPO电容，NPO是一种很了不起的电容。但是设计并在这里的作用是什么呢？而且15PF的这么小的容量值，又能起到什么作用呢？一大串的不解，想当初看说明书来设计PCB板就有这个疑问了，但是因为这是说明书，没有过多的怀疑，现在不管了，反正试了一个晚上，全是失败，干脆把这个想不通的电容拿下来再说。

电容边焊边撬下来，撬坏了电容，不管了！再次试，你猜结果怎么着？电路正常工作了，能带大负载了，接手机也能充电了！一测量电压，完全正常！

天哪！这个电容居然是影响整个电路正常运行的元凶！
不对啊！人家说明书。。。。

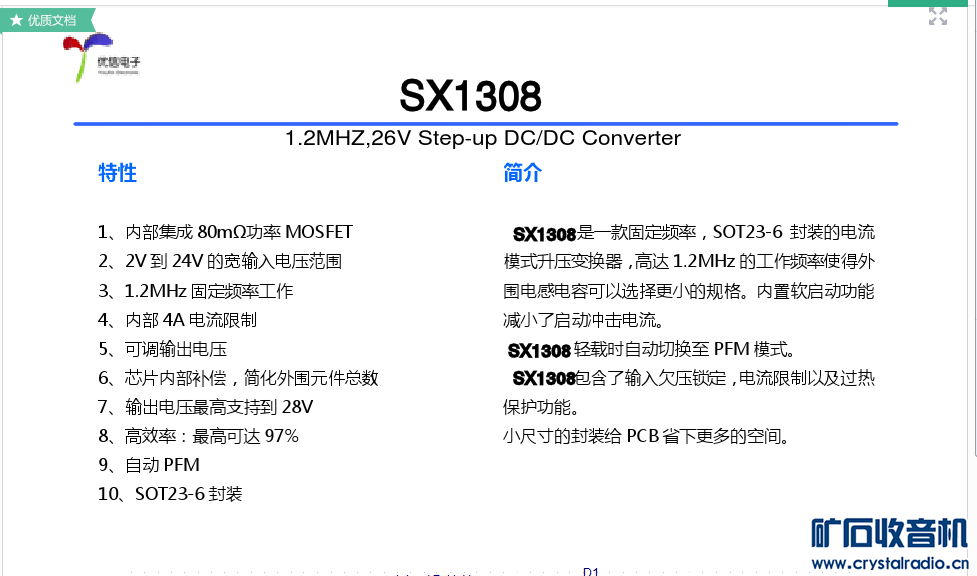

等等，这个是中文说明书，我从一开始到现在都是根据这个说明书的。我得去看看英文原版的说明书：
结果发现完全就没这个电路，原版的电路是这样的：


哪来的C3？

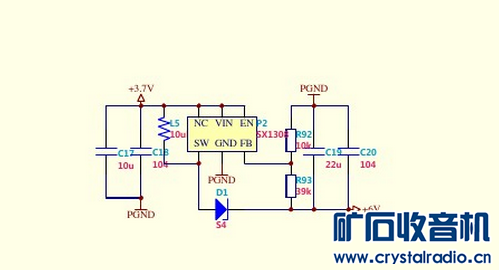

还有网上别人设计的图纸：


最后我还跑到淘宝网上看成品模块的照片：


人家哪里有这个电容哦！

所以说，尽信书~我感谢这个作者他上了一个中文说明，使得我这些看不懂英文的菜鸟们有了学习的机会，但是他的电路却有严重的错误，浪费了我一个整晚的时间，真的很累。还有很多人在画电路图的时候，喜欢乱加电容，因为一直以来感觉电容随便加，只会对不会错，还能使电路稳定。殊不知这个就打脸了！好了，就写到这吧，乱写了一大堆，为了解决这个问题，今晚工作量的确很大，给后来者看看吧，说不定还会有人中招的。

小鬼头

楼主一直说的那只与负反馈电阻并联的电容，是一只高频补偿用的电容。

一般来说，这只电容是属于超前补偿电容（产生一个零点），用于降低相位移动的速度，提高电路的高频稳定性。但这只电容能不能起到正面作用，还要看具体电路（零点极点分布情况）——如果你有足够的测试手段（通过测量环路增益、相位移动、穿越频率等），才能观察到他的作用。现在的简单测试，无异于瞎子摸象。

也就是说，这里涉及到高频稳定性方面的知识。只从普通线性电路的角度来分析，是不会找到其中的运作规律的。

yzxky

学习了学习了学习了

xinlinren

一探究竟，苦战一夜；锲而不舍，方得始终。  試分析； 电路中输出的高频方波由15p的电容及电阻R2对地造成输出内阻过大。导致输出电压异常。

wanwenhao1

感谢楼主分享自己的经验和教训，可以使看见此帖的网友少走弯路。顶！

无敌吴刚

yzxky 发表于 2017-8-17 06:08
学习了学习了学习了

哈哈！好的！

无敌吴刚

xinlinren 发表于 2017-8-17 06:28
一探究竟，苦战一夜；锲而不舍，方得始终。  試分析； 电路中输出的高频方波由15p的电容及电阻R2 ...

貌似有点道理，虽然我也看不明白，但这个小小的15pF电容居然对电路影响这么的大，也是出乎我意料！我算了下，这芯片固定频率1.2M，那么这个15p的电容在这交流阻抗大概为8至9千欧。其它就不知道了！

无敌吴刚

wanwenhao1 发表于 2017-8-17 10:39
感谢楼主分享自己的经验和教训，可以使看见此帖的网友少走弯路。顶！

谢谢！解决过程的确艰辛！小小菜鸟的楼主，没有什么经验，哪会料到说明书电路有误。即使有怀疑，但看一下这仅仅一个15p的电容，这么小的容值，料它也搞不出什么风浪来，于是就打消怀疑它的念头了。楼主也是干了一晚上，换无可换拆无可拆的情况下才把其从电路中拆掉的。想不到居然差别这么大！

hotlsw

学习了
学习了

无敌吴刚

hotlsw 发表于 2017-8-17 19:50
学习了
学习了

好的好的！！！

无敌吴刚

CoolPumpkin 发表于 2017-8-17 20:30
猜原作者意图是，用这个电容将输出电压误差分量更多地反馈到FB端。但是，确实是15P的容量能有多大作用呢 ...

说明书上倒是有一句话，FB为高阻抗节点，引线请布置尽量短……我手头上没有其它容值的NPO电容啦。那种黄色高频瓷片电容倒是有点。要不要换个30p的试试？

骑牛问牛

这个电容要看用在什么地方，用在反馈回来当然会影响到整个电路的响应时间。甚至会将高频纹波反馈回去造成带负载时电路不稳定。又假如这个是接在fb和gnd的旁路电容，那么结果就不一样了。

guaiguaicai212

都很有见解，但元凶找到，导致出现这种情况的真正原因是什么呢？

无敌吴刚

谢谢楼上各位！一中午没上，收到大家给我的回复有点多，令我有点受宠若惊，不知所措，所以我就不一一对应地回复来家每一位了！
我来说说我中午的试验：
现在开始有点迷糊了！为什么？因为中午我收到了淘宝买寄过来的成品模块！
我将15pF焊到成品模块的同样位置！发现成品模块能正常工作！
我发现成品模块用的是103可调电位器（FB上的反馈分压电阻）！也就是说比我现在用的电阻小大约10倍。这样也会使15pF的影响变小。15pF在1.2MHz的交流容抗大约为9k。
于是我重新用我的pcb焊了一个模块，同时分别对比使用100k，10k与10k，1k作分压电阻的效果有什么不同，发现都是一样不行。
再次买到怀疑假ic，尝试将成品模块上的ic与我pcb上的ic相互调换使用，发现调换了ic但效果未能调换，成品模块正常，我pcb不正常。
怀疑输入输出电容22uFX7R的问题，将成品模块与我pcb上的调换，发现效果依旧。
判断应该是pcb设计布线的问题了！！成品模块布线好！
那么到底这个电容到底对工作有无影响？尝试将我cb上的15pF拆下，焊了一个30pF的瓷片电容上去，发现效果依旧，带大负载电压下降。
尝试将成品模块同样位置的电容加到45pF，即一只NPO的15pF电容加一只瓷片高频30pF电容，发现在5.几伏左右的电压时，加大负载，有电容比没电容的电压不降反升。例如从原来的5.2V升到5.35V左右。
但是当电压调为6.6V的时候，有电容的成品模块带大负载载只能输出5.8V左右！而将电容拆去后，电压能升到6.2V左右。
暂时结论：电容始终会影响带大负载的效果！会使其带大负载的能力下降！但成品模块的影响较楼主设计的pcb要小！估计原因是楼主设计的pcb中，FB引脚所引出的铜线路面积较大！因此本身就存在一定值的电容。在再加上固定电容后，使得输出带载能力更差！
今晚继续任务：尝试进一步减小分压电阻，尝试使用1
k，100的组合，那样子进一步减小15pF电容对其的影响。看看结论正不正确！

sxsndhl

也不是太懂，感觉楼主很认真，测得很辛苦。反馈电阻干嘛不用电位器呢？主要原因还是芯片设计的问题或者是理念吧，成品芯片一般的都是稳定性很高的，不应该出现对布线和外围元器件这么敏感的，应该皮实耐操。
