刚刚组装的玩具七管半导体收音机（二）

junshunh

前面帖子里提到再购买套件另外组装一台七管机，有了上次的经验，这次主要打算再组装一台稍微好点的机子。选中了这个套件：

这次组装采取了不同于前一次参照商家提供的方法，而是采用逐级组装的方法，也就是说每组装一级电路就调试一级电路的办法，第一级电路首先组装变频级。将三极管、可变电容、磁性天线、振荡中周、一中放元件都装上，将电源退耦滤波电路也装上，


然后在检查无误的情况下，通电调试振荡级电流为图纸上标注的数值，遂将电路接到另一台断开振荡级电路机子的中放输入部分。两机联合调试，另一台机子接收到了电台信号，也就是说这组装的第一级震荡级电路基本调试好了。
接下来组装第二级，也就是一级中放、二中放检波级，以及低放部分。
然后，逐级调试静态工作电流。

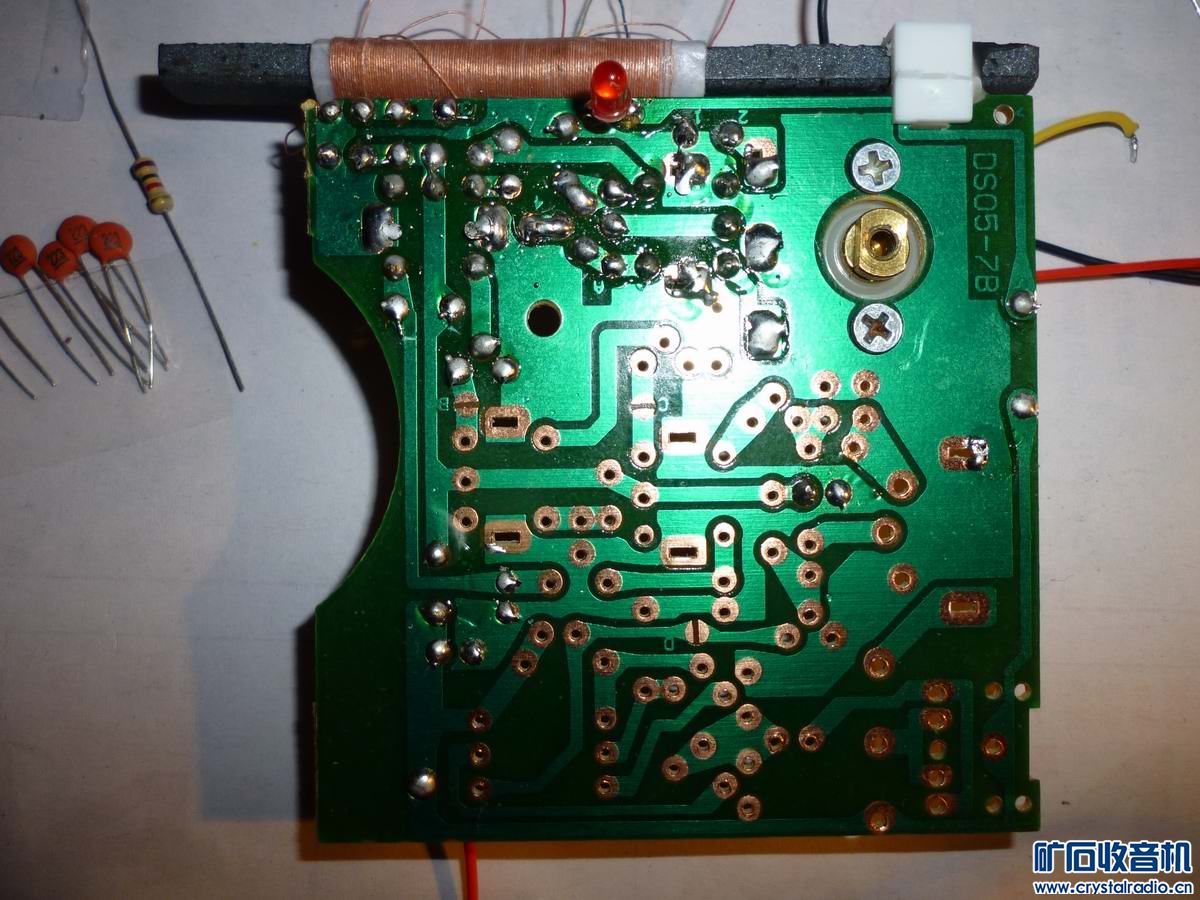

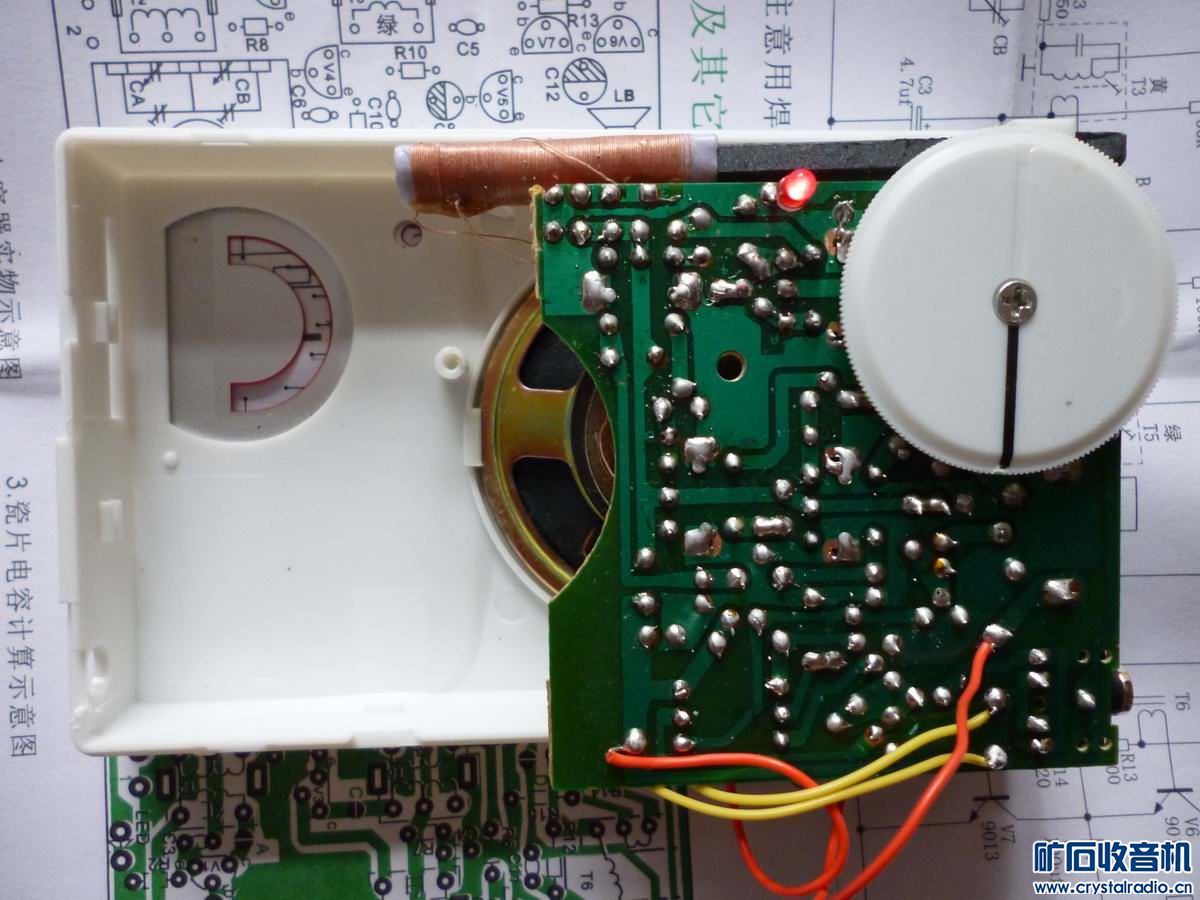

组装好的机子：



这次组装的这台机子，效果明显好于前面帖子里的那台机子，不像前面那台机子在收到强台时产生中放轻微自激，高端收台有啸叫，而且这台机子收台灵敏度稍有提高。唯有一点不足之处就是输出功率稍微小一点，因为这台机子的电路是采用了无输出变压器电路。
省掉输出变压器，降低了成本，同时消除了由输出变压器而产生的失真和损耗，消除了输出变压器引起的移相，因而可采用负反馈，使放音音质提高，消除了输出变压器与磁性天线、中频变压器等元件的寄生耦合，使电路更加稳定。不过这种电路要求的激励功率较大。
使用16欧的喇叭效率要好于8欧的，但是本机使用的为8欧的，而上一台机子是用16欧的，而那台机子还是有输出变压器的。
所以说是8欧喇叭输出音量要小一些，但是本机的各级静态电流整体上要小于前一台的20MA，本机静态消耗总电流15MA样子，还包括LED指示灯的电流。
整机工作时消耗电流要小于前一台机子，而收台数量及音质要好于前一台机子。

ajv

看看我组装的场锗硅七管收音机

乙猪

这个PCB尺寸是多少？
现在正在学习使用论坛抄版神器sprint-layout 6.0抄版，我准备复刻一个。

语音输入

我安装收音机还是从后级开始，你从前级开始并用另一个收音机来调，这个方法很好！值得字习。

junshunh

乙猪 发表于 2017-8-8 16:06
这个PCB尺寸是多少？
现在正在学习使用论坛抄版神器sprint-layout 6.0抄版，我准备复刻一个。

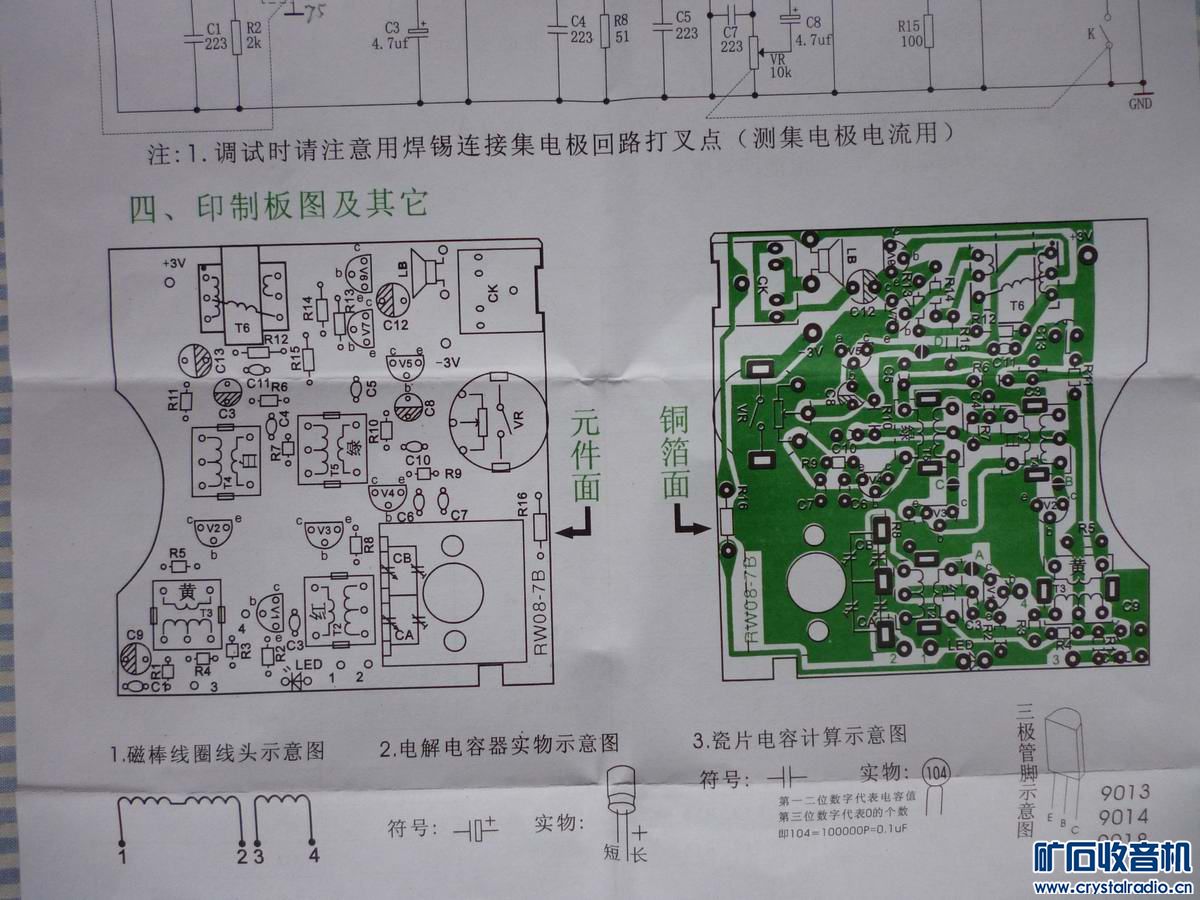

刚刚用数码相机又拍了一张印版图，印版尺寸66X66毫米，谢谢支持！
