中兴ZXD1500基站电源精改0-60V30A可调电源。

  [复制链接]

发表于 2017-5-27 00:05:42 | 显示全部楼层 |阅读模式
本帖最后由 jake 于 2017-5-27 00:27 编辑

前几天脑袋热从520版主那收了一台中兴ZXD1500电源,不是没得用,是觉得改着好玩。 纯属闲的。自己给自己找事。 回来后用了一天时间改了一下。供大家参考。

改造思路:

1.尽量在原有外壳基础上发挥,不过多添加凸出物。

2.美观大方,简单实用。

3.良好散热,稳定工作。

费了半天话,言归正传。

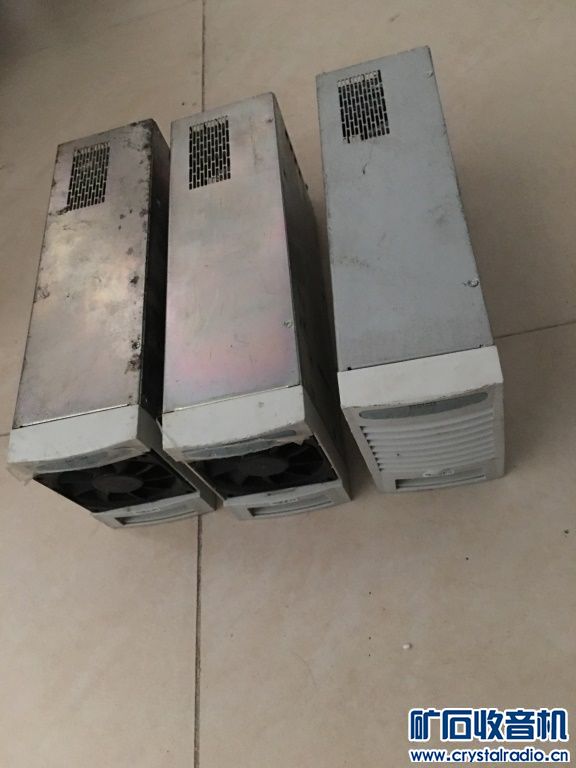

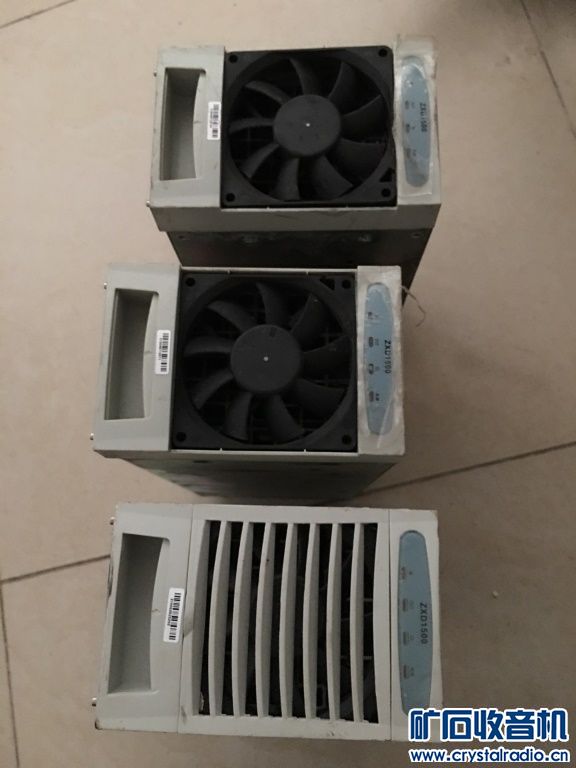

电源在520时的样子。

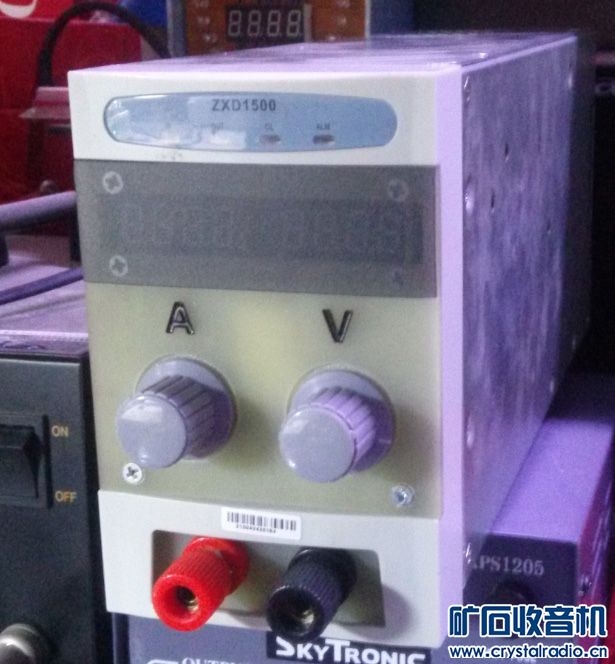

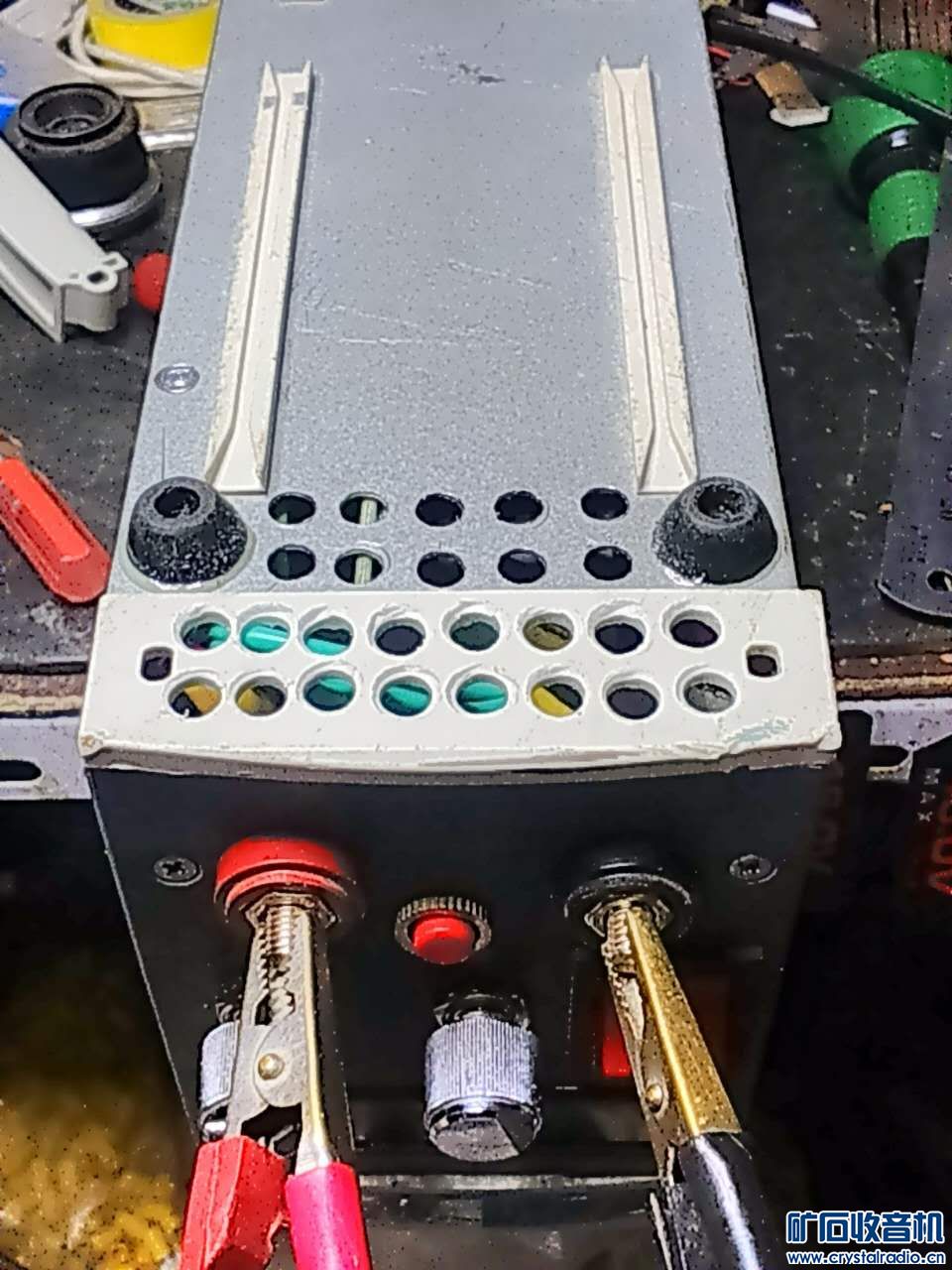

前面板的样子(风扇在前面,这是我绝对不能接受的!)。


后面的样子,太工业化,还专用插头!准备阉了他!



第一步,电源改造方法(这部分图片都是借本坛大侠的)

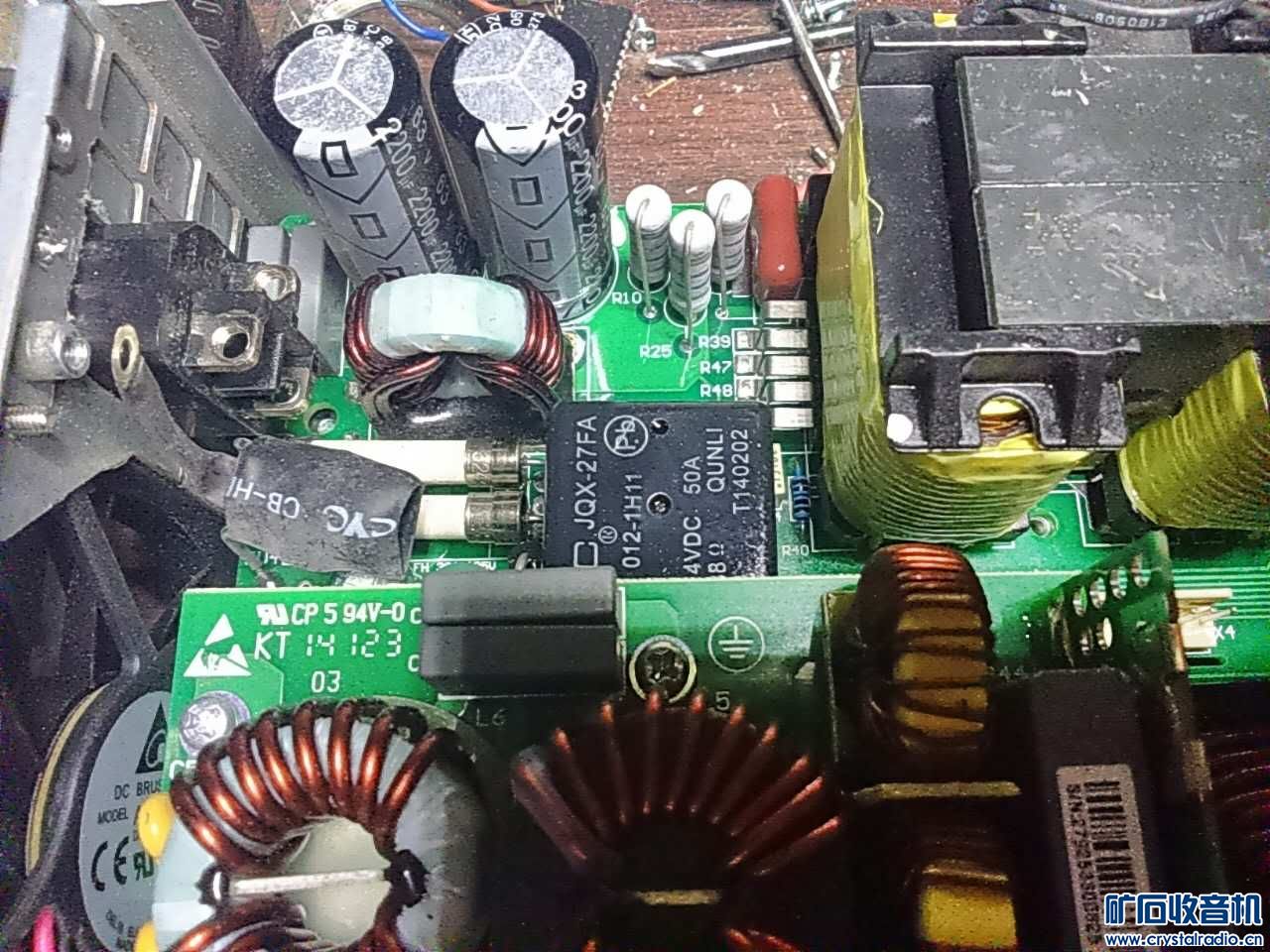

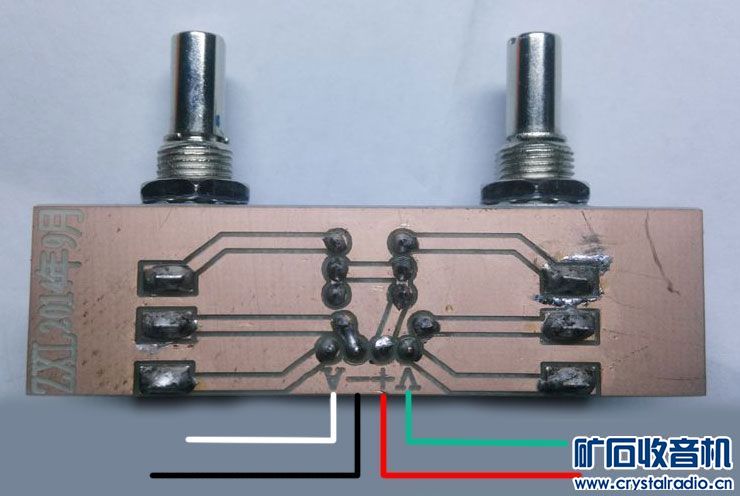

231421mcmiobofm222omoc.jpg 231421of83un78qhca7368.jpg 231421eixtxfyrn8tu6usu.jpg


开始了。我是这样接的。

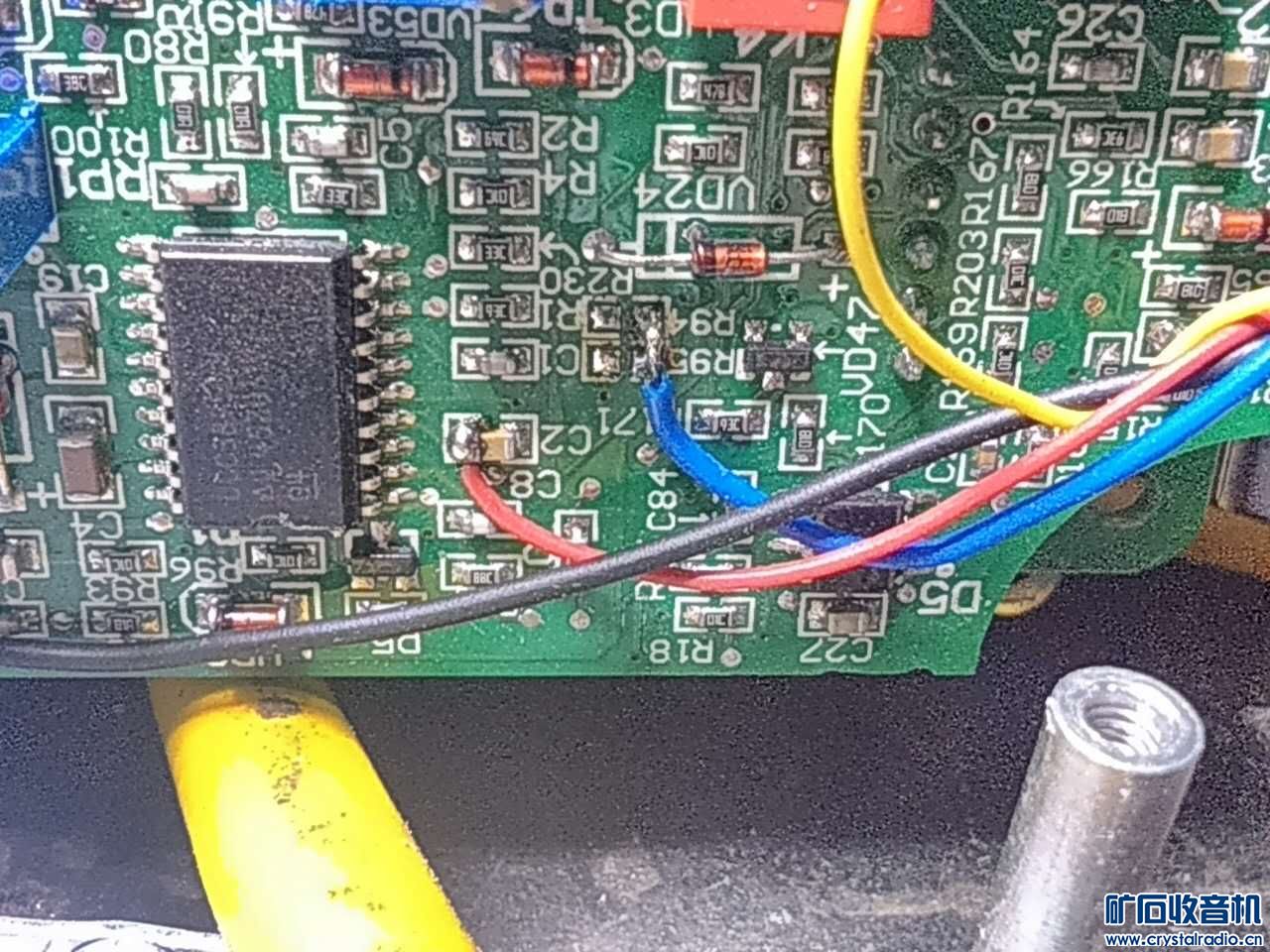

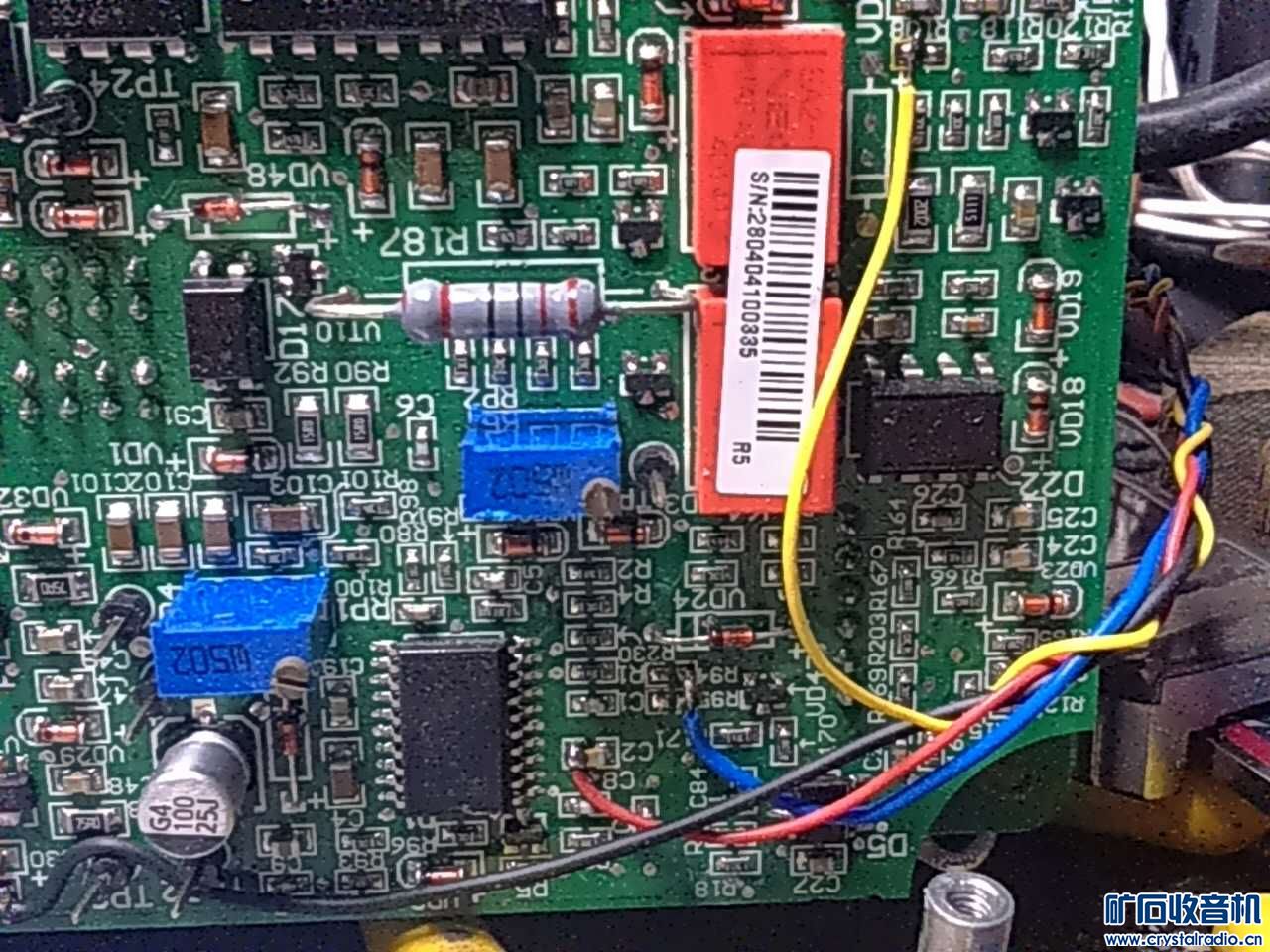

拆除R108  ,黄色电流线接R108写着+号的那端。

拆除R94 R95 ,蓝色电压线接R94R95的有印字那边,5V红色线接C2靠近集成电路那边。


黑色接地线接到C64靠近C字母那边



到此第一步完成,引出4条线(电压,电流,5V基准,GND)

第二步,面板改造。

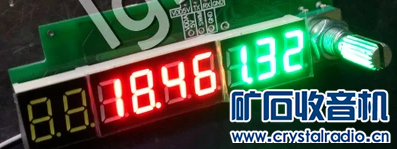

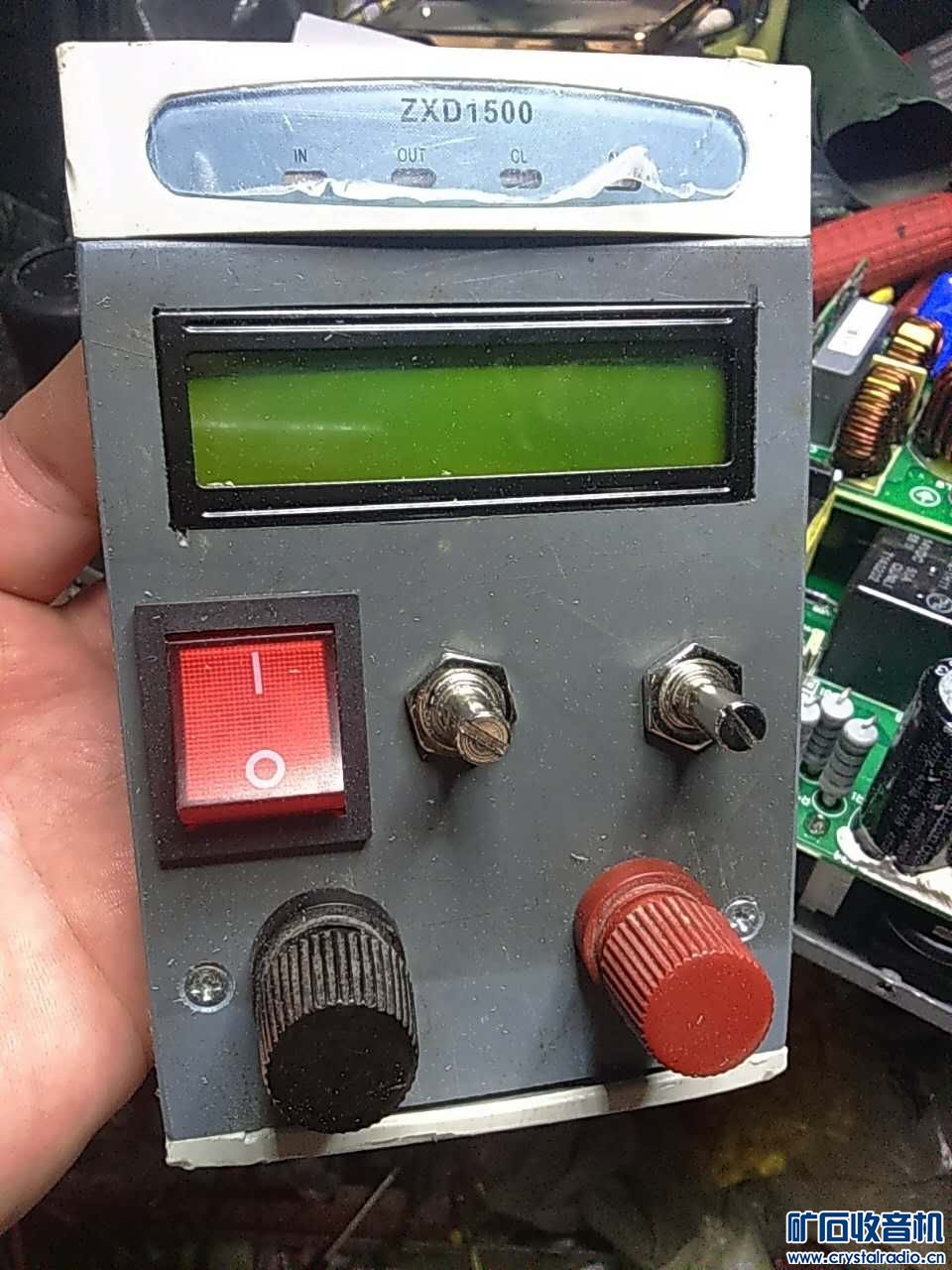

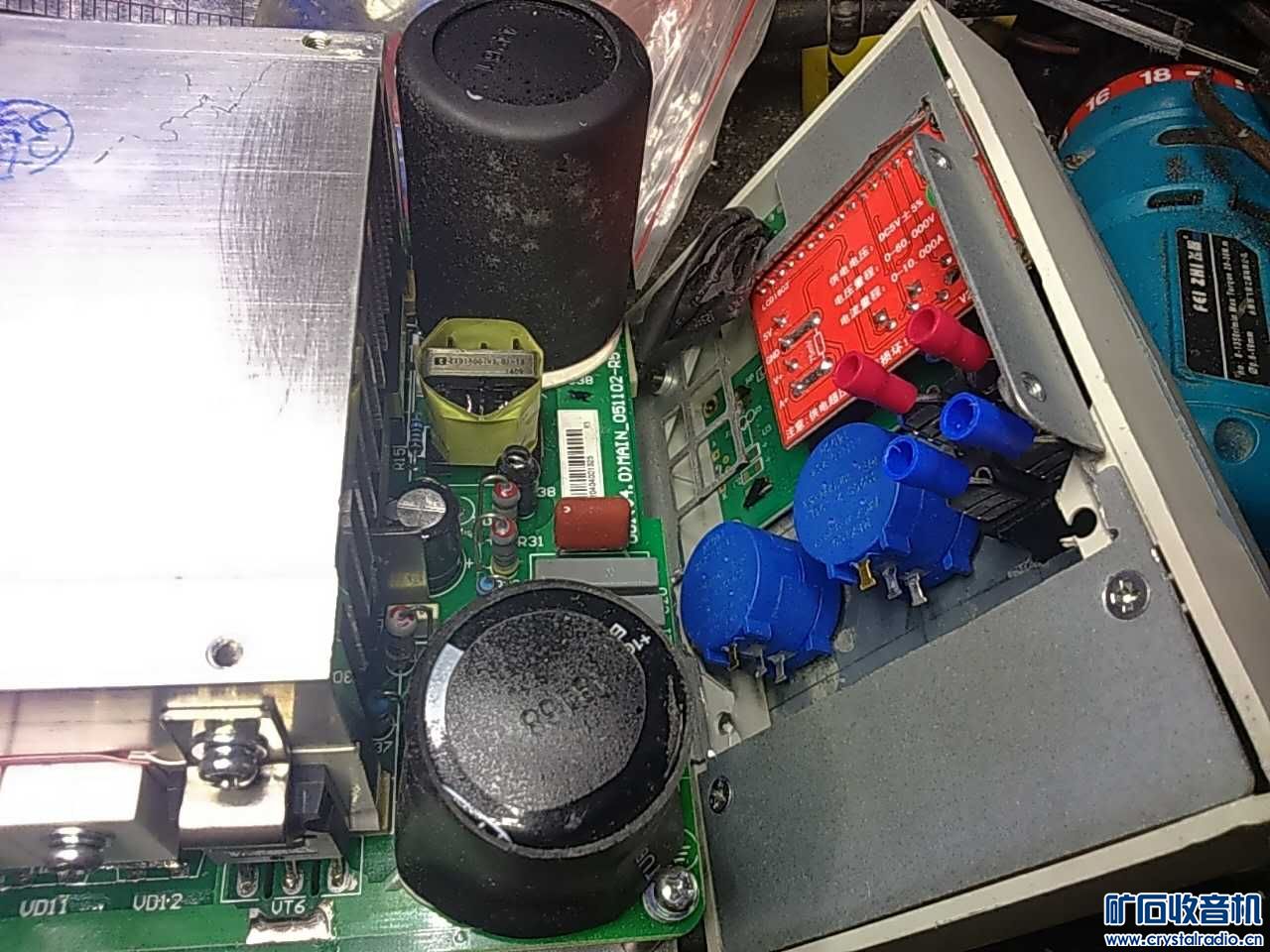

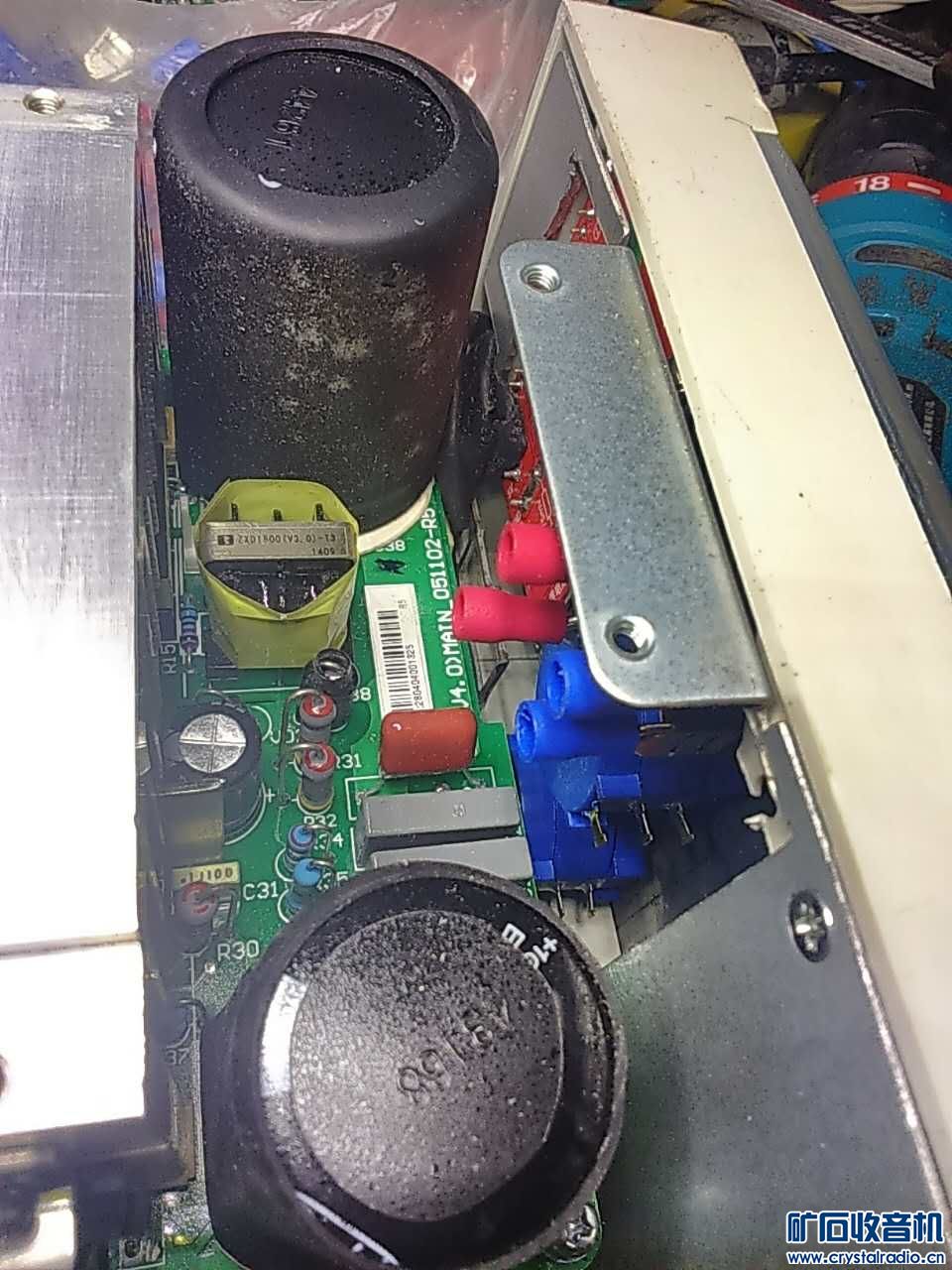

面板改造因人而异,最适合自己的就是合适的方法。风扇必须去掉,我不能接受风扇在前面,心理接受不了。 既然风扇去掉了那网罩也就没用了,一起去掉。面板上要安装电压电流表,两个电位器,还有电源开关(电源功率比较大,建议使用大电流开关),还有两个接线柱(要连续输出30A所以我选用了比较大的接线柱)。还有一个按键开关,这个是改变表头工作模式的。面板整体比较小,所以安装这些东西费了一些头脑,最后决定去除风扇网罩下面没用的部分,做一个整体面板,这样排列容易还好看点。面板固定利用了原有的两个颗固定螺丝(这个没有拍,大家拆的时候自然会看到)。

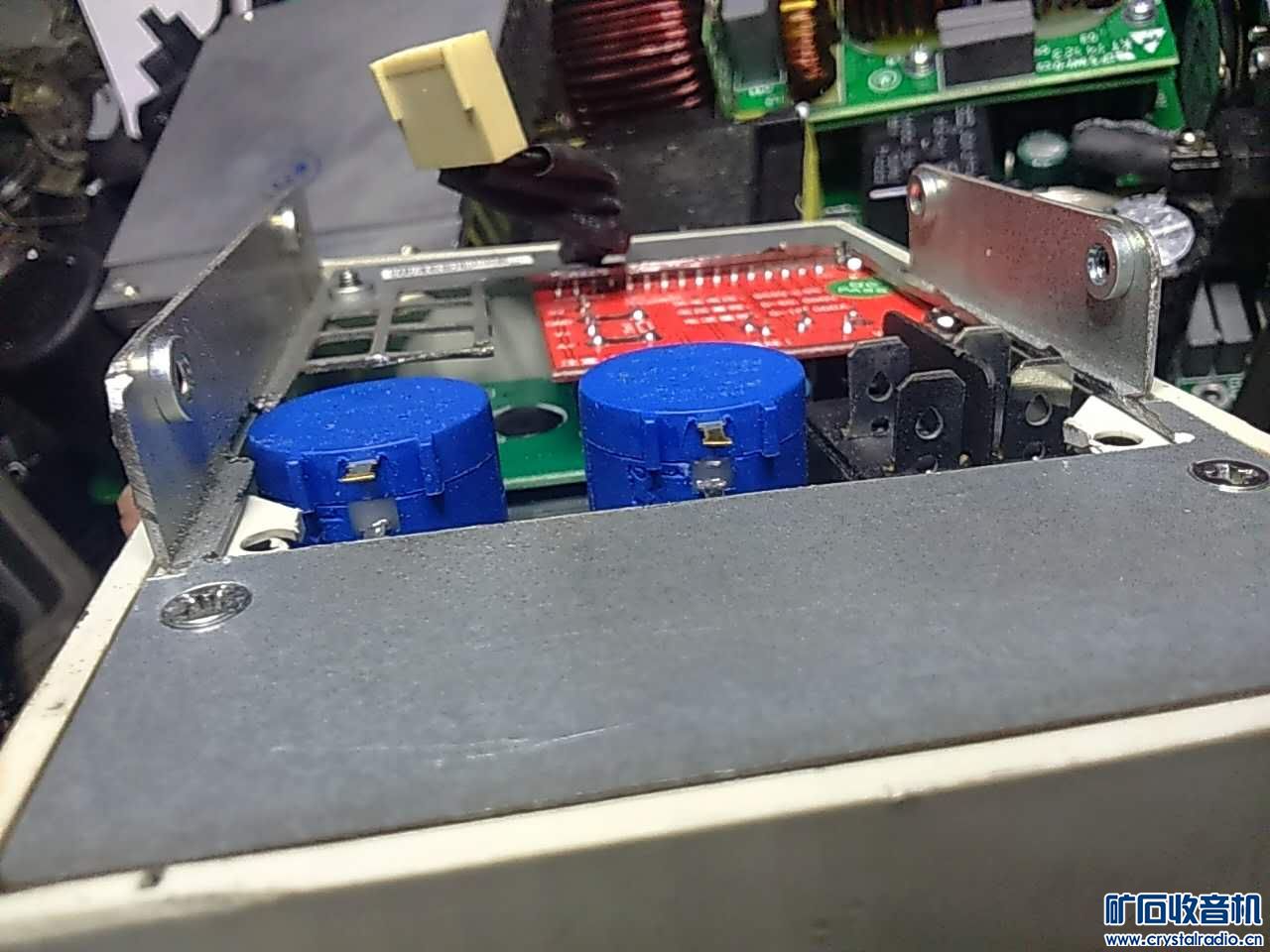

面板反面的屏蔽网要去掉一部分,因为线多厚度稍微有点局促,为避免表头各焊点和外壳短路,还是把屏蔽网去掉一部分吧。
658377436603317901.jpg 338169987824089542.jpg

装回去已经很近了。

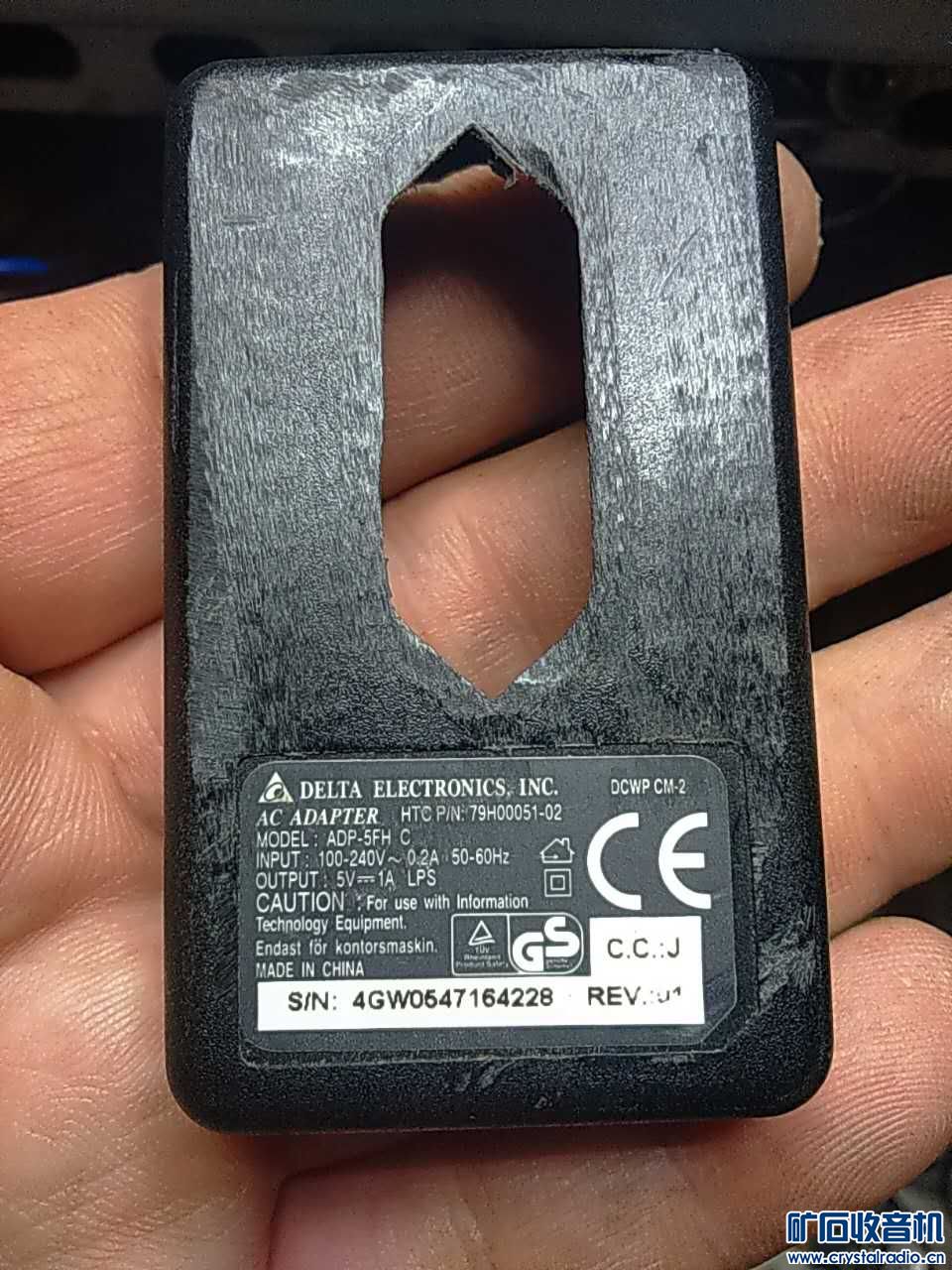

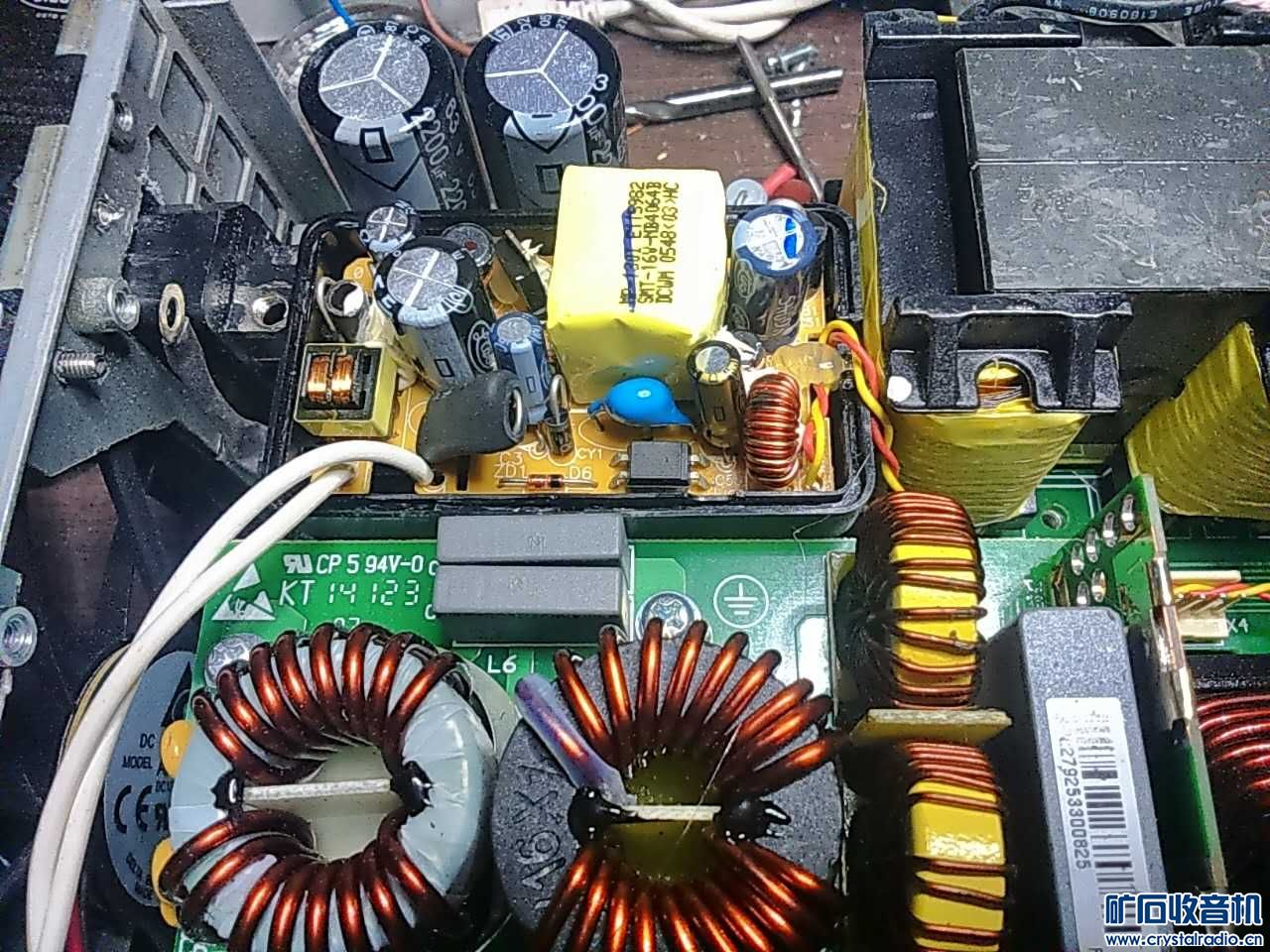

第三步,表头供电。为了稳定,决定采用单独供电的办法。找了个合适大小的台达5V1A的开关电源。装在唯一能放得下的地方。

就是这里!

台达电源

装好供电电源,上下左右那个挤呀。
728009663083784426.jpg 771405469760651014.jpg

高度也是沿可沿。

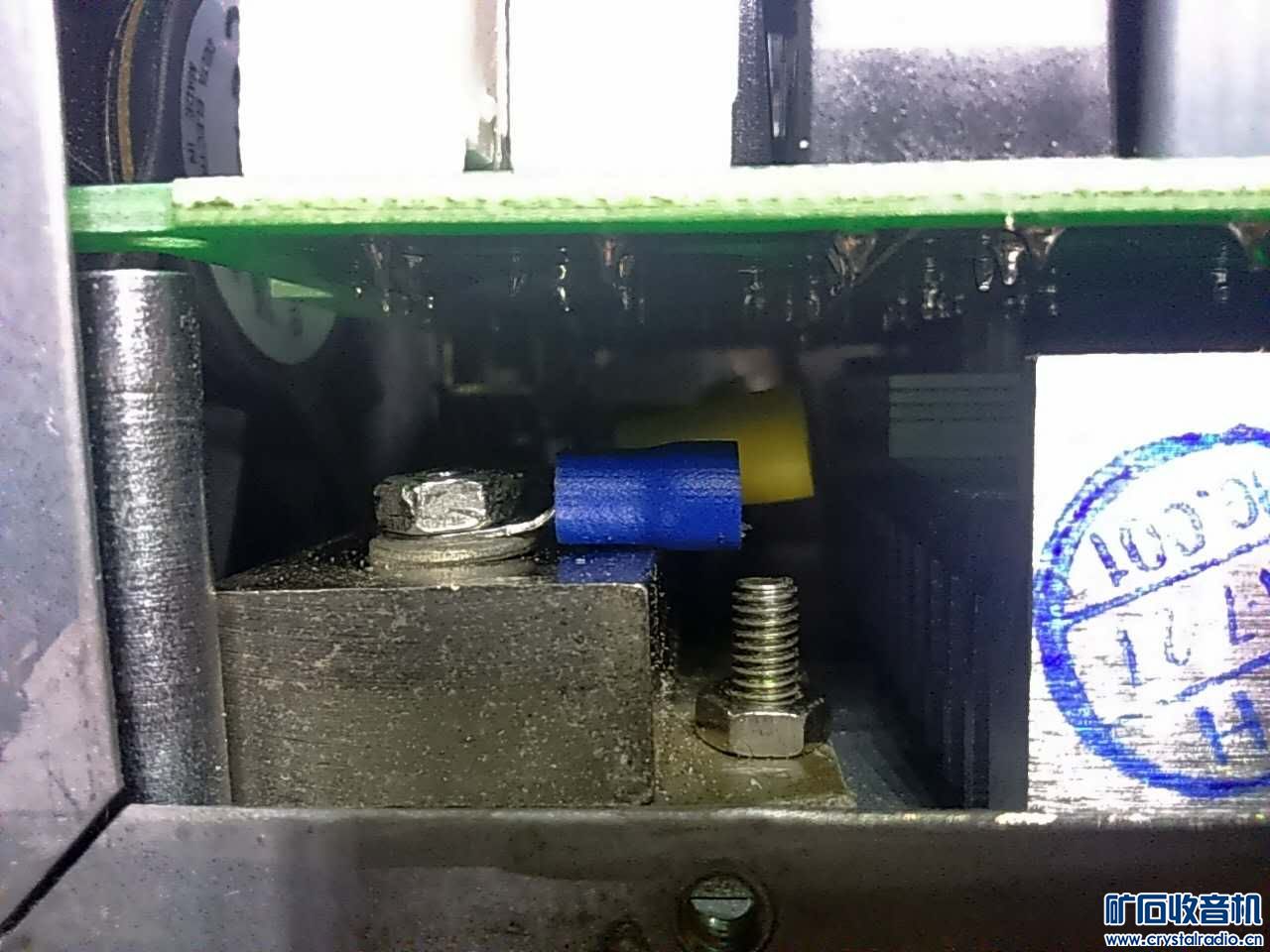

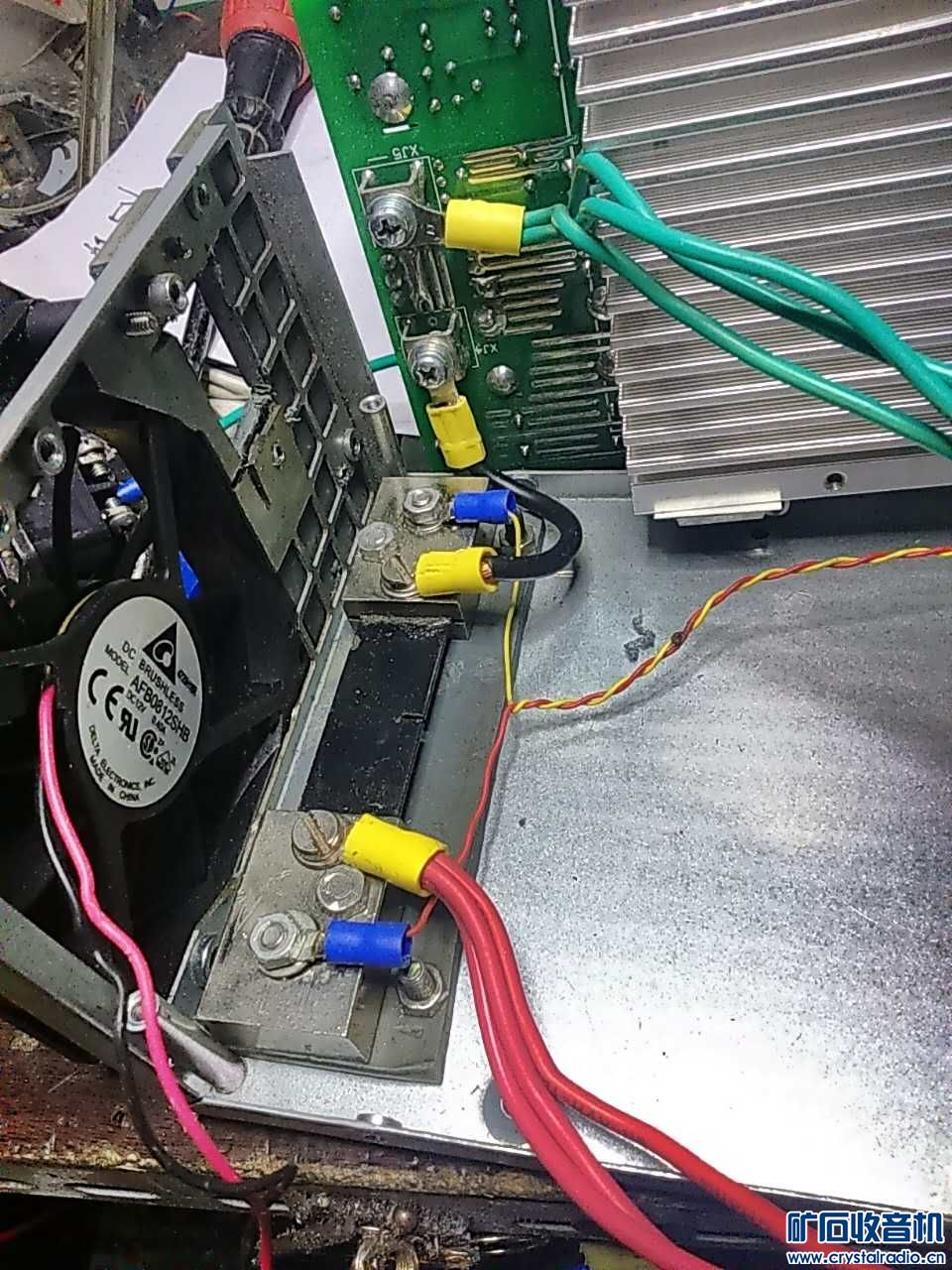

第四步,分流器的固定。这个电源设计时还真的挺满满当当的,唯一的地方就是电源后部原来输出接口那里。因高度所限,我去除了分流器原始的固定座,用5MM塑料板重做了一个。
384225965059776105.jpg 239548324341208853.jpg 33850755285293685.jpg

放回线路板空间基本被利用完了。哈哈

对了因为输出电流比较大,用采用了1平方的硅胶线3线并联的办法,这样线比较软可以轻松排列。

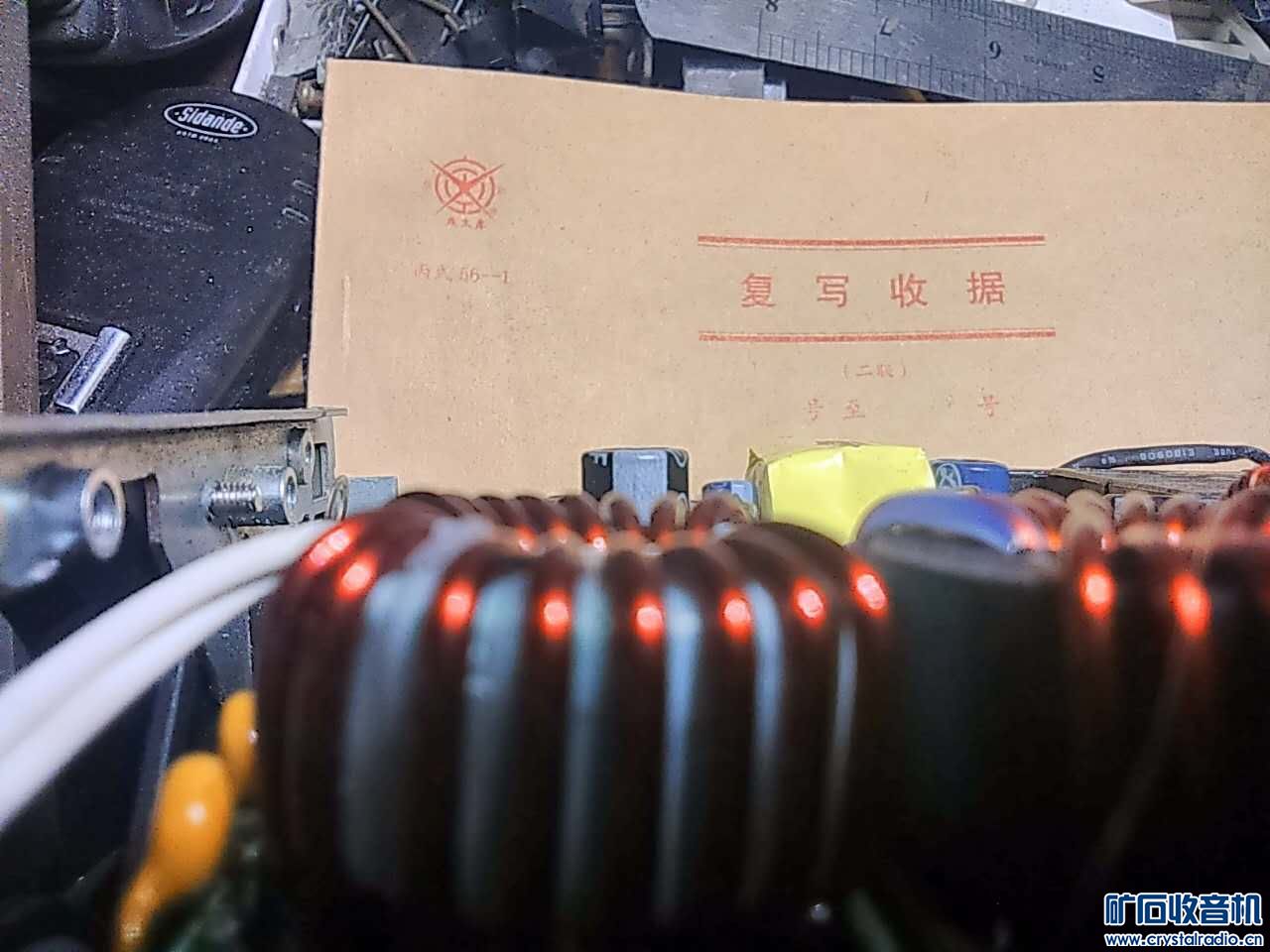

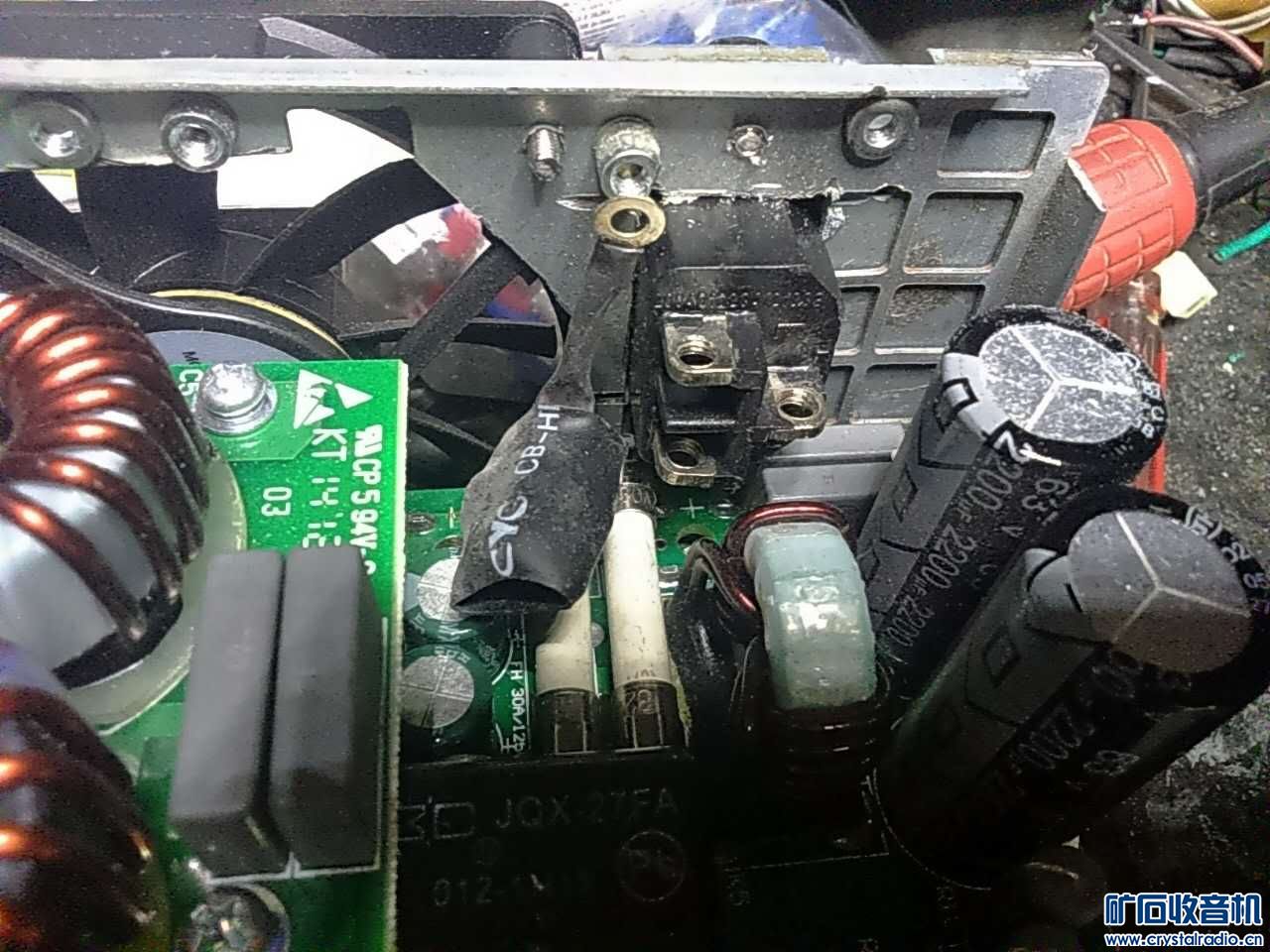

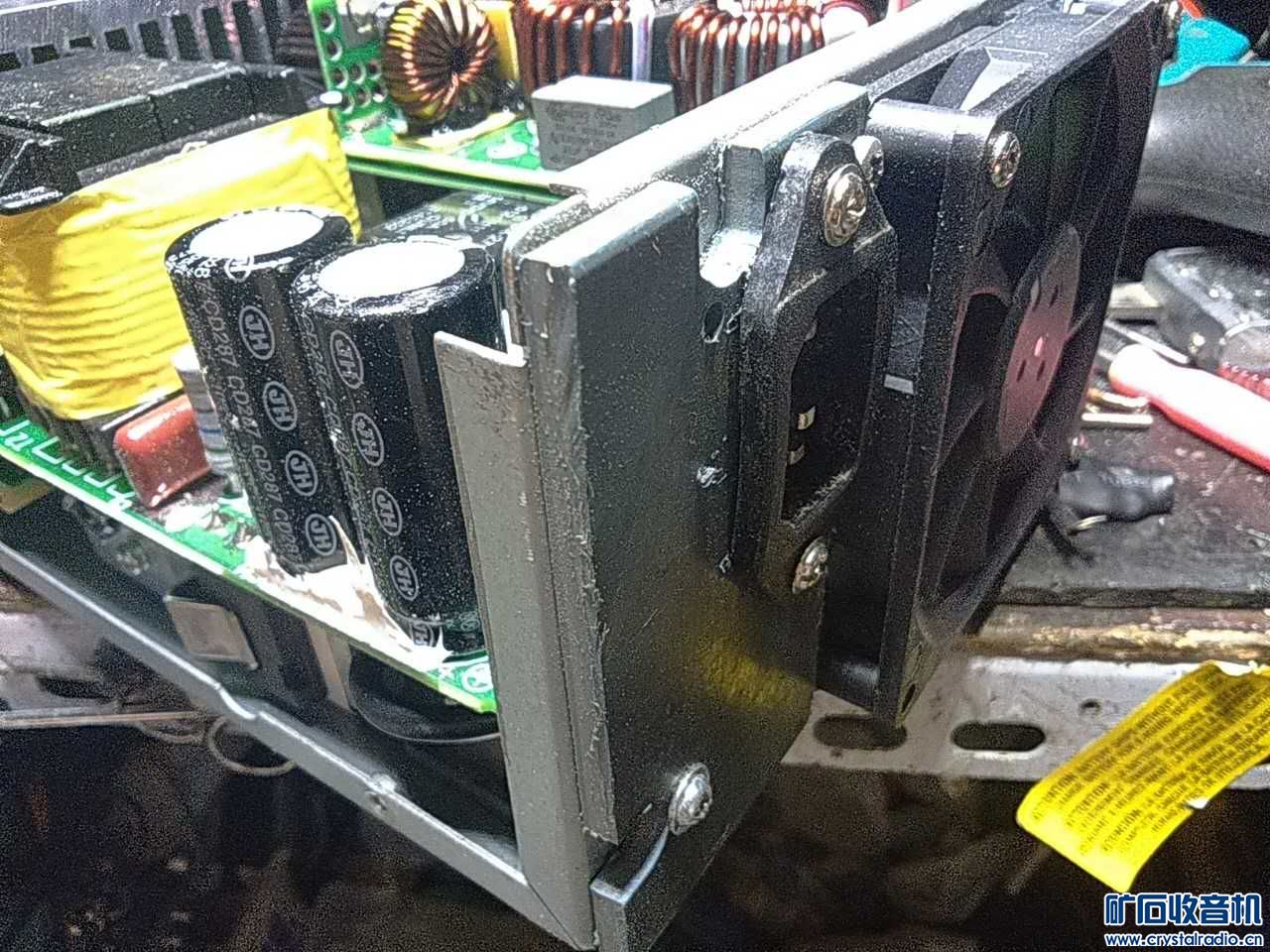

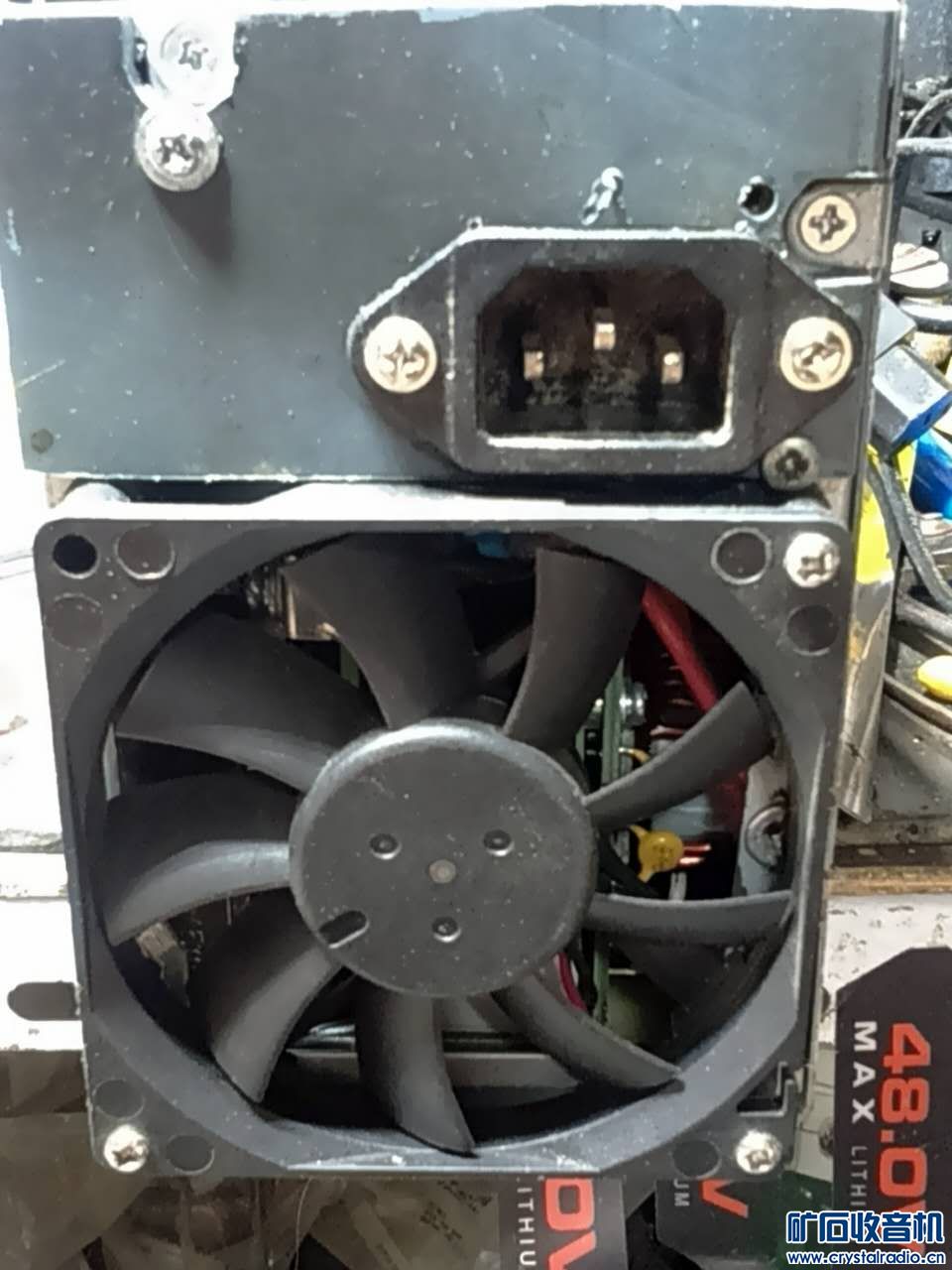

第五步,后面板改造。后面板需要安装散热风扇和电源插座,电源插座比较麻烦,伸进电源的部分太长,里面没有足够空间!选了半天位置,最终选了这。
64297711784566442.jpg 81751213731120332.jpg
看里面都快挨上了。

第六步,整体风道规划。
因为风扇改到后面了,所以原来的空气流向必须改变。完全是180度翻转。因为要最大的利用风扇的效能,所以决定风扇改排气为吹气(气流速度加快,利于散热),原来的进风口全部堵死!使气流只能向面板方向流动,形成风道。最终实验结果非常好,散热效率很高,空气流动顺畅。

风扇上面全部堵死。


侧面利用分流器的底板,也完全堵死!

顶面同样堵死!

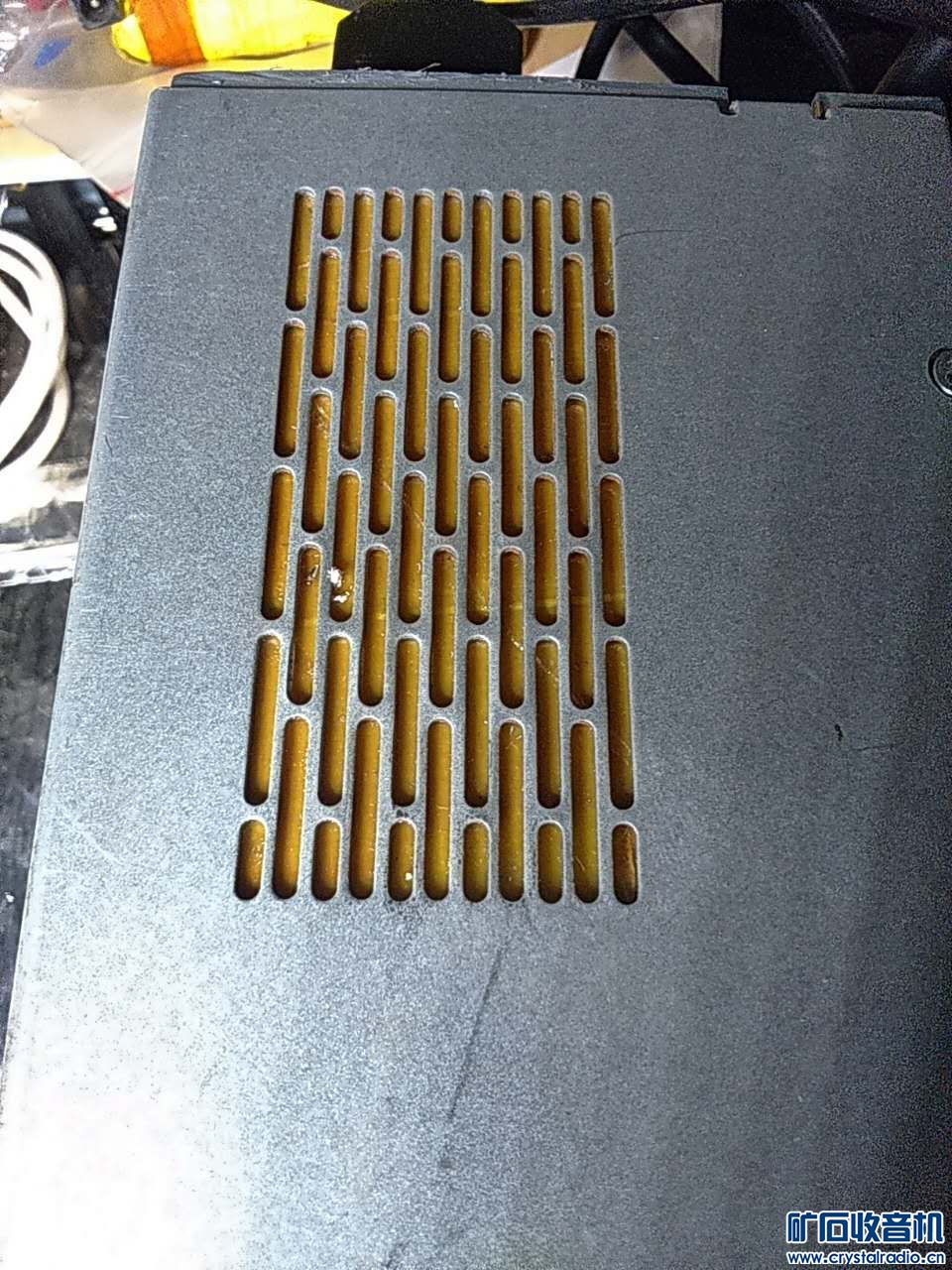

在前面板底部开撒热口,这里不会影响外观,而且因为安装了底脚,所以不会影响空气流动。外壳相应位置也开两排散热孔。
207047022836915474.jpg 173438047104388347.jpg

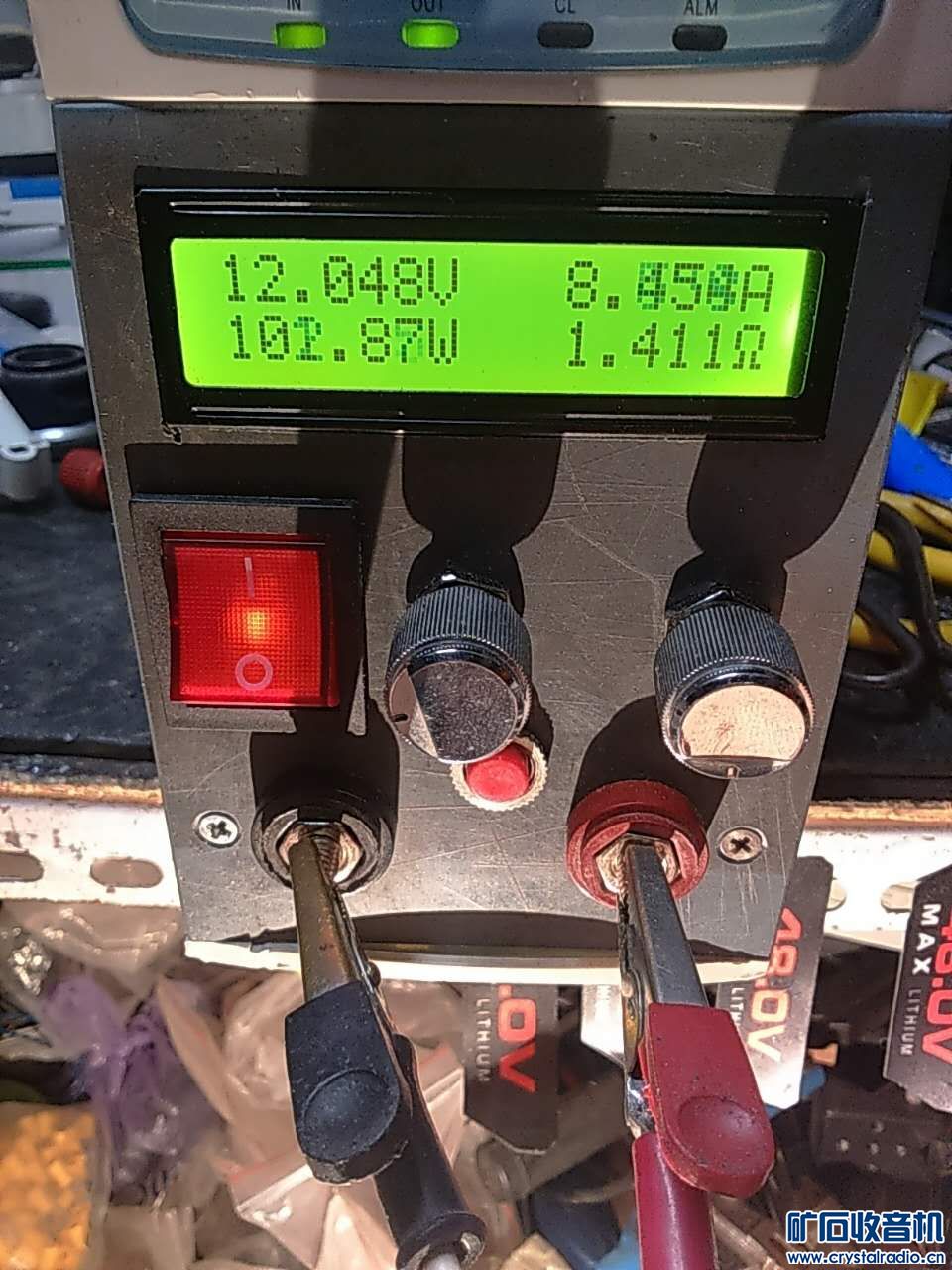

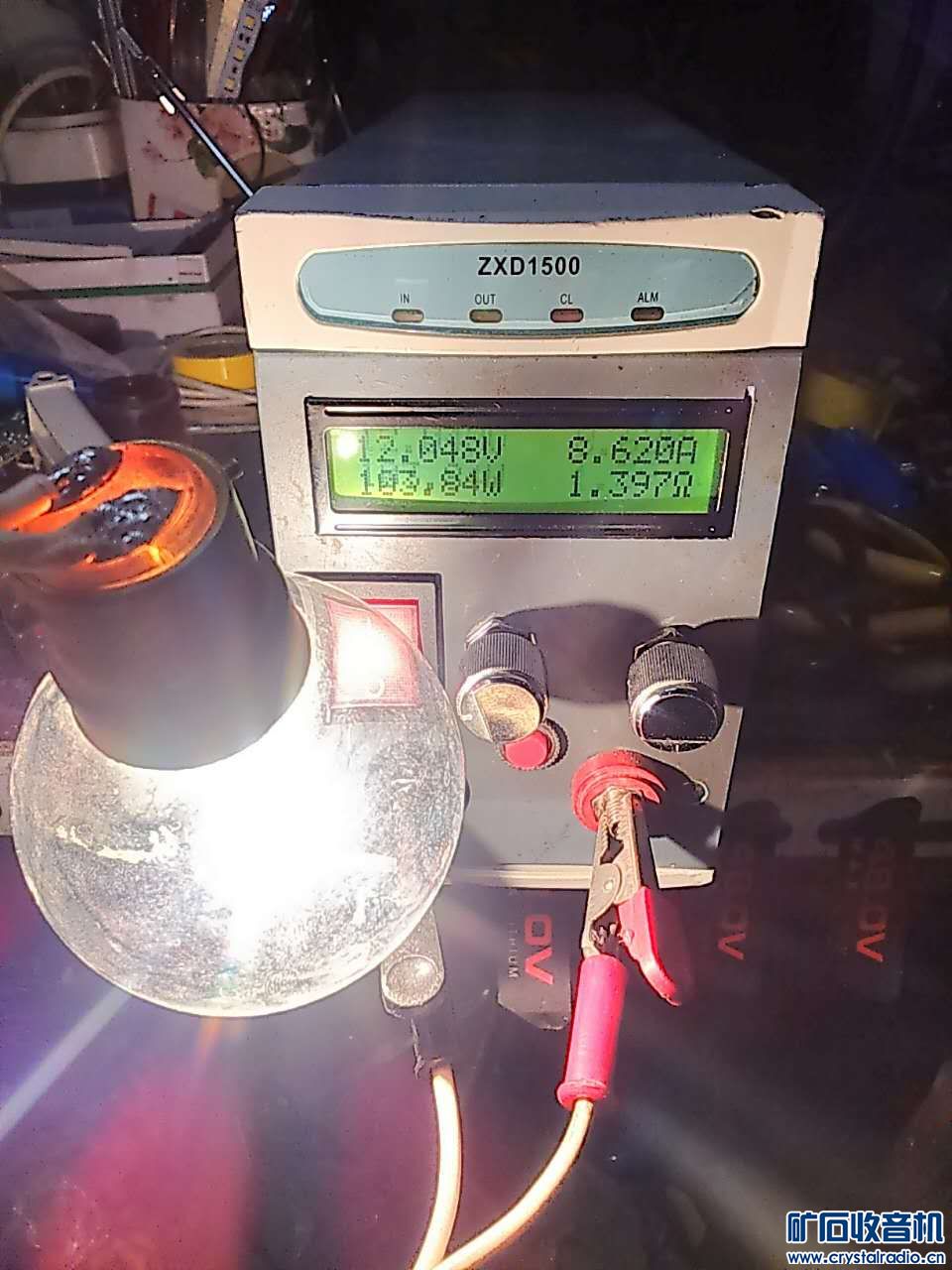

好了,到此这个电源就算是改造完毕了。经过12V8A连续工作36小时的实验。电源工作稳定,系统散热良好!此次改造宣布圆满完成!
811965879449772753.jpg 314014452709869466.jpg

对了,忘了说了,本想为他造个漂亮的脸,后来犯懒了,就是个可调电源,就这样吧。

谢谢大家!
