第一次用Altium Designer画PCB

barracuda · 发表于 2017-5-20 18:13:02

以前都是用SpringLayout画板子，这次本来想送去打样的，可是问了很多家都不支持SpringLayout格式的文件
没办法，只好用Altium Designer画了，没出Sch，直接画的PCB
这个软件功能很强大，可是不熟悉，觉得很麻烦，而且用惯了SpringLayout这样简单的软件感觉很不习惯
一边问谷哥一边手工画，自动布线什么的都不会，纯手工画的板，费了很多时间

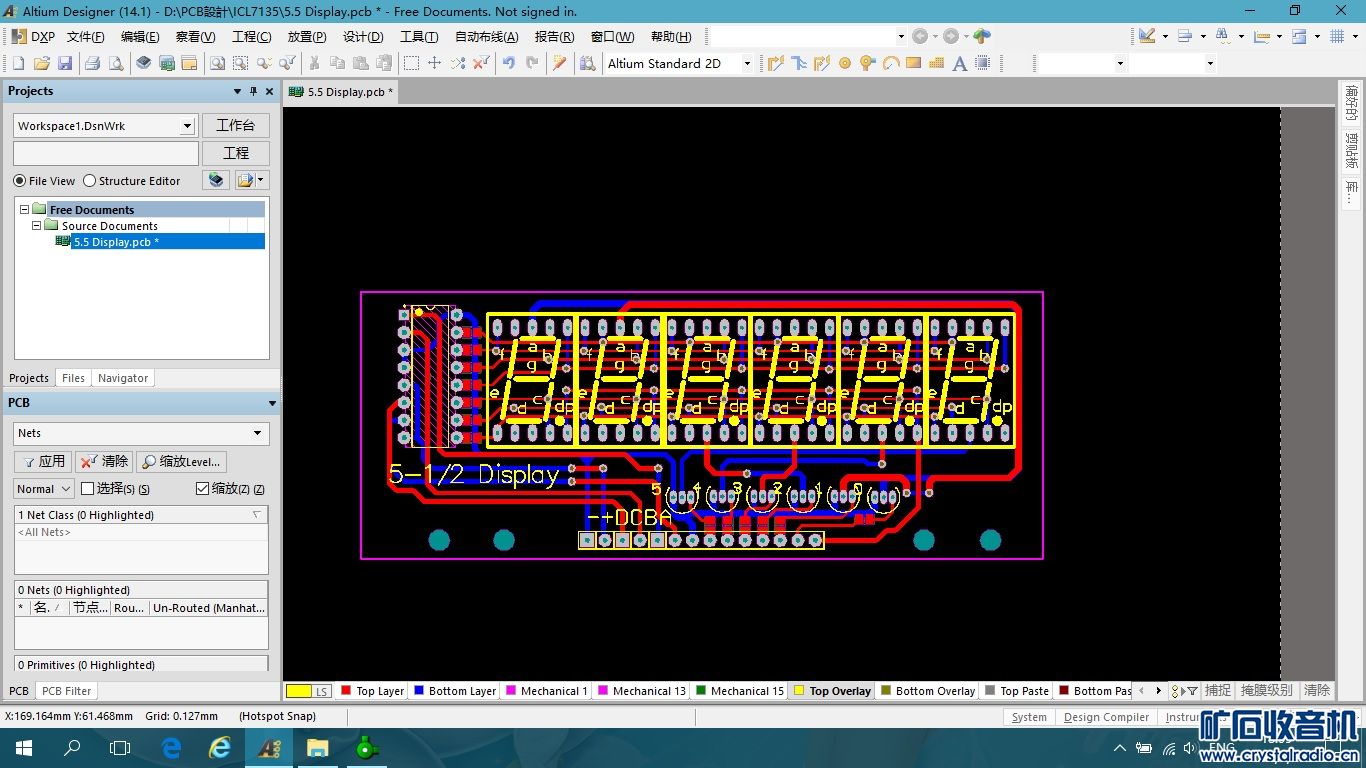

一个5位半显示屏的板

乙猪 · 发表于 2017-5-22 23:04:47

无论啥软件，最终都是手动布线。

zhxzhx · 发表于 2017-5-21 16:20:59

没看见Altium Designer就是中文的吗？

矿石1号 · 发表于 2017-5-21 15:58:44

画PCB的软件有没有中文的啊，不懂英歌累死啊。

bg1bjf · 发表于 2017-5-20 18:42:19

我当初学这个也是花了不少时间，但是熟练后真的很强大很方便

海洋DZ · 发表于 2017-5-20 21:14:27

每一种技艺，都是从零开始滴……

文立刀 · 发表于 2017-5-21 16:31:51

LAYOUT直接转成光绘文件，PCB厂家支持啊

HQP · 发表于 2017-5-21 16:48:31

什么叫“光绘文件”，科普一个，等|

文立刀 · 发表于 2017-5-21 22:21:49

有误，光绘格式（Gerber）。

乙猪 · 发表于 2017-5-22 09:31:14

我原来一直在用AD，然后发觉还是layout对于小规模电路画PCB板更方便。

如果某宝卖家不支持Layout格式，就换一家。

ShengYun · 发表于 2017-5-22 16:23:55

一般的设计，用老款的protel99se就足够用了，没必要用新版的AD系列。

vkjmmy · 发表于 2017-5-22 17:06:12

本帖最后由 vkjmmy 于 2017-5-22 17:38 编辑

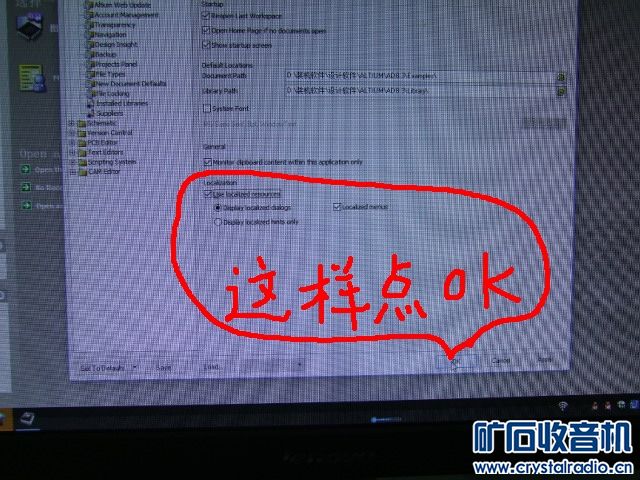

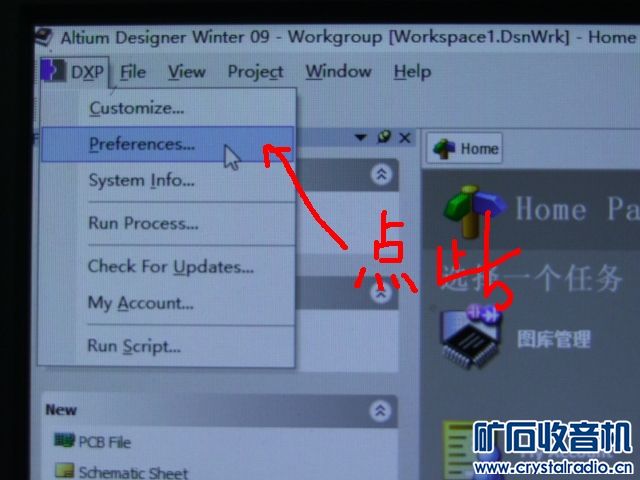

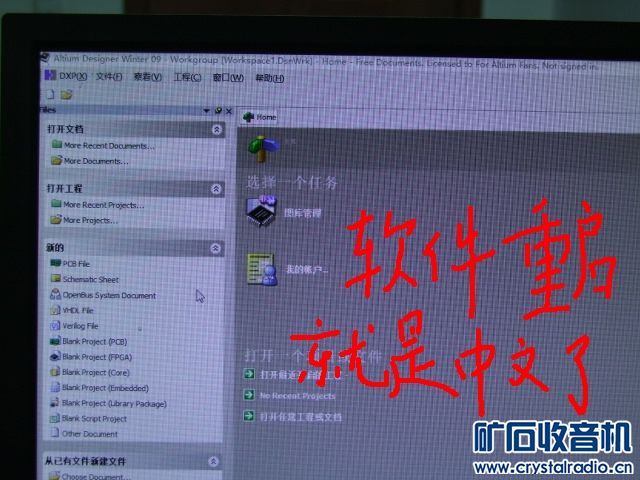

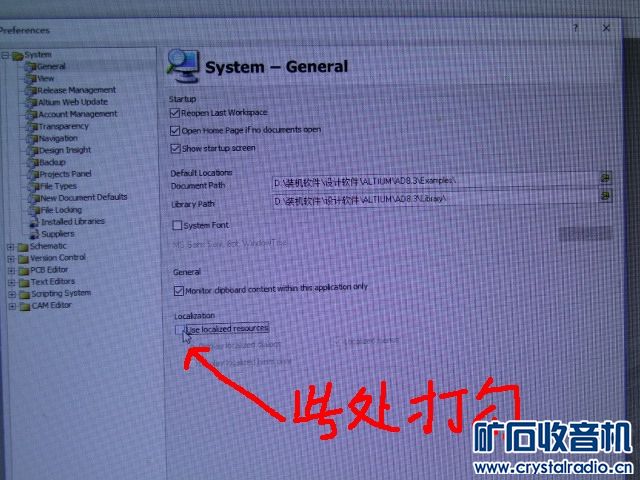

Altium Designer可以直接设置成中文菜单

bxyyhan · 发表于 2017-5-22 18:39:36

做封装，画原理图，编辑网络，生成网络表，画PCB，导入网络表，生成连线，修改布局，手动编辑，最后才能生成PCB，不过AD自动布线实在不怎么样。

清风碧雪 · 发表于 2017-5-22 21:20:29

用这类软件别指望自动布线会有什么好结果，都需要手工与自动布线相结合才可以，比起纯手工画线也是事半功倍。

ace919 · 发表于 2017-5-22 21:39:10

清风碧雪发表于 2017-5-22 21:20
用这类软件别指望自动布线会有什么好结果，都需要手工与自动布线相结合才可以，比起纯手工画线也是事半功倍 ...

自动布线的体会：
当电路简单时，自动布线比手动也省不了多少精力，干脆自己手工干算了。
当电路复杂，看着都头疼，希望自动布线大展身手时，自动布线往往在最后10%时歇菜了。关键之前的90%走线把板子的走线空间几乎全部用完了！剩下的10%手工也没辙了，只好从头手工布！
