再战镍氢加水——效果非常好

Super505050

1.把电池完全放电。

2.小心地在电池头部钻孔。把表面金属去掉即可，不要损伤到里面安全阀的密封橡胶。（三洋的电池已经有这样的孔，省去钻孔的步骤）

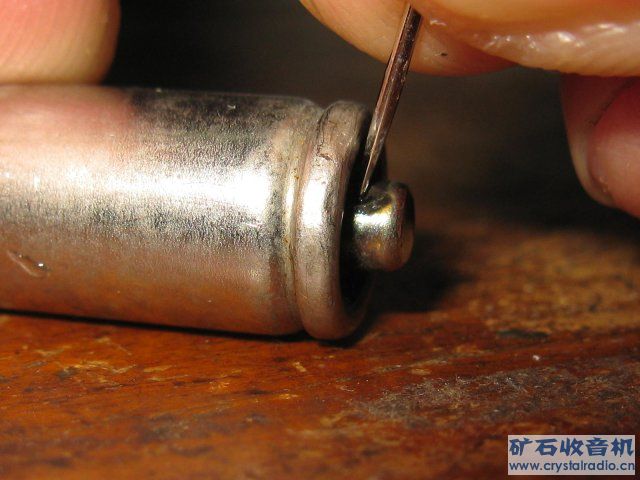

3.用一根针插入安全阀密封胶的底部。同样不要损伤橡胶。

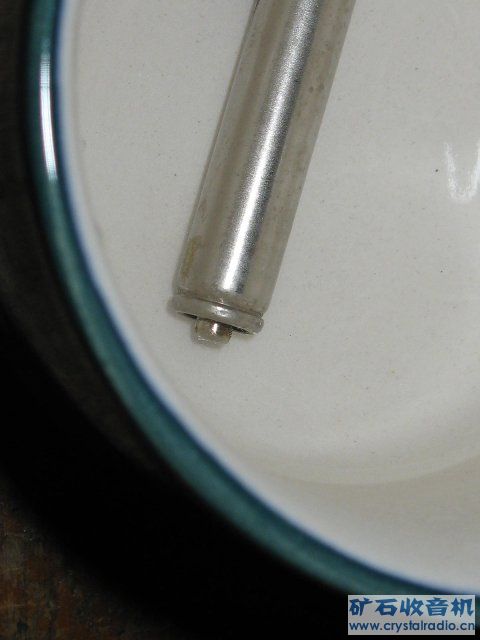

4.把电池完全擦干净，将电池放入准备好的沸水（最好用纯净水，我偷懒用了自来水）里，此时电池应该会从正极冒出大量的气泡。如果没有气泡，说明安全阀没有被打开，重新做第三步。这一步需要在旁边盯着看几分钟。同时建议用电磁炉水浴加热容器（免得温度慢慢下降电池吸入自来水）。绝对不可以微波电池。

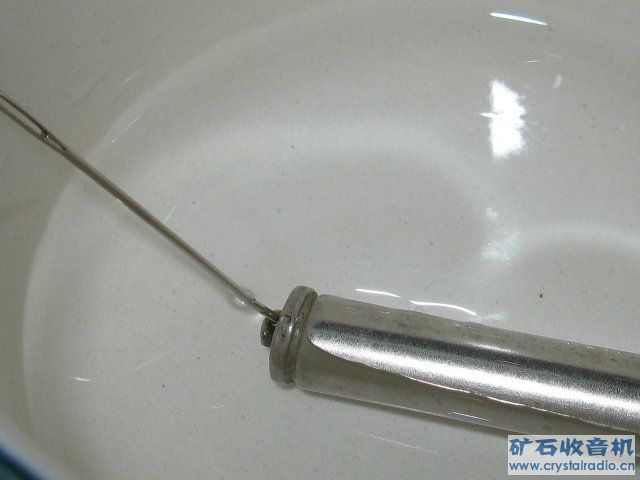

5.气泡比较少时，捞起电池，擦干，马上投入凉的纯净水中。（第四步即使用纯净水也可能已经被污染）注意不要碰到针导致安全阀重新关闭。因为在第四步时我们已经让电池排出内部空气，现在投入凉水后内部产生负压，吸入纯净水。



6.放置一段时间。捞起电池，拔针，再用针重新把橡胶往下拨一拔。然后重新放入沸水检验，正常情况下不会再冒气泡，证明加水后安全阀的密封作用还有。（冒出极少极细的气泡应该也在接受范围内，这样可能要把电池头往下敲一敲。我没敲，事后证明不漏液。）



7.重新捞出来擦干，放置一段时间，甩一甩。
这时候测量电池电压，大约为1.1V。

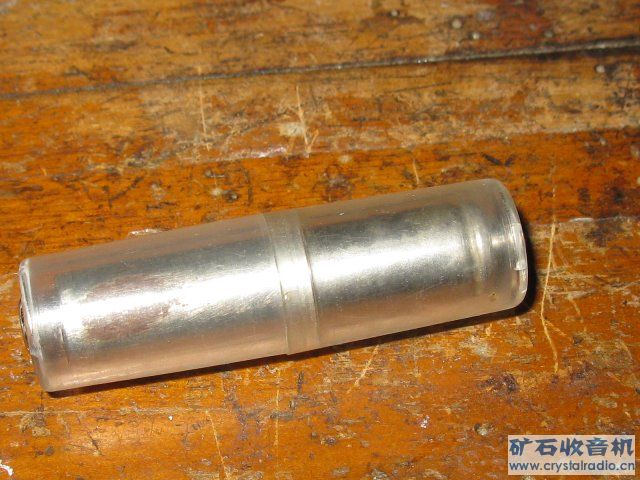

8.套上AAA转AA转接套再充电。（免得安全阀失效漏夜损坏充电器，还可以通过观察转接套内是否有水气判断电池的情况）正常情况下转接套内不出现水雾，或出现一些水雾但用pH试纸检验为中性，不是电池漏夜。





9.反复充放电几次。

确认密封性良好，可以正常使用，所以这里没用转接套。



经过处理后，原来充电发烫、充满后数字表20A档短路电流仅1.XA的AAA电池，现在充电仅微暖，短路电流达到4.XA。


用这样的方法我已经成功修复几节失水镍氢（包括原来连MP3都启动不了的），使用一个多星期，目前性能比较正常（正常听几个小时，估计容量有600mAh），没有漏液。悲剧的是刚开始钻坏了几节的安全阀，导致电池漏液。另外不是所有电池都能修复成功，比如有一节小霸王电池放电电流有4.XA但充电很烫，在放气那一步时我开小差离开太久，在投入纯净水时又似乎把针弄松了，可能没有加水成功，现在充电还是很烫。


镍氢电池加水纯属废物利用，（同学给的）而且有一定风险（损坏电池、损坏充电器、损坏用电器、爆炸/起火导致人身伤害等），实验需谨慎，并请动手的坛友自行承担责任。

本帖在Ubuntu 10.04 AMD64和Firefox 4.0b6 （官方64位）下发布。相片的拍摄使用Canon PowerShot A2000 IS。照片中的主角电池忘了是哪一节，肯定是国产品牌，小霸王或松乐，容量约800mAh。充电器是蕴力MC485CR/LiFe。（带有电池刷新功能，即放电再充电）

[ 本帖最后由 Super505050 于 2010-10-4 10:30 编辑 ]

superman89

太强了。就是有点不值

北落师门

我这儿有一斤废镍氢，不想要了，准备拿去回收了
现在转向玩镍镉，毕竟耐操啊 寿命也比较长

Super505050

原帖由 ckey999 于 2010-10-4 12:32 发表
应该用蒸馏水

很简单：搞不到。

一米阳光

我有2只镍氢充不进电，电池两端无电压，用万用表测量+ -极只有零点几欧姆，是不是报废了？这个方法还能修复吗？

dianrong

原帖由 一米阳光 于 2010-10-4 13:11 发表
我有2只镍氢充不进电，电池两端无电压，用万用表测量+ -极只有零点几欧姆，是不是报废了？这个方法还能修复吗？

内部短路，可用大电流冲击法，就是通上大电流把短路的部分烧开

fangyinghh

镍氢我还没有发现内部短路的，镍镉倒是内部短路的不少，都是充电枝晶引起的，用个大电解电容充好40伏的电，然后对好极性对短路电池放电，基本一次可以搞定。电池加水我以前干过，就是水纯度不好控制，污染过的水进入电池，坚持不了多久就废了

夏某

加水之前难道没有放电？

Super505050

原帖由 夏某 于 2010-10-4 15:17 发表
加水之前难道没有放电？

肯定是放干净了的。
这个方法适于废物利用。毕竟新的国产AAA充电电池淘宝价也就5元左右。

Super505050

原帖由 一米阳光 于 2010-10-4 13:11 发表
我有2只镍氢充不进电，电池两端无电压，用万用表测量+ -极只有零点几欧姆，是不是报废了？这个方法还能修复吗？

试试看。我拿不准。

Johnwoo

电池这东西真不能随便拆开玩DIY，真滴很危险。

yuanzen

到药店买注射用水。

Super505050

原帖由 aojieage 于 2010-10-4 20:33 发表
电子报曾介绍过此法,我也试过,没有效果,镍镉电池效果稍好些,但是处理后带负载能力明显不如新电池,估计用于小功率功率场合不错.我个人试验的结果是,镍镉电池这样处理后用于相机不行,但用于磁带随身听,收音机比较好,因 ...

你可能没有真正加进水。我这个方法的目的就是修复内阻变大的电池。AAA电池经过加水后套上转接套可以用在相机上。原来我的报废电池加水后照样能带动相机（原来根本没办法充电，100mA下电池端电压要上2V了）只是漏夜后容量非常小。
