功放音响音量旋转编码器是如何实现音量调节的？

zhangshen

-
      编码器并非电位器并不是通过可调电位器来调节电流的大小来控制音量大小,现在很多高端音响功放等设备都采用了旋转编码器来实现音量大小的调节。那么旋转编码器是如何实现音量大小调节的呢，是通过旋转编码器加单片机（MCU）的方案来实现音量大小调节 。

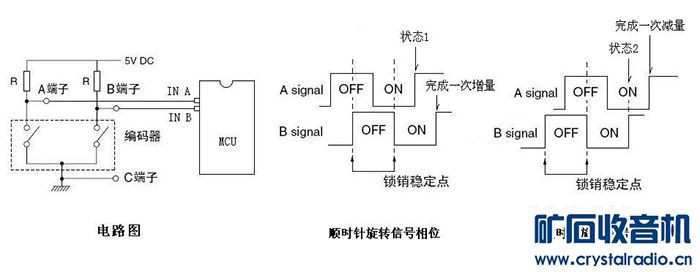

       实现的原理如下图所示：当我们顺时针旋转时，开关A的输出信号A signal相位超前；如果我们逆时针旋转时，则是开关B的输出信号B signal相位超前，我们把A/B端分别接到MCU的两个输入端口，并在MCU内设置一个音量计数器；就可以用软件来判别是顺时针旋转还是逆时针旋转，以此判断是增加还是减少音量计数器的值，最后把这个计数值送到相应的电子音量控制芯片就可以实现音量（或者其他需要增量/减量的）控制了。






      由于旋转编码器的寿命长达几十万次之多，比普通的电位器使用寿命长很多，还不会因为机械的磨损导致阻值偏差，影响音响设备声音正常输出，调节精度取决于与MCU配合的音量控制芯片的控制级数，与旋转编码器本身无关，这也是普通一般电位器无法做到的。

zhangshen

实例：

DSSDP

zhangshen 发表于 2017-5-1 19:51
实例：

内部旋转开关触点导通和断开是不是1和0的变化

ChrisLove

DSSDP 发表于 2017-5-1 19:54
内部旋转开关触点导通和断开是不是1和0的变化

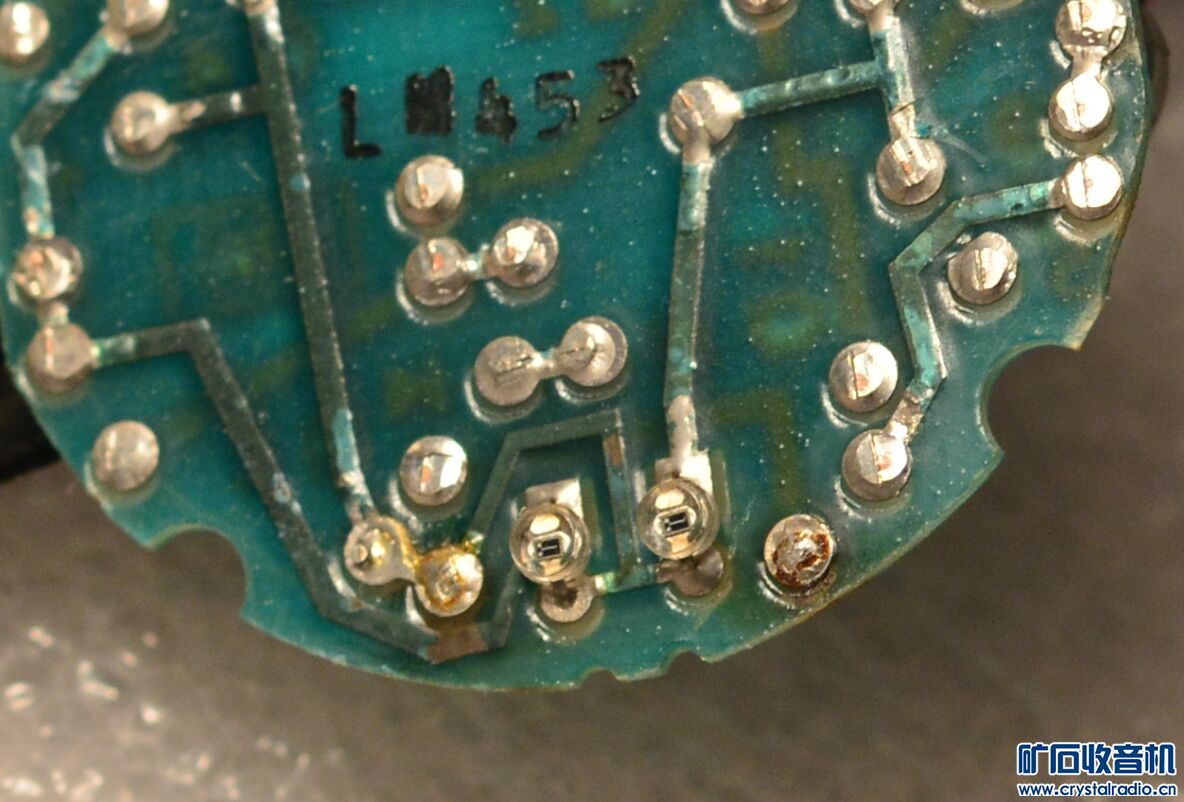

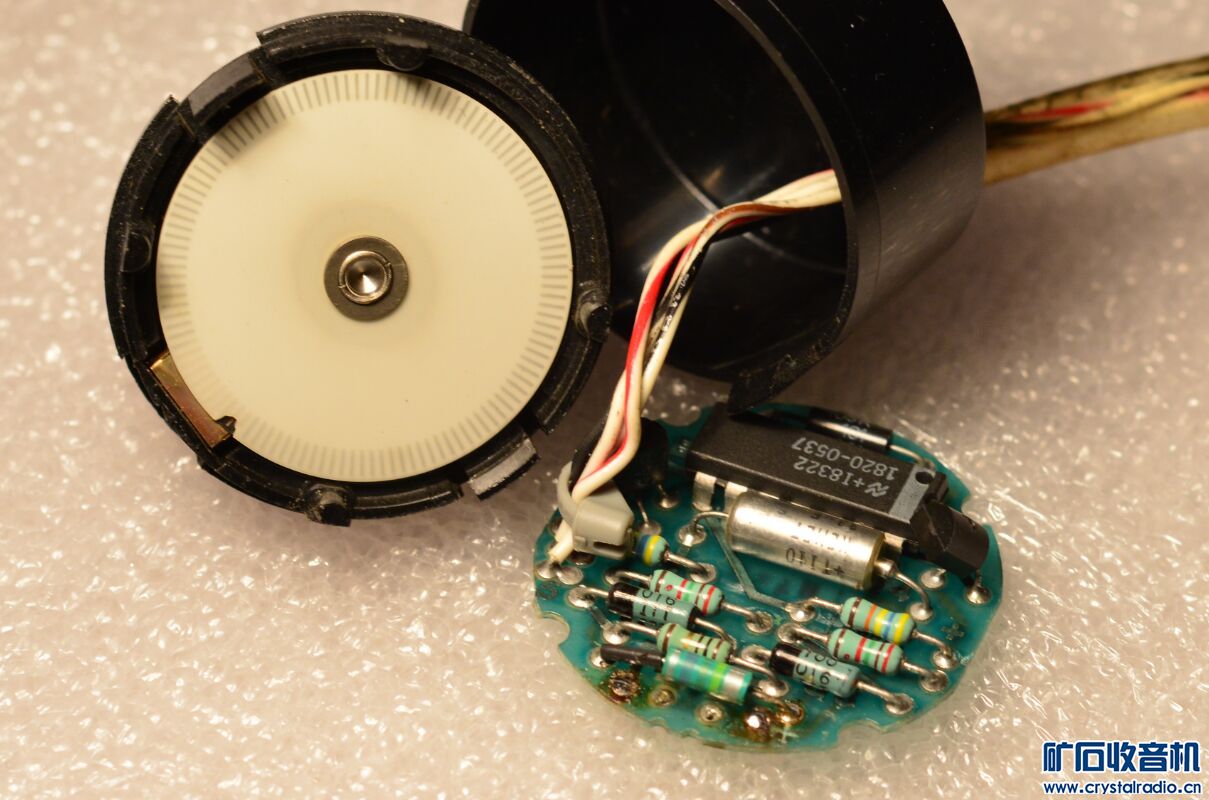

发个前段时间我修的光电编码器。仪表的旋钮
http://bbs.mydigit.cn/read.php?tid=1906776








波形就是这样的，以一相的上升沿参考，在正/翻转的时候另一相的上升沿会超前或者滞后，从而微处理器可以判断方向

DSSDP

ChrisLove 发表于 2017-5-1 20:01
发个前段时间我修的光电编码器。仪表的旋钮
http://bbs.mydigit.cn/read.php?tid=1906776

没猜错的话，美国仪器上的，采用光电的，仪表要求比音响高得多

zhangshen

ChrisLove 发表于 2017-5-1 20:01
发个前段时间我修的光电编码器。仪表的旋钮
http://bbs.mydigit.cn/read.php?tid=1906776

你才是专家，膜拜

请教下，有的音量编码电位器，旋转的时候不好用，音量正转时而降低，时而增长，不稳定是上面原因？怎么修理？谢谢

DSSDP

zhangshen 发表于 2017-5-1 20:05
你才是专家，膜拜

请教下，有的音量编码电位器，旋转的时候不好用，音量正转时而降低，时而增长，不稳 ...

你鼓捣的型号大多是内部触点氧化所致，

zhangshen

DSSDP 发表于 2017-5-1 20:08
你鼓捣的型号大多是内部触点氧化所致，

DSSDP

zhangshen 发表于 2017-5-1 20:10

既然拆解了，仔细清洁一下触点，效果就应该改善了，比碳膜的更耐用

ChrisLove

DSSDP 发表于 2017-5-1 20:04
没猜错的话，美国仪器上的，采用光电的，仪表要求比音响高得多

是的，仪器上的。一个HP的电源一个泰克音频分析仪的，HP那个因为比较早期，居然还用的钨丝灯泡，灯泡烧断了导致失效。重新用红色LED替代恢复工作了。tek的那个是LED老化，也用LED替代恢复了。

DSSDP

ChrisLove 发表于 2017-5-1 20:26
是的，仪器上的。一个HP的电源一个泰克音频分析仪的，HP那个因为比较早期，居然还用的钨丝灯泡，灯泡烧断 ...

美国吸收全球人才精华，缔造的科技确实领先，不服不行，看内部电路板零件结构估计是八十年代的产品
