大概2年前，坛里入了一台设置电压比输出电压高几伏的IT6720电源，到手发现，里面被修得惨不忍睹。到手的时候是110V的，没想到这种型号，跳线要改焊控制变压器和高压部分两个跳线，只修改了控制变压器跳线，通电半小时左右后，炸了，发现高压电解牺牲一个（两个电容，220V就是串联，否则是并联），输出开关控制管牺牲一个。更换一个400V的高压电容，一个功率三极管后，可以用了，但输出电压始终比设置电压低几V,电流还算正常。后来联系上厂家客服，花几十运费，返厂维修，但返厂后被告知，该电源太老（其实很相似的IT6721现在还在销售）无法校准，只是给我更换了一个新的按键膜，免费给我寄回来了。为了找到问题，后来又入了一个相同型号的无输出故障机，修好后，和这个机器对照，发现问题就是面板控制部分，后来修好那个虽然精度还凑合，但也存在CV灯在一定情况下无法正常亮等问题，虽然带载工作都正常，但因为入手价格不低，又是故障机，出手估计也是垃圾价，也不想让下家记恨我，因此两个机器就一直闲置吃灰了，成为一个心病。
去年年底，坛里入了一个洗过澡的HT3150负载，自己折腾下无法修好，抱着试一下的心情，再次返厂，这次算圆满结局，维修好，并补了一些小零件（如接线柱帽子、提手支架、后挡板等），并且校准好（带校准证书），寄回来了，这次虽然来回运费也80左右，但结局还不错。和客服沟通中，得到了该机的用户手册和通讯协议手册，并被告知该机型协议和IT8511系列是一样的。
一直希望搞联机，但HT3150输出是TTL信号，焊了个232插头，另一边接杜邦头，找了一个51开发板，先用它的TTL转USB部分（PL2303芯片）和PC联机，使用串口助手，可以正常通讯，自己写了一个简单上位机，也能正常控制负载，但厂家PV8500软件无法识别它。再利用开发板的232转发芯片，直接用串口线和PC连接，这次可以正常使用了。事实证明，不需要厂家的隔离串口线，普通串口线也是可以的，如果是TTL转USB，只有部分转换芯片，才能正常使用厂家的上位机。到此，HT3150可以成功使用厂家的上位机，也可以用自己写的上位机进行控制了，并且初步验证了打开关闭校准保护等功能。
虽然负载搞好了，但IT6720还是没有办法，IT6720厂家没有提供联机协议，厂家说明也是说背后的串口只是厂家校准用，无法实现联机等功能。
受HT3150使用8500系列协议的启发，根据IT6720的生产年代，分析它使用的协议应该是类似8500系列协议（而且在负载的协议里，有些地方明明是电源的说法，也用在负载里，说明两个非常相似）。到厂家官网，查阅了多种机型的通讯协议资料，发现一类是8500系列的二进制帧格式指令，一类就是SCPI类指令（如后期的一些负载和电源）。查到6800系列电源使用了和8511相似的二进制帧格式指令，格式甚至一些指令都是一样的。
将IT6720电源翻出来，接好串口线等，开机，用串口助手发送了一个打开输出指令，返回了熟悉的回应（这几天调负载上位机，已经看了很多次），同时电源输出打开了，说明有戏。
将给负载用的上位机代码进行调整，加入了打开、关闭校准保护，进行电压校准状态指令，进行测试，发现能成功的输出三种校准电压，在写回台表读数后，电源显示电压也相应发生变化，在进行三个电压校准点校准后，惊喜的发现，设置10-60V的电压，输出已经是准确的相应电压了，因为这时候，没有写保存校准值的指令，因此重新开机后，又恢复了老样子。
加上保存设置后，电压校准值，在重新开机后，也继续保留了。这个电源的电压终于被校准了。
接着，加上了电流校准功能，该机需要两个电流档位，500mA和5A，500mA还好办，台表这些也可也，但5A就不好搞了，手持表虽然有10A，但读数不是很可信，进行校准后，上负载测试，发现电流偏差比较大，最后利用HT3150能接受大电流，读数也精确，成功校准了电流，电源的电流读数和负载只差几个字。

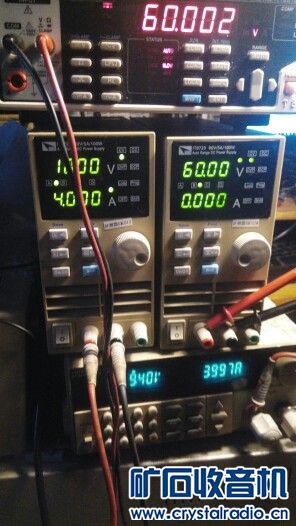

成功校准这个电源后，又把后买那个电源进行了校准，读数也非常准确了，而且在某些电压范围下，CV灯不亮的问题居然也解决了。
最后，又为上位机加上了控制功能，能监控电源状态和设置输出电压、打开关闭输出等功能。
为了做上位机和校准，仔细看了多份协议，理论上说，只要提供了校准协议的，都可以自己校准了。
毕竟买的这些二手电源或负载，虽然能免费返厂校准，但来回运费也动辄大几十或上百了，能自己校准，何乐而不为呢。 |
|
