自制点焊机

  [复制链接]

发表于 2016-12-23 14:15:59 | 显示全部楼层 |阅读模式
第一次参与矿石论坛,希望大家给予批评指正,我也学网友制作一台点焊机,还没完工,大家看成功的机率有多少,就差点焊头没做了,本人不是从事此专业,自小就酷爱无线电有三十多年了,本着尽量少花钱,玩的高兴的原则,把作品制作出来,欣赏不贴子,他们都把微波炉变压器次级锯掉,另缠次级,感觉挺浪费,我是利用原变压器次级线圈这样做的,下面把制作过程分享给大家。次级线理论是63平方,除去线间空隙有60平方就不错了,绕了三圈,电压是2.83V,平时以为市电是220V,这次做点焊机特意量下,结果是230V,因本人是从事雕刻行业,所以制作变压器骨架非常方便.冷却采用2个风扇,强行对流,还[配个2000W的滤波器,拆机的,头一次看见这样的滤波器,就把它装进去了.

补充内容 (2017-2-2 17:53):
电焊机改点焊机在152楼

评分

5

查看全部评分


 楼主| 发表于 2017-1-7 16:44:24 | 显示全部楼层
到此时此刻才松一口气,终于把这没啥用的点焊机制作成功了,我发现这论坛有点欺负新人,都怀着一颗高傲的心,七个不服,八个不分,咋就瞧不起新人呢,试问有多少做点焊机的帖子不是求救,就是烂尾,成功有几人,发点牢骚,我也是拿气球当避孕套使-瞎鸡八整,还是把剩余部分让大家分享一下 1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg

补充内容 (2017-1-8 07:41):
点焊机图片

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-1-8 06:59:02 | 显示全部楼层
本帖最后由 布衣老人 于 2017-1-8 07:42 编辑

0.jpg 点焊机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-1-8 07:00:05 | 显示全部楼层
本帖最后由 布衣老人 于 2017-1-8 07:42 编辑

111.jpg 点焊机图片
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2017-1-8 07:01:41 | 显示全部楼层
本帖最后由 布衣老人 于 2017-1-8 07:43 编辑

11.jpg 点焊机图片
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2017-1-18 13:49:04 | 显示全部楼层
本帖最后由 布衣老人 于 2017-1-18 13:54 编辑

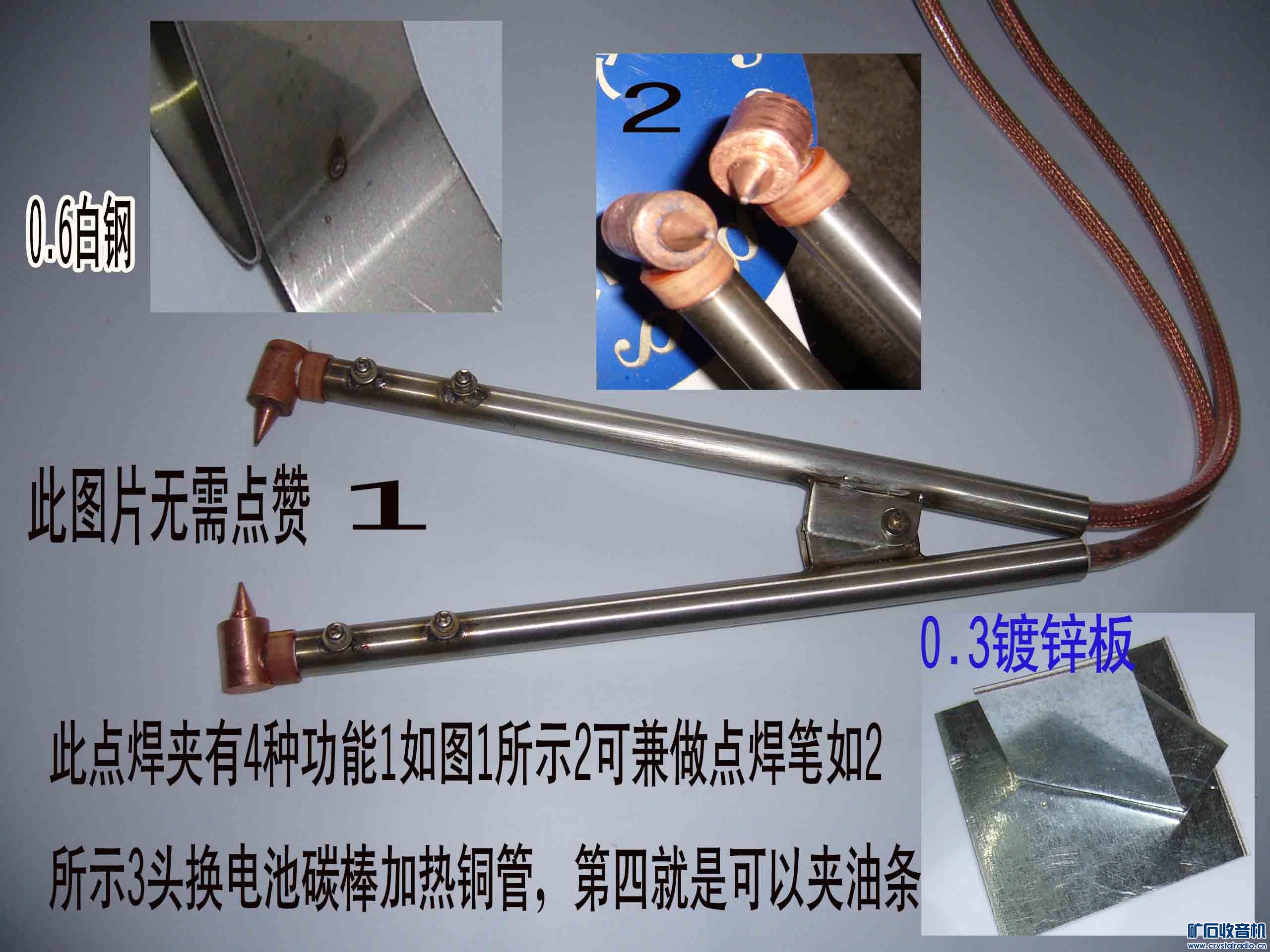

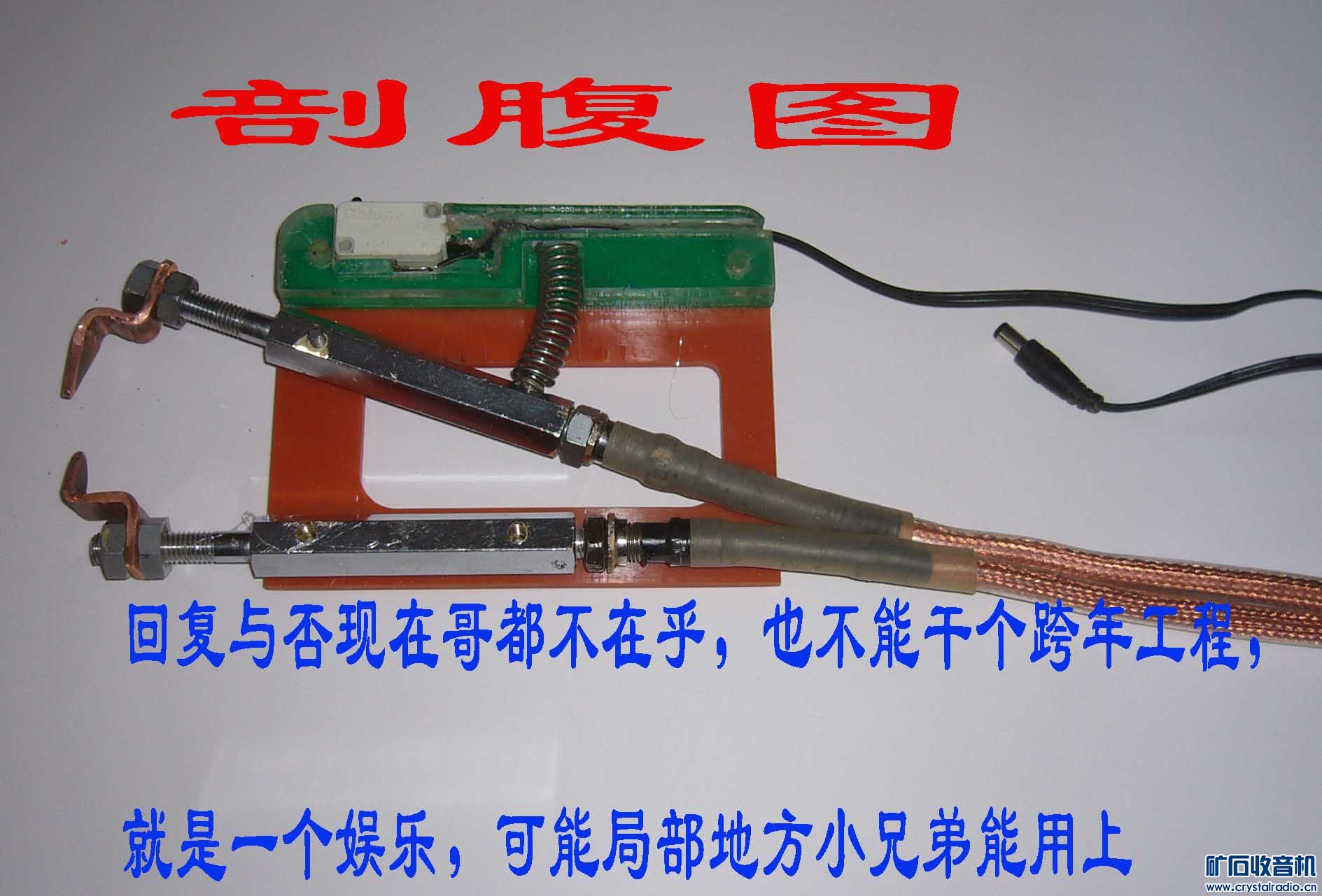

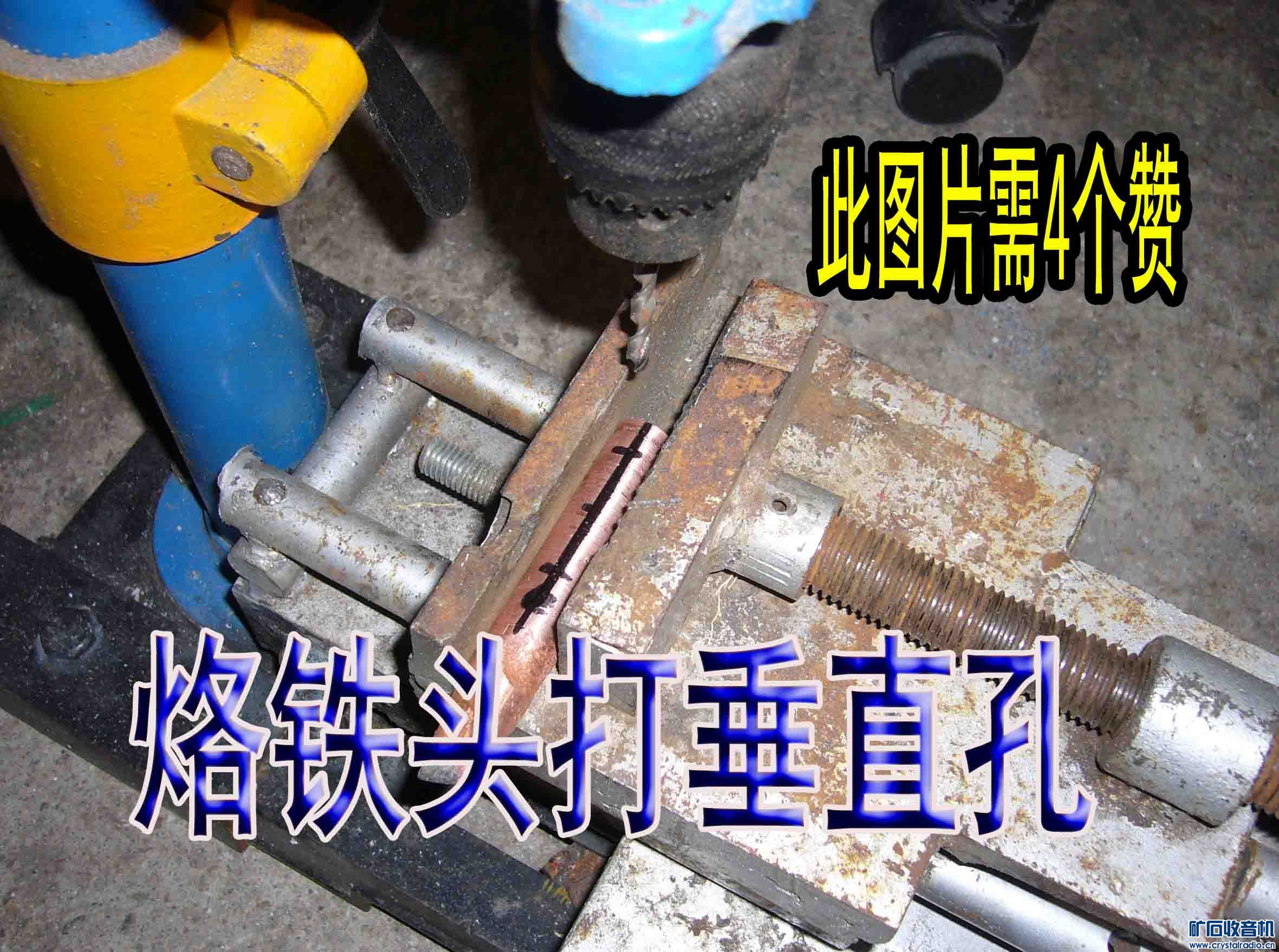

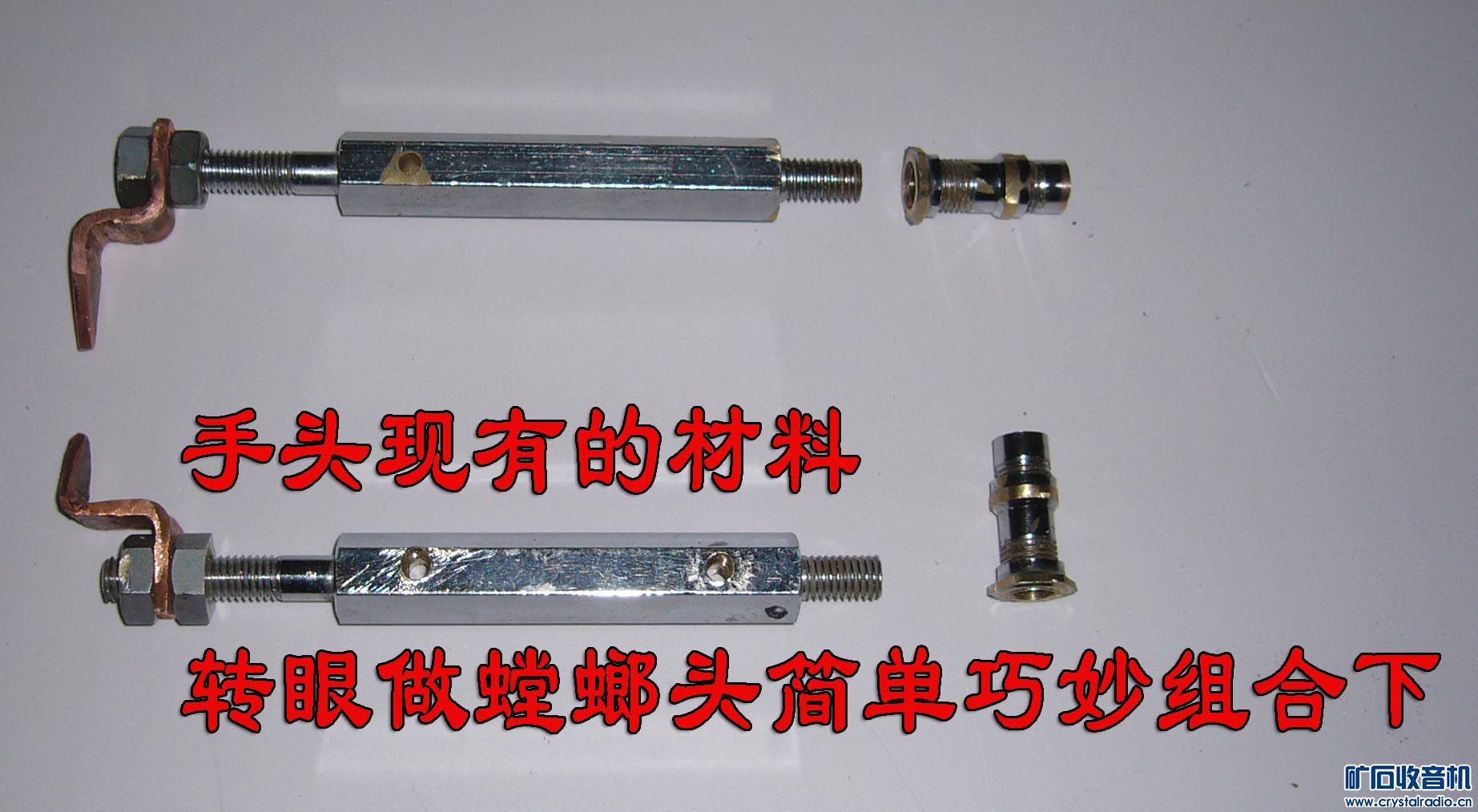

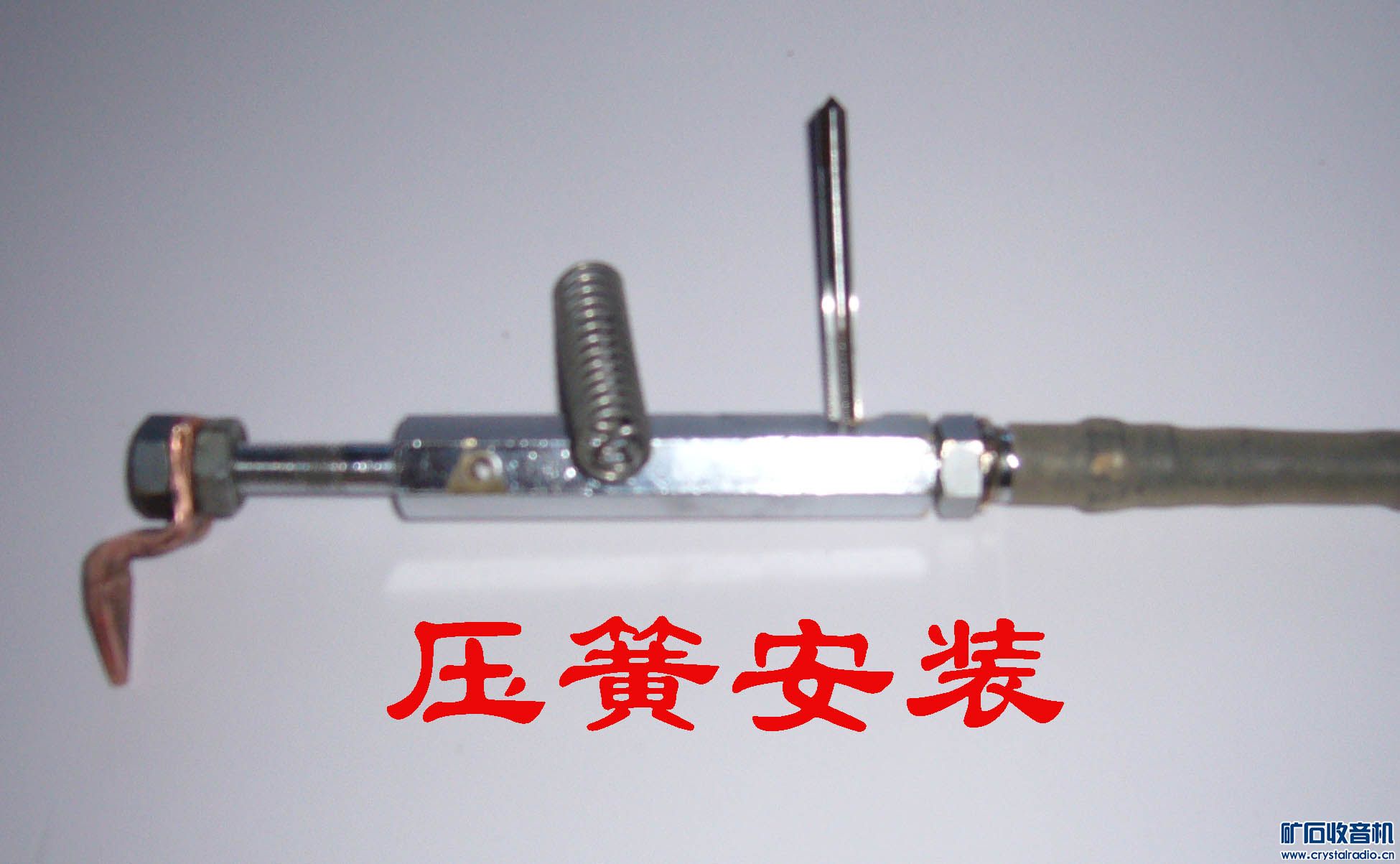

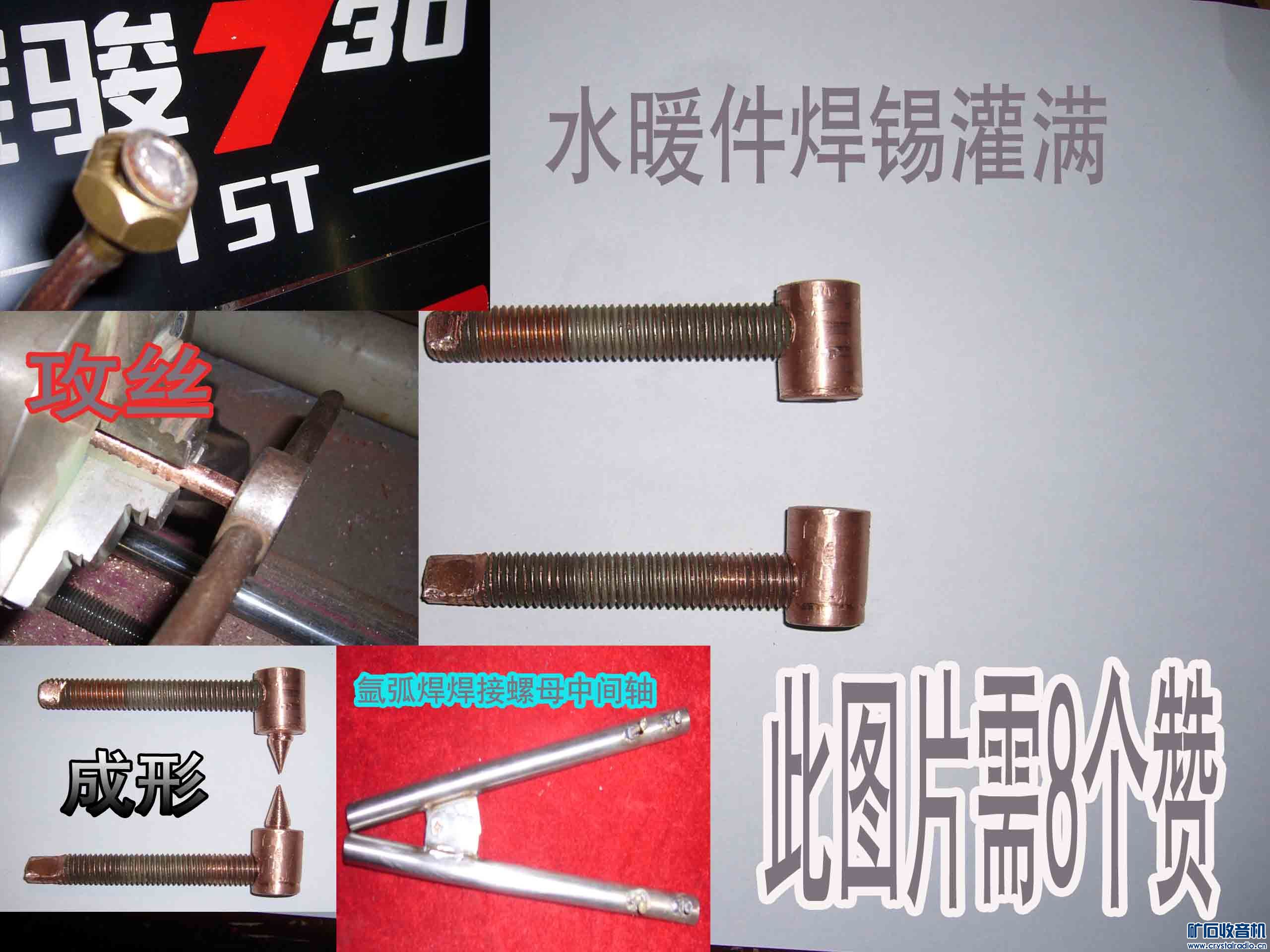

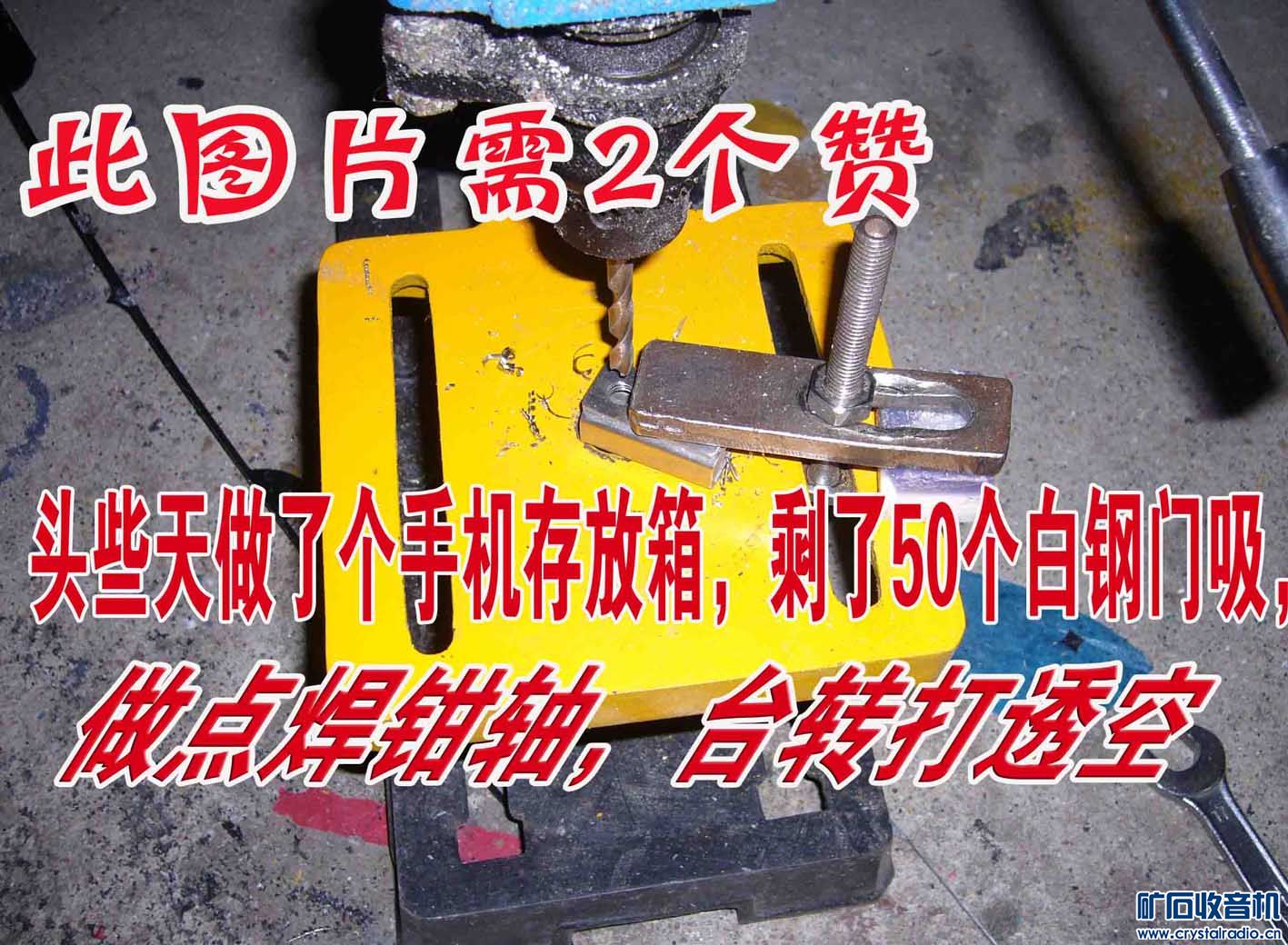

首先我先祝愿看过本人帖子的人新春快乐,万事如意,新婚的小两口得个龙凤胎,年长者寿比南山,爱做东西的网友做一个成功一个,本想在128楼发续集,哥们也不捧场,也别弄个跨年工程,把新编辑好的点焊夹制作过程让大家分享下,本人其实真的是个文人,自小就酷爱书法,不是自吹啊,头25年前我写反字(刻字用的),就不服前辈,为啥我说传金不传艺呢,我当年学刻字的时候,到那些成手那看,人家都不干活,不像现在去网上可以搜索,不说了,心掉一地。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-1-24 11:40:20 | 显示全部楼层

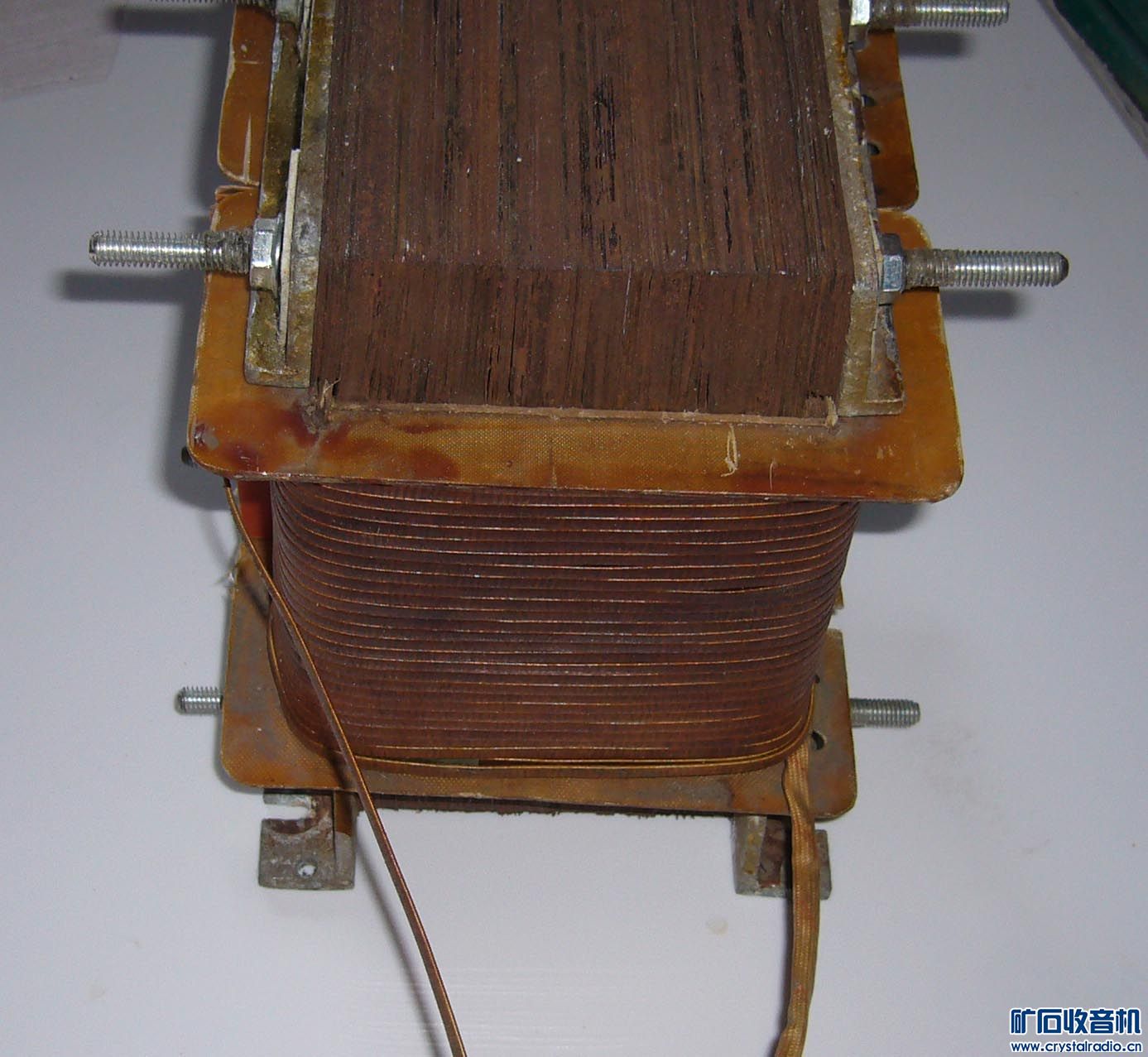

1.jpg 七十年代的变压器,质量真好,硅钢片薄还有刚性,连螺丝杆都是黄铜的,今天改造被我偷梁换柱,我缠的电焊机用到现在,现在改电焊点焊机通用,拆下次级末端6圈,对折从新绕上3圈,即抽头部分双线并绕3圈,圈压1.5伏,40平方线,实验成功,连续干半小时都没热,机壳级延时准备年后干.真的不理解,在那个物资匮乏年代为啥用这么好的料.
回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-1-24 11:41:59 | 显示全部楼层
本帖最后由 布衣老人 于 2017-1-24 11:47 编辑

2.jpg 3.jpg 此电焊机铁芯截面积40平方厘米
回复 支持 反对

使用道具 举报


 楼主| 发表于 2017-9-22 15:42:49 | 显示全部楼层

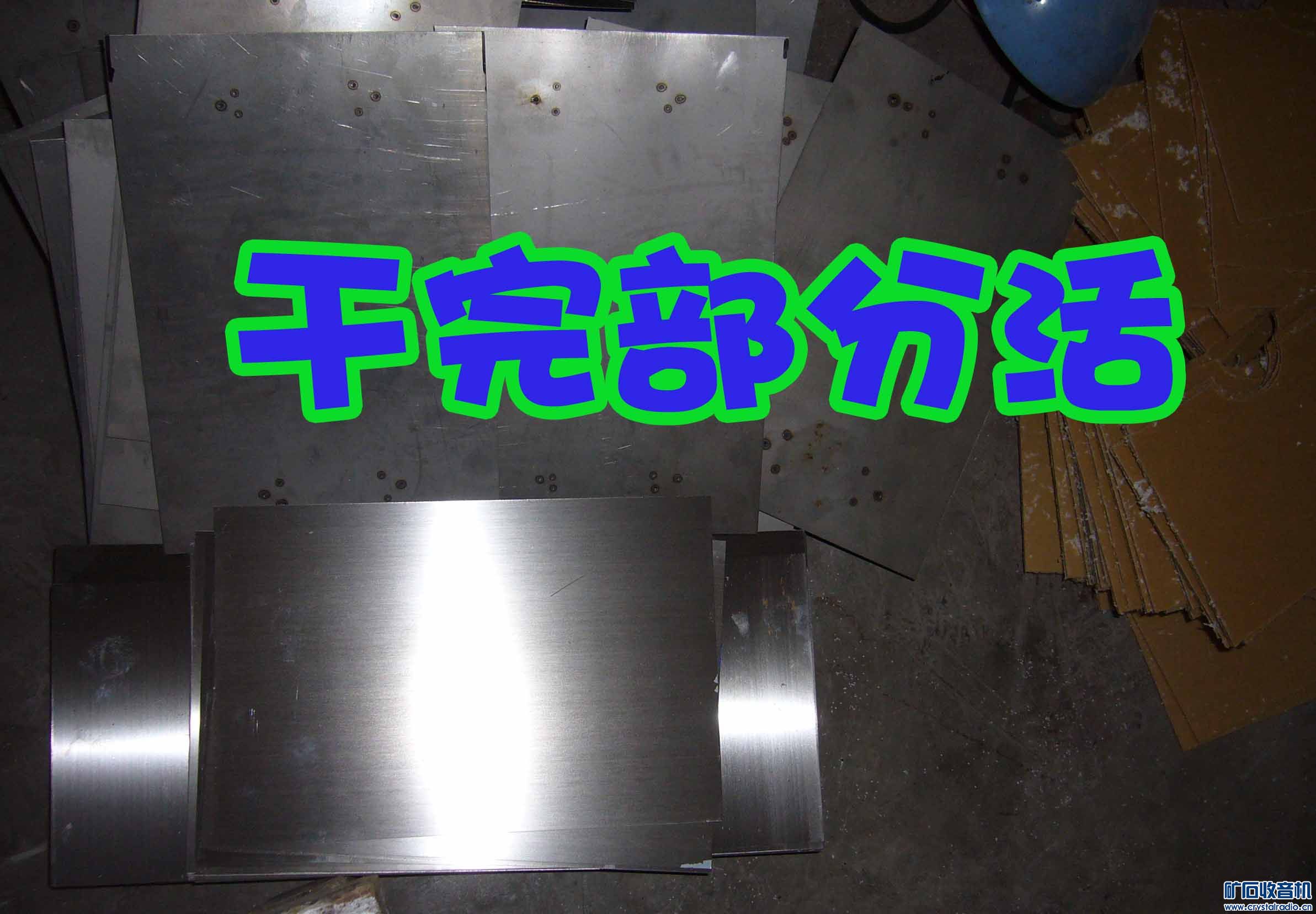

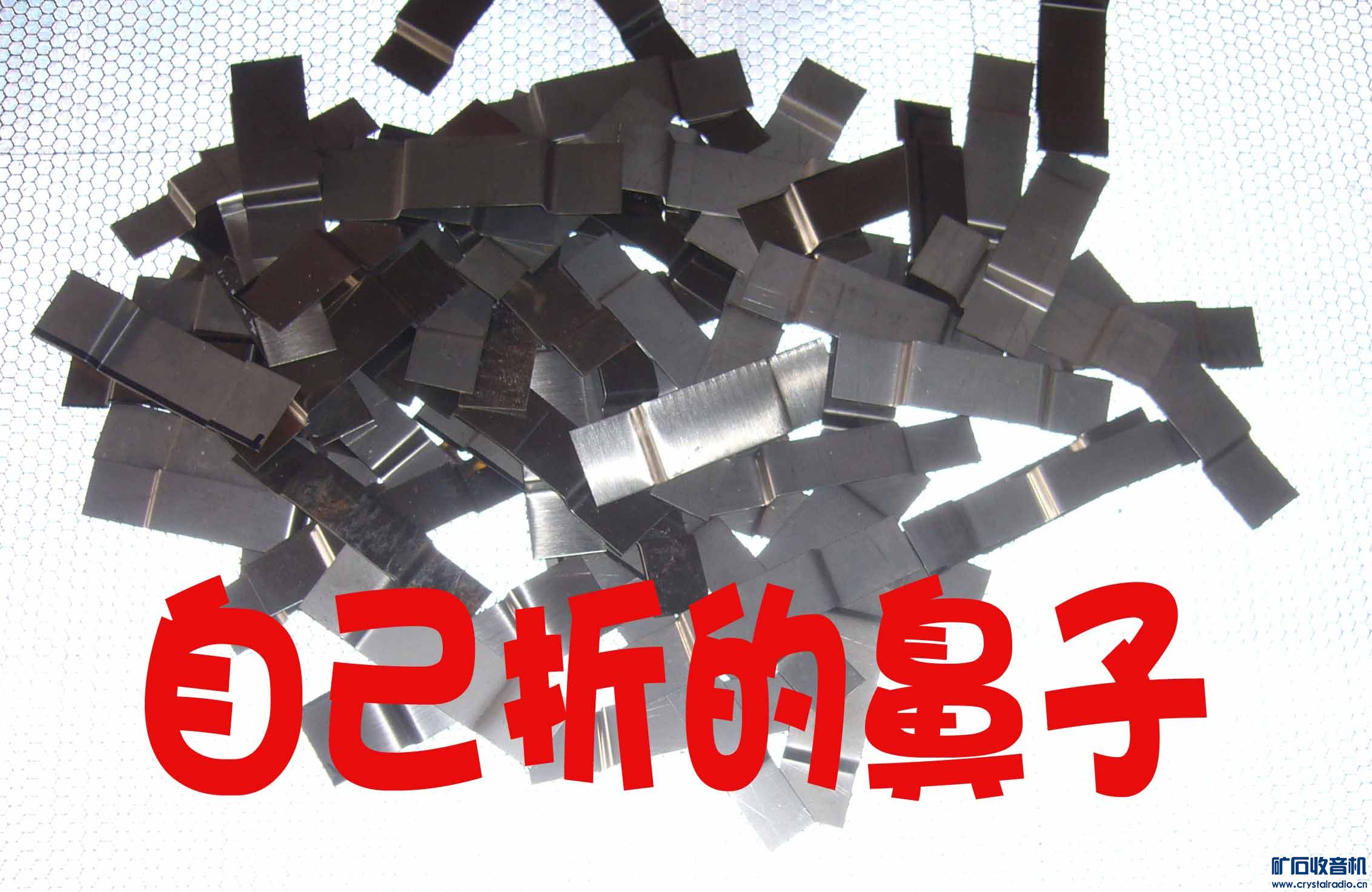

P1020897.jpg P1020898.jpg 这是我老太婆做完点焊机后第一次参与实战,这是这批活的一部分,其他活与电路无关,故没发论坛,此批活一共1800个焊点,连续作业,一点问题都没有,工钱就别讨论了,干了一天多24小时,肯定要比一般小年轻一个月工资高了,十分钟叫我给买彩票了,一个没种,气的老伴都不过了.
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-24 11:25:52 | 显示全部楼层

谢谢支持,以后还会有作品发网上
回复 支持 2 反对 0

使用道具 举报


发表于 2017-2-27 13:03:00 | 显示全部楼层
布衣老人 发表于 2016-12-28 12:43
今天把点焊钳材料凑齐了,激情还不减下一步准备做点焊钳,老辈有句话,传金不传艺,看帖的朋友不说是进来学 ...

俺就是来偷学手艺的 ,只可惜没你那些装备,看贴都眼花缭乱,你的作品勾起了当年的爱好激情,还想捣鼓点玩意儿。膜拜!
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2017-2-22 18:37:13 | 显示全部楼层
jik988 发表于 2017-2-22 14:46
看了楼主什么都会啊

不谦虚的说,我会的样真不少,在电器修理界我书法最好,在书法界里我电器最棒,啥都爱好,打拳踢腿,厨师行业,钳工我都明白点,上班那年代还做过工程预算.
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2016-12-24 04:20:11 | 显示全部楼层
本帖最后由 布衣老人 于 2016-12-24 04:25 编辑

慢生活1929 发表于 2016-12-23 23:23
点焊头要是你这样有些太大了些吧。

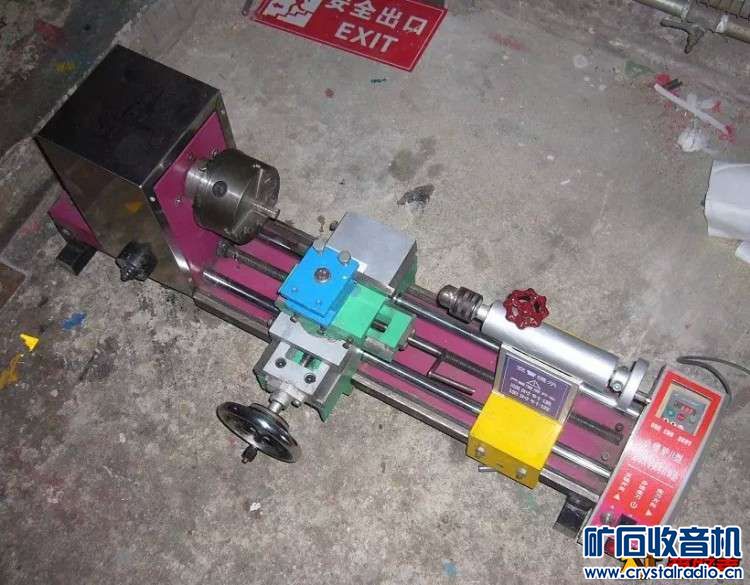

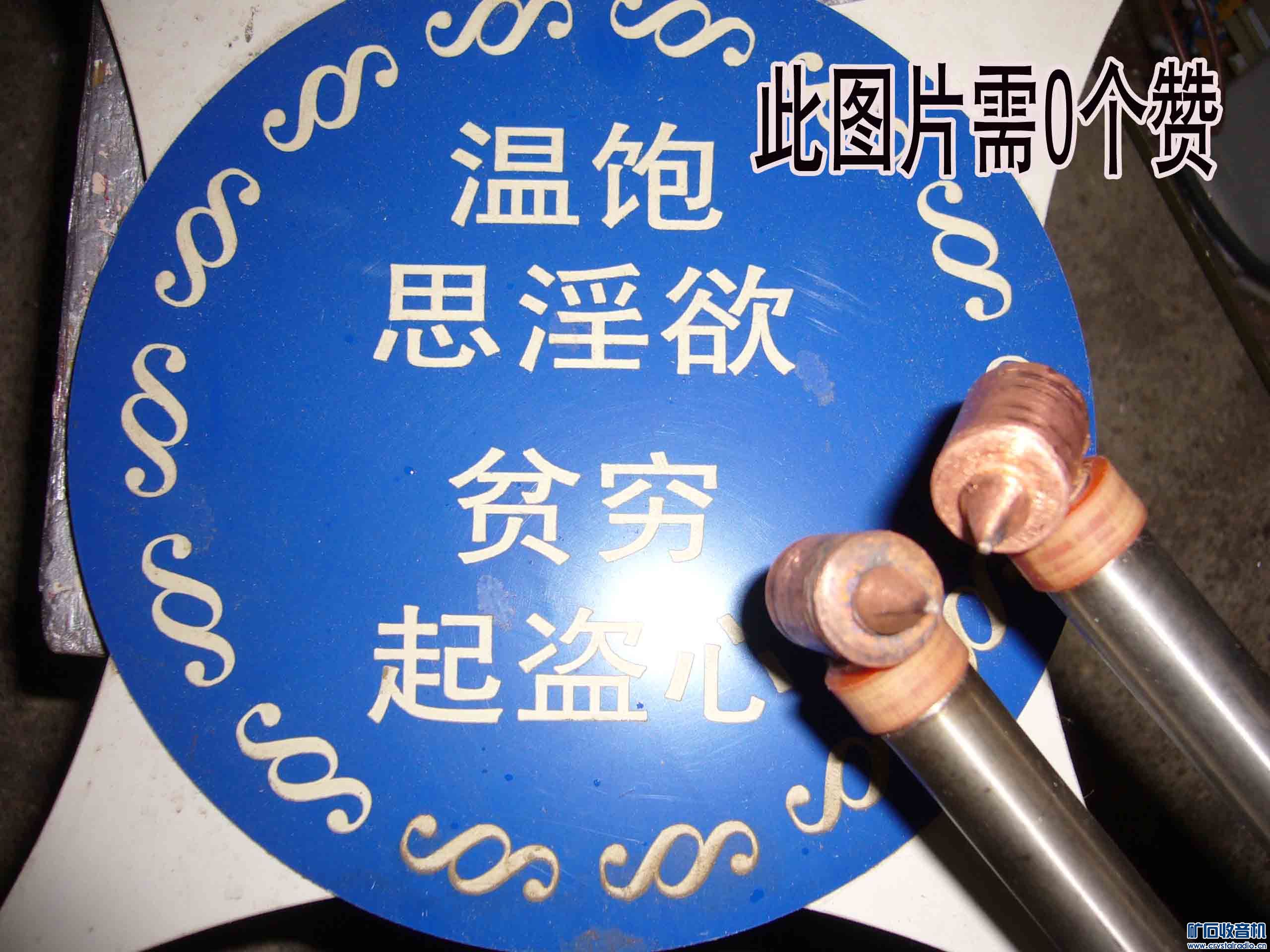

头两年前自己做个车床,明天给铜头车一刀,尖车细点,至于那个气动螺丝刀手枪把感觉手握着挺舒适,决定还是用它了.

评分

2

查看全部评分

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2016-12-27 04:58:33 | 显示全部楼层
依然很拽 发表于 2016-12-26 23:03
还是环变简单,以前搞专业功放的时候留着几只直径20CM的大家伙。可惜现在没什么兴趣做点焊机了

我就是要不到同规格环牛,要是有好几个我一定把铁芯摞起来,从新绕,即便不做点焊机,也做个大功率变压器,不定干啥能用上
回复 支持 1 反对 0

使用道具 举报


发表于 2016-12-27 09:35:13 | 显示全部楼层

看着真强大,给个全景图看看
回复 支持 1 反对 0

使用道具 举报


发表于 2016-12-24 09:46:52 | 显示全部楼层
楼主这好牛,连床都有了
回复 支持 1 反对 0

使用道具 举报


发表于 2016-12-23 16:48:17 | 显示全部楼层
电焊电池应用细尖头,还要控制电焊时间,也就零点几秒吧。
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2016-12-23 14:17:08 | 显示全部楼层

补充内容 (2016-12-26 04:51):

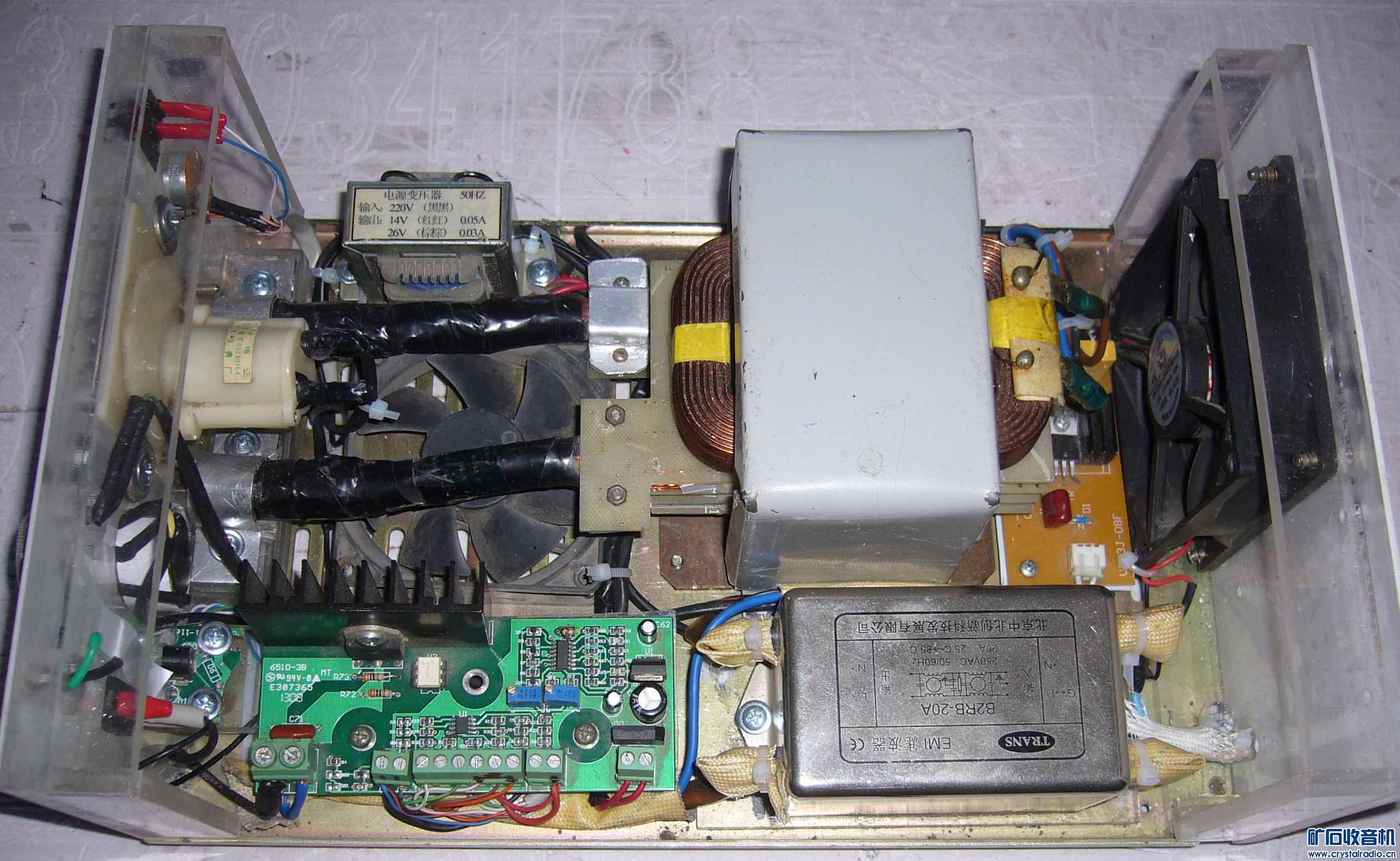

点焊机鸟瞅图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:21:30 | 显示全部楼层

补充内容 (2016-12-26 04:52):

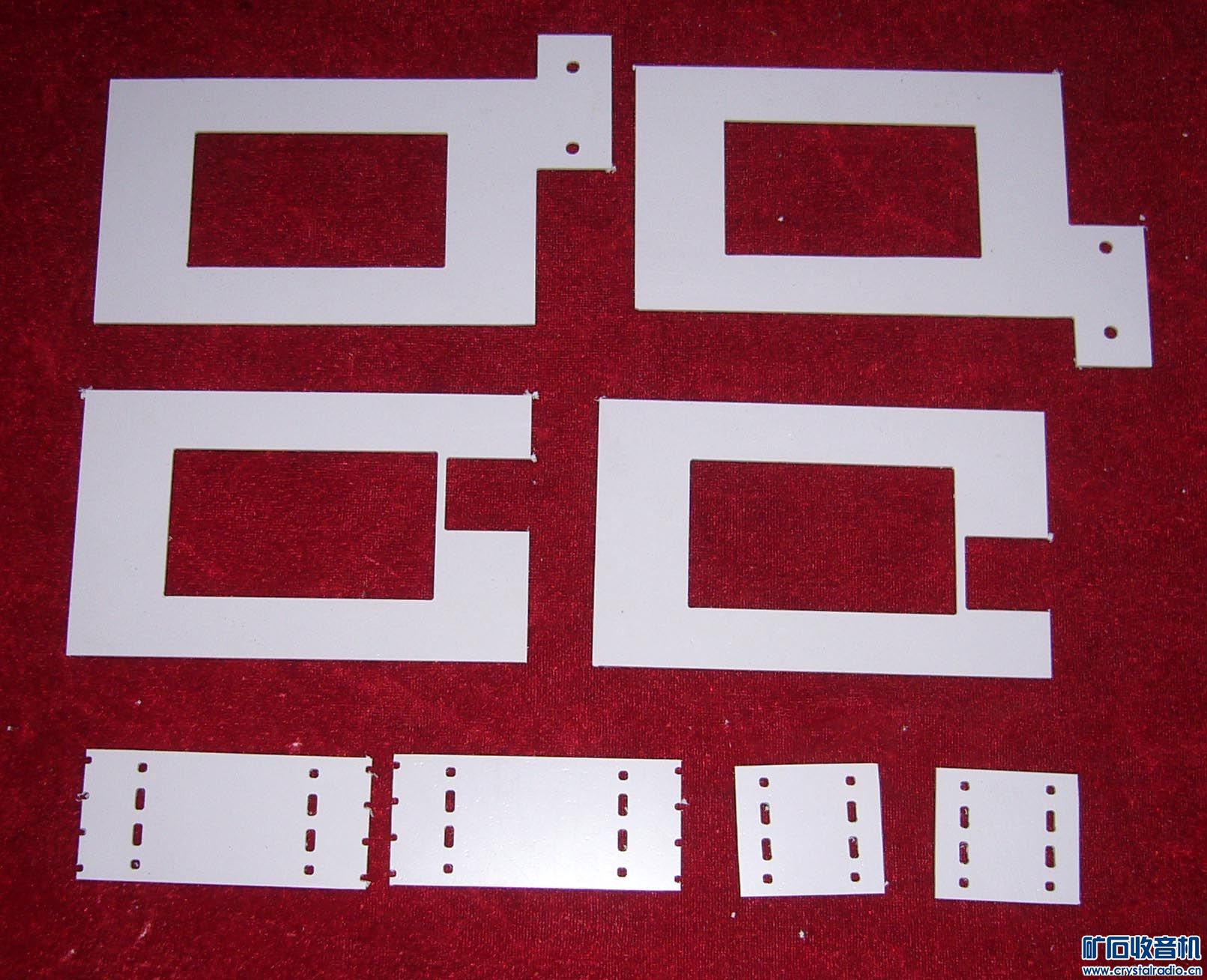

骨架展开图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:24:12 | 显示全部楼层

补充内容 (2016-12-26 04:52):

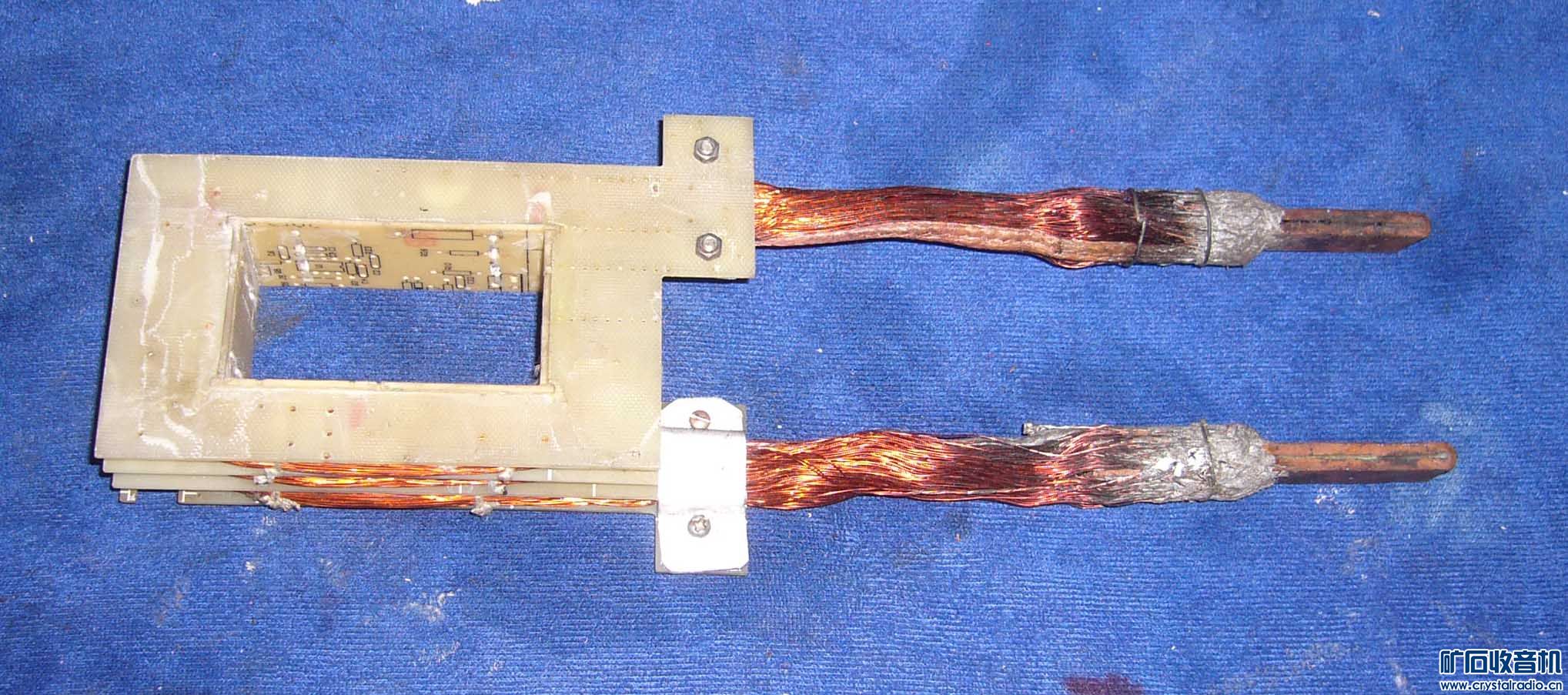

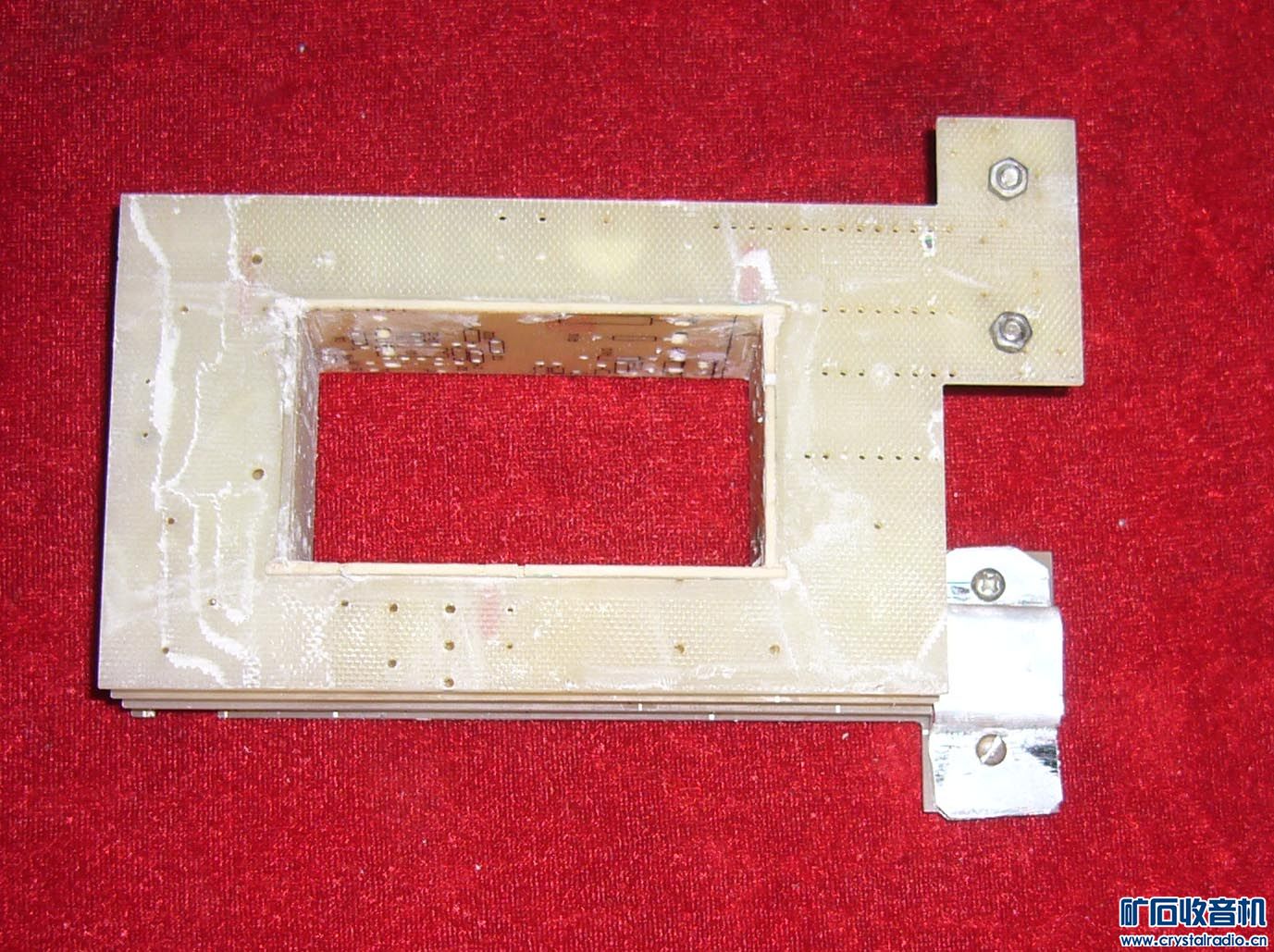

用废电路板做的次级骨架
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:29:02 | 显示全部楼层

补充内容 (2016-12-26 04:53):
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:31:47 | 显示全部楼层

补充内容 (2016-12-26 04:54):
拉直次级线圈
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:36:31 | 显示全部楼层

补充内容 (2016-12-26 04:55):
缠到每圈的四分之一处用预留绑线绑紧,然后接着绕
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:40:20 | 显示全部楼层

补充内容 (2016-12-26 04:59):
绕完焊锡引出接线端子,用300W电烙铁焊直径13毫米的铜线实属不易
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:51:06 | 显示全部楼层

补充内容 (2016-12-26 04:55):

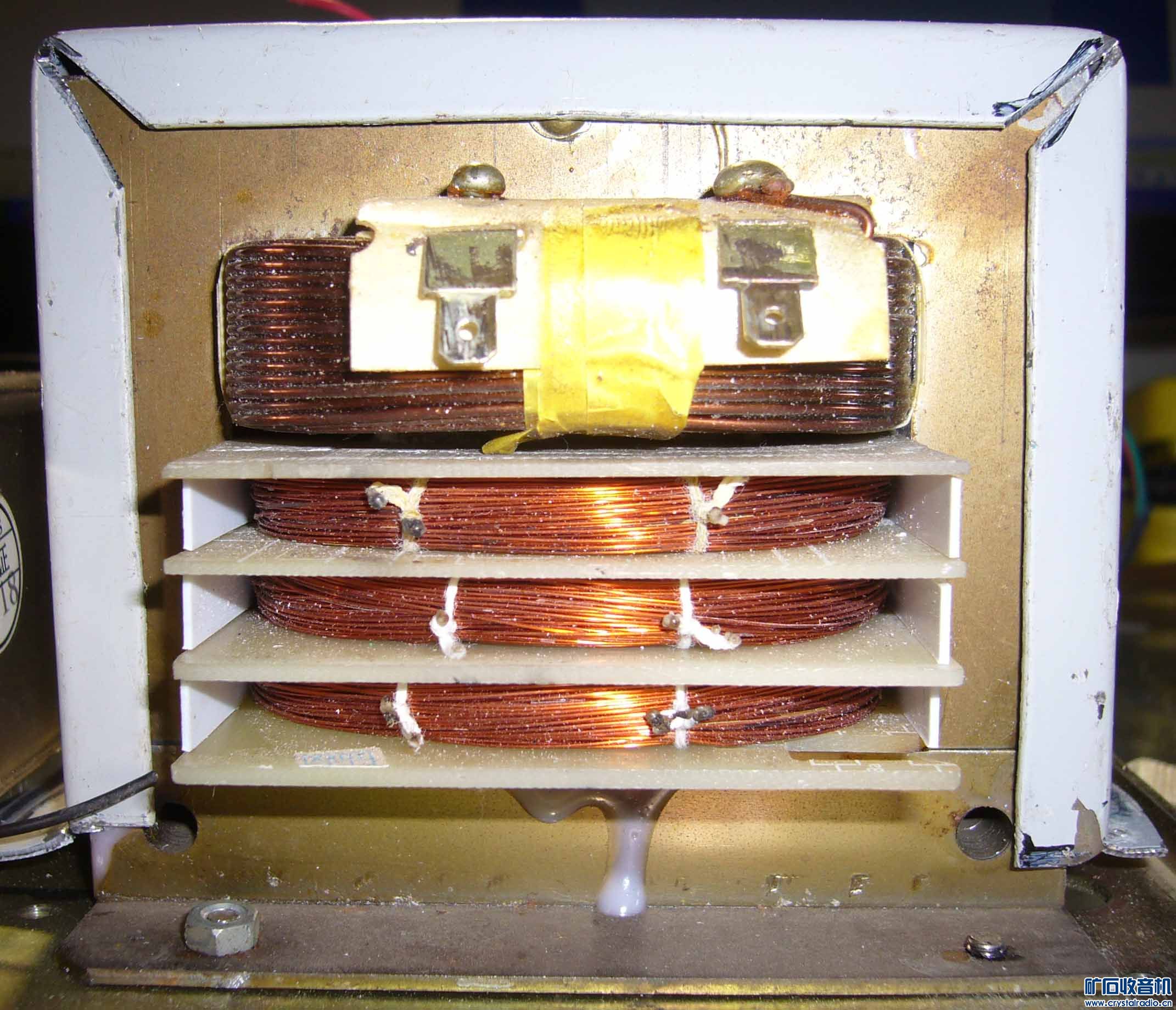

绕完的变压器
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 14:54:23 | 显示全部楼层
权限受控,先传这些
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 15:02:14 | 显示全部楼层

补充内容 (2016-12-26 04:57):

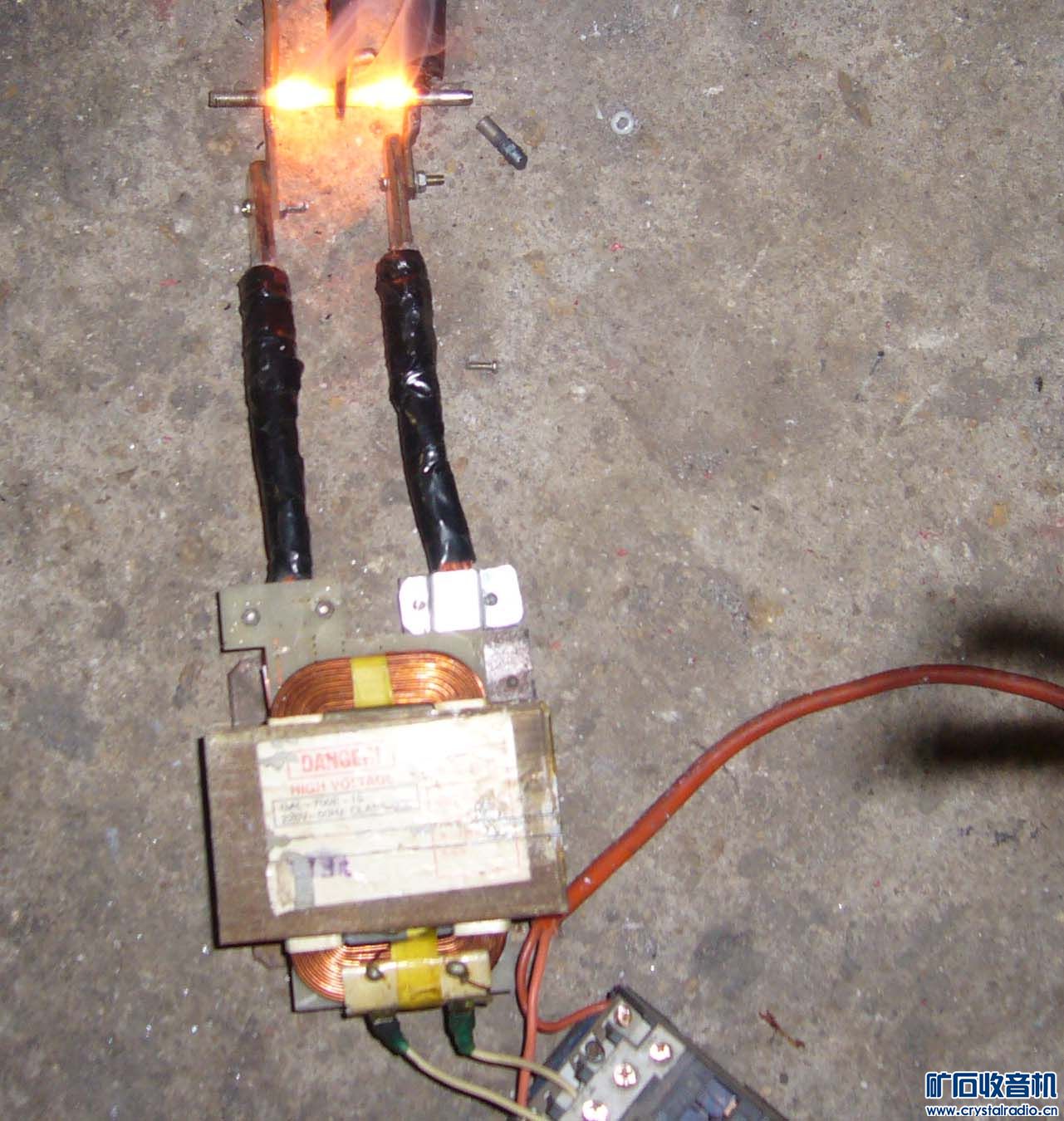

装机前实验6毫米直径钢筋5秒溶断
回复 支持 反对

使用道具 举报


发表于 2016-12-23 15:21:32 | 显示全部楼层
做的很不错 次级线圈也利用起来了
短时间工作 不配置风扇也可以
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-12-23 15:42:38 | 显示全部楼层
SNJSY 发表于 2016-12-23 15:21
做的很不错 次级线圈也利用起来了
短时间工作 不配置风扇也可以

因为头20多年前我看见有用这东西焊冰箱的铜管,钳子电极是用碳刷头做的,夹住铜管红了以后把铜焊条一抹就焊上了,我做的这东西有个开关不受时间控制,长期供电,有机会做个碳刷卡钳,焊点啥东西方便,所以配个风扇,我的专业是做字的,电极接个电阻丝还可以割苯板之类的东西.
回复 支持 反对
