BT3C扫频仪说明书

JHXC · 发表于 2010-5-17 21:27:40

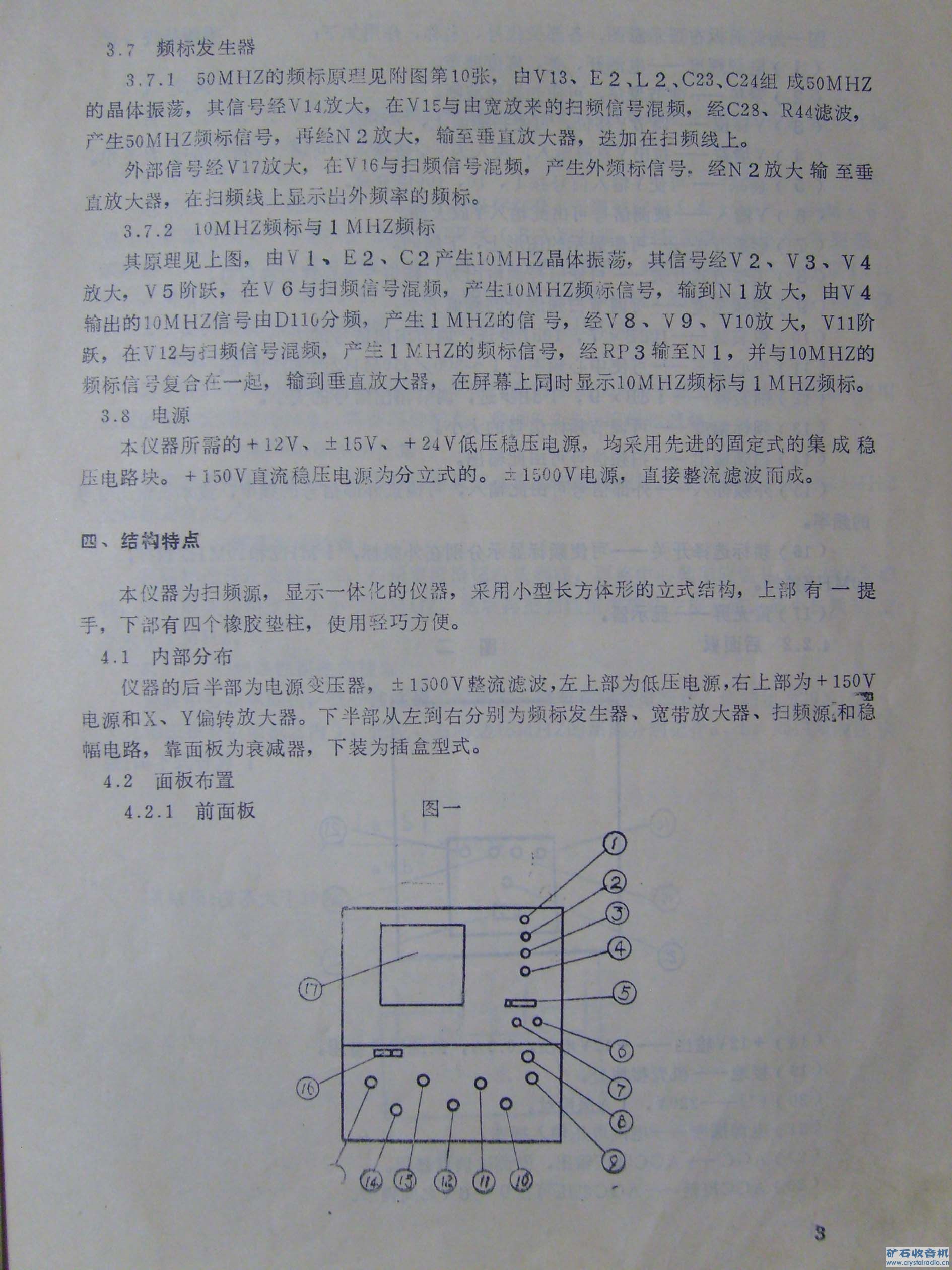

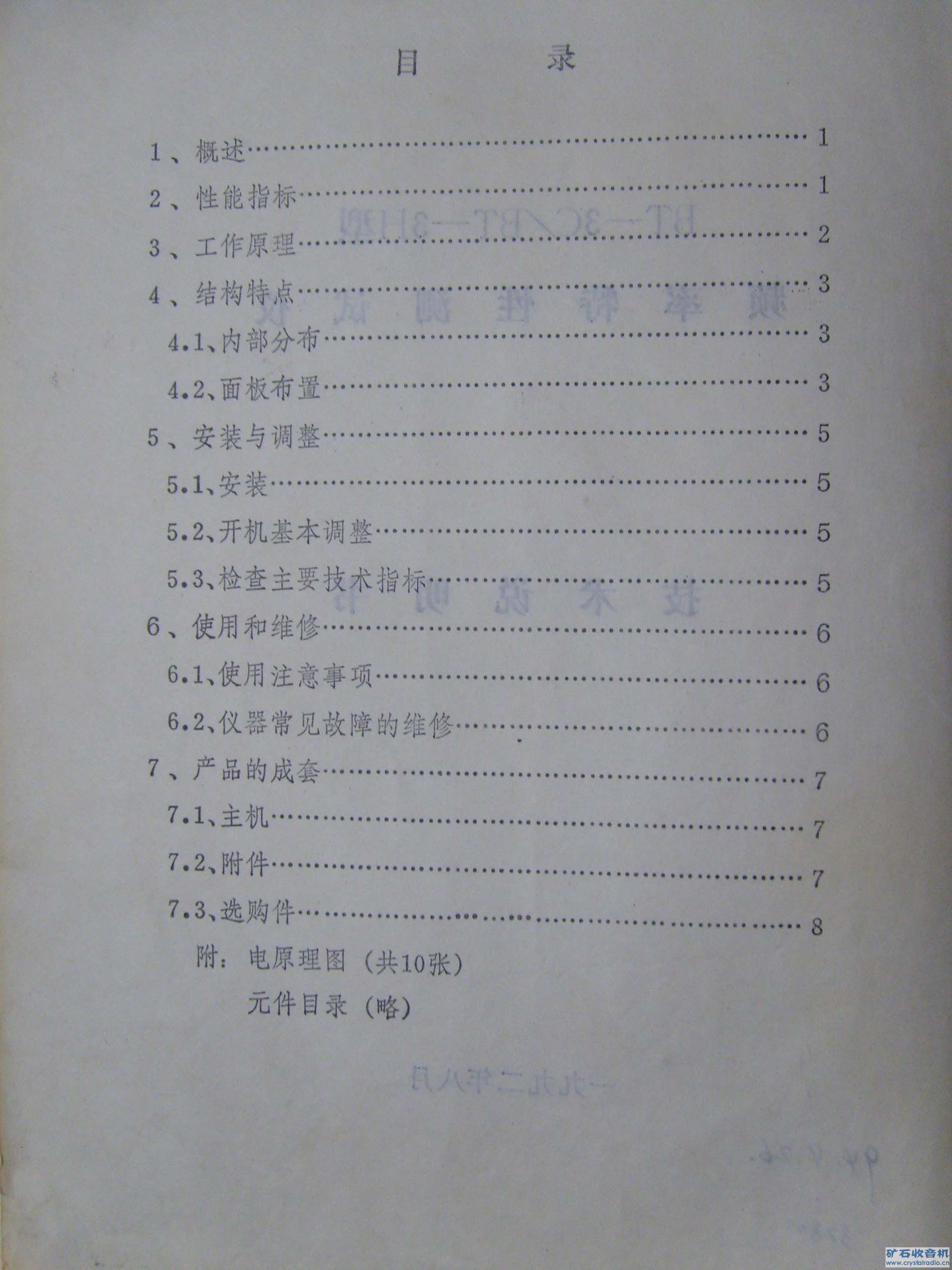

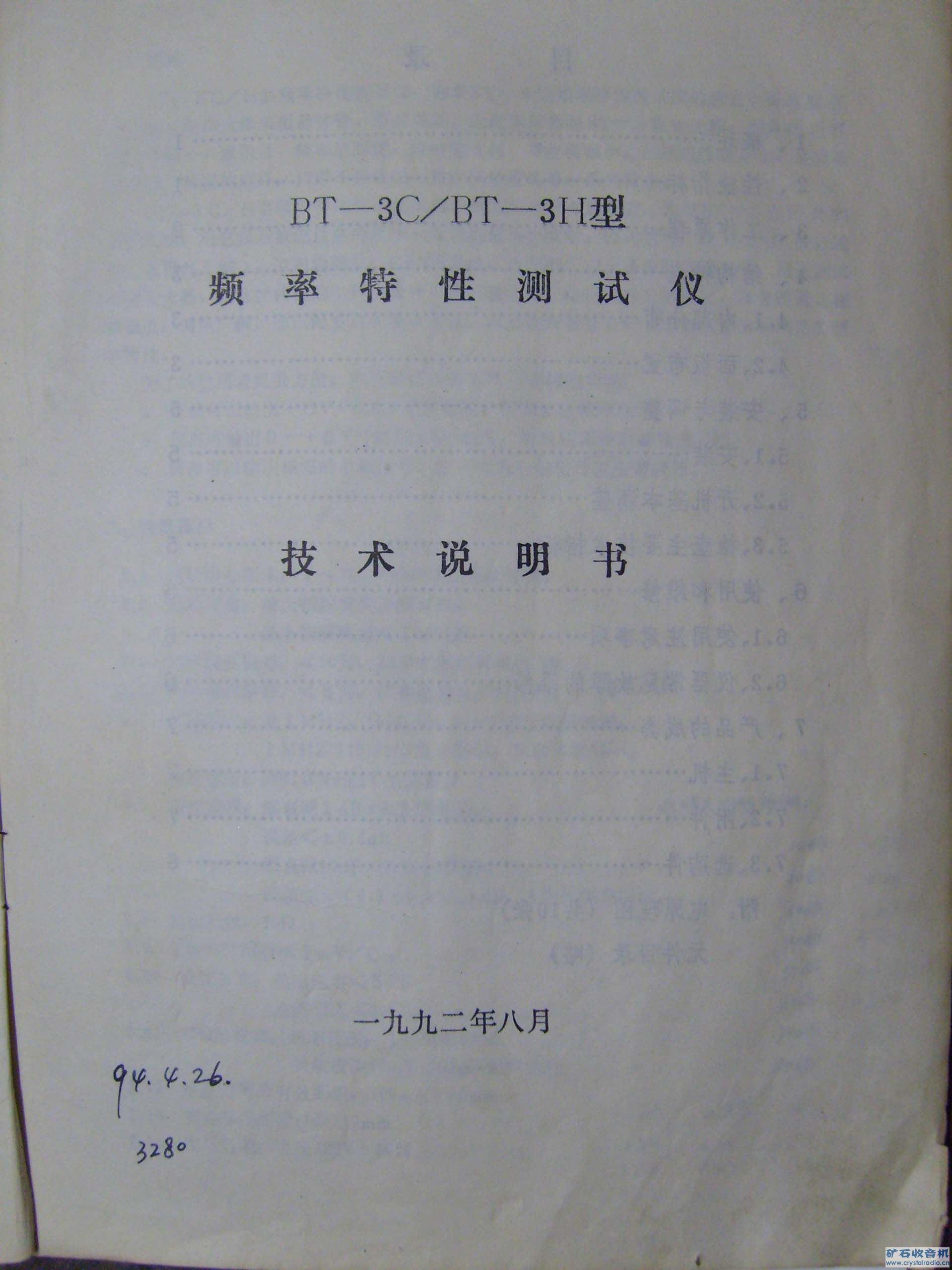

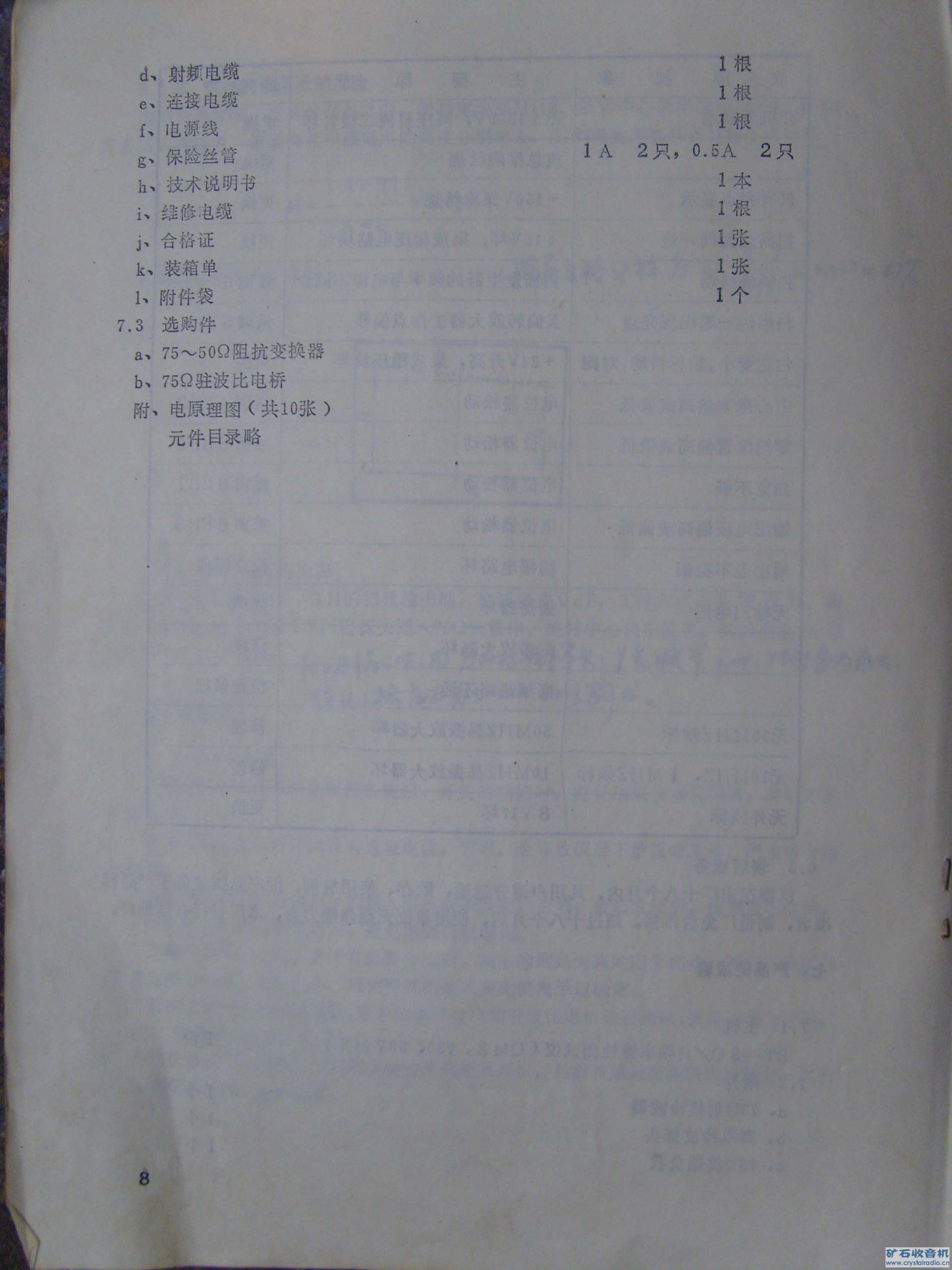

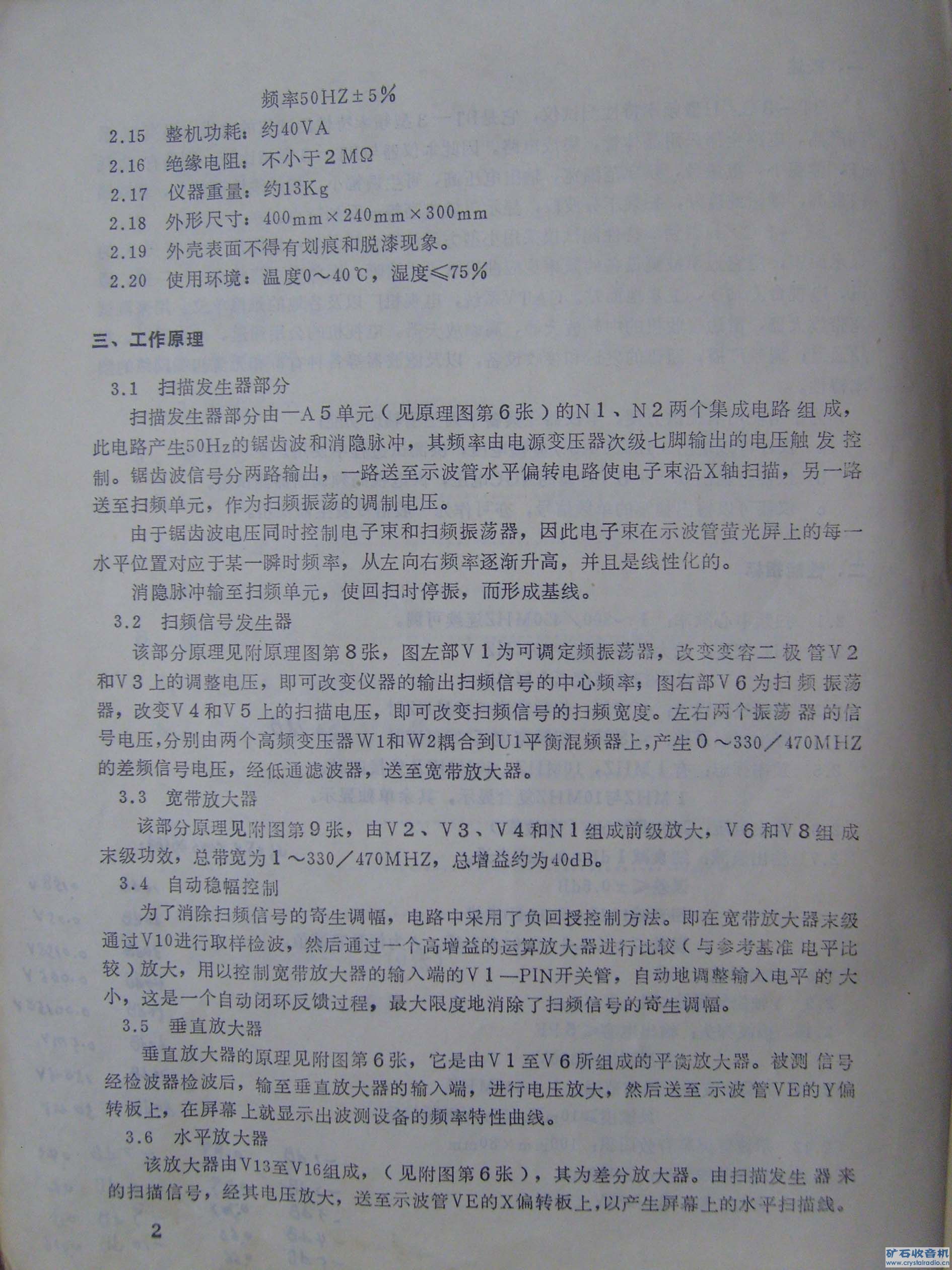

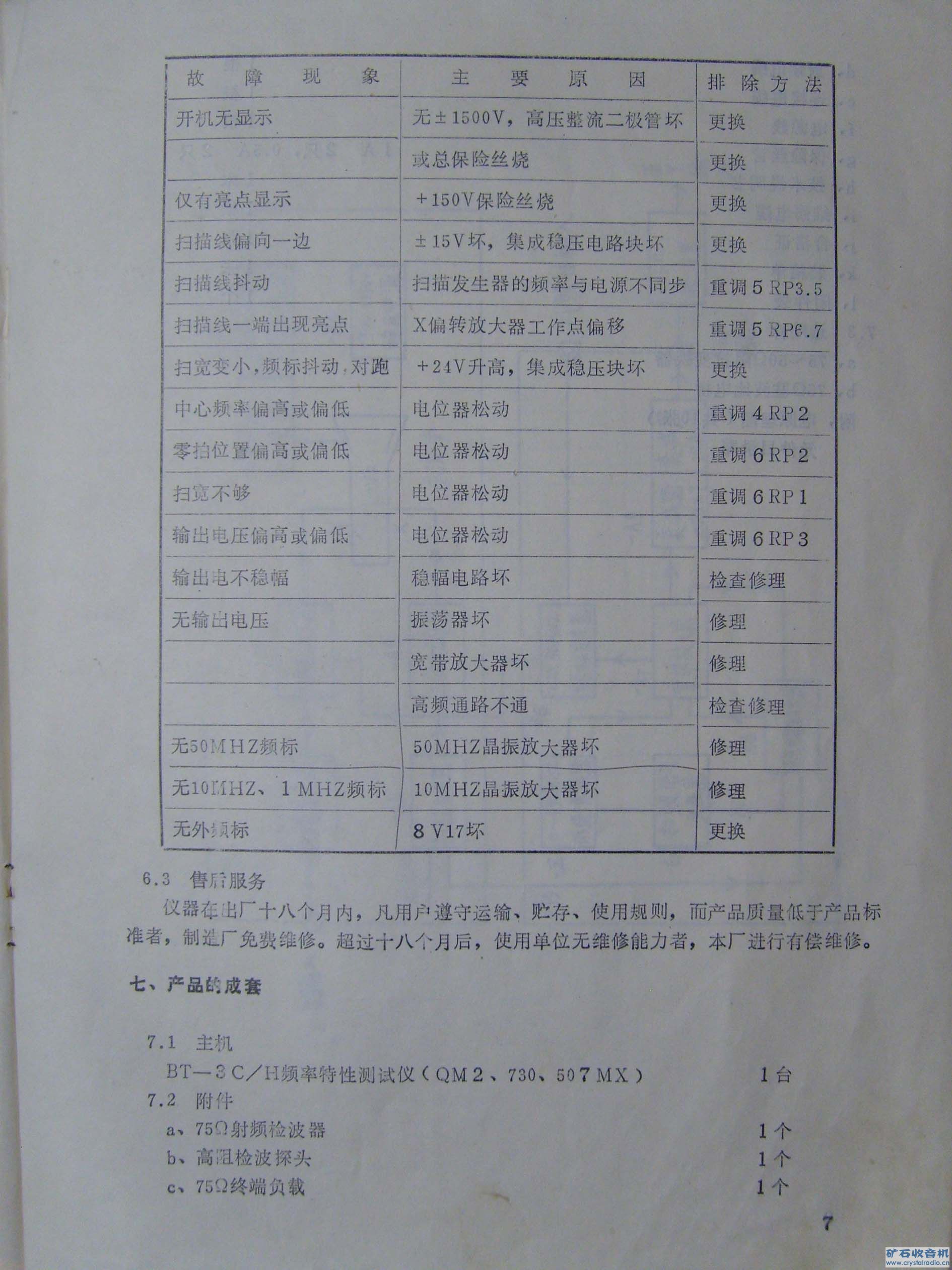

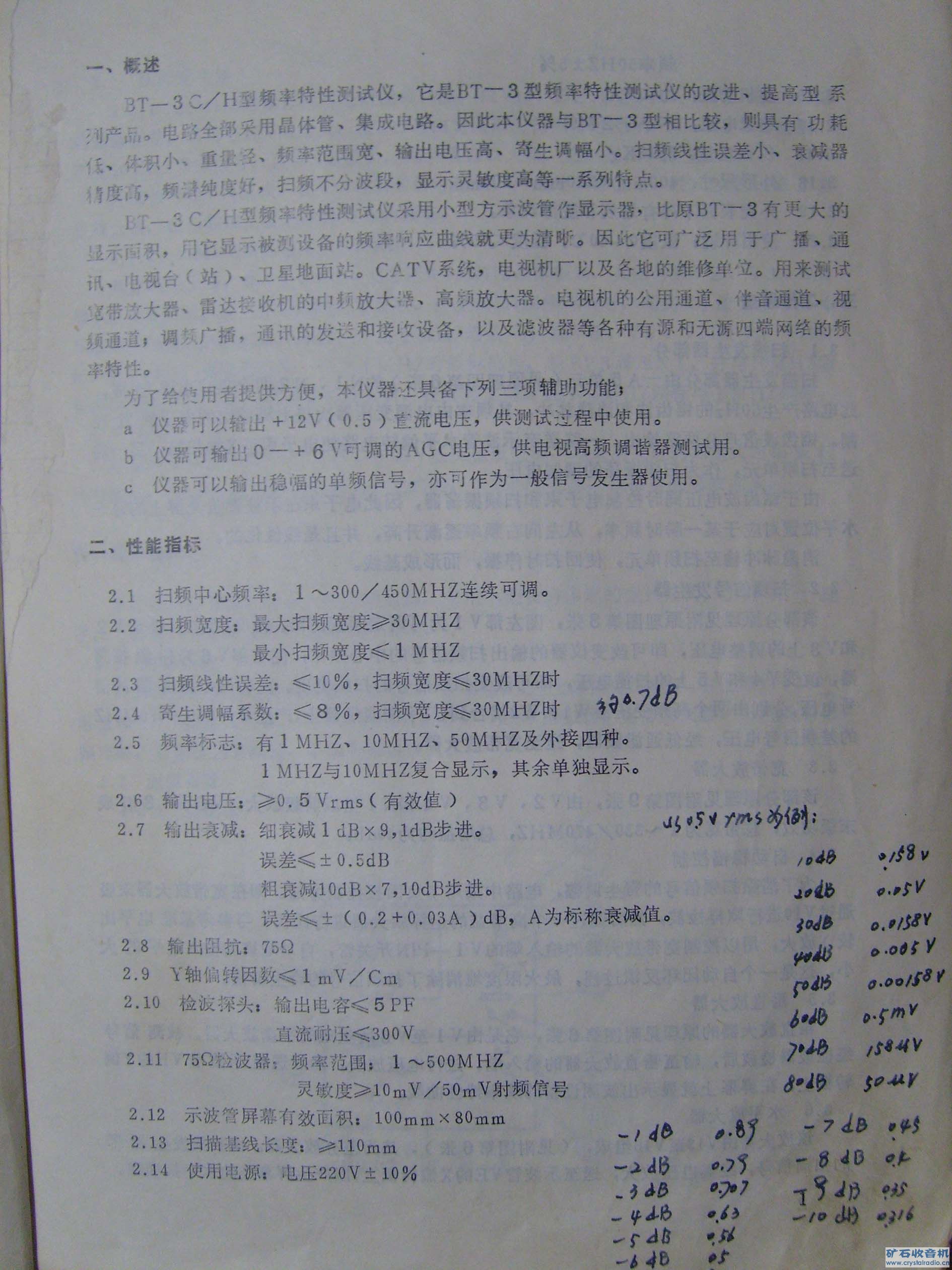

BT3C扫频仪说明书，电路图图纸前些日子已上传。

无胆鬼 · 发表于 2010-5-17 21:32:14

非常感谢邓师傅！对新手的提问不厌其烦，详细解答！非常好人！

ghosthd · 发表于 2010-5-18 09:15:52

感谢楼主！！！
谢谢！

starxi · 发表于 2010-5-19 07:32:13

原帖由 JHXC 于 2010-5-17 21:27 发表
BT3C扫频仪说明书，电路图图纸前些日子已上传。

再次感谢师兄！

因为没找到元件安装配置图，仅从电路图上看不出哪个电位器是中心频率校正，不知道BT3C中心频率校正，是不是调中心频率电位器左边的那个小电位器，让小电位器滑动端电压变为13V就OK了呢？

JHXC · 发表于 2010-5-19 08:35:23

从电路板上的元件可以分辨出是哪一个电位器，将扫频仪面板上的中心频率调到零频附近，并将扫频宽度置于最大，同时打开频标，如果电路没有其他毛病的话，调节电路中的那个校准中心频率的电位器的时候，就会看到中心频率移动，将零频移动到屏幕中间就可以了。
