DIY怀旧3DD15立体声功放

立体声接收 · 发表于 2010-5-14 11:31:09

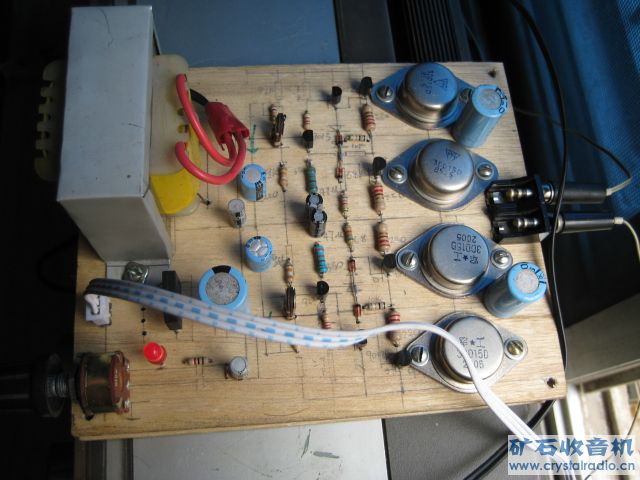

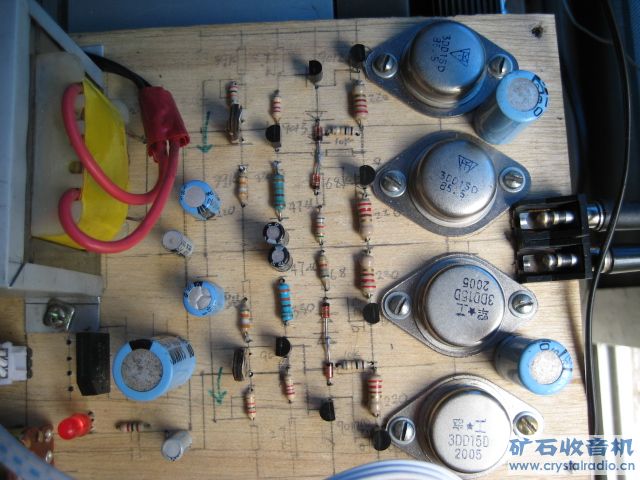

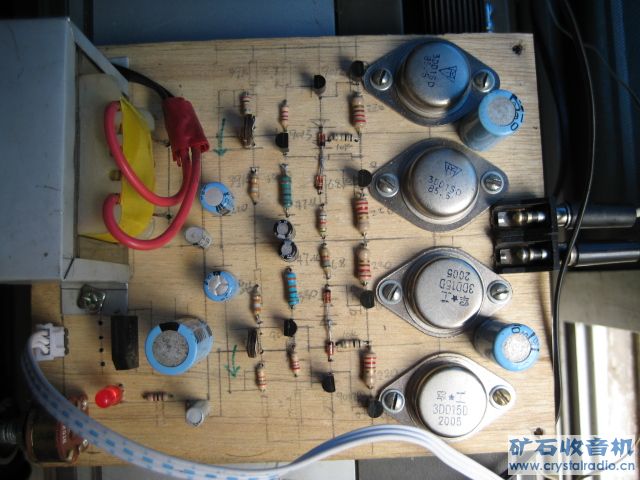

看到坛内常有关于3DD15D的讨论，近日闲来无事翻出以前购买的3DD15D，也准备做个小功放，电路图是在网上找的并稍微修改了一下。电路板还是采用木板、铜丝走线。接好之后试听，声音确实洪亮，音质感觉和TA7240、HA1394等集成功放不相上下。

狂野007 · 发表于 2010-5-14 11:35:24

没什么感觉，我对3DD声音不满意

huahe1992 · 发表于 2010-5-14 11:48:03

提示: 作者被禁止或删除内容自动屏蔽

polk5408809452 · 发表于 2010-5-14 11:53:29

提示: 作者被禁止或删除内容自动屏蔽

夏某 · 发表于 2010-5-14 12:00:42

顶木板功放。

立体声接收 · 发表于 2010-5-14 12:08:30

原帖由 huahe1992 于 2010-5-14 11:48 发表
不用散热器能吃得消么？虽然那变压器不是很大

回复huahe1992老师，我用收录机的音箱试听，声音不是很大，在家里收听已经足够了。当初也担心不装散热器会太热，但经过运转10多个小时，变压器热了，但3DD15却不太热，看来在小音量状态下，利用自身的铁壳散热基本可以。

txzsxyl · 发表于 2010-5-14 12:12:42

太有才了！

印制板很漂亮

nnn2688 · 发表于 2010-5-14 12:17:55

3DD15功放曾是我上学时的梦想，但一直没来得及做，现在那几个3DD15也不知道用到哪里去了。

ynlfjt · 发表于 2010-5-14 12:28:51

太有才了。强烈支持diy。

心竹 · 发表于 2010-5-14 12:44:04

谢楼主,学习中...

一米阳光 · 发表于 2010-5-14 13:00:48

非常有才，古色古香的，我好像闻到了三合板的香味

Tieg3023 · 发表于 2010-5-14 13:57:56

散热器省了——牛！

衡水家维 · 发表于 2010-5-14 14:15:21

这种布线让我想起我大舅原来做过的一块好像是可控硅控制继电器的触摸通断的板子，也让我想起我那一穷二白的小时候用报废电路板拥根焊搭电路做试验，很不错的设计，能评的10分全给您了

longshort · 发表于 2010-5-14 14:42:34

哈哈，绝对经典！可以做示教板！

xcyxcy · 发表于 2010-5-14 15:01:02

楼主厉害没少费了功夫吧
