飞利浦FI1256高频头宽频接收试验

[复制链接]

发表于 2016-5-7 09:46:16 | 显示全部楼层 |阅读模式
本帖最后由 dengzeren2015 于 2016-5-7 10:11 编辑

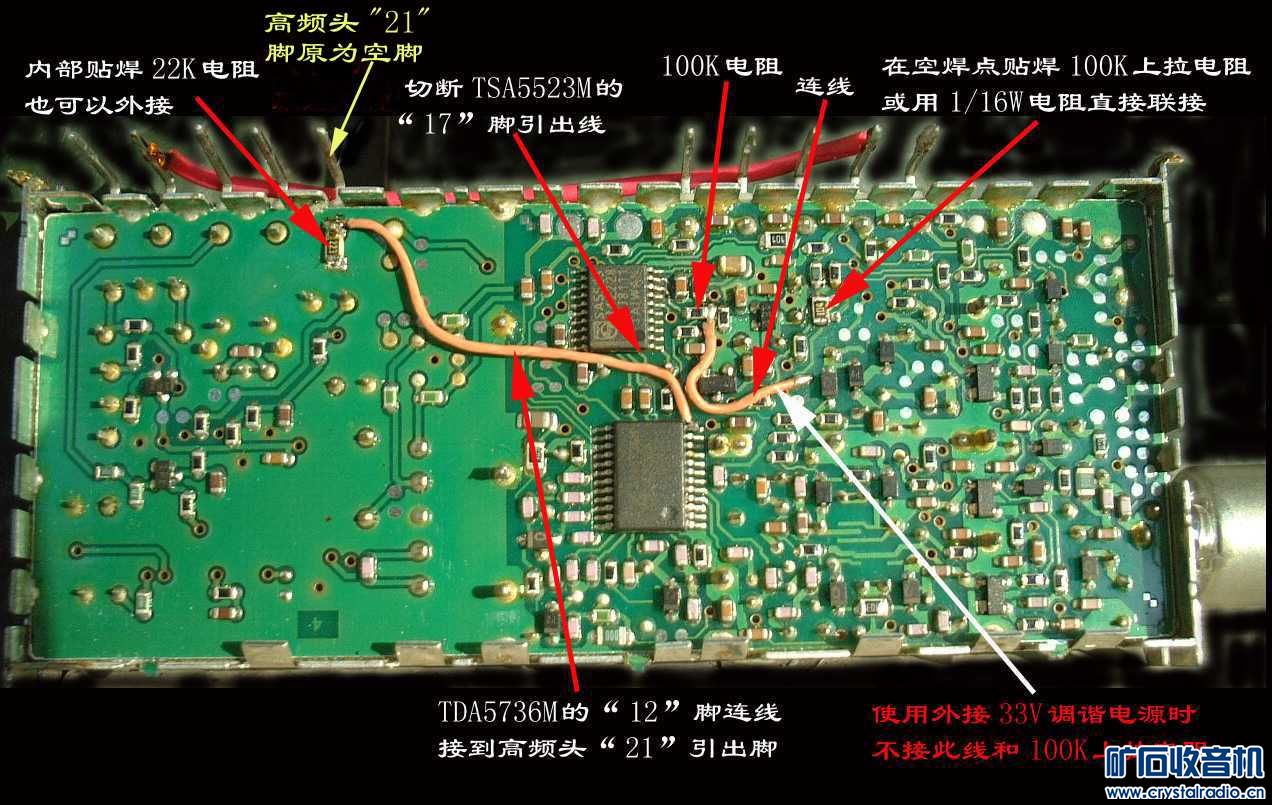

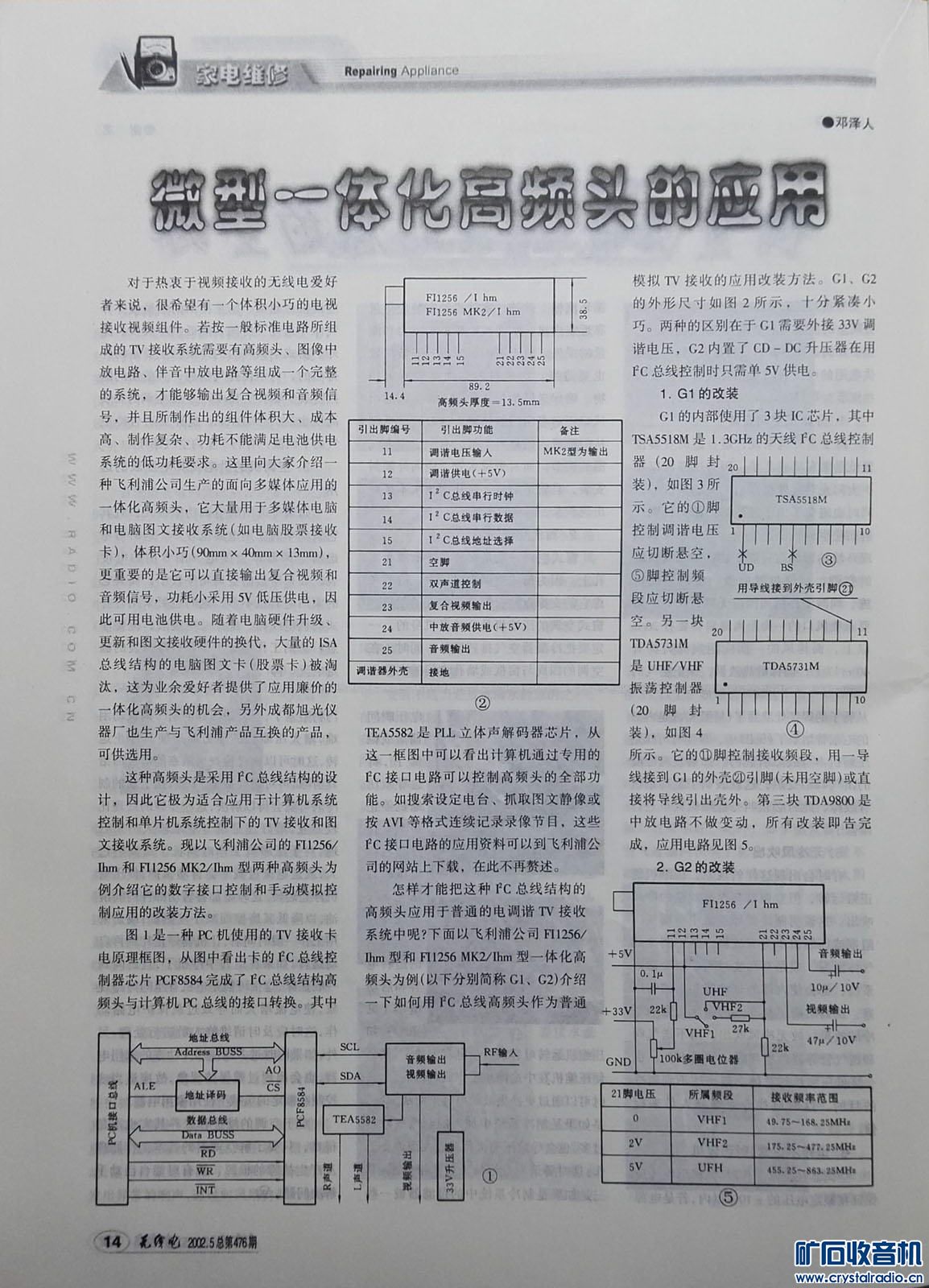

       最近看到论坛上介绍的用电视机高频头改制的全波段宽频收音机的介绍,坛友的淘宝网站上还有套件提供。这引起了我想测试飞利浦FI1256高频头做FM收音机的兴趣。在2002年第5期《无线电》上的一篇文章,给出了FI1256高频头的改制方法,如下图所示:



另外当时的网站上也给出了实际改制的图片介绍,网站的主界面如下图所示。按此改装方案我曾改装过PHILIPS公司生产的FI1256一体化高频头,当时主要是为了接收电视节目而又要避开用单片机控制。实际上最好的使用方法还是按人家的原设计用单片机控制。

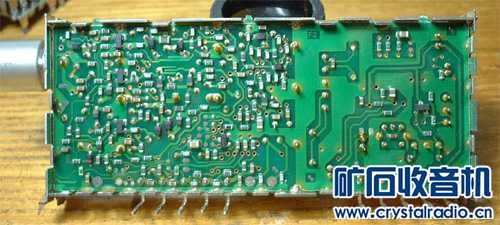

两种型号高频头的改装实际操作图片如下:

FI1256-I hm高频头改制(20160427)-1.jpg

FI1256-I hm高频头改制(20160427)-2.jpg

FI1256-I hm高频头改制(20160427)-3.jpg

FI1256-I hm高频头改制(20160427)-4.jpg

FI1256 MKII-I改装图

FI1256 MKII-I hm高频头改制(20160427)-1.jpg

FI1256 MKII-I hm高频头改制(20160427)-2.jpg

FI1256 MKII-I hm高频头改制(20160427)-3.jpg

FI1256 MKII-I hm高频头改制(20160427)-4.jpg

FI1256 MKII-I hm高频头改制(20160427)-5.jpg

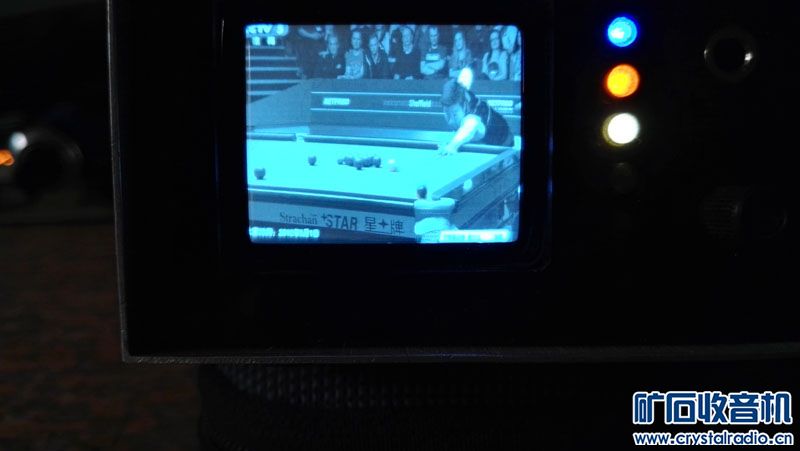

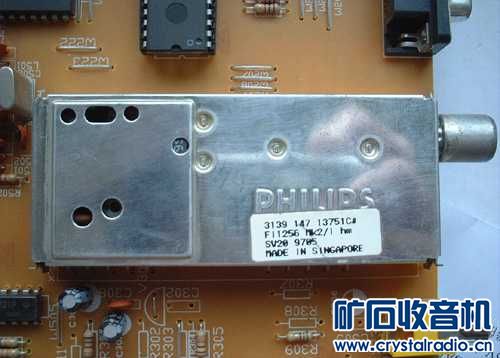

       FI1256一体化高频头是非常小型化的直接输出视频和音频的高频头,它的功能就是半台电视机的全部功能,再配上视频显示和音频功放就是一台完整的电视机!它是如此的精巧让人爱不释手。先来看看它的应用:

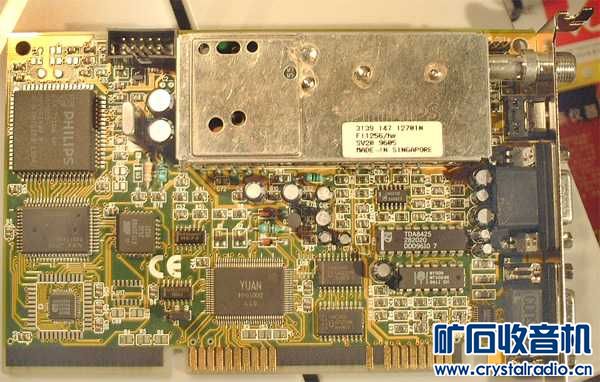

这是这种高频头用于计算机电视卡的情况:




这是应用于计算机上的瑞照图文卡上的情况:


这是应用于澜波外置图文盒上的情形:

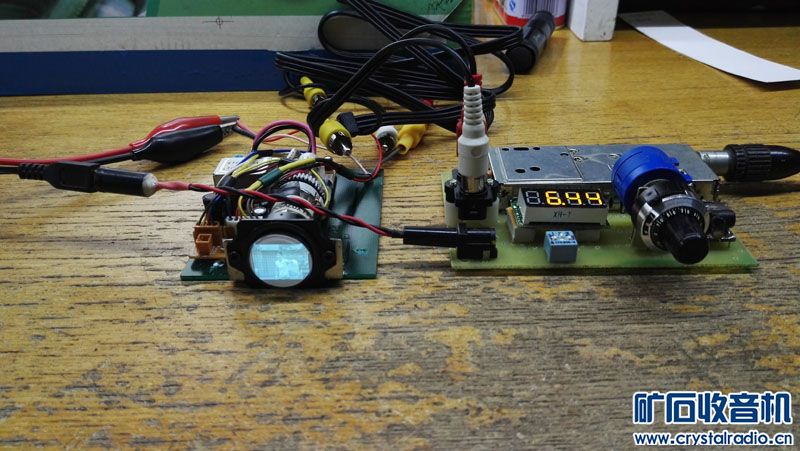

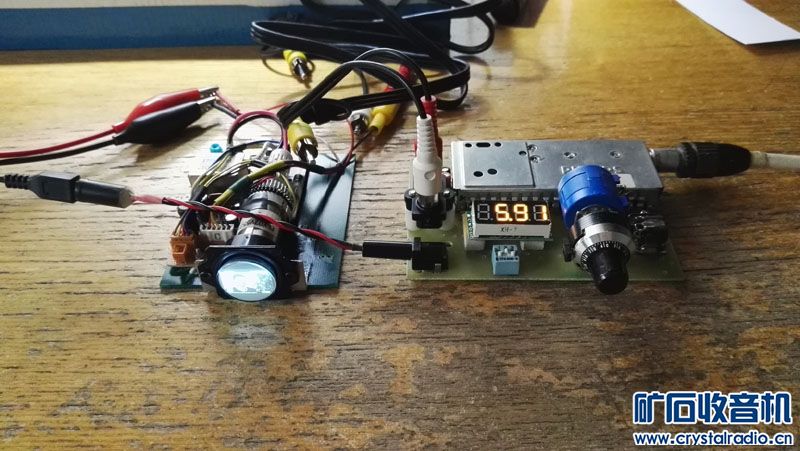

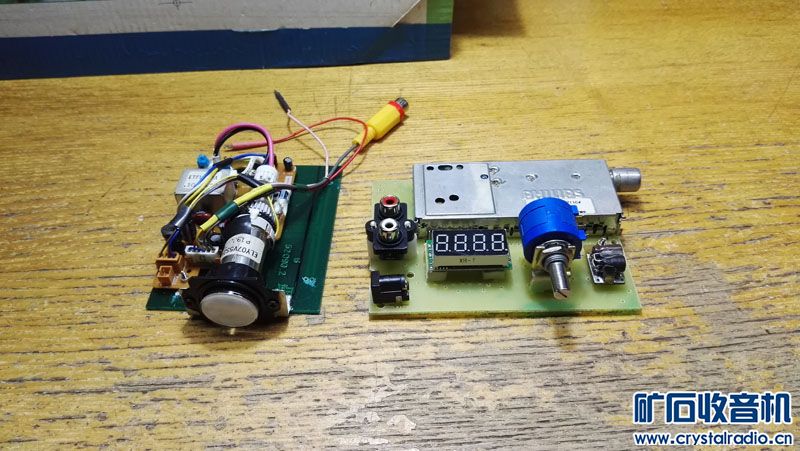

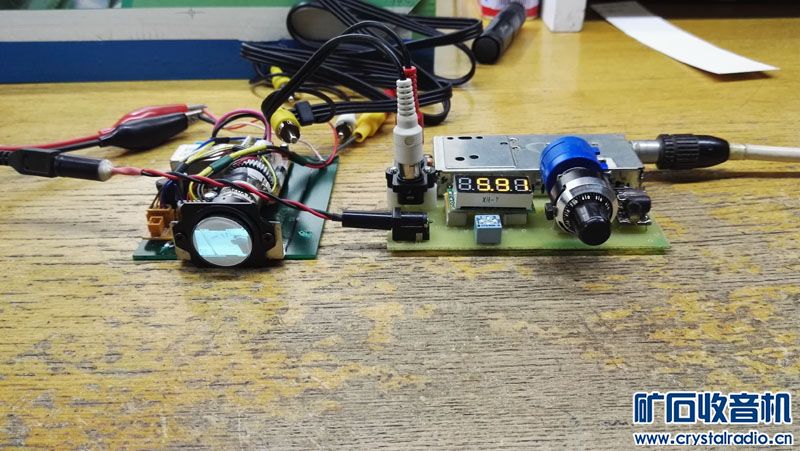

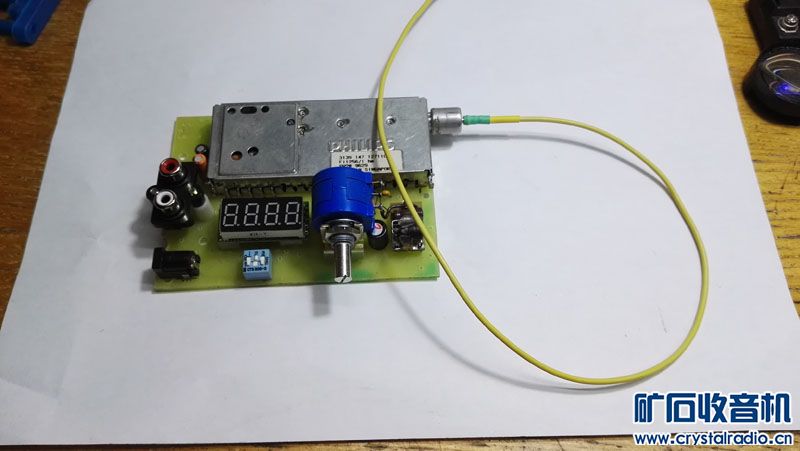

       由于当年这种高频头应用广泛,所以直到现在不论拆机件、淘宝网购都很容易得到,来源不愁。如能改成宽频接收机,倒是非常适合爱好者制作的器件。试验前我想如果作为电视接收之外,还能加入宽频收音那将是多大的功能拓宽啊!你想电视接收、电视伴音接收、FM88-108MHz调频广播、机场调度台接收等等....令人神往。于是开始组装FI1256高频头的试验板,试验板的高频头改装按《无线电》中的介绍完成,试验板组装按下图:

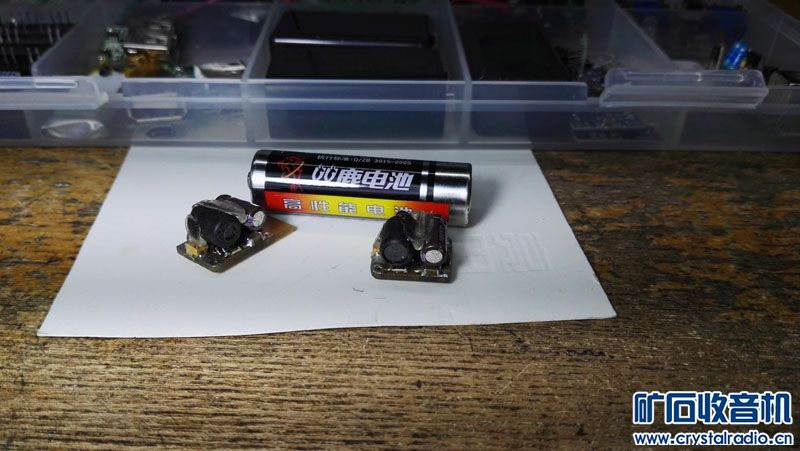

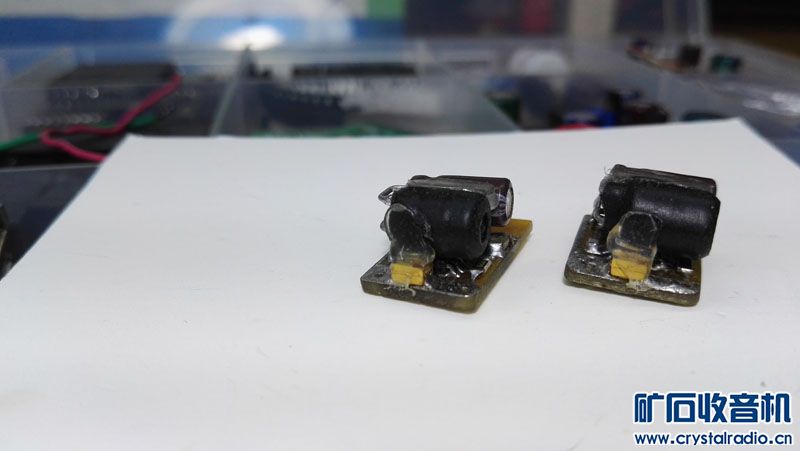

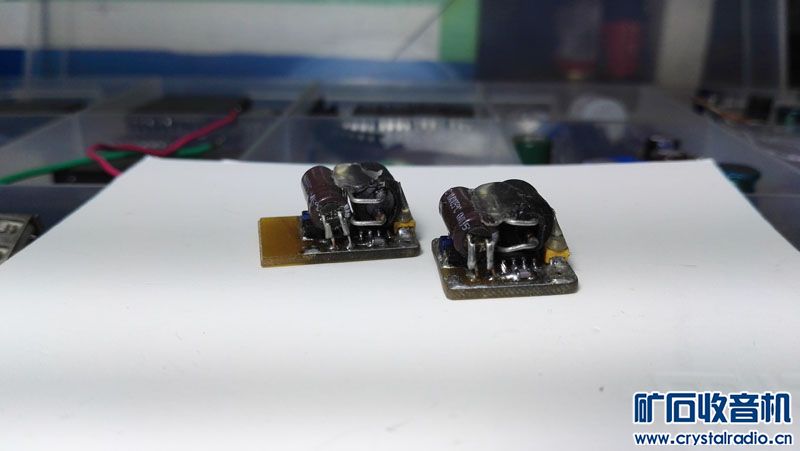

       试验板的33V升压器用贴片34063芯片,自制双面电路印板,电感、电解叠加安装,电路同于《无线电》的介绍,把体积压缩到仅有5#电池的三分之一左右。






试验结果:

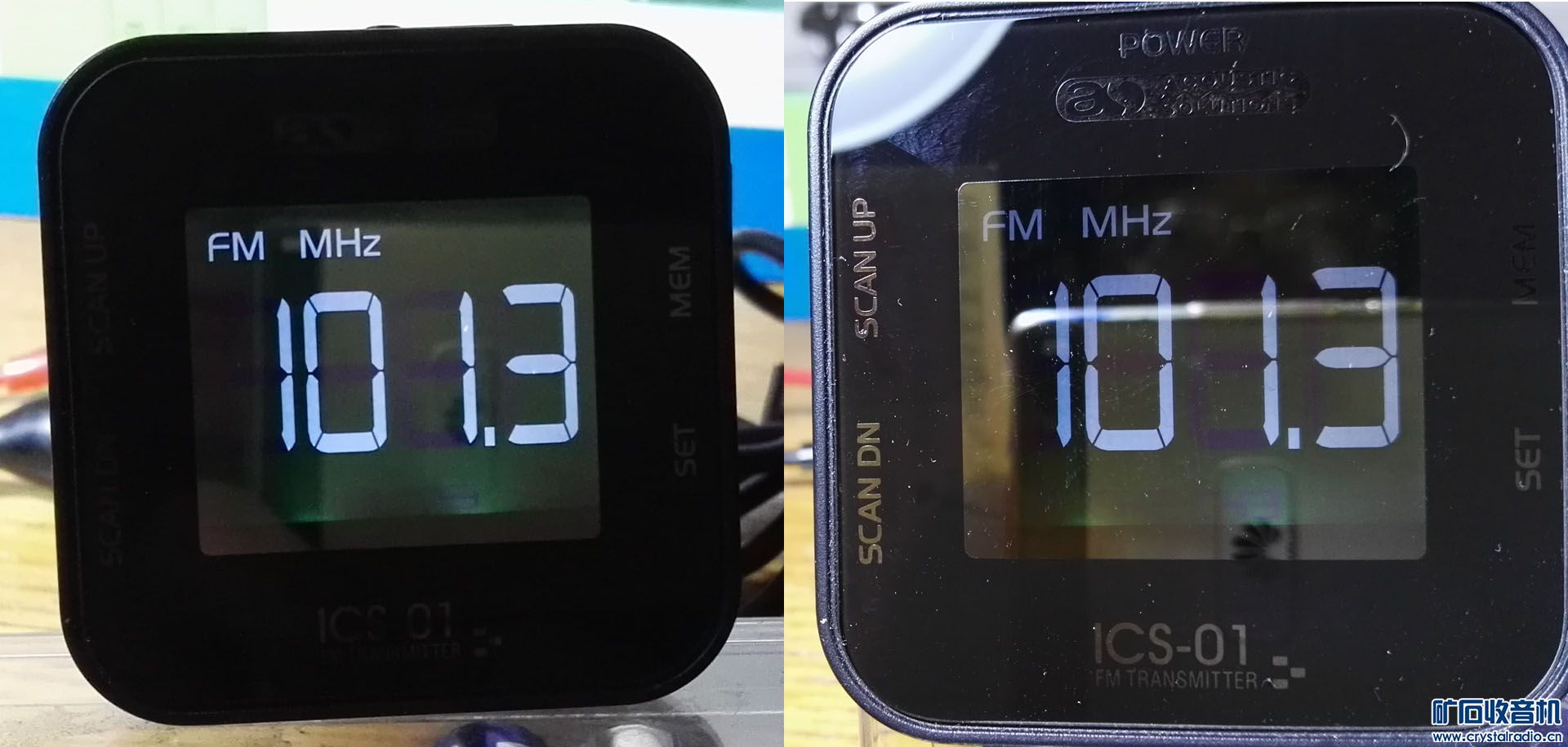

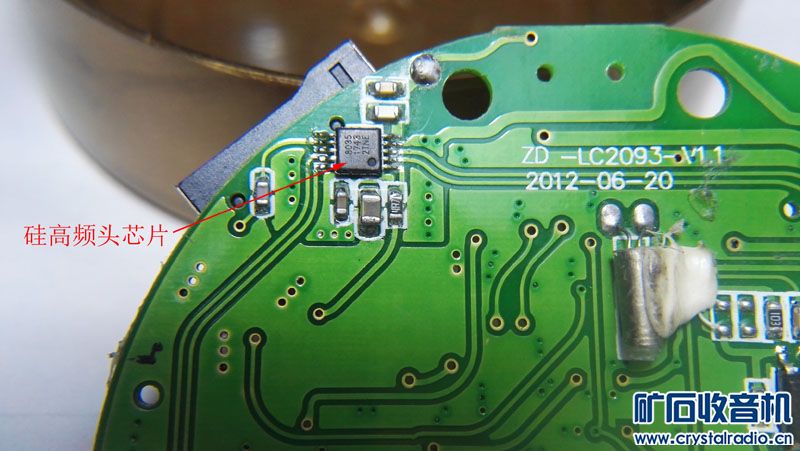

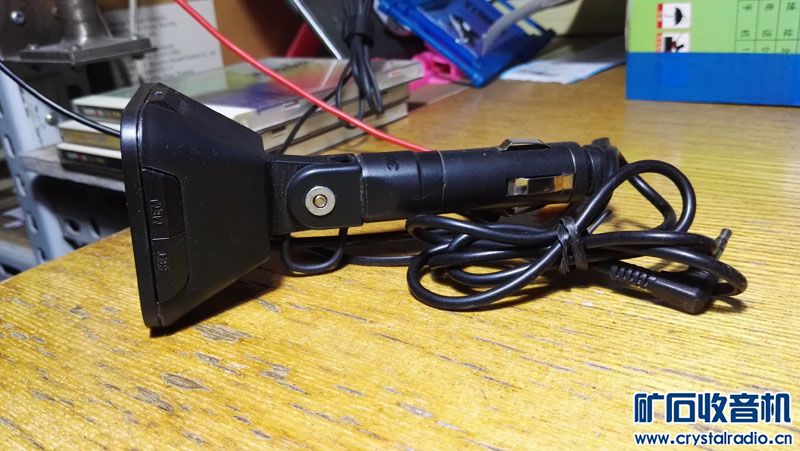

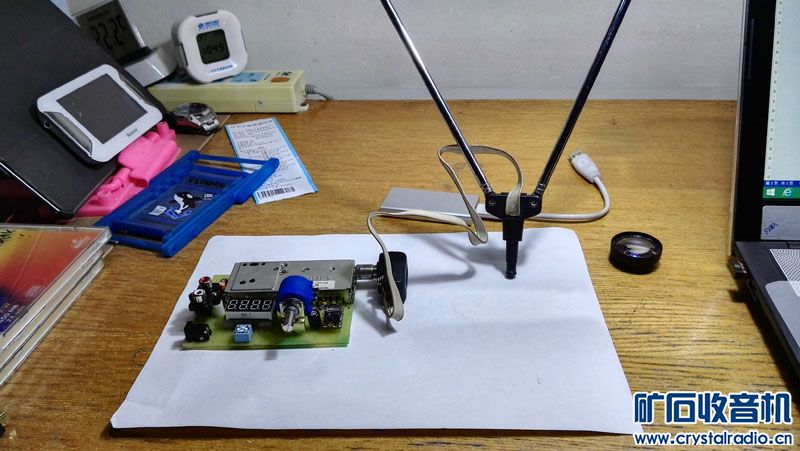

首先对于电视节目的接收效果这里不作介绍了,信号取自有线电视天线,效果没有问题。这里主要是对作为收音机的接收效果进行测试,开始我用约一米长的单线作为天线进行接收试验,结果令人大跌眼镜,几乎收不到任何调频广播节目!就在我做试验的环境中,连图中的那种MP3带硅FM高频头的接收板都能很好收到很多调频台呢。没办法我只好用这种立体声调频发射器来标定高频头的接收范围(电压范围),这种车用立体声调频发射器内部做的很规范,记得好像是用的一片日本东洋电器的专用发射调制芯片,数显屏的频率在88-108范围内以0.1MHz增减,信号强度较大使用方便,相当于一台调频段信号发生器。由此确定了FI1256高频头在接收FM88-108MHz频率时在其VHF1低段,调谐电压范围7.55V-10.80V左右形成覆盖。确定了此电压范围后逐段调整频率,由于信号较强高频头在单线下均能良好接收发射器的声音信号。










       之后我想起坛友制作普通高频头改制宽频收音机帖子时的介绍:用羊角天线作为接收的天线,于是我用普通电视的双拉杆天线配300欧转75欧变换器后接入高频头,再次进行测试,这时北京的几个较强的FM调频广播能够接收到了,但是天线的夹角和方向也要调整到合适的位置才行!弱台在一片强噪声中也能收到一些,根本没法听!与在同样的环境中我用德生PL-880机拉出天线时的接收效果无法相提并论,比MP3收音板也差远了。在屋子里还要用个大羊角天线、收个台还要调整方向和夹角、弱台收不到,这就没有实用价值了。究其原因,可能是这种FI1256高频头的灵敏度不高,能完全适应有线电视的信号强度,但作为无线接收则显得灵敏度不足。如进一步提高它的灵敏度,来满足接收调频广播的需要,期待坛友的进一步试验。用羊角天线在室内也能收到几个无线发送的电视节目,如同普通电视机在室内用羊角天线接收无线电视广播一样,伴音还行图像严重重影没法看。

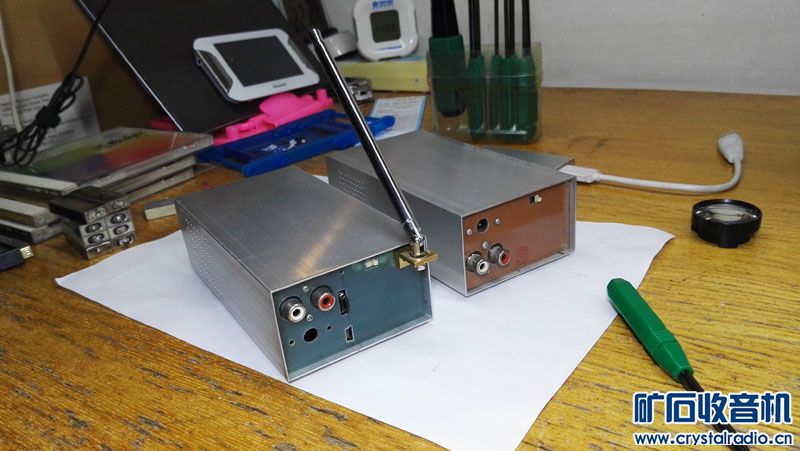

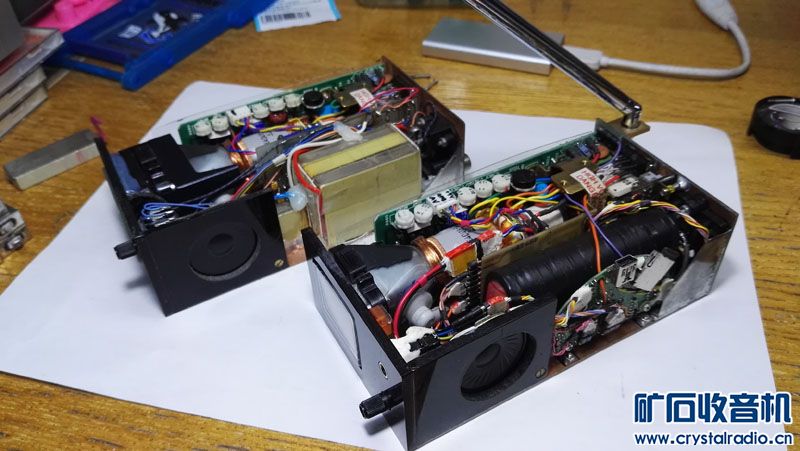

       测试中还发现:调频广播的88-108MHz频段,包含在FI1256高频头的VHF1频段内(约49-168.25MHz范围),而88-108MHz的调频广播仅占此段很小的频率范围。测试发现100K的10圈电位器,在调谐电视频道时完全适用,调谐定位精度足够。而在调谐接收FM广播时,电压调谐的范围仅仅7.55-10.80V,总差值也只有3.25V,这时调谐比较密集的调频广播时,线绕多圈电位器就表现出不够精细,炫彩坛友介绍的50K双联电位器粗调,100K多圈电位器细调的方案我没有来得及试验。我觉得多圈电位器最好也用碳膜电位器,比较连续顺滑效果应该更好些,下图是早期电视机的调谐电位器,带有同轴的三档频段选择开关。

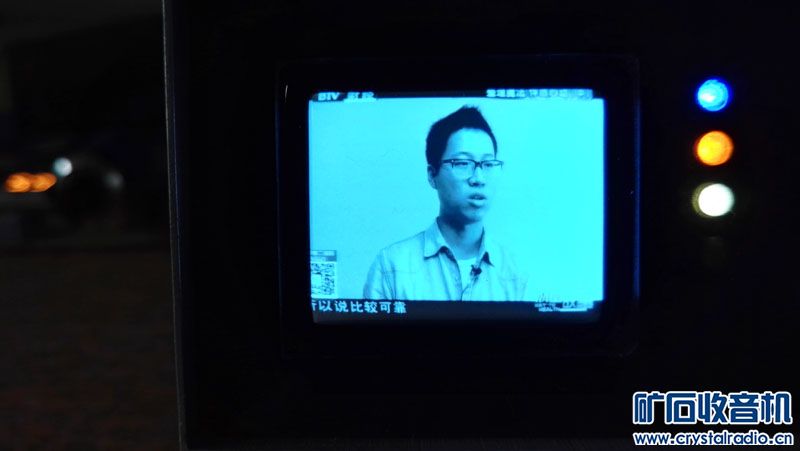

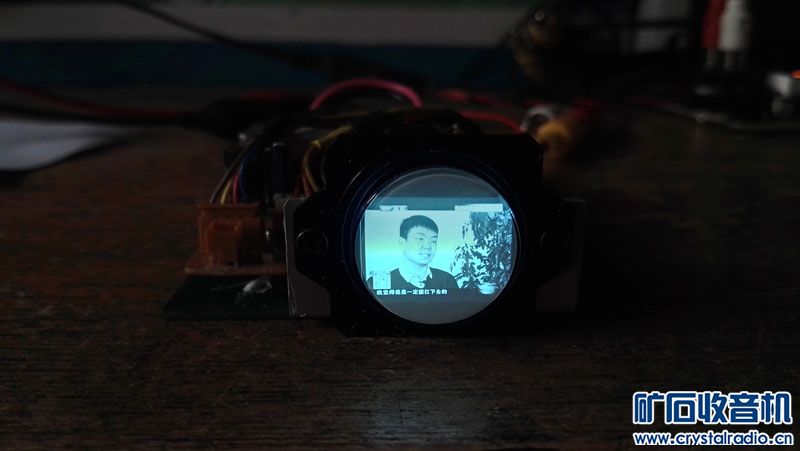

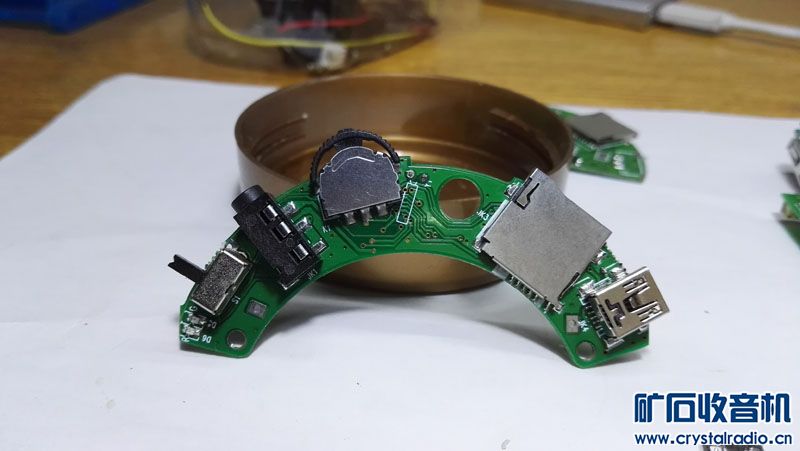

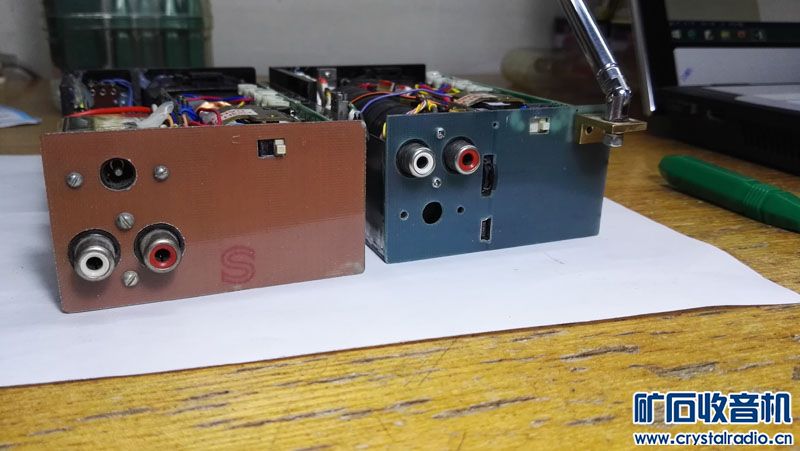

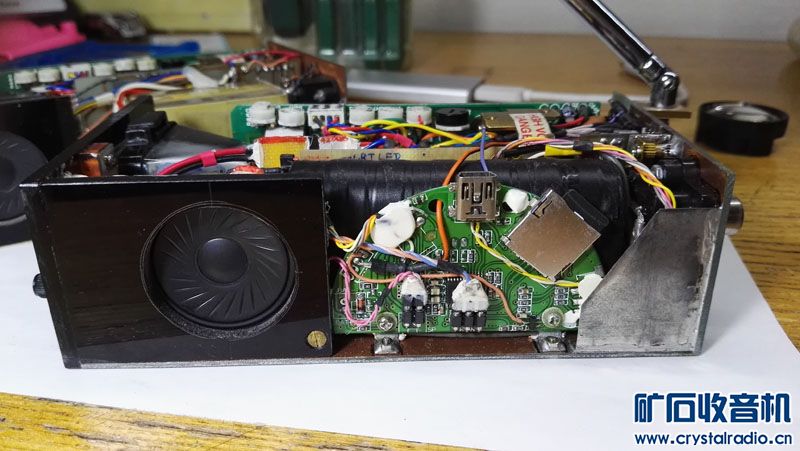

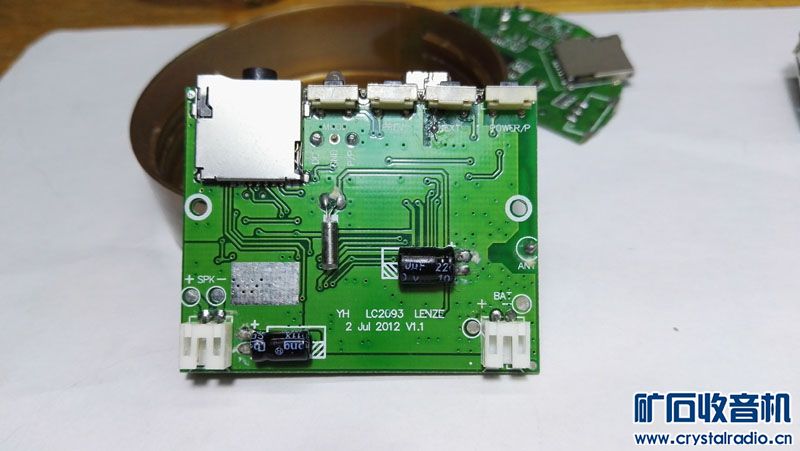

       我在网上查询了FM信号放大器的介绍,有好多方案。如果能做到用比较简单的信号放大方案,使高频头在接收FM广播时的灵敏度效果达到普通调频收音机的水平,那就非常有实用价值了,改造后的组合小机器功能不可小视。下图是我对2002年改装的1.5英寸监视器重新改造的机器,原来的机器仅仅是监视器,镍氢电池供电,现在它已经改用了锂电池,用MP3放音、收音板替代原来的功放,小监视器一下成了监视器、FM收音机、MP3播放机、电脑U盘存储器、配有锂电池充电控制芯片,可以用手机充电器作外接电源和给锂电池充电,要是再有宽频接收那.........。

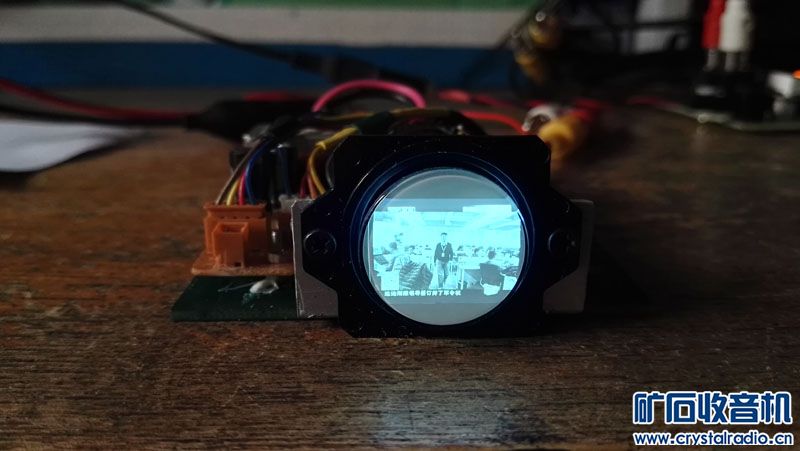

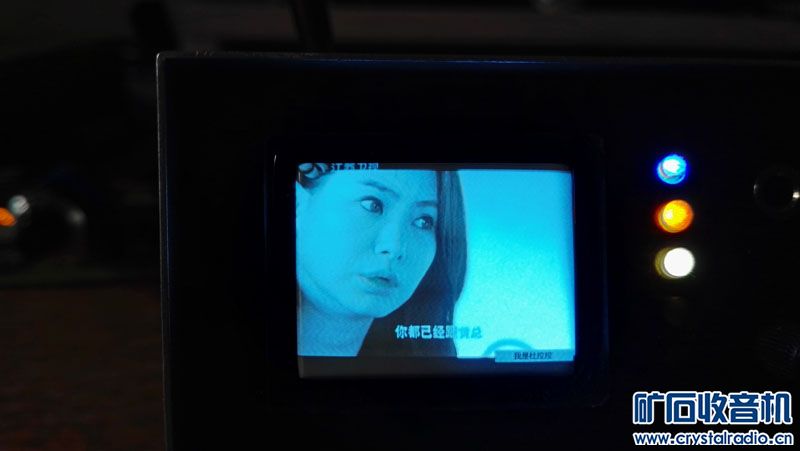

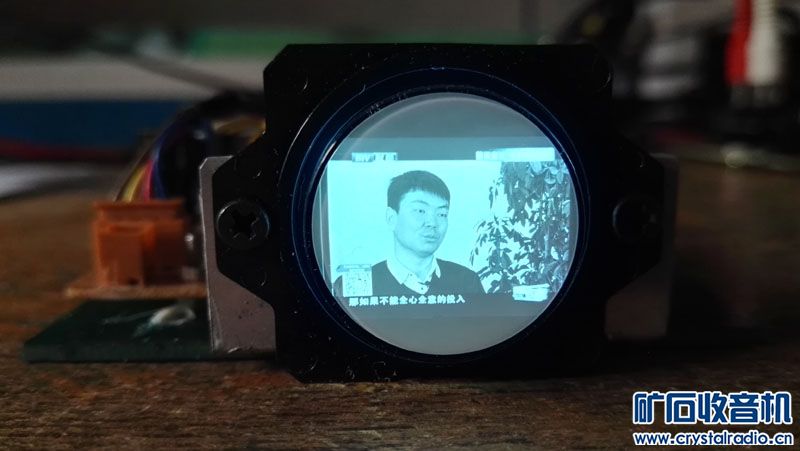

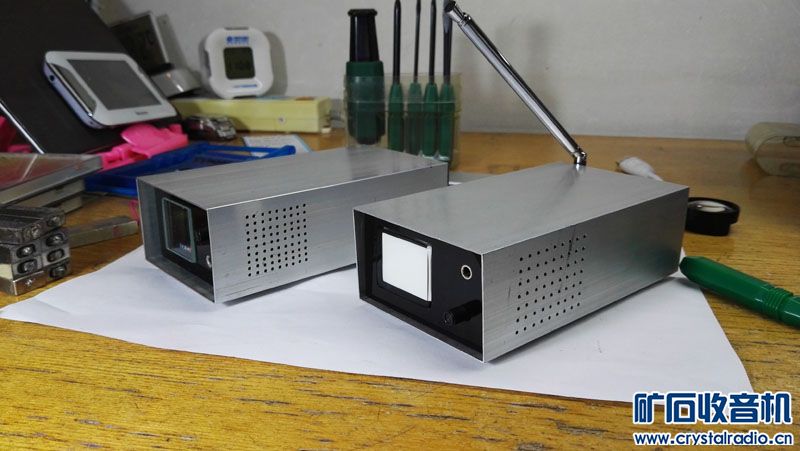

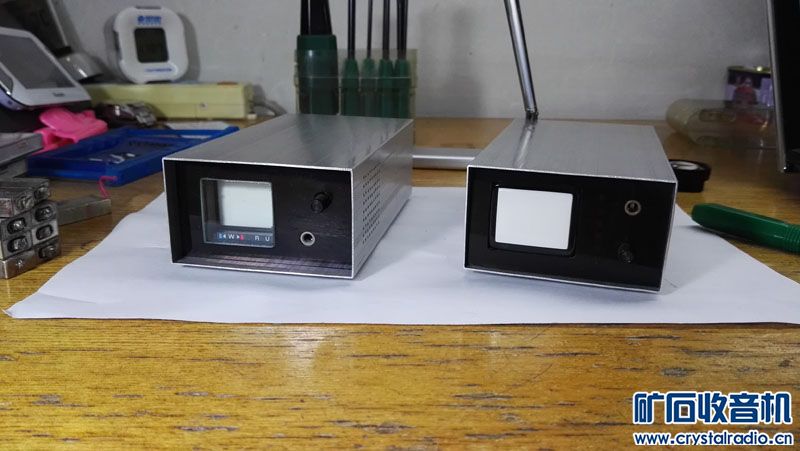

改造后的1.5英寸小监视器图片
