【超大则武VFD点阵屏】GU256x64-355点亮,感谢njwhw赠送的屏,附上全部资料

yanzeyuan · 发表于 2012-3-31 22:57:17

本帖最后由 yanzeyuan 于 2012-3-31 23:05 编辑

感谢njwhw赠送的一块GU256x64-355超大VFD屏

本来在OURDEV那里与njwhw约定好帮他搞定驱动，并承诺把所有收集到的资料和驱动代码放上来
结果不料帖子被删掉，不知为何...
故将所有研究成果发到这里，希望有人喜欢。

先说一下感受，256*64的VFD点阵不用说了，超大，很震撼，分量也不轻，很沉。
看资料得知，模块供电5V电压，电流1A。

模块尺寸230mm * 78mm
显示区域166.25 * 41.45mm

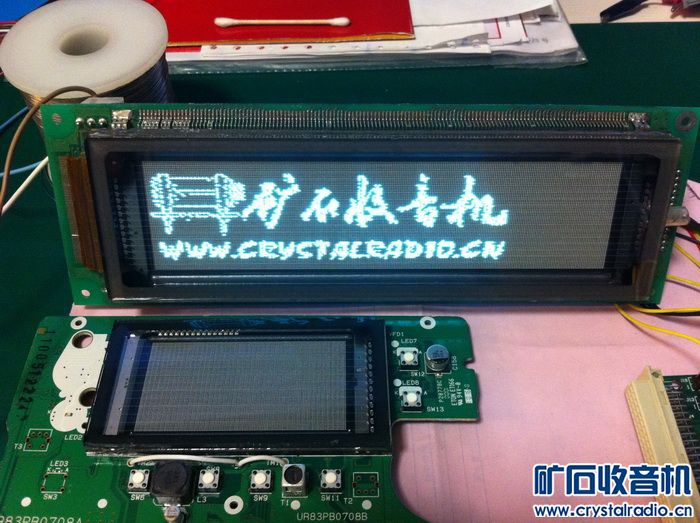

下面有一张跟本坛曾经出的很火的128*64的VFD屏的合影，大家可以对比一下。

驱动其实很简单，资料里面写的很详细，13个I/O就OK，时序非常简单。
程序封装了一下SendComm和SendData的函数，和一个“矿石收音机的”LOGO字模，喜欢的朋友可以自己再封装一些其他函数，这个VFD模块是内置字库的。

驱动方面不啰嗦了，大家下载资料自己看。

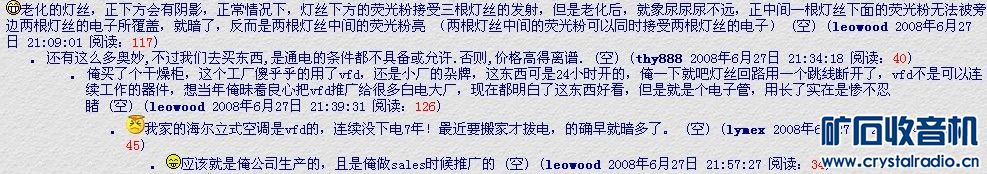

说一下屏本身，说实话，我觉得这个屏老化的比较厉害，肉眼看着特别明显。

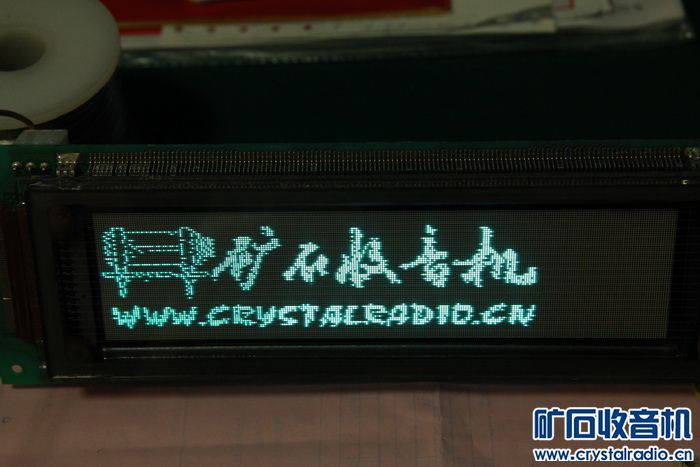

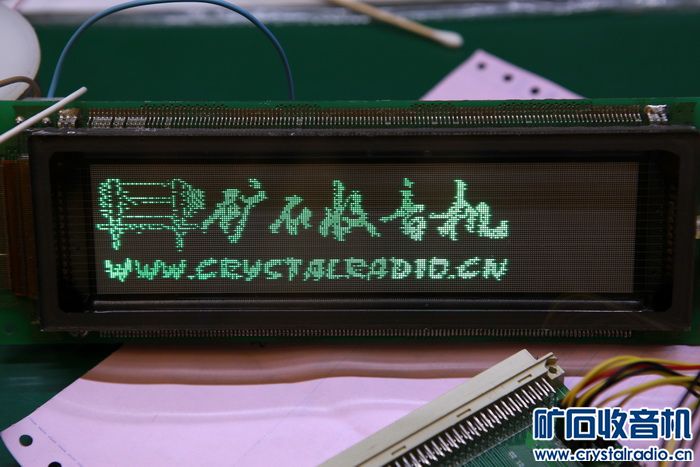

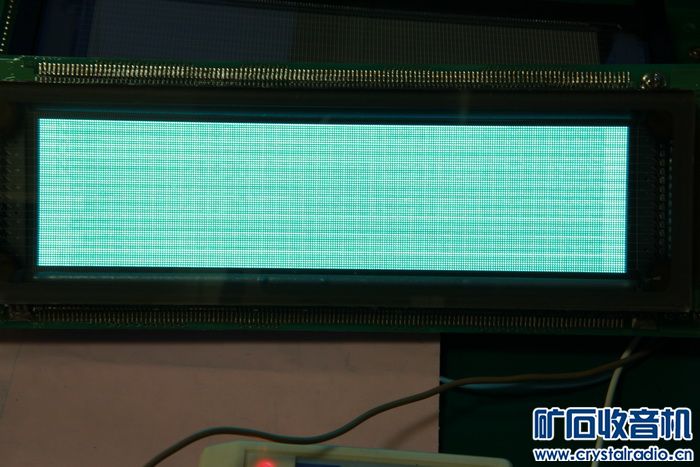

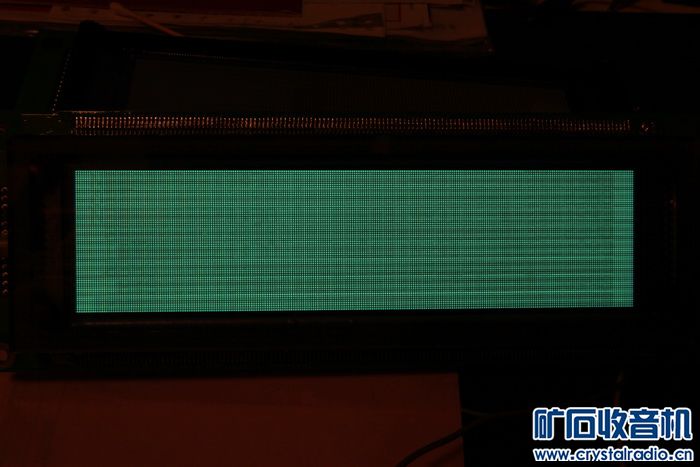

为了不过曝，我特意调整了小光圈，从图片应该可以看出来，经常显示字符的中间区域发黑明显，看来这些屏应该工作时间比较长了（实事求是）。

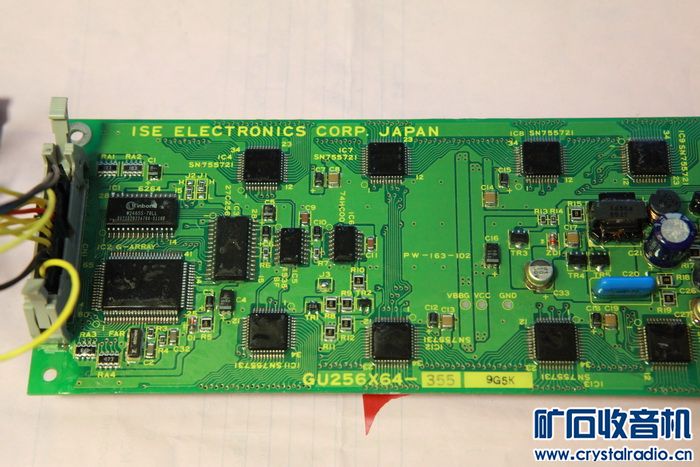

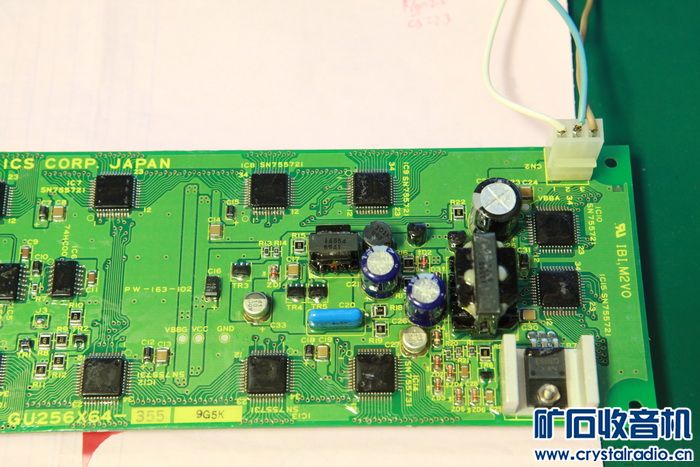

屏的电路板全部浸有防潮油，做工不错，而且玻璃没有像坛里那个128*64一样磕碰的惨不忍睹。

下面大家自己看照片，VFD模块的文档资料以及源代码在后面。

GU256x64-355.zip (27.78 KB, 下载次数: 1733)

GU256x64-355.pdf (613.76 KB, 下载次数: 2527)

矿石收音机bmp.zip (1.07 KB, 下载次数: 1542)
