系统参数：
CPU主频
ARM926EJ内核，400MHz系统频率；
DDR
64MB DDR SDRAM内存
Nand Flash
256M Bytes (256M~2G可选)
指示灯
1个红色电源指示灯
结构参数：
外观
2.0双排插针结构
核心板尺寸
73mm×37 mm×7.5 mm
引脚间距
2.0 mm
引脚插针尺寸
Φ0.5mm
引脚数量
192个引脚
电气特性：
输入电压
3.3V(200~300mA)
工作温度
-10~70℃
存储温度
-20~80℃
接口参数：
LCD接口
支持3.5到12.1寸的TFT、STN屏，最高分辨率1024x768
Touch接口
4线电阻式触摸信号
音频接口
AC97、IIS接口，支持音频输入、输出、LIN
SD卡接口
2路SD通道，支持MMC卡、SD卡
USB Host接口
USB Host 1.1
USB OTG接口 USB OTG 2.0
UART串口 4路高速串口
PWM接口 2路PWM控制信号
IIC接口 IIC总线接口
SPI接口 1路SPI接口
AD接口 8路AD转换接口（包含触摸接口）
BUS接口 16bit 数据总线信号，26位地址总线信号
EXTINT接口 外部中断信号
GPIO接口 通用输入输出接口
底板尺寸
105×128×16mm（不含接口尺寸）
底板层数
2层
输入电压
5伏电源输入
Usb OTG
1路USB_OTG 2.0下载接口
Usb Host
1路USB_HOST 1.1输出
Audio
MIC输入、PHONE输出
Ethernet
10/100M DM9000CEP
COM（232、TTL）
1路5线RS232，4路TTL（复用）
Bus接口
支持总线扩展
RTC备用电池
1个
SD卡座 1个
Beep(Buzzer) 1路PWM控制的蜂鸣器
ADC 1路电位器模拟ADC输入，核心板引出10路，（包含触摸接口）
PWM IO 口实际引出4路，1路蜂鸣器
SPI 1路SPI接口
I2C 1路I2C
EEPROM 板载EEPROM芯片AT24C02
JTAG 10pin（2×5，2.0间距）
GPIO 支持多路IO口
RST复位 1个复位按键
Camera 实际是SD卡信号线
User Led 4个
用户按键 4个
LCD类型选择 支持3.5到12.1寸的TFT、STN屏

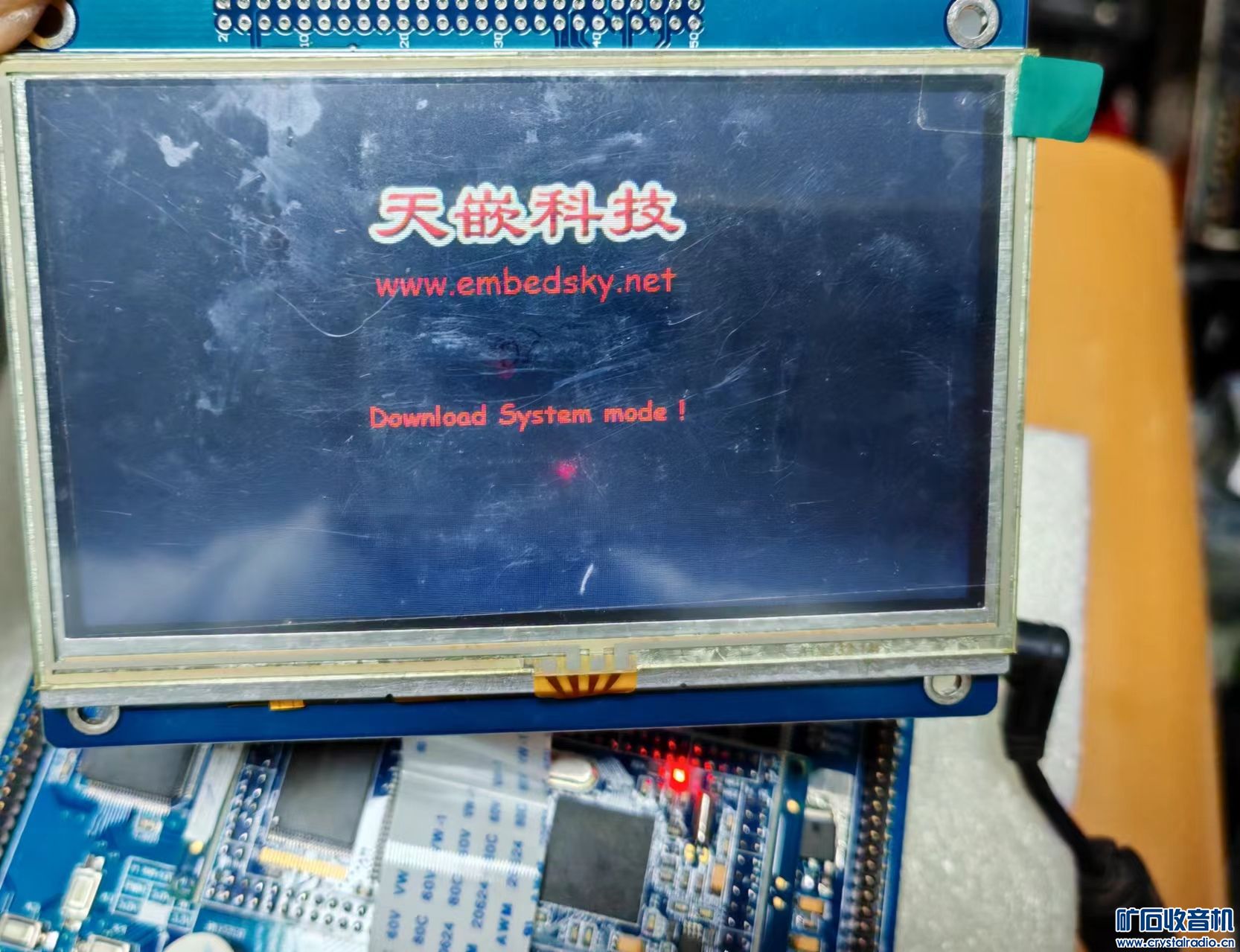

TQ2416开发平台接口说明
尺寸 4.3寸
显示面积
95.04（H）mm×53.86（V）mm
显示颜色
16.7兆色
分辨率
480RGB×272（横屏）
对比度
300:1
亮度
320cd/m2（流明）
使用温度
-20℃到70℃
次数
触摸屏使用次数超过100,000次
响应时间
≤10ms
接口
40pin的0.5间距的FPC接口和50pin的2.0间距的插针接口
供电
提供5V和3.3V两种电压供电，缺省状态是3.3V
LCD驱动板的尺寸
103mm×83mm |
|
