先锋组合音响卡座Ct-j200改独立供电问题请教

zdh_lizhi123 · 发表于 2022-7-20 09:19:52

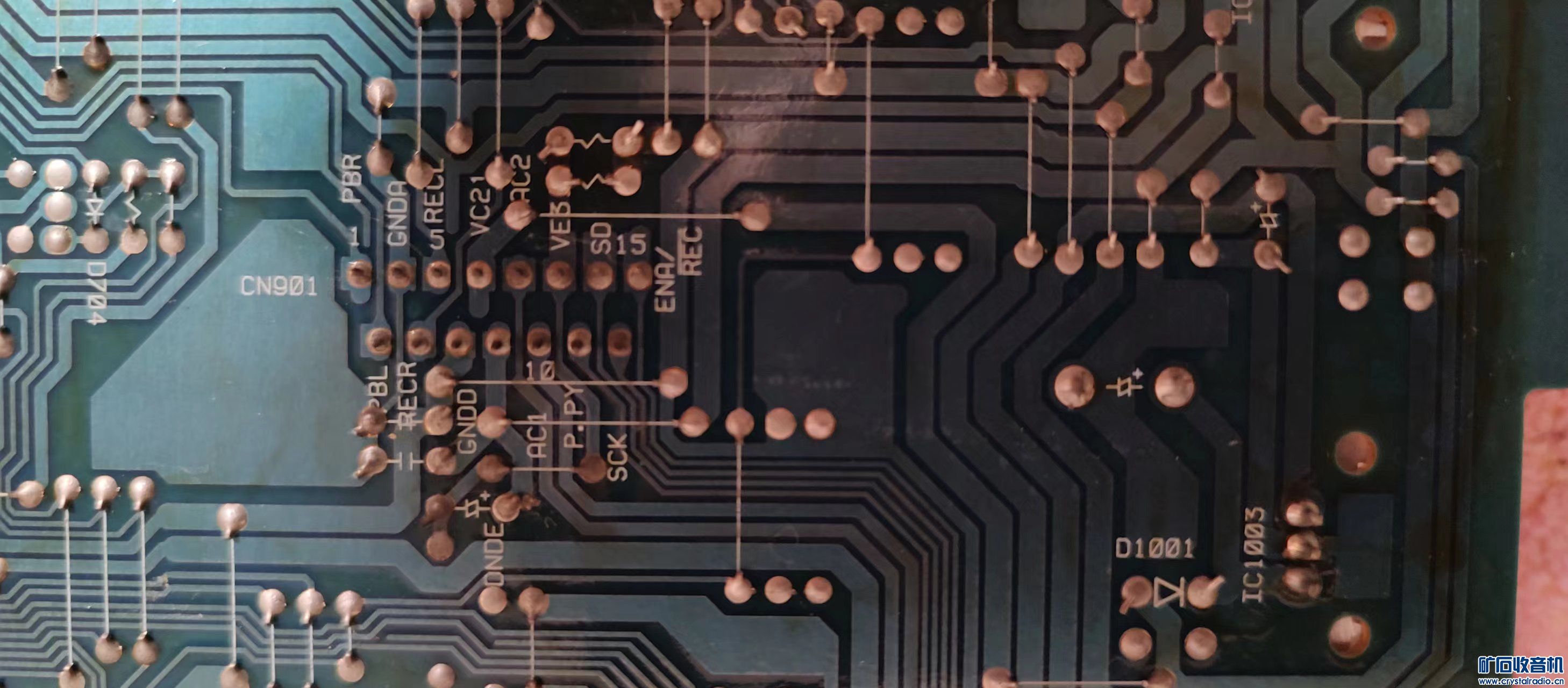

咸鱼上70元收了1台先锋组合音响卡座Ct-j200，没有其他部件，想要改成独立供电使用，电路板上有个15线的接口用于连接音响主机，接口具体看图，因为看到机器屁股上有电源直流21V的字样，主板上有个大电容为25V4700的，就在接口VC21和gnd上加了21V电源，但是没有反应，不敢继续了，请大家予以技术指导谢谢

。

zdh_lizhi123 · 发表于 2022-7-20 09:29:34

脚位定义
1 PBR 音频出R
2 PBL 音频出L
3 GNDA 模拟地
4 RECR 音频入R
5 RECL 音频入L
6 GNDD 数字地
7 VC21 21V
8 DNDE(GNDE) 电源地
9 AC2
10 AC1
11 VE3
12 P.PY
13 SD
14 SCK
15 ENA/REC
AC1、AC2后面没有整流桥，比较奇怪

wayne898 · 发表于 2022-7-20 09:34:07

本帖最后由 wayne898 于 2022-7-20 09:37 编辑

这个问题很好解决，在电路板上找一下最大的电解电容，这个电容器两端就可以接直流电源。。。
如果没有反应就要怀疑板子是不是有问题了。。

zdh_lizhi123 · 发表于 2022-7-20 09:43:56

刚才量了一下，加电源在大电容两边，没有反应，测量板上的VC5V，没有电压，断电测量几个GND没有连接在一起，是不是要把所有gnd给连起来

苏-27 · 发表于 2022-7-20 11:12:32

没法用，需要主机CPU控制，单供电无法工作

hbxftpd · 发表于 2022-7-20 11:43:31

13 14 脚需要CPU的数据支持才能正常工作.你研究研究改一下试试...

一念思量 · 发表于 2022-7-20 12:55:13

这个估计玩不了。
13 14 脚是总线控制脚，本机芯片受主芯片控制的。所有数据都是通过这2个脚交流的。

qd470741547 · 发表于 2022-7-20 13:26:10

看一下主机的显示是不是VFD的，如果是，AC1和AC2应该接交流3V

qd470741547 · 发表于 2022-7-20 13:28:23

VC21应该是显示屏的阳极，VE才是主机电压

xiaodeng · 发表于 2022-7-20 13:36:08

你被坑了，这种组合机供电复杂得很，电压都不是常规值，得定做变压器，而且得好几个，划球不来！

zdh_lizhi123 · 发表于 2022-7-20 14:52:55

hbxftpd 发表于 2022-7-20 11:43
13 14 脚需要CPU的数据支持才能正常工作.你研究研究改一下试试...

看起来好像是这样

zdh_lizhi123 · 发表于 2022-7-20 14:58:14

苏-27 发表于 2022-7-20 11:12
没法用，需要主机CPU控制，单供电无法工作

刚才把三个地连在一起，VC21接入20V，板子的工作电压就差不多有了，有2个12V（大概是电机电源独立的）、一个5V，但是还是不工作。由看到板上印着有test mode的字样的两个跳线，试着把他们短路，显示屏上就亮了个向右走带的灯，然后就没有然后了，还是没有其他反应。

zdh_lizhi123 · 发表于 2022-7-20 15:00:27

qd470741547 发表于 2022-7-20 13:28
VC21应该是显示屏的阳极，VE才是主机电压

VC21是通过一个二极管到大电容正的，肯定是电源，VE查了板子，应该是-5V，是和5V一起给运放供电的

zdh_lizhi123 · 发表于 2022-7-20 15:01:30

qd470741547 发表于 2022-7-20 13:26
看一下主机的显示是不是VFD的，如果是，AC1和AC2应该接交流3V

显示屏是发光二极管的，这个AC1、2搞不懂怎么回事

zdh_lizhi123 · 发表于 2022-7-20 15:05:52

xiaodeng 发表于 2022-7-20 13:36
你被坑了，这种组合机供电复杂得很，电压都不是常规值，得定做变压器，而且得好几个，划球不来！

入的价格便宜，70包邮的，机芯还是很不错的，看看能不能把机芯用到另一台先锋P340 里面，340的机芯太次了
