【参赛】STM32的开发板

qq82871836

在矿坛近10年了，但能力有限，总觉得做的不好，一次又一次的大赛，看着大家的作品，只能羡慕啊，这次终于鼓足勇气，参赛。
这次的作品，也是历经了好多想法，才付诸实施，用了好多开发板，不是少个硬件，就是少个那个硬件，而且都不能充分利用，这次我的想法是这样的。
画一个万能开发板，想怎么添加就怎么添加模块，且支持stm32的144脚及以下 主控，使用2.54接口，支持万能板扩展。

像这个样子，一层一层，用排针连接，需要人机交互的，用除了顶层之外，竖着的板子也可以连接，
这个是最初一张板子，称为主控板吧，接口包含JTAG,SWD调试接口，USB接口，SD卡槽，和ISP一键下载接口，
包含一个按键和2个LED， 除此之外，剩下就只最小系统，和连接排针

qq82871836

lq19512003 发表于 2019-12-20 00:22
感谢您参赛，你的作品很好，但是缺少一项关键的内容，请关注大赛公告中有关对参赛稿件要求的章节，或参考已 ...

全部测试正常，出炉了，

qq82871836

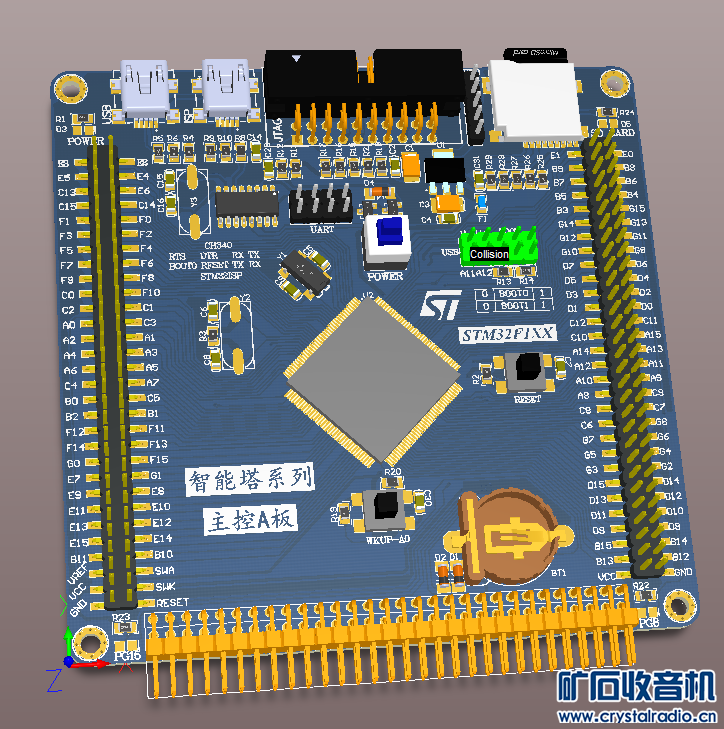

然后就是布线画板啊，这个是一个漫长了过程，就不慢慢说了，直接上图吧
忘了说了，这个板子为了大家都能玩，我特意画到了10X10以内，这样一来，打样又可以省一小笔，

qq82871836

qq82871836 发表于 2019-12-19 16:22
然后就是布线画板啊，这个是一个漫长了过程，就不慢慢说了，直接上图吧
忘了说了，这个板子为了大家都能玩 ...

送板打样后，买元件啊，几家店慢慢凑，终于等到元件到了，

qq82871836

qq82871836 发表于 2019-12-19 16:26
送板打样后，买元件啊，几家店慢慢凑，终于等到元件到了，

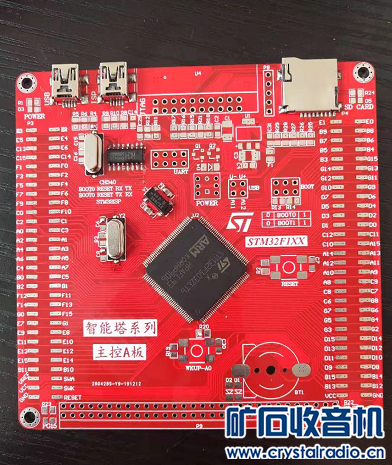

板子到了，看起来还不错

qq82871836

qq82871836 发表于 2019-12-19 16:30
板子到了，看起来还不错

焊接开始

JuncoJet

F103ZET6，乍一看以为F407

qq82871836

qq82871836 发表于 2019-12-19 16:32
焊接开始

焊接一半先测试下，我的心差点碎了，竟然，因为一个标号未连接，导致串口下载不了，马上修改，
二次送样，

qq82871836

JuncoJet 发表于 2019-12-19 16:36
F103ZET6，乍一看以为F407

后续可以上407呢。

qq82871836

qq82871836 发表于 2019-12-19 16:37
焊接一半先测试下，我的心差点碎了，竟然，因为一个标号未连接，导致串口下载不了，马上修改，
二次送样 ...

二次送样，估计得几天，先开始画存储板
包含，SRAM,SPIFLASH,NORFLASH,NANDFLASH,和EEPROM,当然如果主控是100脚及以下，可以选择预留位置焊接

dale

qq82871836 发表于 2019-12-19 16:32
焊接开始

power 在中間, 當上面疊加PCB 後, 就不能操作了
還有 UART 也是同樣情形

qq82871836

dale 发表于 2019-12-19 17:44
power 在中間, 當上面疊加PCB 後, 就不能操作了
還有 UART 也是同樣情形

开关在每个层都有，通过排针向上引出，包括复位每层都有
串口之类的，因为IO全部引出，也就是说，每层都可以有需要的IO。

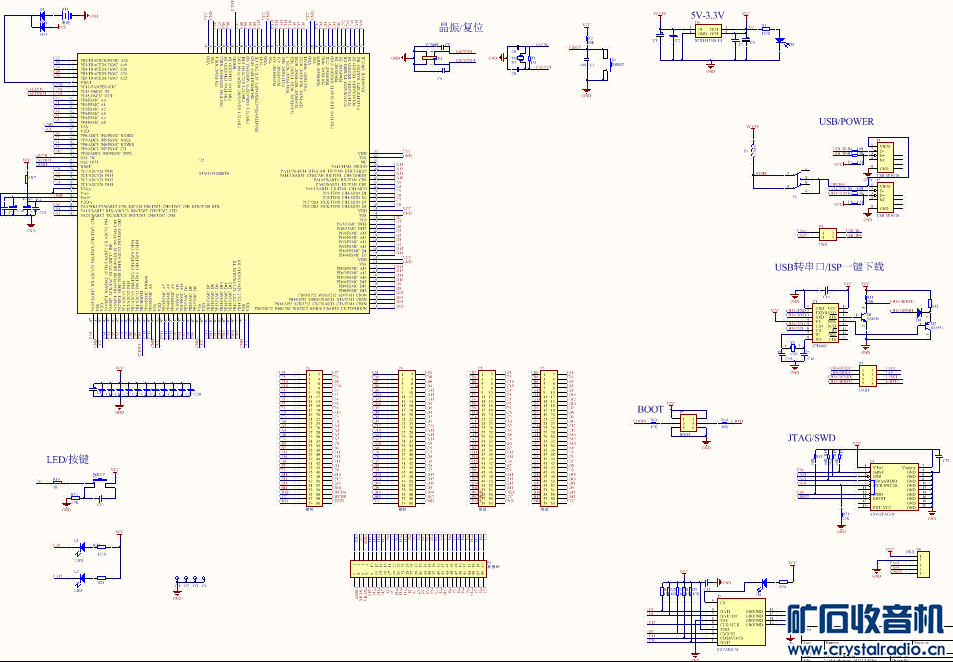

看我最后一幅原理图，下面的中间就是开关，这个其实就是一层了，
