五、LCD控制板

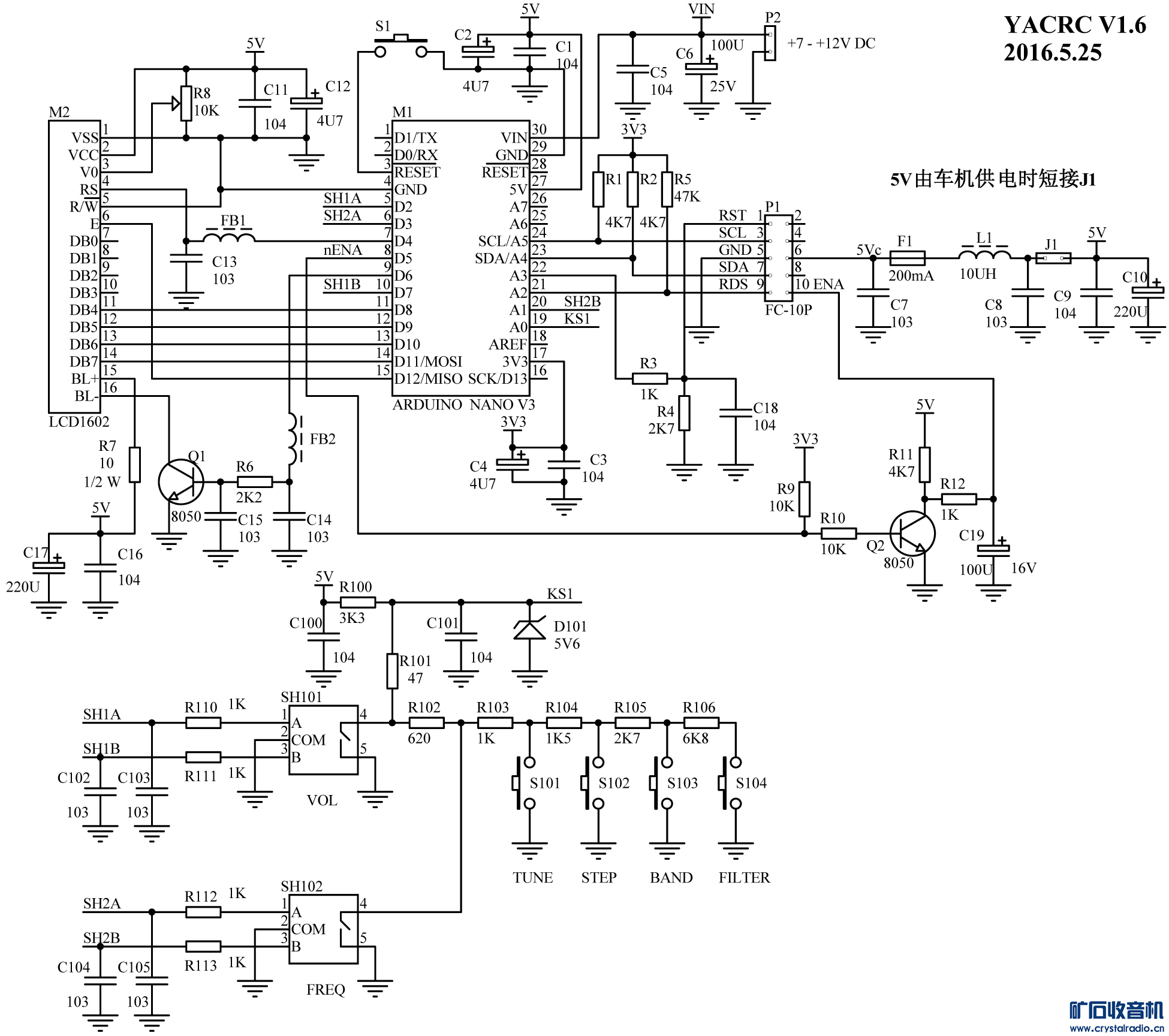

这是LCD板的原理图：
六. LCD控制板软件使用
没有写详细的使用介绍。下面是设计时的一部分界面资料，仅供参考。
限于液晶屏的大小，很多词都是缩写的。
--------------------------------------------------
控制部件：
左飞梭：音量；按压为Option菜单；长按为切换Mute on/off。
右飞梭：频率/频道/搜索；按压为与选台相关的Frequency菜单；长按为Add/Del ch。
TUNE键：按压(弹起时动作，下同)循环改变调谐方式；长按为默认调谐方式FREQ/CH。
STEP键：按压循环改变步长；长按为默认步长(LW/MW为9k，SW为5k，FM为100k等)/最大步长。
BAND键：按压循环改变波段；长按为默认波段FM/MW。
FILTER键：按压循环改变滤波器带宽；长按为默认带宽(FM为Auto/193k，AM为Auto/5.2k)。
--------------------------------------------------
主工作屏显示格式：
FM100.700 -8S100
FS500 AUTO 3E52F
或:
SW 12345K -8 -99
CH012 5K2 3e- A
或:
MW 999K -8 65
CH012 9K2 VOL15
或:
FM100.700 -8M 90
FS100 AUTO 3E52X
或:
FM100.700 -8S 85
FS100 AUTO 23:59
各字段含义：
FM 波段，LW/MW/SW/FL/FM，其中FL=FM Low(低频段FM)
100.700 当前频率，带小数点的为MHz，不带小数点的为kHz
-8 信号强度，dBuv，-8～99dBuv
S S=立体声，空白=单声道，M=强制单声道。对AM模式，总是显示：空白=单声道
100 S/N，信噪比，AM:-99～127dB，FM:-99～99dB(未校准，仅供参考)
FS 表示处于频率步进选台方式
SK 表示处于Seek选台方式；
CH 频道选台方式
SC 表示处于SCAN方式；
AN 表示处于ANY方式；
SS 表示正在扫描并存储当前波段
500 显示步长，1K/5K/9K/10K/25K/100/500。频道选台方式时，显示当前波段频道号000-999(限于EEPROM容量及一般地区信号情况，不同波段支持频道数不同)；
AUTO 滤波器带宽。FM：AUTO/72K/89K/107K/124K/141K/159K/176K/193K/211K/228K/245K/262K/280K/297K/314K；AM：AUTO/1K8/2K2/2K6/3K0/3K4/4K0/4K6/5K2/6K0/7K0/8K0/9K2/10K4/12K0/13K6
3 AGC threshold，0=低，1=中，2=高, 3=最高
E E=FM CEQ，e=未选择此项。仅用于FM。
5 FM去加重时间常数，5=50us，7=75us，-=无去加重。仅用于FM。
2 FM动态带宽，0=最窄，1=窄，2=中(推荐值)，3=宽。仅用于FM。
A/F/X 模式，A=AM，F=FM，X=AUX
VOL15 音量为15
23:59 时间
--------------------------------------------------
标准可选择菜单一般显示格式：
占用第二行
0123456789012345
ELEp ELEc ELEn
ELEp 上一菜单项
ELEc 当前菜单项。转动飞梭改变当前项，按压飞梭选择当前项，并返回上一级菜单；按其他键(非飞梭键)，退出选择菜单
ELEn 下一菜单项
若一个菜单项前面有向右的箭头，表示此为选中项。有些菜单有选中项，比如滤波器带宽；有些菜单无选中项，只有当前菜单项，比如左飞梭主菜单
特殊菜单项：
RET 返回上一级菜单
EXIT 退出菜单
注：进入可选择菜单后，左右飞梭均可控制，无区别。按非飞梭键，退出选择菜单
--------------------------------------------------
左飞梭菜单Option：
Option: SQU1 SQU2 LSIG FMST FMCE FMMP FMNS FMBW DEEM AGC NB TONE BAL BKLT TSCN TANY TIME EXIT
SQU1: 显示 "SQUELCH1: nnn"，nnn=-99~99，为正常收听时静噪电平。飞梭调整，按压飞梭返回上一级菜单
SQU2: 显示 "SQUELCH2: nnn"，nnn=-99~99，为搜索(Seek/Scan/Any调谐方式)时判断有无信号的门限电平。飞梭调整，按压飞梭返回上一级菜单。
LSIG: NORM LOW，选择LOW后，在seek/scan/any时降低对信号质量的要求。
FMST: 0=强制单声道，5=芯片默认值，9=最大立体声。
FMCE: OFF ON，FM信道均衡。
FMMP: OFF ON，FM增强型多径抑制。
FMNS: OFF ON，FM咔哒噪声移植。
FMBW: 显示 "FM DYNAMIC BW: n"，n=0-3，为带宽，0最窄，3最宽
DEEM: OFF 50US 75US 去加重时间常数。
AGC: 显示 "AGC THRESHOLD: n"，n=0-3，为AGC起控电平门限，0最低，3最高
NB: 显示 "NOISE BLANKER: n"，n=0-3，为消噪灵敏度，0最低，3最高
TONE: 显示并调整Bass/Middle/Treble值，-6 to +6，0为默认。左右飞梭调整，按压飞梭切换调整项(带冒号显示的)
BAL: 显示并调整Balance/Fader值，-15 to +15，0为默认，负值为Left/Front，正值为Right/Rear。左右飞梭调整，按压飞梭切换调整项(带冒号显示的)
BKLT: KEEP ADJ RET
BKLT->KEEP: 显示 "BKLT KEEP: nnnS"，nnn=0-255，为不操作时，背光保持秒数。飞梭调整秒数，0表示背光常亮。按压飞梭返回上一级菜单。
BKLT->ADJ: 显示 "BACKLIGHT: nnn"，nn=0-255，为背光亮度。飞梭调整，按压飞梭返回上一级菜单
TSCN：显示 "TIME SCAN: nnnS"，nnn=0-255，为SCAN频率调节方式时，在有信号处停留的秒数。飞梭调整，按压飞梭返回上一级菜单。
TANY：显示 "TIME ANY: nnnS"，nnn=0-255，为ANY频率调节方式时，在信号电平低于静噪值后，保持当前频率的秒数，若超时，则自动搜索下一个有信号的频率。飞梭调整，按压飞梭返回上一级菜单。
TIME: 显示 "TIME: hh:mm:ss"，左飞梭调整小时，右飞梭调整分钟。按压飞梭返回。长按FILTER键，秒数被四舍五入置为0，并返回。
--------------------------------------------------
右飞梭菜单Frequency:
Frequency: MODE STAT TUNE BAND FILT SLP SINE HELP EXIT
MODE: RF AUX 模式。
STAT: 显示当前状态。
TUNE: FREQ SEEK CH SCAN ANY S&S 调谐方式菜单。
FREQ方式，左右转动频率飞梭，按当前步长改变频率。
SEEK方式，左右转动频率飞梭一格，搜索上/下一个本波段信号。
CH方式，左右转动频率飞梭，改变频道号，从原来扫描并存储(SS)的数据，设置频率。
SCAN为在当前波段内持续扫描，并在每一个有信号处停留一段时间(时间长度由TSCN选项决定)。
ANY为在当前波段内找到下一个有信号频率，并保持当前频率，直至信号强度低于静噪值一段时间(时间长度由TANY选项决定)后，再扫描下个频率。
S&S扫描并存储，自动扫描当前整个波段，并存储到非挥发存储器中，以便用于以后的CH方式调谐。
BAND: LW MW SW FM-L FM WX。
FILT: 菜单项取决于当前处于FM还是AM。
SLP: 使MCU深度睡眠，振荡器停振。
SINE: 正弦波发生器。
HELP: 解释本机显示的缩写词。
--------------------------------------------------
菜单STAT项显示内容：
FM ultrasonic noise detector, AM adjacent channel detector
FM multipath
Frequency offset
Modulation
IF bandwidth
6638芯片识别码：IDENT0 IDENT1 IDENT2
--------------------------------------------------
菜单SINE(正弦波发生器)项：
频率 10-22000Hz x2(SINE-1 & SINE-2)
音量 0-29 x2(SINE-1 & SINE-2)
步长: 1, 10, 100, 1000Hz, & 3, 30, 300Hz. TUNE: step down, STEP: step up
BAND按键: 连续或按键控制
FILTER按键: 退出
显示内容：
SINE-1 22000 .-.
STEP1000 VOL20
---代表连续波。默认为.-.(按压左或右飞梭键发声)
--------------------------------------------------
Add/Del ch:
液晶第二行显示：
0123456789012345
CHnnn 123456 A/D
nnn 频道号。旋转左飞梭改变频道号。
123456 该频道内存储的频率，无存储时显示0。
A/D 提示按左飞梭键将当前频率(液晶第一行显示的)存储到该频道；右飞梭键删除该频道的数据。
按压左/右飞梭键后，显示Y/N，提示按左飞梭键确认，按右飞梭键放弃。
在本界面，也可旋转右飞梭改变当前频率。
按其他键退出。
退出后，不改变频率调谐方式，不改变当前频率。
更新信号强度指示。 |
