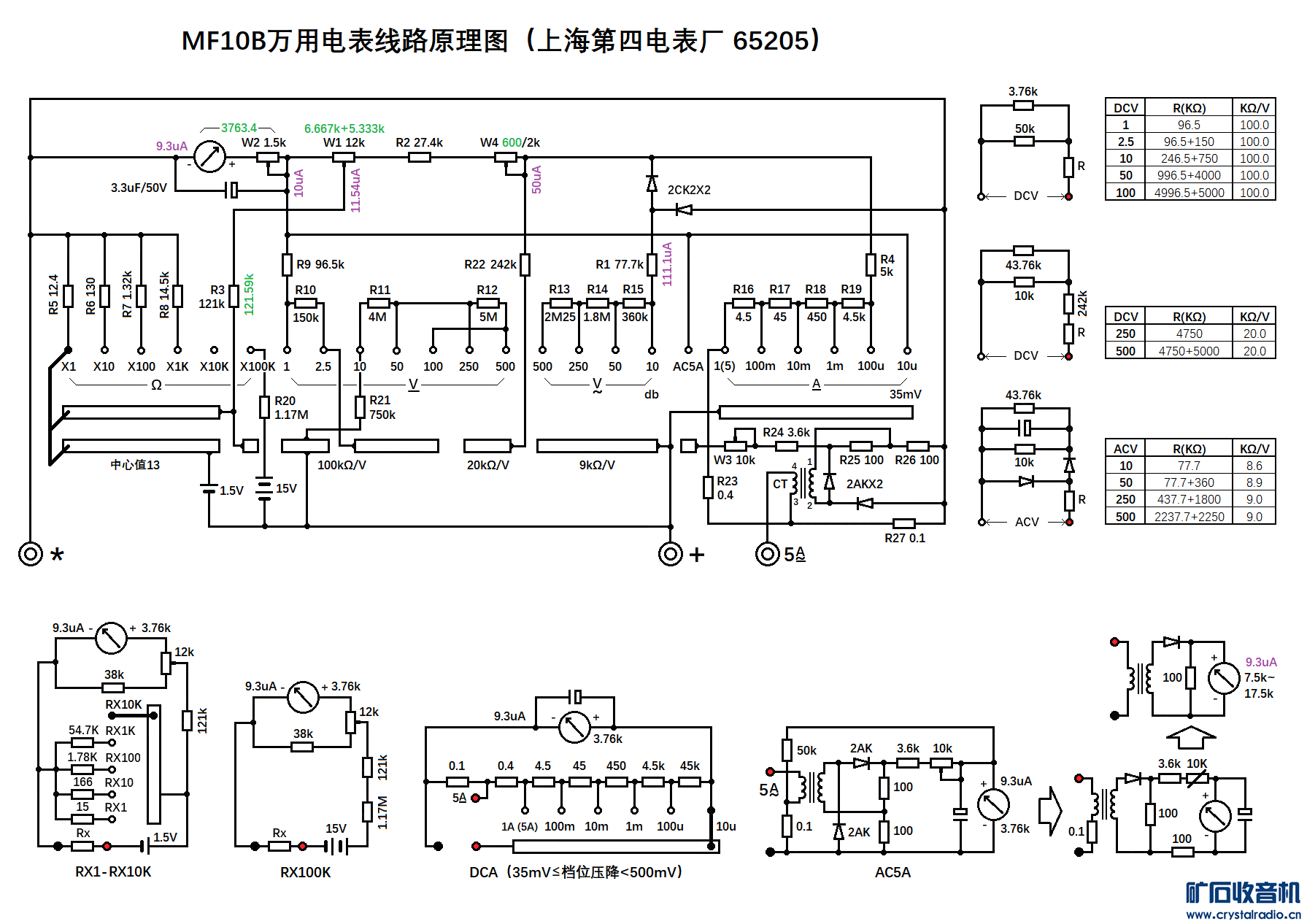

MF10电路图集

老郑小烧

MF10的品种不多，只看到3种。
跑完MF10B电路之后，顺便整理了原型MF10，以及另一种扩展型号MF10A，汇总如下。

89955001

谢谢前辈，我还有只10型表，张丝

老郑小烧

89955001 发表于 2024-6-29 14:31
谢谢前辈，我还有只10型表，张丝

哦，国产表张丝不多见啊，有照片吗？

89955001

老郑小烧 发表于 2024-6-29 14:37
哦，国产表张丝不多见啊，有照片吗？

当年就是冲张丝让单位买的，调动工作时没交，但目前不在我身边，有时间拿过来拍照。

joyb

手头有只MF10型表，79年的，表头不通

老郑小烧

joyb 发表于 2024-6-29 17:42
手头有只MF10型表，79年的，表头不通

我也有只不通的（自己鼓捣断的，原本只是下游丝开焊了，当时没经验 ），后来改有源表头了。

fzh547611

        电路图收藏了，谢谢！

大白菜贵了

学习了，郑老师辛苦了，谢谢！

GB4706

89955001 发表于 2024-6-29 14:31
谢谢前辈，我还有只10型表，张丝

10表张丝表头真的不多见，还头一次听说，绝对是MF10系列的稀有产品。

lyh77717

MF10是很好的表，就这高灵敏度的表头是一大特色。
MF10A改进了转换开关，但电阻严重缩水

xyz13485742269

国产表中因该是较高的灵敏度了，有一块，好用的很，只要不外带

林健

MF10除了游丝软，还有什么方法令到灵敏度这么高？

老郑小烧

林健 发表于 2024-6-30 16:22
MF10除了游丝软，还有什么方法令到灵敏度这么高？

线圈儿的匝数多、磁钢的磁场强度大。

baihy19901105

有两块MF10；老点滴外壳有损。

林健

没有用过10 ，但是知道10对电路影响小。以前有前辈举例，大约如下：一个收音机某一级，发射极电阻是510，电流0.7mA，0.7*510=0.357V，测试的时候用500型的2.5V挡，2.5*20=50K，这一级的发射极电阻会减少到505，如果用MF10 的2.5V挡测量。则这个电阻509，这样看来用MF10或者500型，好像差别不大。
