【参赛】FM高频头测试仪

金太阳购物商城 · 发表于 2024-11-14 15:42:38

本帖最后由金太阳购物商城于 2024-11-14 15:41 编辑

我也不知道应该怎样称呼这个四不像的机器好，姑且先叫“FM高频头测试仪”吧。功能如下：
1.锁相环控制FM收音机电调高频头频率。接收频率：87MHz-108MHz。

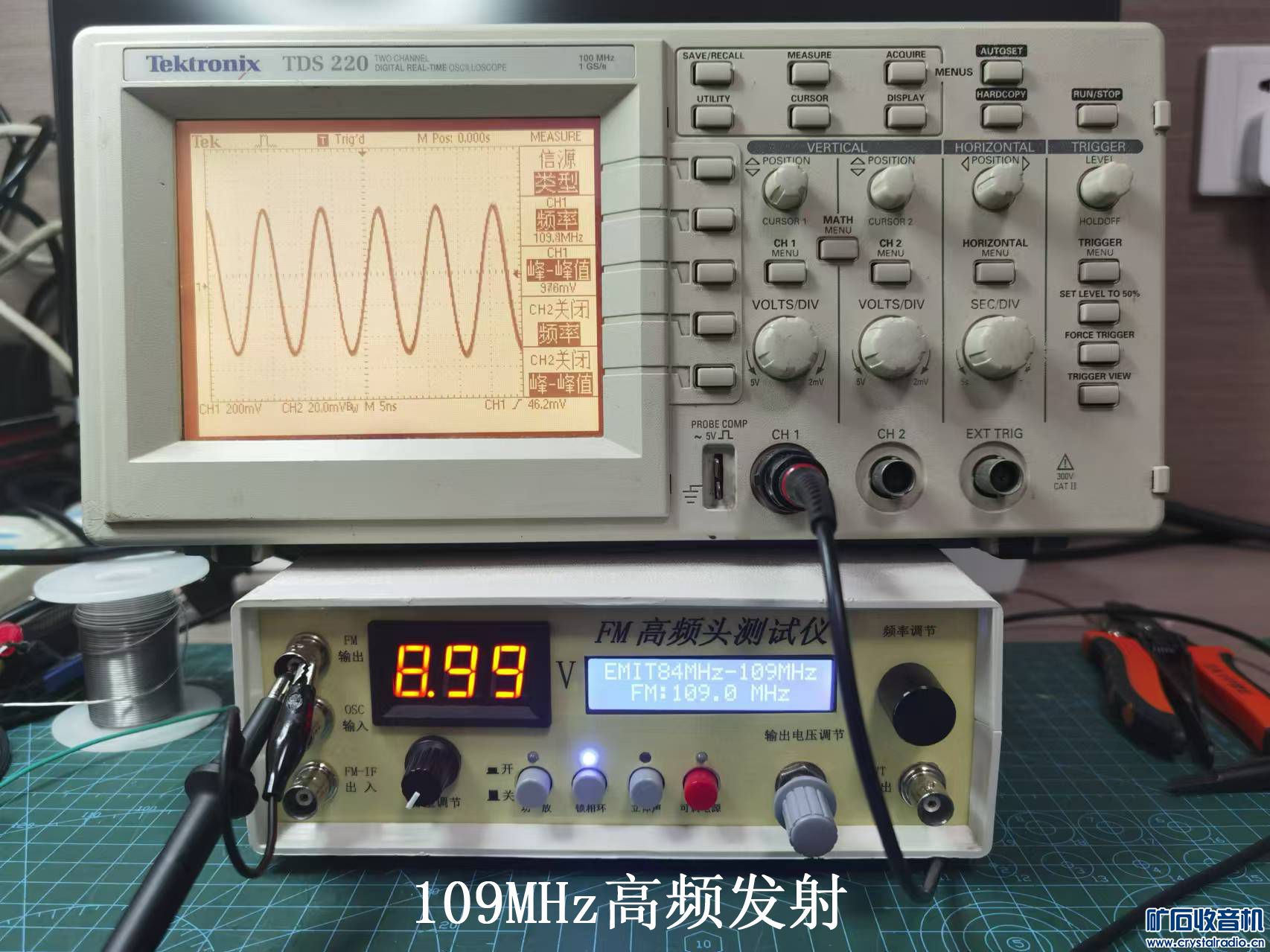

2.FM高频信号输出。调频、等频均可。频率范围：84MHz-109MHz。
3.FM中频信号输出。调频、等频均可。频率范围：10MHz-11.4MHz。
4.FM收音机中放、立体声解码。
5.小功放。TDA7379芯片，最大输出功率2×38W/4Ω。
6.直流可调电源。1.25V-12V/1A。

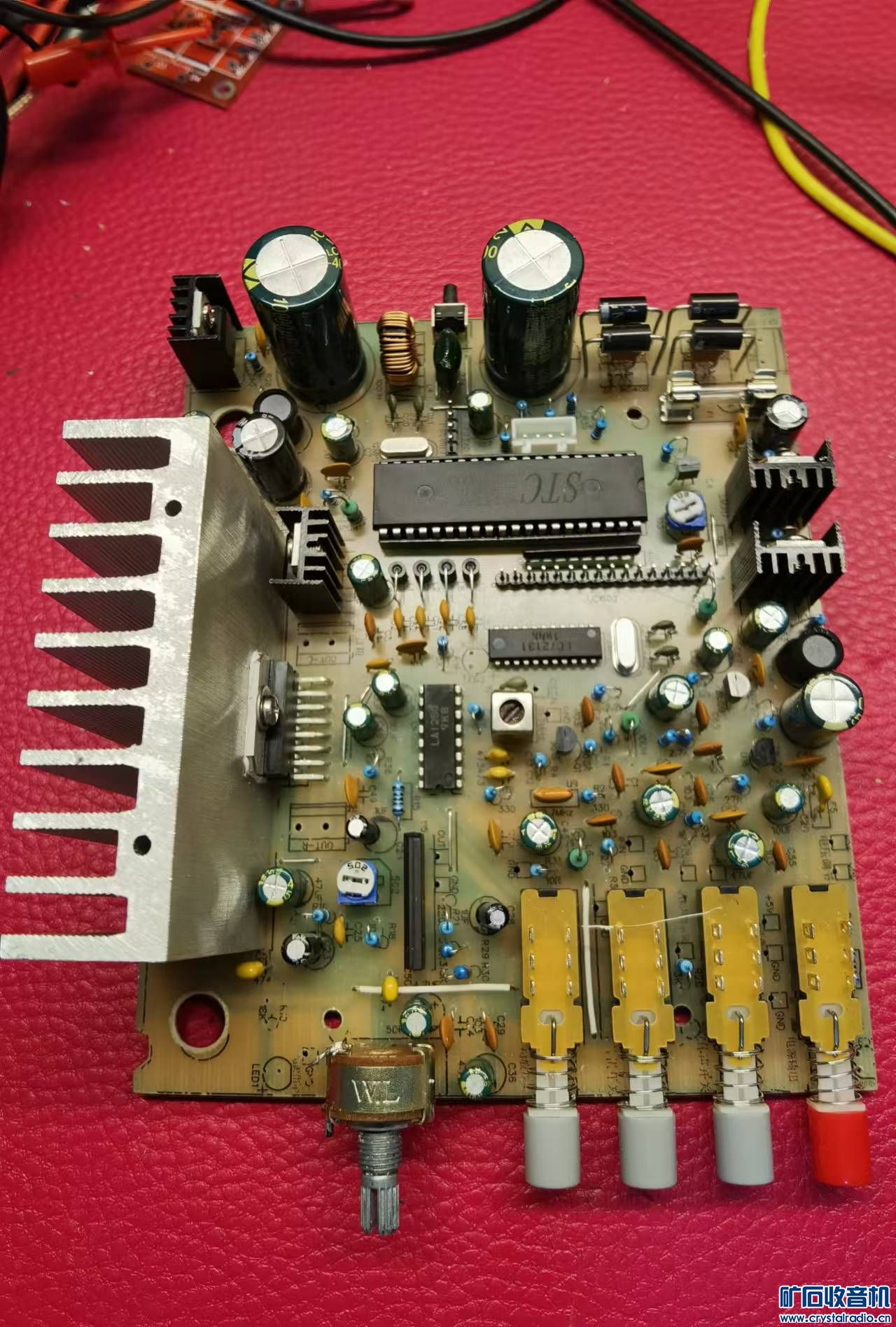

考虑到本坛年长者居多，本机全部使用直插元件。除LC72131集成块脚距1.78mm无法更改以外，其余封装脚距均为2.54mm或以上。以方便元件焊接。因为是直插元件所以电路板尺寸较大，用了2块板。小的那块是薅羊毛的。大的那块尺寸超标，是自己泡的板。
单片机要求不高，低端的就行，我用的S T C 90C52。芯片AT24C02是用于掉电记忆的。本机使用双LM317稳压，传说这样用电压更稳定，但输入电压要高于输出电压约3.5V以上。面板用彩色A4纸打印后塑封。喇叭线用2种插座引出，方便接音箱。前后面板、原理图、PCB图、单片机源码详见附件。

嘉立创EDA-1.rar (573.16 KB, 下载次数: 66)

嘉立创EDA-2.rar (229.18 KB, 下载次数: 49)

高频头测试仪面板.rar (51.99 KB, 下载次数: 44)

高频头测试仪源码.rar (95.2 KB, 下载次数: 52)

中频振荡线圈用10x10中周骨架，漆包线0.08mm绕9圈。高频振荡线圈用0.8mm漆包线在5mm直径的圆柱体上绕5圈脱胎而成。

上图为测试感调高频头，由测试仪的可调电源9V供电，只需接入中频信号。

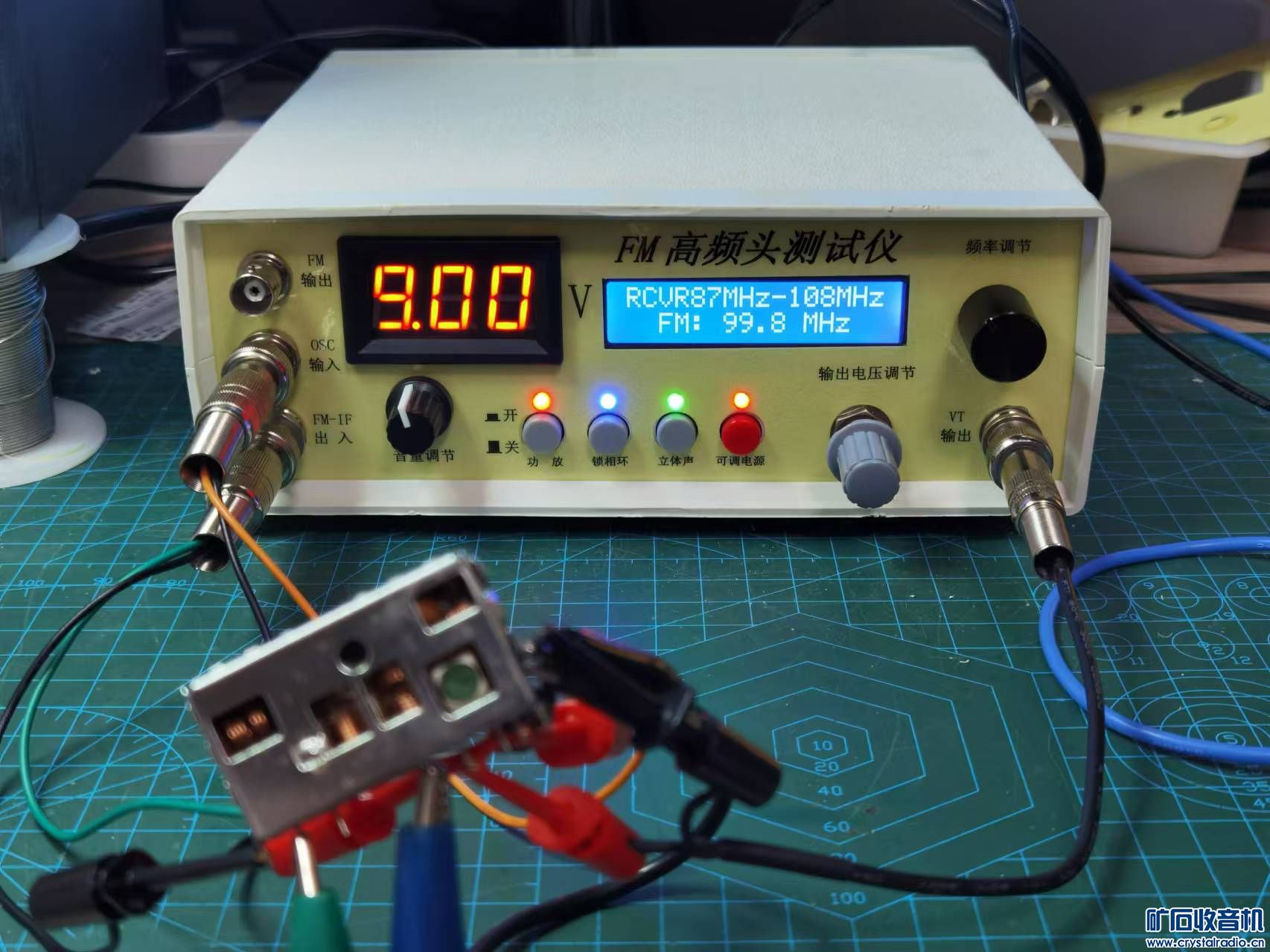

上图为测试车机4联高频头，由测试仪的可调电源9V供电，测试仪锁相环控制频率。
